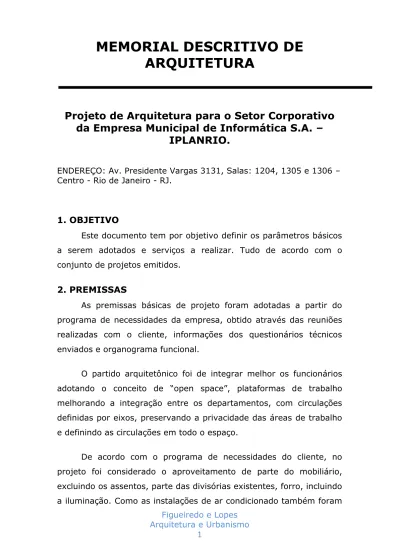

MEMORIAL DESCRITIVO DE
ARQUITETURA
Projeto de Arquitetura para o Setor Corporativo
da Empresa Municipal de Informática S.A. –
IPLANRIO.
ENDEREÇO: Av. Presidente Vargas 3131, Salas: 1204, 1305 e 1306 – Centro - Rio de Janeiro - RJ.
1. OBJETIVO
Este documento tem por objetivo definir os parâmetros básicos a serem adotados e serviços a realizar. Tudo de acordo com o conjunto de projetos emitidos.
2. PREMISSAS
As premissas básicas de projeto foram adotadas a partir do programa de necessidades da empresa, obtido através das reuniões realizadas com o cliente, informações dos questionários técnicos enviados e organograma funcional.
O partido arquitetônico foi de integrar melhor os funcionários adotando o conceito de “open space”, plataformas de trabalho melhorando a integração entre os departamentos, com circulações definidas por eixos, preservando a privacidade das áreas de trabalho e definindo as circulações em todo o espaço.
De acordo com o programa de necessidades do cliente, no projeto foi considerado o aproveitamento de parte do mobiliário, excluindo os assentos, parte das divisórias existentes, forro, incluindo a iluminação. Como as instalações de ar condicionado também foram
Figueiredo e Lopes Arquitetura e Urbanismo
2
mantidas, foi previsto a adequação da paginação de teto para atender ao novo layout. Foi considerado o aumento do número de estações de trabalho, modernização das instalações existentes.
3. DESCRIÇÕES
Entende-se por obra de atualização e reformas os serviços a realizar descritos nos projetos emitidos.
A seguir passaremos a descrever os itens.
Salas de Gerências, Tesouraria, Financeiro, Folha de Pagamento e Administração de Pessoas
Piso
Fornecimento e colocação de piso elevado metálico com altura de 15cm (referencias: WHEL AC10-LPS e Flooring CH - Placa Cimentícia EF 3080), e serão revestidos na face superior com piso vinílico (referencia: INTERWOOD – Ipê – WT 306) de 15,24 x 91,44cm de 3mm de espessura ou carpete boucle para uso comercial, conforme especificado no item 5. Será aceito piso vinílico de 5mm de espessura para aplicação paginada.
Parede
Paredes laterais: Fornecimento e colocação de divisória piso-teto em divisória tipo Eucatex, revestida em melamina, cor Ovo, conforme o mobiliário existente. Os painéis laterais serão fechados, e os frontais, serão com painel de vidro no módulo central. As portas serão do mesmo padrão das divisórias.
Teto
Manter o forro existente. Retirar todas as placas do forro existente para pintura com tinta PVA látex (referencia: Branco Neve Coral). As placas devem ser retiradas para a aplicação da pintura. Os perfis
Figueiredo e Lopes Arquitetura e Urbanismo
3
devem ser pintados com tinta acetinada (referencia: Branco Neve, Coral).
Rodapé
Fornecimento e instalação de rodapé em madeira Ipê de 11,5cm (h) x 1,5cm (esp.).
OBS.: Seguir o mesmo tom do piso que será revestido sobre o Piso Elevado.
Outros
Instalação de Persianas tipo Rolô, na cor branca (referencia: Uniflex).
Áreas de Staff
Piso
Fornecimento e colocação de piso elevado metálico com altura de 15cm (referencias: WHEL AC10-LPS e Flooring CH - Placa Cimentícia EF 3080), e serão revestidos na face superior com piso vinílico (referencia: INTERWOOD – Ipê – WT 306) de 15,24 x 91,44cm de 3mm de espessura ou carpete boucle para uso comercial, conforme especificado no item 5. Será aceito piso vinílico de 5mm de espessura para aplicação paginada.
As rampas de acesso ao nível de piso elevado devem ser de enchimento em concreto celular revestido de piso em granito Branco (referencia: Itaúnas) natural com faixas antiderrapantes.
Parede
Pintura em tinta acrílica super lavável (referencia: Coral, language of colors, branco off-white 9178).
Teto
Figueiredo e Lopes Arquitetura e Urbanismo
4
para pintura com tinta PVA látex (referencia: Branco Neve, Coral). As placas devem ser retiradas para a aplicação da pintura. Os perfis devem ser pintados com tinta acetinada (referencia: Branco Neve, Coral).
Rodapé
Fornecimento e instalação de rodapé em madeira Freijó 11,5cm (h) x 1,5cm (esp.).
OBS.: Seguir o mesmo tom do piso que será revestido sobre o Piso Elevado.
Divisórias
Especificações conforme o documento TR. As laterais deverão ter altura de 1.40m e as divisões internas em 1.10m.
Outros
Instalação de Persianas tipo Rolô, na cor branca (referencia: Uniflex).
Sala de Reunião e Biblioteca (Sala 1305/1306)
Piso
Nivelamento de piso e instalação de revestimento (referencia: INTERWOOD – Ipê – WT 306) de 15,24 x 91,44cm de 3mm ou carpete boucle para uso comercial, conforme especificado no item 4.
Parede
Paredes laterais: Fornecimento e colocação de divisória piso-teto em gesso acartonado com miolo acústico em lã de rocha 32 kg/m³ e espessura final = 9,5cm com septo acima do forro e acabamento com pintura em tinta acrílica super lavável (referencia: Coral, language of colors, branco off-white 9178).
Figueiredo e Lopes Arquitetura e Urbanismo
5
vidro temperado incolor 10 mm com aplicação de película fosca e junta seca com silicone entre os vidros com perfil metálico “U”, 4 cm, na cor natural escovado. Porta em vidro pivotante, conforme o fechamento frontal, com mola de piso (referencia: Dorma). Puxadores em inox 50cm x 3cm. Prever película de proteção fosca.
Teto
Instalação de sanca em gesso acartonado com testeira de 5cm, em acabamento pintura branco neve, pva. Fornecimento e instalação de forro modular 62.5x62.5cm, de fibra mineral, com perfil lay-in, (referencia: Armstrong). Nesses espaços não haverá aproveitamento das luminárias existentes. Alguns difusores deverão ser remanejados e outros retirados conforme projeto.
Rodapé
Instalação de rodapé nas paredes em madeira Ipê 11,5cm (h) x 1,5cm (esp.).
OBS.: Seguir o mesmo tom do piso que será revestido sobre o Piso Elevado.
Outros
Nas Salas de Reunião deverão ser previstas instalações de infraestrutura seca passando pelo forro para colocação de multimídia. As instalações de ponto para mesa de reunião deverão ser previstas no piso para adequação com o mobiliário a ser instalado.
Salas de Reunião, Biblioteca, Treinamento, Espera, Medicina Ocupacional e Sala de Descompressão
Piso
Fornecimento e colocação de piso elevado metálico com altura de 15cm (referencias: WHEL AC10-LPS e Flooring CH - Placa Cimentícia
Figueiredo e Lopes Arquitetura e Urbanismo
6
EF 3080), e serão revestidos na face superior com piso vinílico (referencia: INTERWOOD – Ipê – WT 306) de 15,24 x 91,44cm de 3mm de espessura ou carpete boucle para uso comercial, conforme especificado no item 5. Será aceito piso vinílico de 5mm de espessura para aplicação paginada.
As rampas de acesso ao nível de piso elevado devem ser de enchimento em concreto celular revestido de piso em granito Branco (referencia: Itaúnas natural) com faixas antiderrapantes.
Na Espera (12º) não será instalado o piso elevado. O revestimento (referencia: Interwood) ou carpete boucle para uso comercial, conforme especificado no item 4, deverá ser aplicado diretamente sobre o contrapiso, que deverá ser nivelado previamente.
Parede
Paredes: Fornecimento e colocação de divisória piso-teto em gesso acartonado com miolo acústico em lã de rocha 32 kg/m³ e espessura final = 9,5cm com septo acima do forro e acabamento com pintura em tinta acrílica super lavável (referencia: Coral, language of colors, branco off-white 9178).
Teto
Retirar todas as placas do forro existente para pintura com tinta PVA látex (referencia: Branco Neve, Coral). As placas devem ser retiradas para a aplicação da pintura. Os perfis devem ser pintados com tinta acetinada (referencia: Branco Neve, Coral).
Portas
Fornecimento e instalação de porta de vidro pivotante, com mola
de piso (referencia: Dorma). Puxadores em inox 50cm x 3cm. Prever película de proteção fosca.
Figueiredo e Lopes Arquitetura e Urbanismo
7
Rodapé
Instalação de rodapé nas paredes em madeira Freijó 11,5cm (h) x 1,5cm (esp.).
OBS.: Seguir o mesmo tom do piso que será revestido sobre o Piso Elevado.
Outros
Nas Salas de Reunião deverão ser previstas instalações de infraestrutura seca passando pelo forro para colocação de multimídia. As instalações de ponto para mesa de reunião deverão ser previstas no piso para adequação com o mobiliário a ser instalado.
Na sala de Medicina Ocupacional, prever pontos de água e esgoto para a instalação de lavatório de louça branca sem coluna com 01(uma) torneira (referencia: Decamatic).
Salas Técnicas (Rack)
Piso
Fornecimento e colocação de piso elevado metálico com altura de 15 cm (referencia: WHEL AC10-LPS e e Flooring CH - Placa Cimentícia EF 3080) e serão revestidos na face superior com laminado melamínico de 2 mm cor cinza, com acabamento monolítico (revestimento usinado na periferia – bizotado), sem junta de PVC, sendo facilmente removíveis através de dispositivos de sucção.
Parede
Pintura em tinta acrílica super lavável (referencia: Coral, language of colors, branco off-white 9178). Se for necessário, a parede deve ser previamente regularizada.
Figueiredo e Lopes Arquitetura e Urbanismo
8
Teto
Retirar todas as placas do forro existente para pintura com tinta PVA látex (referencia Branco Neve, Coral). As placas devem ser retiradas para a aplicação da pintura. Os perfis devem ser pintados com tinta acetinada (referencia: Branco Neve, Coral).
Portas
Fornecimento e instalação de porta em marcenaria.
Recepção (12º) e Hall de Entrada (13º)
Piso
Fornecimento e instalação de porcelanato 60 x 60cm – PEI 4 (referencia: Bianco Plus P – PEI 4, Eliane).
Nas rampas, o acabamento deve ser em granito Branco (referencia: Itaúnas natural) com aplicação de faixas antiderrapantes.
Parede
Pintura em tinta acrílica super lavável (referencia: Coral, language of colors, branco off-white 9178). Se for necessário, a parede deve ser previamente regularizada.
Teto
Fornecimento e instalação de forro em gesso acartonado com acabamento em tinta pva, Branco Neve. O projeto prevê sanca no hall de acesso do 13º.
Rodapé
Instalação de rodapé nas paredes de madeira Ipê 11,5cm (h) x 1,5cm (esp.).
Figueiredo e Lopes Arquitetura e Urbanismo
9
Portas
Nas portas internas, retirar o acabamento das portas existentes e aplicar laminado melamínico Branco texturizado. Substituir as ferragens existentes por padrão (referencia: La Fonte, linha Inova). As portas de acesso em vidro temperado existentes serão mantidas.
Copa e Refeitório
Nas copas das salas 1204 e 1305 deve-se manter o piso existente. Nos refeitórios das salas 1204 e 1306 deve ser previsto o fornecimento e a instalação de piso: Porcelanato 50 x 50cm – PEI 4 (referencia: Panna Plus Polido). Se for necessário, a laje deve ser previamente regularizada. O porcelanato pode ser assentado sobre o piso existente.
A copa integrada, na sala 1306 prever o fornecimento e instalação de piso: Porcelanato 50 x 50cm – PEI 4 (referencia: Panna Plus Polido). Se for necessário, a laje deve ser previamente regularizada. O porcelanato pode ser assentado sobre o piso existente.
Nas rampas, o acabamento deve ser em granito Branco (referencia: Itaúnas natural) com aplicação de faixas antiderrapantes.
Parede
Manter os revestimentos existentes das copas existentes. Nos refeitórios e a copa integrada do 13º andar, aplicar laminado melamínico (referencia PP-2008 Color Core (tx), Pertech). Se for necessário, a parede deve ser previamente regularizada.
Teto
Figueiredo e Lopes Arquitetura e Urbanismo
10
acabamento em tinta pva, Branco Neve. As luminárias deverão ser substituídas conforme projeto.
Portas
Nas portas existentes das copas, substituir o acabamento por laminado melamínico branco texturizado. Substituir as ferragens existentes por padrão (referencia: La Fonte, linha Inova). A porta de acesso para o novo refeitório será de correr com trilho embutido.
Rodapé
Manter os rodapés existentes das copas. Na copa integrada com o refeitório, 13º andar (sala 1306), prever a retirada do rodapé existente e instalar rodapé com o mesmo porcelanato do piso. (h=10)cm.
Louças e Metais
Aproveitamento dos metais existentes: cuba, torneira e conjunto de ferragens.
Bancadas
Retirada e descarte de bancada existente da copa do 13º andar (sala 1306). Considerar fornecimento e instalação de nova bancada em granito tipo São Gabriel com saia e frontispício com 15 cm de altura. Considerar também, bancada em granito tipo São Gabriel para a área de café voltada para o staff.
4. DESCRIÇÃO DO PISO ELEVADO
Os componentes integrantes da solução a ser fornecida deverão apresentar, individualmente e no seu conjunto, as características a seguir ou similar.
Figueiredo e Lopes Arquitetura e Urbanismo
11
a) Material da placa: Aço com pintura eletrostática epóxi pó. Preenchida no interior com concreto celular;
b) Dimensões: 600 x 600 mm com variação de até 10%;
c) Altura total, incluindo revestimento superficial de acabamento e manta niveladora: de 30 à 35 mm;
d) Resistência carga distribuída: no mínimo de 1.170Kg/m²; e) Resistência carga concentrada: no mínimo de 450Kg/m²; f) Peso do sistema: até 42kg/m2;
g) Resistência do pedestal: no mínimo 4.800Hg;
h) Deverá ser capaz de absorver pequenos desníveis e imperfeições do contra-piso;
i) Todos os componentes deverão apresentar características “anti-chama” conforme UL94, classificação V-2 ou superior;
j) A inclinação máxima em elementos “rampa” é de 10%;
k) A montagem modular deverá apresentar, no intervalo entre os diversos elementos, espaço adequado para a montagem de infraestrutura elétrica, lógica e de telefonia;
l) O acesso à infraestrutura elétrica e lógica deverá ser possível sem a remoção e/ou desmontagem dos elementos modulares; m) As saídas de cabos (elétrica, lógica e telefonia) deverão ser
embutidas nos intervalos entre os elementos modulares, sem a criação de qualquer tipo de ressalto ou descontinuidade na
Figueiredo e Lopes Arquitetura e Urbanismo
12
superfície do piso. A montagem e posicionamento destes elementos é parte integrante do escopo deste fornecimento; n) A montagem e desmontagem das peças modulares deverá ser
possível com o envolvimento de um único funcionário e sem o emprego de ferramentas ou dispositivos especiais;
o) A fixação e estabilização do piso deverá ser feita somente por gravidade, sem o emprego de chumbadores, buchas ou qualquer outro elemento de fixação à alvenaria e/ou piso existente;
p) Deverá ser possível a montagem e fixação de paredes divisórias modulares diretamente sobre o piso elevado;
q) A solução a ser fornecida deverá contar, em sua linha de componentes padronizados, com soluções para acabamento em cantos, contorno de pilares e paredes. Estes componentes deverão ser adequados para a absorção de erros de esquadro de até 1%;
r) A solução a ser fornecida deverá ser montada diretamente sobre o piso existente nas salas 1305/1306, com o auxílio da manta niveladora. Não será aceita a montagem de estruturas ou suportes que impeçam o apoio integral dos módulos sobre o piso;
s) A aplicação das placas de revestimento superficial sobre a estrutura do piso elevado deverá ser procedida com o emprego de adesivo de contato não-secante, à base de água. Esta adesivação deverá possibilitar a eventual remoção e reutilização de placa ou conjunto de placas, sem a ocorrência de danos, rasgos ou qualquer outro comprometimento, tanto do próprio
Figueiredo e Lopes Arquitetura e Urbanismo
13
revestimento final quanto da estrutura de base composta pelo piso elevado.
5. DESCRIÇÃO DO CARPETE BOUCLE
Os componentes integrantes da solução a ser fornecida deverão apresentar, individualmente e no seu conjunto, as características a seguir ou similar.
Construção: Tuffting
Método de tingimento: Solution Dye
Composição da superfície: 100% nylon 6.6 Premium com 2,5MR Peso da fibra: de 390g/m² à 610g/m²
Espessura mínima total: 7 mm Altura mínima do pelo: 4.1mm Padrão: Mescla de cores
Cor: A definir
Textura: Bouclê em um único nível
Classificação de resistência: Tráfego Severo - CRI TM-101 Material das bases:
Base Primária 100% poliéster não tecido.
Base Secundária em material termoplástico 100% reciclável. Não será aceita Base em Betume.
Controle Antiestática: Permanente, com filamentos de carbono entrelaçados aos fios de nylon.
Tratamento Antimicrobial: Bactericida a base de sal (ou outro produto, que garanta a função bactericida)
Fixação: Adesivo liquido a base de água atóxico. Prazos de Garantia:
Não levantamento das bordas: 15 anos Não desbotamento: 15 anos
Figueiredo e Lopes Arquitetura e Urbanismo
14 Testes Obrigatórios:
Eletricidade estática: AATCC 134 < 3,5kV
Estabilidade dimensional: AACHENER Test < 2,0% – ITTS 004 Densidade ótica de fumaça: ASTM E-662 Dm < 450 e Ds/min < 70 Propagação superficial da chama: ASTM E-648 – Classe 1.
Pill Test: ASTM 2859 < 3’ em todas as direções Toxidade de Fumaça: NES 713
Tratamento antimicrobial: AATCC – 174
Delaminação: ASTM D 3936 – Garantia Perpétua
Exposição ao Tráfego: “Severe use” de acordo com CRI TM – 101
6. REDE ELETRICA, TELEFONIA E TRANSMISSÃO DE DADOS
Especificação no Anexo IV.
7. LUMINÁRIAS
Toda a fiação que alimenta as luminárias, incluindo as já existentes nas salas, deverão ser testadas e, caso necessário, reparadas ou substituídas.
Deverão ser instalados interruptores por sala, embutidos, acionando unidades de iluminação únicas ou agrupadas no máximo em número de 4 (quatro) ou 600w totais de demanda instalada.
