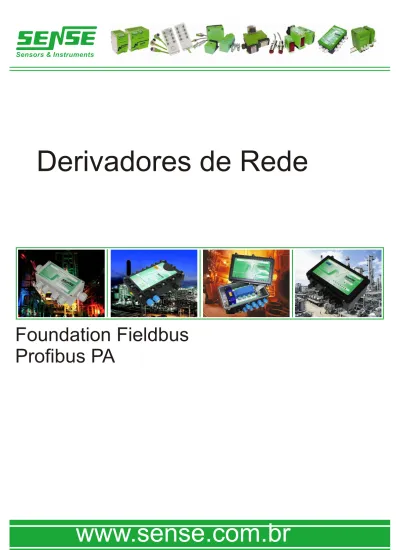

Derivadores de Rede. Foundation Fieldbus Profibus PA.

(1)

Derivadores de Rede

Foundation Fieldbus

Profibus PA

(2)

Introdução

Este catálogo contém informações sobre as redes Profibus PA e Foundation Fieldbus e tem como objetivo, expor a linha de derivadores para campo da Sense.

Os derivadores mostrados neste catálogo, podem ser passivos, com proteção contra curto-circuito ou barreiras intrínsecas com proteção Ex i para até 8 equipamentos de campo e estão disponíveis em materal plástico ou metálico.

Profibus PA e Foundation Fieldbus H1

Com a tecnologia Fieldbus, os usuários podem ter diversos benefícios proporcionados pela tecnologia digital e além disso, podem tirar vantagens e conseguir otimização e redução de custos de distribuição das redes, garantindo segurança e confiabilidade nas operações.

Para o sucesso de qualquer rede de automação e controle, a instalação deve ser criteriosa e dentro das especificações. Alguns cuidados e práticas no dimensionamento e instalação da rede devem ser adotadas em redes Profibus PA e que valem também para as redes H1 do Foundation Fiedbus, uma vez que o meio físico destes protocolos está definido pelo mesmo padrão, IEC61158-2.

Definição do Meio H1

O Profibus PA e o Foundation Fieldbus são protocolos de comunicação digital bidirecional que permitem a interligação em rede de vários equipamentos diretamente no campo, realizando funções de aquisição e atuação, assim como a monitoração de processos e estações(IHMs) através de softwares supervisórios.São baseados no padrão ISO/OSI, onde se tem as seguintes camadas: Physical Layer, Communication Stack e User Application. Podemos citar o gerenciamento de forma abrangente com a aplicação e com advento de modelos baseados em Function Blocks (Blocos Funcionais) mais Device Descriptions (Descrição de Dispositivos, que recentemente foi padronizada de acordo com a IEC, no conceito de EDDL englobando HART, Foundation Fieldbus e Profibus).

O Physical Layer (Meio Físico) é definido segundo padrões internacionais (IEC, ISA). Ele recebe mensagens da camada de comunicação (Communication Stack) e as converte em sinais físicos no meio de transmissão fieldbus e vice-versa, incluindo e removendo preâmbulos, delimitadores de começo e fim de mensagens.

O meio físico é baseado na IEC61158-2, onde podemos citar as seguintes características:

•

Transferência de dados usando codificação Manchester, com taxa de 31.25Kbit/s

•

Para um sinal de comunicação integro, cada equipamento deve ser alimentado com no mínimo 9 volts. O meio físico H1 permite que se alimente os equipamentos via barramento. O mesmo par de fios que alimenta o equipamento também fornece o sinal de comunicação.

•

Comprimento máximo de 1900m/seguimento sem repetidores.

•

Usando-se até 4 repetidores, o comprimento máximo pode chegar a 9.5 Km.

•

Um barramento Profibus PA sem segurança intrínseca e alimentação externa à fiação de comunicação dever suportar de 2 até 32 equipamentos em aplicação.

•

O barramento Profibus PA deve ser capaz de se suportar vários equipamentos em aplicação com segurança intrínseca e sem alimentação:

- Explosion Group IIC: 9 equipamentos e, - Explosion Group IIB: 23 equipamentos.

Obs: Pode-se ligar mais equipamentos do que foi especificado, dependendo do consumo dos equipamentos, fonte de alimentação e características das barreiras de segurança intrínseca, e modelo FISCO.

•

Não interrupção do barramento em operação com a conexão e desconexão de equipamentos conectados nas derivações.

(3)

O modelo FISCO tem as seguintes características:

a) ter um único elemento ativo (fonte de alimentação) no barramento de campo, localizado na área não-classificada; b) os demais equipamentos na área classificada são passivos;

c) cada equipamento de campo deve ter consumo mínimo de 10mA;

d) em áreas Ex ia o comprimento máximo do barramento deve ser 1000m e em Ex ib, 1000m;

e) Em termos de cabo(sem restrições para cabeamento até 1000m) deve-se ter os seguintes parâmetros: - R´:15 ... 150 Ohm/Km

- L´: 0.4 ... 1 mH/Km - C´: 80 ... 200 nF/Km

Cabo tipo A: 0.8mm²(AWG18) (*) f) Em termos de terminação: a. R = 90 ... 100 ohms b. C = 0 ... 2.2 mF.

O conceito FISCO foi otimizado para que seja permitido um número maior de equipamentos de campo, de acordo com o comprimento do barramento, levando-se em conta a variação das características do cabo (R’, L’,C’) e terminadores, que atenda as categorias e grupos de gases, com uma simples avaliação da instalação, envolvendo segurança intrínseca. Com isto aumentou-se a capacidade de corrente por segmento e facilitou para os usuários a avaliação da instalação. Além disso, ao adquirirem produtos certificados não precisam se preocupar mais com cálculos, mesmo quando substituídos em operação.

A transmissão de dados de um equipamento tipicamente fornece 10mA a 31.25Kbit/s em uma carga equivalente de 50 Ohms criando um sinal de tensão modulado em 1.0 Volt pico a pico. A fonte de alimentação pode fornecer de 9 a 32 VDC, porém em aplicações seguras (IS) deve atender os requisitos das barreiras de segurança intrínseca.

O comprimento total do cabeamento é a somatória do tamanho do trunk (barramento principal) e todos os spurs(derivações maiores que 1m) sendo que com cabo do tipo A(*), é de no máximo 1900m em áreas não seguras. Em áreas seguras, é de no máximo 1000 metros, com cabo tipo A e os spurs não podem exceder 30m. 0 1 1 0 0 + 0 1 -1 Bit Time CLOCK DATA MANCHESTER BIPHASE-L ENCODING

Exemplo de codificação manchester 15 a 20mA p-p Fieldbus Device D e v ic e C u rr e n t

H1 - 31.25 Kbit/s Voltage Mode

Receiving Transmitting _Volt 0.75 a 1.0V p-p a g e Power Supply C 100 Ohm C 100 Ohm Fieldbus Network Terminator C is sized to pass 31.25Kbit/s

Exemplo de sinal fieldbus em modo tensão

PHYSICAL LAYER USER APPLICATION COMMUNICATION “STACK” v t

(4)

Topologias de Rede

Em termos de topologia podemos ter os seguintes modelos, lembrando que estes exemplos são para uma rede Profibus PA, mas que quanto a rede H1 também valem para a Foundation Fieldbus: estrela, barramento e ponto-a-ponto. Na prática normalmente tem-se uma topologia mista:

Cabos de Rede

Podem ser usados vários tipos de cabos (recomenda-se usar o cabo de par trançado com blindagem). O comprimento máximo pode variar dependendo do diâmetro e de outros fatores do cabo. Indicamos quatro tipos de cabos, entretanto há muito mais opções.Nenhum tipo especial de cabo é requerido. Os cabos normalmente usados para conexão dos instrumentos podem ser usados para a rede. Os cabos para a rede Profibus PA e Foundation Fieldbus são produzidos por vários fabricantes facilitando a sua escolha.

Opções de Cabo Características Cabo Tipo A

Nota: somente a blindagem deve ser aterrada, nunca os fios de comunicação. Caso o cabo não possua blindagem, deve estar dentro de um conduíte metálico que serve como blindagem.

Utilização de Spurs

O comprimento dos spurs é basicamente independente do tipo de cabo utilizado, contanto que o comprimento total não seja ultrapassado, mas depende do número de equipamentos conectados ao spur. Nunca conecte mais do que quatro equipamentos por spur. Deve-se utilizar os spurs para conectar equipamentos ao tronco de forma que possa ser removido sem interromper o funcionamento de outro.

Equipamento x Tamanho do Spur

O comprimento máximo do segmento é a somatória dos comprimentos dos troncos e spurs, sendo que comprimentos menores que 1m não são considerados spurs. A quantidade de spurs e o número de equipamentos devem estar de acordo com a tabela ao lado.

Nota 1: Para instalações Ex, não deve-se ultrapassar o máximo de 9 equipamentos no grupo IIC e o comprimento deve ser de até 30m com 1 equipamento no spur e com um consumo menor que 110 mA. PLC PROFIBUS PA PROFIBUS DP DP/PA COUPLER Tronco Terminador Spur PLC PROFIBUS PA PROFIBUS DP DP/PA COUPLER Tronco _Terminador Spur PLC PROFIBUS PA PROFIBUS DP DP/PA COUPLER Terminador

Estrela

Barramento

Ponto - a - Ponto

Par Diâmetro Comprimento

Máximo (m) Tipo único 0,75mm² 1900 A multi 0,32mm² 1200 B multi 0,13mm² 400 C multi 1,25mm² 200 D - Zo @ 31,25KHz = 100 Ohm ± 20% - Máx. atenuação @ 39KHz = 3dB/ Km

- Máx. desbalanceamento da capacitância para blindagem = 2 nF/ Km - Máx. resistência DC por condutor = 22 W/ Km

- Máx. mudança do atraso de propagação 7.8 - 39KHz = 1.7 ms/ Km - Área transversal do condutor 0.75mm2.

Número de Spurs

Números de Equipamentos no Spur

1 2 3 4 25 - 32 1m 1m 1m 1m 19 - 24 30m 1m 1m 1m 15 - 18 60m 30m 1m 1m 13 - 14 90m 60m 30m 1m 1 - 12 120m 90m 60m 30m

(5)

Série MD - Uso Geral

Fornecem de maneira simples e segura a distribuição da rede para até quatro equipamentos, utilizando caixa com bornes internos para conexão das derivações e que permite montagem em campo com proteção contra penetração de líquidos ( IP66 ).

O Conector de entrada e saída da rede é do tipo duplo plug-in, permite a desconexão da placa distribuidora sem interromper o restante da rede.

•

Disponível com 2 ou 4 pontos

•

Derivadores passivos, apenas para derivação do cabo príncipal da rede

•

Módulos para uso geral em caixa plástica ou metálica

Série FD - Uso Geral

Fornecem de maneira simples e segura a distribuição da rede para até oito equipamentos, utilizando caixa com bornes internos para conexão das derivações e que permite montagem em campo com proteção contra penetração de líquidos ( IP66 ).

•

Disponível com 4, 6 ou 8 pontos

•

Módulos para uso geral em caixa plástica ou metálica

•

Derivadores passivos, apenas para derivação do cabo da rede

D

e

r

i

v

a

d

o

r

e

s

Derivadores Uso Geral

Rede FD 4 FD 6 FD 8 Profibus PA ou Foundation Fieldbus Plástico uso geral

FF/PA-FD-4D FF/PA-FD-6D FF/PA-FD-8D Alumínio FF/PA-FDG-4D FF/PA-FDG-6D FF/PA-FDG-8D Alumínio Copper Free FF/PA-FDA-4D FF/PA-FDA-6D FF/PA-FDA-8D Aço Inox FF/PA-FDX-4D FF/PA-FDX-6D FF/PA-FDX-8D

Nota:Disponível também na versão com conector.

Derivadores Uso Geral

Rede 2 Pontos 4 Pontos

Profibus PA ou Foundation Fieldbus

Plástico FF/PA-MD-2D FF/PA-MD-4D

(6)

Características Técnicas

Derivadores Uso Geral

Função Derivador de rede

Sinalização de alimentação não possui

Resistor de terminação não possui

Conexão de rede borne duplo plug-in 3 vias 2.5 mm²

Tipo de cabo cabo profibus pa

Entrada/ saída do cabo principal via prensa cabos

Desconexão do cabo principal permitida sem interromper o restante da rede

Número de derivações 2, 4, 6 ou 8 pontos

Conexão das derivações borne plug-in 3 vias 2,5mm²

Material do invólucro MD e FD (plástico) / FDA (Alúmínio Copper Free) / MDG e FDG (Alumínio) / FDX ( Aço Inox)

Fechamento da tampa através de parafusos com borracha de vedação

Grau de proteção IP66

Temperatura de operação -20° a +55°C

Acessórios inclusos Kit terminal, tubo isolador, tampão, Prensa cabos e Suporte de fixação

Dimensões Mecânicas

80 80 5 7 ,5 5 7 ,5 26 26 161600 24 24 200 120 5 7 ,5 274 190_.5 1 0 0

Módulos MD - Plástico Módulos FD - Plástico Módulos FDG - Alumínio

248

168

8

3

Módulos FDA - Alumínio Cooper Free 248

168

6

9

Módulos FDX - Aço Inox

6 7 75,7 192 96 Módulos MDG - Alumínio

(7)

Série MD - Uso Geral

Os protetores de segmento são derivadores que incorporam uma proteção eletrônica contra curto-circuito para cada segmento de rede e suas derivações. Disponíveis com 2 ou 4 pontos de derivação em caixa plástica ou metálica. Todas as versões são fornecidas com prensa cabos e conector duplo plug-in para a entrada / saída da rede e conectores plug-in para as derivações (spurs).

Proteção Eletrônica

Os módulos para rede Profibus PA e Foundation Fieldbus, possuem proteção eletrônica contra curto circuito e sobrecarga nas derivações.Incorporam também o terminador de rede e para ativá-lo basta atuar em uma dipswitch localizada no interior do derivador.

Série FD - Uso Geral

Os protetores de segmento são derivadores que incorporam uma proteção eletrônica contra curto-circuito para cada derivação da rede (spur). Estão disponíveis com 4, 6 ou 8 pontos de derivação e podem ser fornecidos em caixa plástica ou metálica na versão de uso geral. Todas as versões são fornecidas com prensa cabos e conector duplo plug-in para a entrada / saída da rede e conectores plug-in para as derivações (spurs).

Proteção Eletrônica

Os módulos para rede Profibus PA e Foundation Fieldbus, possuem proteção eletrônica contra curto circuito e sobrecarga nas derivações.

Incorporam também o terminador de rede e para ativá-lo basta atuar em uma dipswitch localizada no interior do derivador.

P

r

o

t

e

t

o

r

e

s

Protetores Uso Geral

FF/PA-FD-4P FF/PA-FD-6P FF/PA-FD-8P Alumínio FF/PA-FDG-4P FF/PA-FDG-6P FF/PA-FDG-8P Alumínio Copper Free FF/PA-FDA-4P FF/PA-FDA-6P FF/PA-FDA-8P Aço Inox FF/PA-FDX-4P FF/PA-FDX-6P FF/PA-FDX-8P

Protetores de Segmento Uso Geral

Plástico FF/PA-MD-2P FF/PA-MD-4P

Alumínio FF/PA-MDG-2P FF/PA-MDG-4P

(8)

Características Técnicas

Protetores de Segmento Uso Geral

Função Protetor de Segmento

Proteção eletrônica de curto nas derivações sim

Resistor de terminação incorporado com indicação de terminador ativo

Corrente por saída 40mA±5%

Consumo sem carga 2 pontos: < 12mA / 4 pontos: < 18mA / 6 pontos: < 25mA / 8 pontos: < 38mA

Monitoração de defeitos LED de derivação pisca vermelho: curto-circuito na derivação

Tipo de cabo Cabo Profibus FF ou PA

Número de derivações 2, 4, 6, ou 8

Conexão das derivações borne plug-in 3 vias 2.5 mm²

Grau de proteção IP 66

Dimensões Mecânicas

Nota: Disponível também na versão com conector.

200 120 5 7 ,5 274 190_.5 1 0 0

248

168

8

3

168

6

9

(9)

Série MD - Seg. Aumentada

Os protetores de segmento são derivadores que incorporam uma proteção eletrônica contra curto-circuito para cada segmento de rede e suas derivações. Disponíveis com 2 ou 4 pontos de derivação em caixa plástica ou metálica. Todas as versões são fornecidas com prensa cabos e conector duplo plug-in para a entrada / saída da rede e conectores plug-in para as derivações (spurs).

Proteção Eletrônica

Série FD - Seg. Aumentada

Os protetores de segmento são derivadores que incorporam uma proteção eletrônica contra curto-circuito para cada derivação da rede (spur). Estão disponíveis com 4, 6 ou 8 pontos de derivação e podem ser fornecidos em caixa plástica ou metálica na versão de uso geral. Todas as versões são fornecidas com prensa cabos e conector duplo plug-in para a entrada / saída da rede e conectores plug-in para as derivações (spurs).

Proteção Eletrônica

P

r

o

t

e

t

o

r

e

s

E

x

Protetores de Segmento Segurança Aumentada Ex e

FF/PA-FD-4P... FF/PA-FD-6P... FF/PA-FD-8P...

Alumínio FF/PA-FDG-4P... FF/PA-FDG-6P... FF/PA-FDG-8P...

Alumínio Copper Free FF/PA-FDA-4P... FF/PA-FDA-6P... FF/PA-FDA-8P...

Aço Inox FF/PA-FDX-4P... FF/PA-FDX-6P... FF/PA-FDX-8P...

Protetores de Segmento Segurnaça Aumentada

Plástico FF/PA-MD-2P-Ex FF/PA-MD-4P-Ex

(10)

Características Técnicas

Protetores de Segmento Ex e

Função Protetor de Segmento

Proteção eletrônica de curto nas derivações sim

Corrente por saída 40mA±5%

Consumo sem carga 2 pontos: < 12mA / 4 pontos: < 18mA / 6 pontos: < 25mA / 8 pontos: < 38mA

Monitoração de defeitos LED de derivação pisca vermelho: curto-circuito na derivação

Proteção Ex Segurança aumentada Ex e

Tipo de cabo Cabo Profibus FF ou PA

Número de derivações 2, 4, 6, ou 8

Conexão das derivações borne plug-in 3 vias 2.5 mm²

Dimensões Mecânicas

81.5 81.5 5 7 ,5 5 7 ,5 161.5 161.5 120 20 9 1 2 274 190_.5 1 0 0

248

168

8

3

168

6

9

(11)

Série MD - Seg. Intrínseca

Fornecem de maneira simples e segura a distribuição da rede para até quatro equipamentos, utilizando caixa com bornes internos para conexão das derivações e que permite montagem em campo com proteção contra penetração de líquidos ( IP66 ).

•

Disponível com 2 ou 4 pontos

•

Derivadores passivos, apenas para derivação do cabo príncipal da rede

•

Módulos para seg. intrínseca em caixa plástica ou metálica.

Série FD - Seg. Intrínseca

Fornecem de maneira simples e segura a distribuição da rede para até oito equipamentos, utilizando caixa com bornes internos para conexão das derivações e que permite montagem em campo com proteção contra penetração de líquidos ( IP66 ).

•

Disponível com 4, 6 ou 8 pontos

•

Módulos para seg. intrínseca em caixa plástica ou metálica

•

Derivadores passivos, apenas para derivação do cabo da rede

D

e

r

i

v

a

d

o

r

e

s

E

x

Derivadores Segurança Intrínseca Ex i

Rede FD 4 FD 6 FD 8

Profibus PA

Plástico

uso geral

FF/PA-FD-4D... FF/PA-FD-6D... FF/PA-FD-8D...

Alumínio FF/PA-FDG-4D... FF/PA-FDG-6D... FF/PA-FDG-8D...

Alumínio Copper Free FF/PA-FDA-4D... FF/PA-FDA-6D... FF/PA-FDA-8D...

Aço Inox FF/PA-FDX-4D... FF/PA-FDX-6D... FF/PA-FDX-8D...

Nota:Disponível também na versão com conector.

Derivadores Segurança Intrínseca Ex i

Profibus PA

Plástico FF/PA-MD-2D-Ex FF/PA-MD-4D-Ex

(12)

Características Técnicas

Derivadores Segurança Intrínseca

Função Derivador de rede

Resistor de terminação não possui

Proteção Ex Ex i

Tipo de cabo cabo FF ou PA

Número de derivações 2, 4, 6 ou 8 pontos

Conexão das derivações borne plug-in 3 vias 2,5mm²

Grau de proteção IP 66 Temperatura de operação -20° a +55°C Acessórios inclusos

Dimensões Mecânicas

81.5 81.5 5 7 ,5 5 7 ,5 161.5 161.5 120 20 9 1 2 274 190_.5 1 0 0

248

168

8

3

168

6

9

(13)

Barreiras de Campo Ex i

São derivadores de rede que incorporam uma barreira de segurança intrínseca individual para cada saída de spur, fornecendo alimentação e o sinal de comunicação para cada instrumento de campo.

Com tecnologia 100% nacional as barreiras Exi de campo, permitem a troca dos equipamentos conectados aos spurs, com a rede energizada.

Disponíveis para as redes Profibus PA e Foundation Fieldbus, as barreiras incorporam proteção intrínseca individual para cada spur e podem ter 4, 6 ou 8 pontos de derivação.

Total Segurança

A energia elétrica enviada ao instrumento de campo é limitada pela barreira de segurança intrínseca que prove uma proteção inteligente contra curto-circuito que desliga a saída quando a anomalia é detectada, mantendo a corrente de consumo de saída de um spur a um nível mínimo, não contribuindo para a queda da comunicação no tronco por excesso de consumo.

Características

•

Conectividade com segurança e

praticidade

•

Disponível em material plástico ou metálico com 4, 6 ou 8 pontos

•

1 barreira Exi para cada ponto de derivação

•

Módulos certificados para segurança intrínseca

•

Utilização em atmosferas explosivas, zonas 1 e 2

Segurança Intrínseca

A segrança intrínseca é o método representativo do conceito de prevenção da ignição, através da limitação da energia elétrica.

O princípio de funcionamento baseia-se em manipular e estocar baixa energia elétrica, que deve ser incapaz de provocar a detonação da atmosfera explosiva, quer por efeito térmico ou por faíscas elétricas.

Em geral pode ser aplicado a vários equipamentos e sistemas de instrumentação, pois a energia elétrica só pode ser controlada a baixos níveis em instrumentos, tais como: transmissores eletrônicos de corrente, conversores eletropneumáticos, chaves fim de curso, sinaleiros luminosos, etc.

O princípio básico da segurança intrínseca é manipular e armazenar baixa energia, de forma que o circuito instalado na área classificada nunca possua energia suficiente (manipulada ou armazenada) capaz de provocar a ignição da atmosfera potencialmente explosiva.

A grande vantagem da segurança intrínseca é permitir a troca de instrumentos mesmo energizados.

B

a

r

e

i

r

a

s

E

x

i

7 12 40 I (mA) t (s) Curto-circuito Equipamento Sense

*Considerando um equipamento com consumo de 12mA conectado ao spur 7 12 40 I (mA) t (s) Curto-circuito

(14)

Série FD - Barreiras de Campo Ex i

As barreiras de campo FD são derivadores que incorporam uma barreira de

segurança intrínseca para cada derivação.

Estão disponíveis com 4, 6 ou 8 pontos de derivação em caixa plástica ou metálica.

O conector de entrada e saída da rede é do tipo duplo plug-in, permitindo sua desconexão da placa distribuidora sem interromper o restante da rede, sendo desenergizado, somente suas derivações.

Rede Proteção FD-4 FD-6 FD-8

Plástico

Ex i

FF/PA-FD-4B... FF/PA-FD-6B-... FF/PA-FD-8B...

Alumínio FF/PA-FDG-4B... FF/PA-FDG-6B... FF/PA-FDG-8B...

Alumínio Copper Free FF/PA-FDA-4B... FF/PA-FDA-6B... FF/PA-FDA-8B...

Aço Inox FF/PA-FDX-4B... FF/PA-FDX-6B... FF/PA-FDX-8B...

Overview

Terminador

Borne plug-in da rede

Borne de conexão para os Spurs

Proteção dos bornes de rede em Segurança Aumentada

Permite a troca do equipamento de campo com a rede energizada

(15)

Características Técnicas

Função barreira de campo intrísnecamente segura

Tensão de operação 16 a 35Vcc

Consumo sem carga 16V (<37mA) / 35V (<30mA)

Proteção inversão de polaridade e curto-circuito I <20mA

Tensão de saída 13,6V / 1% - sem carga, 13,4V a 13,8V e >10 a 40mA

Corrente máxima por saída 40mA

Proteção eletrônica de curto nos segmentos sim

Sinalização verde: derivação ativa / vermelho piscando: curto-circuito no segmento

Proteção Ex Ex i (uma barreira intrínseca para cada segmento)

Conexão da rede borne duplo plug-in 3 vias 2,5mm²

tipo de cabo cabo FF ou PA

Desconexão do cabo principal permitida sem interromper o restanta da rede

Número de derivações 4, 6 ou 8

Material do invólucro FD (plástico) / FDA (Alúmínio Copper Free) / FDG (Alumínio) / FDX ( Aço Inox)

Temperatura de operação -20°C a +55°C

Dimensões Mecânicas

Nota:Disponível também na versão com conector (Somente nos spurs).

120 20 9 1 2 274 190_.5 1 0 0 Módulos FD - Plástico 248 168 8 3

Módulos FDA - Alumínio Cooper Free

Módulos FDG - Alumínio

248

168

6

(16)

Li nh a T ro nc o De r i v a çõe s U s o G e r a l De r i v a çõe s E x i De r i v a çõe s E x i Ba r r e i r a E x i

To

po

lo

gi

a

c

om

D

er

iv

a

d

or

es

d

e

R

ed

e

(17)

Li nh a T ro nc o E x e De r i v a çõe s e x e De r i v a çõe s e x e De r i v a çõe s e x e

To

po

lo

gi

a

c

om

P

ro

te

to

re

s

d

e

S

eg

m

en

to

(18)

Li nh a T ro nc o E x e De r i v a çõe s e x i De r i v a çõe s e x i De r i v a çõe s e x i

To

po

lo

gi

a

c

om

B

a

rr

ei

ra

s

d

e

C

a

m

po

(19)

Chave de Códigos Serie FD

FF/PA - FDG - 8 B - P12 - P12 - DS - Ex / Z

Rede Profibus PA Foundation Fieldbus Invólucro

FD - plástico FDX - aço inox

FDG - alumínio FDA - alum. copper free

Número de derivações 4 - 4 pontos de derivação 6 - 6 pontos de derivação 8 - 8 pontos de derivação Tipo de eletrônica B - barreira de campo D - derivador de rede P - protetor de segmento

Tipo de conexão dos spurs

__ - sem prensa cabos (obrigatório uso de prensa cabos ou tampão, sendo Ex dependendo da aplicação)

P12 - prensa cabo de 1/2"NPT instalado

V1 - conector M12 (Somente para versão de uso geral)

VM - conector 7/8” (Somente para versão de uso geral) Para módulos FDA e FDX

PI - prensa cabos de inox incorporado

PE - com rosca de ½”sem prensa cabos (obrigatório uso de prensa cabos ou tampão Ex)

Módulo Seccionador (Somente invólucro FDG)

__ - sem módulo seccionador DS - com módulo seccionador

Tipo de Invólucro

__ - uso geral

Ex - uso em atmosferas potencialmente explosivas

Tipo de conexão do tronco

__ - sem prensa cabos (obrigatório uso de prensa cabos ou tampão, sendo Ex dependendo da aplicação)

P12 -prensa cabo de 1/2"NPT instalado

V1 - conector M12 (Somente para versão de uso geral)

VM - conector 7/8” (Somente para versão de uso geral) Para módulos FDA e FDX

PI - prensa cabos de inox incorporado

PE - com rosca de ½”sem prensa cabos (obrigatório uso de prensa cabos ou tampão Ex)

(20)

2000000049 Rev.C - 03/14 - Reservamo-nos o direito de modificar as informações contidas aqui sem prévio aviso.

Chave de Códigos Serie MD

ESCRITÓRIO CENTRAL - SÃO PAULO Rua Tuiuti, 1237 - Tatuapé São Paulo - SP - Cep: 03081-012

Fone: (11) 2145-0444 Fax:(11) 2145-0404 [email protected]

FÁBRICA - MINAS GERAIS Av. Joaquim M. Carneiro, 600 - Santana

Santa Rita do Sapucaí - MG Cep: 37540-000 Fone: (35) 3471-2555 Fax: (35) 3471-2033

FB - MDG - 4 P - V1 - Ex

Rede Profibus PA Foundation Fieldbus Invólucro MD - plástico MDG - alumínio Número de derivações 2 - 2 pontos de derivação 4 -4 pontos de derivação Tipo de eletrônica D - derivador passivo P - protetor de segmento Tipo de conexão

__ - prensa cabo instalado V1 - conector M12 * VM - conector 7/8” *

* Somente para versão de uso geral

Tipo de Invólucro __ - uso geral
