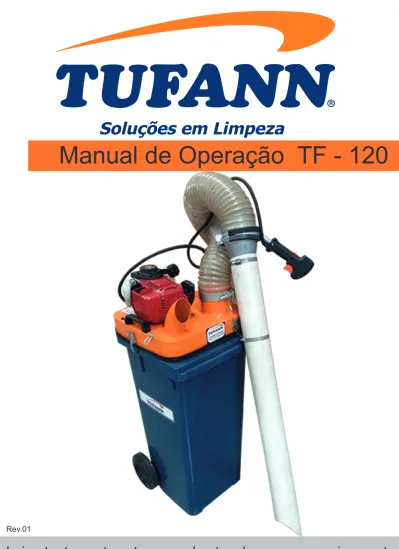

Manual de Operação TF - 120

(1)

Manual de Operação TF - 120

Leia atentamente este manual antes de operar o equipamento

(2)

Índice

IN

Informações de segurança ... 01 Aplicações ... 02 Características e benefícios ... 03 Especificações técnicas ... 04 Layout da TF-120 ... 05 Operações ... 06

Botão liga/desliga / afogador ... 06

Injetor de gasolina / abastecimento .. 07

Acelerador ... 08

Retrátil de partida / Cabo de vela ... 09

Trava da tampa / suporte para mangueira ... 10

Apoio de sustentação / Saco de lixo 11 Mangueira / Tubo ... 12 Operação do equipamento ... 15 Manutenção preventiva ... 16 Acessórios ... 17 Soluções de problema ... 18 Garantia ... 19 Filtro de pó ... 13 Filtro de sucção ... 14

(3)

Informações de Segurança

O manuseio e a operação da máquina devem ser

feitos somente por pessoas qualificadas.

O uso da máquina por pessoas não qualificadas podem causar ferimentos.

Permita apenas que pessoal qualificado

faça manutenção e reparos em sua máquina.

Permitir que pessoal não qualificado faça reparo em sua máquina pode danificá-la ou anular sua garantia.

Utilize apenas acessórios aprovados pela Tufann.

Utilizar acessórios não compatíveis pode danificar a máquina e anular a garantia.

Manuseie a TF-120 cuidadosamente.

Não ande em terreno com declive ou aclive acentuado nunca pare a máquina no sentido horizontal à rua. Evite terrenos e calçadas em condições ruins.

(4)

Aplicações

02 º Aeroportos

º Estações de Trem e Metrô

º Shoppings (Estacionamentos e Jardins )

º Hotéis

º Prédios Comerciais e Residenciais

º Rodoviárias

º Vias Públicas

º Praças e Jardins

º Sítios e Fazenda

(5)

Característica e benefícios

Car

ac

terístic

a e b

enefícios

03

º Aspiração com grande poder de sucção com recolhi-mento em sacos descartáveis de fácil troca,

º Portátil, sendo fácil o deslocamento para diferentes lugares como calçadas, praças ou meio fio.

º Fácil de manusear requer treinamento mínimo para máxima eficiência.

º Troca do saco de lixo é simples e Rápida.

º A TF-120 foi projetada para ajudar na limpeza e melhorar a aparência do piso.

(6)

Especificações Técnicas

Esp

eficic

aç

ões T

écnic

as

04

Caçamba 120 litros Potência 1.6 hp Capacitadade do tanque de combutivel 0,630 Litros Consumo 0,500 Lts p/h Motor GX 35 35cc 4 tempos Combustivel Gasolina Óleo do carter

Rodas Borracha maciça

Corrente volumétrica nominal

do sistema de aspiração 56 l/s Classe de proteção IP X5 Capacidade do óleo do carter 100 ml

Nível de potência sonora 104 dB (A) SAE 10W30

(7)

Layout TF-120

Conhec

endo a TF

-120

05 Motor

Mangueira

Tubo

Roda

Caçamba

Presilha

Acelerador

Caçamba

(8)

Comandos de operação

Botão Liga e Desliga

Leve o botão para a posição stop ( para desligar o equipamento)

e na posição start ( pata ligar o equipamento).

Afogador

A alavanca do afogador serve para facilitar a partida quando o motor estiver frio, neste caso levanta-se a alavanca do afogador totalmente para cima para dar a partida.

Conhec

endo a TF

-120

06

Quando o motor pegar abaixe totalmente para baixo.

(9)

Comandos de operação

Injetor de Gasolina

O injetor de gasolina serve para

injetar combustível no carburador quando

o motor estiver frio, para facilitar a partida, o injetor deve ser apertado somente duas vezes para evitar que a maquina afogue com excesso de combustível no carburador.

Abastecimento

Retire a tampa localizada no tanque de combustível acima do motor e coloque o combustível devidamente diluído com óleo 2 tempos na pror-poção 1/0,02 o seja 2% de óleo

em relação a gasolina. Cuidado para não derramar combustivel.

Conhec

endo a TF

-120

(10)

Comandos de operação

Acelerador

Conhec

endo a TF

-120

08

1º Acelerador localizado no punho de operação

2º Trava do Acelerador de Punho Impede que o acelerador do punho acione, para acelerar a maquina é preciso acionar trava e depois acelerar

(11)

Comandos de operação

Retrátil de partida

Utilizado para ligar a máquina, puxando a cordinha do retrátil.

Cabo de Vela

Verifique se o cabo de vela está conenctado.

Conhec

endo a TF

-120

(12)

Comandos de operação

Trava da tampa

Verifique se a travas laterais estão fechadas.

Suporte para mangueira

Suporte para mangueira de sucção serve para sustentar a mangueira quando estiver em descanso.

Conhec

endo a TF

-120

(13)

Comandos de operação

Conhec

endo a TF

-120

11

Utilize saco de lixo na medida 90 cm x 115 cm x 0,15 cm

preencha bem nas bordas do container colocando tubo fixador para não levantar o saco plástico.

Saco de Lixo

Filtro de sucção

Limpar a cada a 3 horas de operação e verificar se não há obstrução de detritos.

(14)

Comandos de operação

Mangueira

Verifique sempre se não enros-cou gravetos ou outros objetos

para livrar a passagem dos detritos, procure evitar sugar pedras grandes

pois pode rasgar a mangueira.

Conhec

endo a TF

-120

12

Não bata e nem deixe cair objetos pesados pois pode ser rachado.

(15)

Comandos de operação

Operando o equipamento

Conhec

endo a TF

-120

13

Procure sempre que poder operar o equipamento com o container na posição horizontal ao piso, você pode operar andando com o container mas tome cuidado com buracos e sarjetas. Evite que o tubo grude ao piso mantenha até 6 mm do piso.

A cada 3 horas de operação procure esvaziar o saco de pó e limpar o que estiver impregnado

no tecido do lado de dentro ( exercendo pequenas batidas no piso )

(16)

Manutenção Preveniva

Man

ut

enç

ão P

rev

entiv

a

14

Aviso : Antes de ligar sua TF-120, verifique se a tampa esta travada, se o saco de lixo esta na posição correta e o tanque de combustível cheio.

(17)

Acessórios

Ac

essórios

15

º Rodas pneumáticas º Suspensório

(18)

Soluções de problemas

Soluç

ões de P

roblemas

16

Motor não pega

Não há sucção

Verifique se tem combustível Verifique se o botão do punho esta na posição start.

verifique e o cabo de vela esta na posição correta.

Verifique se o saco de lixo obstruiu o filtro tela

Verifique se o filtro de pó esta obstruído ( Sujo )

Verifique se há detritos parado na mangueira

(19)

Garantia

Termos de gar

antia

17

Seu produto tem garantia de 3 meses a partir da data de

No período de garantia, é de nossa responsabilidade sem custo defeituosa, sujeita as seguintes condições:

1-Reclamações dentro dos termos de garantia devem ser acompanhadas pela nota fiscal de compra.

2- eclamações dentro do prazo de 07 dias após a compra,R

contate-nos, para substituição do produto.

3-Após este prazo os produtos defeituosos deverão ser encaminhados à nossa Assistência Técnica.

4-Excluem-se da garantia os seguintes eventos:

- Manutenção periódica, reparo ou substituição das partes

- Danos causados por acidente, mal uso ou negligência ou ainda uso de produtos não originais TUFANN.

- Defeitos em partes não originais, reparo , modificaçõess

pela TUFANN

- Custos e riscos de transporte relacionados direta ou indiretamente a garantia deste produto .

- Itens que desgastam, como, escovas, sacos de pó e filtros.

A TUFANN tem uma política de desenvolvimento contínuo do produto e nos reservamos o direito de alterar

especificações sem aviso prévio.

compra por defeitos decorrentes de fabricação.

(20)
