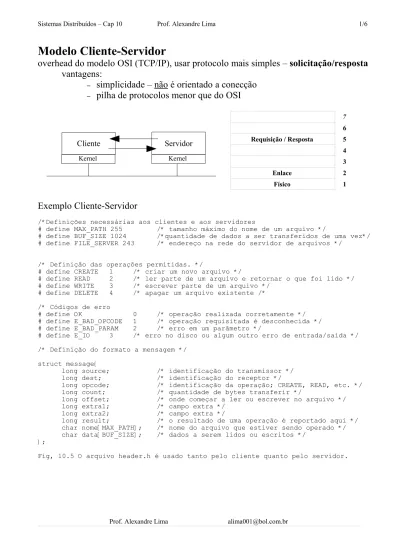

Modelo Cliente-Servidor
overhead do modelo OSI (TCP/IP), usar protocolo mais simples – solicitação/resposta
vantagens:
–
simplicidade – não é orientado a conecção
–pilha de protocolos menor que do OSI
7 6 Requisição / Resposta 5 4 3 Enlace 2 Físico 1
Exemplo Cliente-Servidor
/*Definições necessárias aos clientes e aos servidores
# define MAX_PATH 255 /* tamanho máximo do nome de um arquivo */
# define BUF_SIZE 1024 /*quantidade de dados a ser transferidos de uma vez*/ # define FILE_SERVER 243 /* endereço na rede do servidor de arquivos */
/* Definição das operações permitidas. */
# define CREATE 1 /* criar um novo arquivo */
# define READ 2 /* ler parte de um arquivo e retornar o que foi lido */ # define WRITE 3 /* escrever parte de um arquivo */
# define DELETE 4 /* apagar um arquivo existente /* /* Códigos de erro
# define OK 0 /* operação realizada corretamente */ # define E_BAD_OPCODE 1 /* operação requisitada é desconhecida */ # define E_BAD_PARAM 2 /* erro em um parâmetro */
# define E_IO 3 /* erro no disco ou algum outro erro de entrada/saída */ /* Definição do formato a mensagem */
struct message{
long source; /* identificação do transmissor */ long dest; /* identificação do receptor */
long opcode; /* identificação da operação; CREATE, READ, etc. */ long count; /* quantidade de bytes transferir */
long offset; /* onde começar a ler ou escrever no arquivo */ long extra1; /* campo extra */
long extra2; /* campo extra */
long result; /* o resultado de uma operação é reportado aqui */ char nome[MAX_PATH]; /* nome do arquivo que estiver sendo operado */ char data[BUF_SIZE]; /* dados a serem lidos ou escritos */
};
Fig, 10.5 O arquivo header.h é usado tanto pelo cliente quanto pelo servidor.
Cliente
Kernel
Servidor
# include <header.h> void main(void) {
struct message mi, m2; /* Mensagens entrantes e saintes *,/
int r; /* código de resultado *,/
while(1){ /* servidor roda eternamente */
receive(FILE_SERVER,&m1); / *bloqueado, esperando por uma mensagem */ switch (ml.opcode) { /* escalonamento baseado no tipo da requisição*/
case CREATE: r = do_create (&m1, &mm2); break; case READ: r = do_read (&m1, &m2); break; case WRITE: r = do_write (&m1, &m2); break; case DELETE: r = do_delete (&ml, &m2); break; default: r = E_BAD_OPCODE;
}
m2.result = r; /* retorna resultado para o cliente *,/ send (m1, source, &m2); /* envia resposta */
} }
(a)
# include <header.h>
int copy (char *src, char *dst) /* Procedimento para cópia de arquivo usando o servidor */
{
struct message m1; /* buffer de mensagem */ long position; /* current file position */ long client = 110 /* endereço do cliente */ initialize (); /* preparação para execução */ position = 0;
do (
/* Obtém um bloco de dados do arquivo fonte. */ m1.opcode = READ; /* a operação é de leitura */
m1.offset = position; /* a posição corrente do arquivo */ m1.count = BUF_SIZE; /* quantidade de bytes a serem lidos */
strcpy(&m1.name, scr); /* cópia para a mensagem do nome do arquivo a ser lido */
send(FILE_SERVER, &m1); /* envio da mensagem ao servidor de arquivos */ receive(client, &m1); /* bloqueado, aguardando resposta */
/* Escrita dos dados recebidos no arquivo destino. *./ m1.opcode = WRITE; . /* a operação é de escrita */ m1.offset = position; /* posição corrente do arquivo */
m1 count = m1.result; /* quantidade de bytes a serem escritos */ strcpy(&ml.name, dst); /* cópia do buffer do nome do arquivo a ser
escrito*/
send(FILE_SERVER, &ml); /* envio da mensagem ao servidor de arquivo */ receive(client, &m1); /* bloqueado, aguardando resposta */
position += ml.result; /* m1.result é o número de bytes escritos */ }while (ml.result > 0); /* iteração até a conclusão */
return (ml.result >=0 ? OK : m1.result); "/ retorne OK ou um código de erros */
(b)
Fig, 10.6 (a) Um exemplo de servidor. (b) Um procedimento cliente, usando o servidor para copiar um arquivo.
Endereçamento
Fig. 10.7 (a) Endereçamento máquina- processo (b) Endereçamento de processo em broadcast. (c) Uma
procura de processo via servidor de nomes.
Primitivas de Comunicação
•
Bloqueadas X Não-Bloquadas
•
Com Bufferização X Sem Bufferização
•Confiáveis X Não-Confiáveis
Resumo
Endereçamento Número da Máquina
Endereços Esparços
Nome ASCII buscados
via servidor
Bloqueio
Primitivas bloqueadas
Não-bloqueio com cópia para
kernel
Não-bloqueio com
interrupção
Bufferização
Não-bufferizado
descartando mensagens
que não são esperadas
Não-bufferizado com
armazenamento temporário das
mensagens que não são esperadas
Caixas postais
Confiabilidade Não-confiável
Requisição – Confirmação –
Chamada Remota a Procedimento (RPC)
–
o que é?
–
Operações básicas
*
apresentação do C–
Chamadas por valor
–Chamdas por referência
Fig.10.15 Chamadas e mensagens na chamada remota a procedimento. Cada uma das elipses representa
um único processo, sendo que a parte sombreada representa o stub.
1. O procedimento do cliente chama o stub do cliente de maneira usual
2. O stub do cliente constrói uma mensagem e envia um trap ao kernel
3. O kernel envia uma mensagem ao kernel remoto
4. O kernel remoto entrega a mensagem ao stub do servidor
5. O stub do servidor descompacta os parâmetros constantes na mensagem e
chama o servidor
6. O servidor realiza o seu trabalho e retorna o resultado para um buffer dentro do
stub
7. O stub do servidor empacota tais resultados em uma mensagem e emite umtrap
para o kernel
8. O kernel remoto envia a mensagem para o kernel do cliente
9. O kernel do cliente entrega a mensagem ao stub do cliente
10.O stub desempacota os resultados e os fornece ao cliente
Ligação Dinâmica
Como o cliente encontra o servidor?
–
Ao iniciar a execução do servidor, a chamada inicialize exporta a interface do
servidor (ver código de programa)
–
Esta informação é guardada pelo ligador (binder).
–Este processo é chamado de registro do servidor.
–Nome, nº versão, ID, manipulador
–
cliente na primeira vez solicita impotação da interface.
Semântica da Chamada Remota a Procedimento em Presença
de Falhas
1. Cliente não é capaz de localizar o servidor.
2. A mensagem enviada do cliente para o servidor solicitando serviço foi perdida na
rede.
3. A mensagem enviada do servidor para o cliente em resposta à solicitação foi perdida
na rede.
4. O servidor sai do ar após ter recebido uma solicitação de serviço.
5. O cliente sai do ar após ter enviado uma solicitação de serviço.
Aspectos Relativos à Implementação
“O sucesso ou fracasso do sistema distribuído
depende fundamentalmente de sua performance. ”
performance – velocidade de comunicação – aspectos de implementação
Protocolos para Chamada Remota a Procedimentos
•
Escolha do protocolo
➢
Protocolos orientados a conexão ou não
orientados a conecção:
vantagem ele “controla” os pacotes > redes WAN
desvantagem perda de performance
orientados a sem conecçaõ:
maioria dos SDs em LAN
➢Protocolos Padrão de propósito geral ou expecífico
IP e UDP
Confirmação
*divisão de pacotes
•Pare-e-espere
•Rajadas
➢Toda a mensagem
➢Repetição seletiva
comparar em LAN WAN
•Fluxo de controle (chips)
➢
Excesso de pacotes
Introdução de retardo
Caminho Crítico
“A sequência de instruções que é executada a cada chamada remota
é denominada de caminho crítico.”
•
