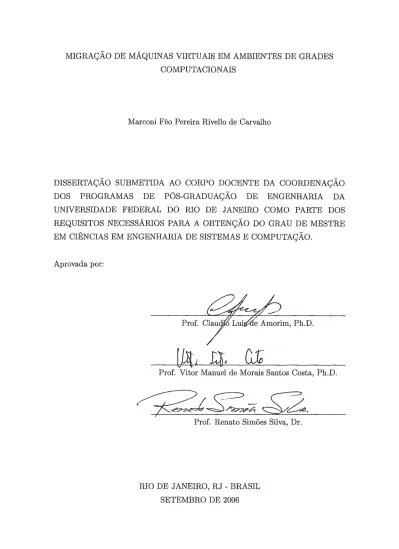

MIGRAÇÃO DE

MAQUINAS

VIRTUAI8 EM AMBIENTES DE GRADES COMPUTACIONAIS

Marconi Féo Pereira Rivello de Carvalho

DISSERTAÇÃO SUBMETIDA AO CORPO DOCENTE DA COORDENAÇÃO

DOS PROGRAMAS DE PÓS-GRADUAÇÃO DE ENGENHARIA DA

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO COMO PARTE DOS REQUISITOS NECESSÁRIOS PARA A OBTENÇÃO DO GRAU DE MESTRE EM CIÊNCIAS EM ENGENHARIA DE SISTEMAS E COMPUTAÇÃO.

Aprovada por:

Prof. Vitor Manuel de Morais Santos Costa, Ph.D.

Prof. Renato Simões Silva, Dr.

RIO DE JANEIRO, RJ - BRASIL SETEMBRO DE 2006

CARVALHO, MARCONI FÉO PEREIRA RIVELLO DE

Migração de Máquinas Virtuais em Ambi- entes de Grades Computacionais [Rio de Ja- neiro] 2006

XI, 46 p. 29,7 cm (COPPE/UFRJ, M.Sc., Engenharia de Sistemas e Computação, 2006) Dissertação - Universidade Federal do Rio

de Janeiro, COPPE

1 - Migração de Máquinas Virtuais 2 - Virtualização

3 - Grades Computacionais

Agradecimentos

A Deus, por me dar capacidade;

Ao prof. Renato Simões Silva, por todo o incentivo, oportunidades, e valiosas lições ensinadas no LNCC;

Ao Lauro Whately, pela preciosa co-orientação não-oficial;

Ao prof. Claudio Luis de Amorim, pela orientação e disponibilização de recursos no LCP;

Aos meus pais, pelo insubstituível exemplo a seguir;

Ao Eduardo Melione, pelo companheirismo desde a graduação;

A Aline Brandão e a Sermograf, pela impressão e encadernação desta dissertação; Aos colegas e professores da COPPE, pelo auxílio e prestatividade nos momentos necessários;

Resumo da Dissertação apresentada à COPPE/UFRJ como parte dos requisitos necessários para a obtenção do grau de Mestre em Ciências (M.Sc.)

MIGRAÇÃO DE MÁQUINAS VIRTUAIS EM AMBIENTES DE GRADES COMPUTACIONAIS

Marconi Féo Pereira Rivello de Carvalho Setembro/2006

Orientador: Claudio Luis de Amorim

Programa: Engenharia de Sistemas e Computação

Esta dissertação apresenta uma proposta de utilização de máquinas virtuais em grids, para execução de aplicações científicas, com o objetivo de diminuir as res- trições impostas pelo software neles instalado, e de prover novas facilidades, antes inexistentes.

Foram desenvolvidos e implementados mecanismos para migrar máquinas vir- tuais entre máquinas pertencentes ao grid, o que possibilita a implementação de técnicas de balanceamento dinâmico de carga e tolerância a falhas, além da sim- ples facilidade de mover aplicações em execução entre máquinas. Os mecanismos desenvolvidos têm por objetivo não somente realizar a migração, mas realizá-la de forma eficiente. Tal objetivo é alcançado explorando as características dos grids, dos Sistemas Operacionais e dos sistemas de arquivos usados atualmente.

Abstract of Dissertation presented to COPPE/UFRJ as partia1 fulfillment of the requirements for the degree of Master of Science (MSc.)

VIRTUAL MACHINES MIGRATION IN GRID ENVIRONMENTS

Marconi Féo Pereira Rivello de Carvalho Setembro/2006

Advisor: Claudio Luis de Amorim

Department: Systems Engineering and Computer Science

In this dissertation, we propose the use of virtual machines to run CPU-bound scientific applications in Grid Environments so that the Grid's native software be- comes less restrictive to the applications while virtualization provides new features unavailable previously.

In support to this proposal, we developed and implemented new mechanisms to allow migration of virtual machines in Grids. Besides enabling running applications to be transferred between Grid nodes when necessary we noticed that those mecha- nisms in turn allowed for dynamic load balancing and fault tolerance techniques to be easily implemented in Grids.

Our experimental results showed that the mechanisms we proposed not only could afford the transfers of virtual machines suitably but also efficiently in Grids. To do so, the mechanisms exploited carefully the main characteristics of Grids, operating systems, and file systems that are used currently.

Conteúdo

1 Introdução 1 2 Máquinas Virtuais 5 2.1 Motivação

. . .

5 2.1.1 Emulação

. . .

5 2.1.2 Simulação

. . .

6

2.1.3 Execução de ambientes diferentes

. . .

6

2.1.4 Experimentos de Risco

. . .

6

2.1.5 Rede

. . .

7

2.1.6 Proteção entre usuários

. . .

7

. . .

2.2 Técnicas para desenvolvimento de máquinas virtuais 7 2.2.1 Emulação

. . .

8

2.2.2 Virtualização

. . .

8

2.2.3 Para-virtualização

. . .

9

2.2.4 Execução em modo usuário

. . .

9

2.3 Xen: Monitor de Máquinas Virtuais

. . .

9

. . .

2.3.1 Interação entre o MMV e os Domínios 10

. . .

2.3.2 Processador e Temporizadores 11

. . .

2.3.3 Memória 12

. . .

2.3.4 Dispositivos de E/S 1 3

. . .

2.3.4.1 Virtualização da Rede 1 3

. . .

2.3.4.2 Virtualização de dispositivos de bloco 14

. . .

2.3.5 Live Migration 14 3 O Uso da Virtualização em Grades Computacionais 15 3.0.6 Restrições de Software

. . .

16

3.0.7 Isolamento

. . .

16

. . .

3.0.8 Tolerância a Falhas 17

. . .

3.0.9 Migração e Balanceamento de Carga 18

4 Sistema de Transferência de Máquinas Virtuais 20

. . .

4.1 Infra-estrutura 20

. . .

4.2 Estrutura dos Discos 21

. . .

4.3 Transferência dos Discos Virtuais 22

4.3.0.1 Explorando a Similaridade dos Sistemas

. . .

24

. . .

4.4 Migração das Máquinas Virtuais 26

. . .

4.5 Implementação 27

. . .

4.5.1 Ferramentas de hashing 27

. . .

4.5.2 Servidor e cliente de discos virtuais 27

. . .

4.5.3 Versão iterativa 28

5 Met odologia Experimental 31

. . .

5.1 Ambiente de Testes 31

. . .

5.2 Sobrecarga do VMM 32

. . .

5.3 Similaridades em Instalações Linux 33

. . .

5.4 Migração 34

. . .

5.4.1 Versão iterativa 37

. . .

5.5 Discussão dos Resultados 38

6 Trabalhos Relacionados 39

. . .

6.1 Máquinas virtuais e grids 39

. . .

6.2 Migração 39

7 Conclusões 41

Lista

de

Figuras

2.1 Monitor de Máquinas Virtuais Xen

. . .

10

4.1 Visão geral do LVM

. . .

23

5.1 Tempo comparativo entre Linux e Xen

. . .

33

5.2 Simulação com 100Mbps de banda

. . .

36

5.3 Simulação com 2Mbps de banda

. . .

36

Lista de Tabelas

5.1 Similaridade entre versões diferentes da distribuição Slackware

. . . .

34

Lista de Algoritmos

. . .

1 Software Servidor 28

. . .

Capítulo 1

Introdução

Computadores pessoais se tornaram uma ferramenta comum a todos os ramos da ciência, indústria e comércio, são dotados de um alto poder de processamento e usados para os mais diversos fins e aplicações. Algumas vezes, tenta-se extrair o máximo de desempenho na realização de tarefas computacionalmente intensivas e exigentes de recursos computacionais, enquanto que em outras, o hardware é sub- utilizado.

Em grandes instituições, são encontrados computadores sub-utilizados e usuários demandando mais recursos computacionais. O objetivo das grids[25] é disponibilizar os recursos ociosos para quem precisa, podendo a grid limitar-se a uma instituição, ou ser estendida a outras instituições que estejam dispostas a colaborar.

Para gerenciar os recursos e usuários, utiliza-se um grid middleware, como MyGrid[28] ou Globus Toolkit[24, 231, que é uma camada de soffware, entre o sis- tema operacional e as aplicações, que fornece a abstração de grid e permite que um usuário que deseja utilizar um recurso computacional especifique seus pré-requisitos, como CPU, RAM e disco disponíveis, bem como sistema operacional e outros pré- requisitos de soffware. Um grid middleware também é responsável pela autenticação dos usuários, descobrimento e gerência de recursos, além da submissão dos jobs e coleta de resultados.

O uso de grids geograficamente distribuídos é uma realidade, tanto no Brasil quanto mundialmente. Instituições cooperam entre si, fornecendo recursos ociosos umas às outras, em troca da disponibilidade de recursos quando necessário. Quando a barreira inter-instituição é ultrapassada, aumenta-se a preocupação com segurança. Disponibilizar hardware ocioso para pessoas que estejam precisando é uma atitude nobre, mas não se deve pôr em risco o sistema que receberá a aplicação convidada.

Por isso, é imprescindível haver isolamento entre os sistemas convidados e locais. Outro problema que surge pela utilização de máquinas de terceiros é a falta de controle sobre o sistema. Alguém que empresta uma máquina para outra pessoa executar uma aplicação não vai querer que seu sistema seja alterado, o que deixa o usuário convidado sem muita liberdade sobre o ambiente de execução de sua aplicação. Há casos em que para a aplicação ser executada corretamente deve ser feita alguma modificação no sistema, como a instalação de uma biblioteca, ou a substituição por uma versão específica de bibliotecas. Nestes casos, o usuário remoto deverá procurar outra máquina hospedeira para sua aplicação.

Como o controle sobre a máquina é local, o responsável pela máquina pode a qualquer momento precisar utilizá-la, movê-la para outro local, realizar algum pro- cedimento de manutenção, ou, até por um descuido, reiniciar o sistema sem checar se há usuários remotos utilizando-a. Em qualquer desses casos, o processamento realizado seria perdido e o usuário remoto teria que iniciar novamente seu processo em outra máquina hospedeira. A possibilidade de interromper o processamento e continuá-lo em outra máquina, fazendo a migração da aplicação, seria altamente desejável, além de permitir a implementação de balanceamento de carga através d a migração de aplicações.

Para realizar migração, pode-se usar checkpointing. Checkpointing é uma técnica que consiste em, de tempos em tempos, salvar o estado da aplicação para ser utilizado posteriormente, caso seja necessário. Técnicas similares[32, 12, 29, 331 são utilizadas com eficácia em sistemas homogêneos, como clusters de PCs, mas não são adequadas a grids, devido a grande heterogeneidade tanto de hardware quanto de software.

O problema da migração de processos é a dificuldade de se identificar o escopo dos mesmos. Processos não têm um escopo bem definido, podendo, a qualquer momento, utilizar novos arquivos, abrir novas conexões de rede, ou requisitar novos recursos, impedindo definir o que deve ou não ser migrado juntamente com o processo.

Devido ao aumento de camadas de software, o código do usuário passa a não mais depender apenas do hardware disponível, mas também do sistema operacional, das bibliotecas de sistema e dos compiladores disponíveis. Dessa forma, mesmo havendo o hardware disponível para o usuário, não será possível executar sua aplicação caso não haja um sistema operacional específico instalado, ou de alguma biblioteca da qual sua aplicação dependa.

execução de aplicações do tipo bag-of-tasksl, mas ainda há espaço para melhorias, como vimos acima.

Visando remover os problemas descritos acima, nesta dissertação propomos que os usuários não mais submetam aplicações diretamente ao grid, mas máquinas vir- tuais contendo todo o conjunto de software necessário ou mais adequado à sua aplicação em especial. Mais ainda, a submissão de aplicações através de máqui- nas virtuais deverá ser transparente, mantendo o atual processo de submissão de aplicações a grid.

Há diversos tipos e implementações de máquinas virtuais. Para nossa finalidade, precisamos de máquinas virtuais que permitam a execução de sistemas operacionais convencionais, mantendo a ABI (application binary interface) compatível com as aplicações existentes, para minimizar o trabalho na adoção do novo paradigma.

Esta proposta traz consigo soluções e novos problemas. Como solução imediata, temos a eliminação das dependências de software. Como não existe "almoço grátis", temos como contrapeso o overhead da camada adicional introduzida na arquitetura

- a saber, o monitor de máquinas virtuais (virtual machine monitor - VMM) - e

o software adicional submetido juntamente com a aplicação do usuário (a máquina virtual).

Além do benefício citado acima, o uso d a virtualização permitirá um melhor isolamento entre os usuários da grid, além de permitir a implementação de técnicas de migração, que podem ser usadas para balanceamento de carga e tolerância a falhas.

Para validar a proposta, medimos a sobrecarga introduzida pela virtualização e, como pode ser verificado na seção de experimentos, concluímos que a de processa- mento é irrisória. Com relação à sobrecarga d a migração, propomos, implementamos e avaliamos técnicas para minimizá-la, em diferentes cenários.

O processo de migração se dá explorando a estrutura física dos sistemas de arquivos[35, 14, 18, 5, 191, a preocupação dos desenvolvedores de sistemas operaci- onais em manter a compatibilidade com versões anteriores de sistemas operacionais e também o software encontrado comumente em diferentes distribuições Linux.

Uma máquina virtual submetida ao grid pode conter programas, bibliotecas, ou outros tipos de software que também se encontram na máquina física de destino, mas com diferenças necessárias ao usuário. Nesse caso, é desejável que se transfira

Aplicações paralelas cujas tarefas são independentes.

apenas a parte que não se encontra na máquina de destino[30], que é a forma como resolvemos o problema da migração.

Em resumo, as contribuições desta dissertação são:

o Estudo da utilização de máquinas virtuais em ambientes de grades computa- cionais: a virtualização permitirá remover as restrições de software, proverá isolamento entre as aplicações dos usuários e permitirá a implementação d a migração que, por sua vez, possibilitará a implementação de técnicas de ba- lanceamento de carga e tolerância a falhas;

o Proposta e implementação de técnicas para minimizar a sobrecarga da migra- ção;

e Avaliação da sobrecarga introduzida pela virtualização, para aplicações cien- tíficas CPU bound;

0 Avaliação do sistema implementado, em diferentes cenários de (grids)

Dividimos a dissertação da seguinte forma: no capítulo 2, fazemos uma breve des- crição de máquinas virtuais, suas aplicações e principais formas de implementação. Descrevemos a utilidade de máquinas virtuais em ambientes de grades computa- cionais no capítulo 3. No capítulo 4, descrevemos o sistema experimental e sua implementação. Damos prosseguimento, no capítulo 5, aos experimentos e resul- tados obtidos. No capítulo 6, expomos os trabalhos relacionados, e apresentamos nossas conclusões no capítulo 7.

Capítulo

2

Máquinas Virtuais

Uma máquina virtual é um ambiente criado em software, que simula o comporta- mento de uma plataforma computacional. A máquina real, que está executando a virtual, é chamada de hospedeira, por fornecer os recursos de hardware necessários à execução da máquina convidada (virtual).

Assim como modelos computacionais procuram reproduzir o mundo real, as má- quinas virtuais reproduzem outras máquinas reais. Devido ao aperfeiçoamento das tecnologias de processadores e memória, tal reprodução não possui mais restrições computacionais. E possível executar um computador em outro, sendo este igual ou completamente diferente do hospedeiro.

A seguir, são apresentadas algumas aplicações e técnicas de implementação de máquinas virtuais.

2.1

Motivação

2.1.1

Emulação

É muito comum um usuário possuir um certo hardware e querer executar software desenvolvido para outra arquitetura de hardware. Com computadores de uso geral, como PCs, é possível desenvolver um programa que se comporte como a arquitetura desejada. Esses programas são chamados de emuladores, e têm por objetivo executar software desenvolvido para uma determinada arquitetura.

Normalmente, se utiliza emuladores de arquiteturas diferentes d a máquina real. Mas nada impede que seja desenvolvido um emulador para executar na arquitetura que se deseja emular[l]. Tal uso não é muito comum, por existirem técnicas mais eficientes de simular o comportamento da arquitetura da máquina real, aproveitando recursos do próprio hardware.

Existem diversos emuladores disponíveis na internet para download. Os mais comuns são os que emulam video-games e computadores antigos. Com eles, é possível executar jogos e programas que não estão disponíveis para máquinas recentes.

2.1.2

Simulação

Um simulador visa reproduzir com fidelidade todos os aspectos da arquitetura alvo. Não basta que o resultado seja o mesmo, os mecanismos que levam ao resultado também devem ser os mesmos. O objetivo é, além de reproduzir o resultado obtido com a execução do binário, reproduzir o comportamento interno da arquitetura.

E muito útil para estudo de arquitetura de computadores, para propostas de modificações em arquiteturas existente, ou propostas de novas arquiteturas, podendo estimar o desempenho, sem a necessidade de se criar um protótipo real do hardware.

2.1.3

Execução de ambientes diferentes

Uma necessidade que se torna cada vez mais significativa é a execução de sistemas operacionais diferentes em uma mesma máquina. Muitos profissionais e estudantes precisam utilizar mais de um sistema operacional, ou sistemas operacionais iguais configurados de forma diferente, ou com programas e bibliotecas de versões diferen- tes. Como é financeiramente inviável alocar uma máquina física para cada sistema operacional, estes usuários acabam possuindo apenas uma máquina. A solução mais comum para este problema é o dual-boot (dupla inicialização do sistema), ou seja, possuir os dois ou mais sistemas operacionais instalados no disco d a máquina, e selecionar no momento d a inicialização qual deve ser ativado. Essa solução é satis- fatória quando não há a necessidade de se alternar entre os sistemas operacionais frequentemente. Quando houver tal necessidade, por exemplo, no desenvolvimento de aplicações multi-plataforma, é desejável executar os dois sistemas operacionais concorrentemente, o que é impossível utilizando somente os recursos fornecidos pelo

hardware de PCs.

2.1.4

Experimentos de Risco

Para profissionais e pesquisadores da computação, é comum surgir a necessidade de se testar um software ou procedimento que, se não correr tudo como planejado, podem causar danos irreparáveis ao sistema ou aos dados armazenados. Uma solução

pouco prática é fazer backup antes dos experimentos. Ao invés disso, uma máquina virtual poderia ser usada, já que destruindo-a não acarretará nenhum dano real.

Como exemplo de aplicação, podemos citar honeypots. Honeypots são máquinas deixadas propositalmente como alvo para ataques em uma rede, com o objetivo de detectar tentativas de invasão ou de acesso não-autorizado à rede. Em vez de se usar uma máquina real, pode-se alocar uma máquina virtual para executar o honeypot.

2.1.5

Rede

Em aplicações de rede, há a necessidade de se ter disponíveis múltiplas máquinas inter-conectadas. Muitas das vezes, isso não é possível por falta de recursos, ou não é possível em tempo hábil. A solução é executar diversas máquinas virtuais, em uma mesma máquina física, provendo também uma forma de conexão entre elas.

Uma vantagem muito grande de se utilizar máquinas virtuais para esse fim, é a facilidade de criação e alteração da topologia da rede virtual, já que não há necessidade de cabos e equipamentos reais para se montar uma rede extremamente complexa.

2.1.6

Proteção entre usuários

Em ambientes multi-usuários surge a necessidade de se modificar o sistema, ou adicionar bibliotecas e programas diferentes, que podem interferir no funcionamento de outros programas ou usuários. Em alguns casos, utiliza-se máquinas separadas, o que acaba sendo desperdício de recursos.

Fornecer uma máquina virtual a cada usuário é uma forma simples de atender a necessidades diferentes, e às vezes mutuamente exclusivas. Cada usuário, então, pode administrar seu sistema virtual por completo, modificando o que bem entender, sem prejudicar aos outros usuários e seus programas, nem ao sistema hospedeiro. O usuário passa a ser o administrador de sua máquina virtual, não precisando pedir permissão a ninguém, nem aguardar por alterações no sistema.

2.2

Técnicas para desenvolvimento de máquinas

virtuais

Existem diferentes formas de se desenvolver uma máquina virtual. Cada uma com seus prós e contras, com suas peculiaridades e objetivos.

2.2.1

Emulação

Emulação[l, 131 consiste em reproduzir o funcionamento de uma arquitetura (alvo), normalmente, utilizando outra (hospedeira). Um software interpretador recebe como entrada um binário desenvolvido para a arquitetura alvo, e o interpreta, reprodu- zindo o comportamento esperado utilizando o hardware da arquitetura hospedeira. Como o hardware alvo não está disponível, deve ser feita uma tradução das instruções da arquitetura alvo para as da hospedeira. O que normalmente ocorre, é que para executar uma instrução da arquitetura alvo, são necessárias diversas instruções da hospedeira, por não haver uma equivalência direta no conjunto de instruções, causando assim, uma (normalmente grande) degradação de desempenho. Essa técnica é muito utilizada quando se deseja emular uma arquitetura ultrapas- sada em máquinas recentes. Nesses casos, o desempenho não se torna um problema.

2.2.2

Virtualização

A técnica de virtualização[9, 13,4] consiste em fornecer um ambiente idêntico ao da máquina real. Por isso, é possível executar partes do binário desejado diretamente em hardware, sem a necessidade de interpretação por software. Em máquinas x86, isso não pode ser feito para todas as instruções.

As partes do binário que podem ser executadas diretamente pela CPU, são exe- cutadas na mesma velocidade (ignorando efeitos de cache, esvaziamento de pipeline, e outros detalhes de otimização) do hardware real. As partes que não podem ser exe- cutadas, como instruções privilegiadas, devem ser tratadas pelo monitor d a máquina virtual (VMM)

.

Sistemas operacionais desenvolvidos para a máquina hospedeira podem ser exe- cutados pela máquina virtual sem qualquer modificação.

No caso da arquitetura x86, a virtualização é uma tarefa muito complexa, pois instruções privilegiadas, quando executadas em modo usuário, falham silenciosa- mente. Para resolver esse problema, utiliza-se uma técnica chamada binary rewri- ting, que consiste em localizar as instruções privilegiadas e substituí-las por traps que serão interpretadas pelo monitor de máquinas virtuais.

Para evitar alguns problemas da virtualização, a para-virtualização[37, 211 visa for- necer um hardware virtual com algumas diferenças do real. Essas modificações podem visar menor complexidade de implementação, ou maior desempenho.

Por haver diferenças entre a arquitetura real e a virtual, sistemas operacionais desenvolvidos para a arquitetura hospedeira precisam ser alterados para que seja possível sua execução na máquina virtual. Dependendo das modificações feitas na arquitetura virtual, as alterações necessárias no sistema operacional convidado po- dem ser mínimas, ou impraticáveis, sendo no caso da última, necessário escrever um novo sistema operacional para a arquitetura virtual implementada.

2.2.4

Execução em modo usuário

Um sistema operacional pode ser modificado para ser executado em modo usuário[7, 131. Dessa forma, ele passa a ser executado como um processo dentro do sistema operacional hospedeiro. São necessárias modificações no código que acessa recur- sos do hardware, e que utiliza instruções privilegiadas, para que passem a utilizar recursos fornecidos pelo sistema operacional hospedeiro, através de systern calls.

Dessa forma, diversas máquinas virtuais podem ser executadas simplesmente rodando o executável do sistema operacional modificado para modo usuário.

Pode-se fazer modificações no sistema operacional hospedeiro, para facilitar a implementação ou para melhorar o desempenho. Mas não são necessárias.

Xen: Monitor

de

Máquinas Virtuais

Xen [21] é um MMV baseado em paravirtualização para a arquitetura IA-32. Xen pode, de forma segura, executar múltiplas MVs em um único computador com de- sempenho próximo do hardware real[l5].

Xen atualmente, pode ser executado na arquitetura IA-32, especificamente em qualquer processador "P6" ou mais novo, tais como Pentium Pro, Celeron, Pentium 11, Pentium 111, Pentium IV, Xeon, AMD Athlon e AMD Duron.

Desde a versão 3 do Xen, a arquitetura X86/64 (Opterons e Xeon/64) é su- portada, enquanto que o suporte para a arquitetura IA64 (Itanium) está em de- lEspecificamente, Xen é o nome dado à implementação do VMM, mas geralmente se refere a todo sistema composto pelo VMM, máquinas virtuais e todo o conjunto de software de controle e gerenciamento relacionados.

Figura 2.1: Monitor de Máquinas Virtuais Xen

senvolvimento. Máquinas multiprocessadas são reconhecidas pelo MMV e os SOs convidados podem utilizar até 32 processadores. Há, também, suporte para exten- são de memória nas máquinas x86 (Physical Address Extension - PAE, permitindo

o uso de até 64GB de memória física.

Em um sistema Xen para IA-32, o MMV é executado no anel 0. Os SOs con- vidados devem usar os anéis 1,2 ou 3. E esperado que o SO use o anel 1 e coloque as aplicações no anel 3. O MMV tem acesso a toda a memória física disponível e é responsável pela alocação de partes da memória para os domínios. A segmentação da memória é usada para impedir que o SO convidado acesse o espaço de endereços reservado para o MMV.

nteração

entre

o

Em geral, as MVs (domínios, na terminologia Xen) são executados pelo MMV d a mesma forma em que processos são executados por um SO. Eles podem ser suspen- sos e reativados transparentemente e podem invocar serviços do MMV através das hypercalls. Diferente de uma chamada de sistema de um SO, uma hypercall não pode bloquear e deve ser vista como um mecanismo de notificação. A comunicação do MMV para o domínio toma a forma de "eventos" que substitui os mecanismos de interrupção e exceções do processador. Existem alguns tipos de eventos, cada um indicando um tipo particular de ocorrência, por exemplo a chegada de um pa- cote d a rede, ou que o pedido de leitura do disco completou. Como a comunicação

entre o MMV e os SOs convidados é apenas usada para notificações, o MMV é completamente assíncrono.

Além de exportar instâncias virtualizadas do processador, memória, rede e discos, Xen oferece também uma interface de controle para gerenciar os recursos que são compartilhados entre os domínios. O acesso a interface de controle é restrito a uma MV com privilégios especiais, conhecida como "domínio O". Ele pode criar e remover outros domínios, controlar os parâmetros de escalonamento do processador e a alocação de recursos, entre outras tarefas. O domínio O é parte necessária a todo servidor Xen, que ao executar o software de controle, separa a execução do mecanismo e da política dentro do sistema.

2.3.2

Processador e Temporizadores

Virtualizar o processador envolve prover abstrações para temporizadores e interrup- ções, como também prover um mecanismo para o compartilhamento do processador entre os domínios.

Xen provê aos SOs convidados o três tempos: uptime real, virtual e o tempo

wall-clock. O uptime real é expresso em nanosegundos e é medido desde que o sistema iniciou. O uptime virtual do domínio apenas avança quando ele está sendo executado e é usado para o escalonamento dos processos no SO convidado. O wall-

clock é especificado como um oflset para ser adicionado ao uptime real, obtendo-se, assim, a hora real. Um cliente NTP pode ser usado no domínio O para atualizar o tempo real. Cada domínio recebe um par de temporizadores, para o tempo real e o tempo virtual do domínio. O alarme do tempo virtual pode ser usado para o escalonamento dos processos no SO convidado, enquanto os outros componentes podem usar o temporizador do tempo real. Os alarmes são sinalizados através do mecanismo de evento.

O VMM pode controlar o número de eventos gerados pelos dispositivos e enviados para os domínios. Por exemplo, um SO pode pedir para receber um evento apenas após um número n de pacotes ter sido recebido e estar pronto para ser entregue, ou após decorrido um tempo

t

desde a chegada do primeiro pacote. O controle de eventos permite trabalhar com requerimentos de latência e vazão de um domínio específico.

Xen oferece três escalonadores:

baixa latência usando virtual-time warping, um mecanismo que temporaria- mente viola o compartilhamento justo "ideal" em favor de domínios que rece- beram o evento esperado de um dispositivo.

Atropos pode ser usado para reservar quotas (shares) absolutas do processador para cada domínio. Cada domínio tem um período e uma fatia do tempo de processador associados, assim o domínio deve receber uma "fatia" do proces- sador a cada "período" de tempo.

Round Robin é oferecido como um exemplo de implementação de um escalonador Xen, e funciona da mesma forma que o implementado em SOs convencionais. Os parâmetros do escalonamento, por domínio, podem ser ajustados pelo soft- ware de controle no domínio 0.

2.3.3

Memória

A alocação da memória inicial, para cada domínio, é especificada no momento d a cri- ação. A memória é, então, estaticamente particionada entre os domínios, provendo um forte isolamento. Um tamanho máximo de memória pode ser especificado: se um domínio aumenta a demanda por memória, ele pode tentar pedir outras páginas de memória para o Xen, até o seu limite especificado. Da mesma forma, o domínio pode devolver, para o Xen, páginas de memória que não esteja usando. Existe um módulo no SO convidado conhecido como "balloon driver", que ajusta o tamanho da memória física usada no respectivo domínio. Xen controla o "balloon driver" para que este reserve páginas virtuais do SO convidado e as mantenha "presas" às respectivas páginas físicas. As páginas físicas usadas podem, então, ser retiradas do domínio pelo Xen.

OS SOs convidados são responsáveis pela alocação e gerenciamento das tabelas de páginas no hardware, com o mínimo de envolvimento do Xen, que fiscaliza o uso correto do mapeamento das páginas e segmentos, apenas para assegurar a segurança e o isolamento. Sempre que o SO convidado criar uma nova entrada na tabela de páginas ( ~ o r exemplo, na criação de um processo), esta deve ser registrada no Xen. Todas as atualizações na tabela de páginas devem ser validadas pelo

MMV.

Um SO pode apenas mapear páginas que possui e não pode escrever na tabela de páginas. As atualizações são acumuladas para amortizar a sobrecarga da troca do contexto para o MMV.

2.3.4

Dispositivos

de E/S

Na sua última versão, Xen implementa a arquitetura Safe Hardware Interface, uma arquitetura que permite drivers de dispositivos, sem modificação, serem comparti- lhados por MVs isoladas, enquanto protege cada instância de SO e o sistema como um todo de falhas nos drivers. Domínios de dispositivos, na terminologia Xen, são MVs específicas para executar drivers de dispositivos. Isso permite a compa- tibilidade com todos os dispositivos que possuam drivers para o SO Linux, por exemplo. Os domínios comuns (chamados de "domínios convidados") executam um

frontend driver que se comunica através do um "canal do dispositivo", implementado no MMV, com o backend driver no domínio de dispositivos. Os domínios de dis- positivos acessam diretamente os dispositivos possuídos, entretanto as interrupções vindas dos dispositivos são tratadas primeiro pelo MMV, que notifica o domínio de dispositivos correspondente através do mecanismo de eventos. O domínio convidado troca pedidos de serviço e respostas com o domínio de dispositivos através do anel de descritores de E/S, no canal de dispositivos.

2.3.4.1 Virtualização da Rede

Do ponto de vista dos outros domínios, o backend driver de rede no domínio de dispositivos correspondente, implementa um comutador ethernet virtual, onde cada domínio pode ter uma ou mais interfaces virtuais conectadas. O backend driver é responsável por uma variedade de ações relacionadas à transmissão e recepção dos pacotes do dispositivo real. Com relação a transmissão, as seguintes ações podem ser realizadas:

Validação: o cabeçalho de cada pacote é conferido para assegurar que os endereços MAC e I P são verdadeiros. As funções de validação podem ser configuradas usando iptables, no caso do SO Linux, por exemplo.

Escalonamento: o backend driver deve escalonar o acesso dos vários domínios que possuam pacotes na fila de transmissão. A função de escalonamento assume um esquema básico de limitação da taxa de transmissão.

Registro de Eventos e Contabilidade: o backend driver pode ser configurado para registrar eventos, tal como a tentativa de um domínio enviar um pacote TCP contendo um SYN.

No recebimento dos pacotes, o backend age como um demultiplexador. Os pa- cotes são encaminhados à interface virtual correspondente, depois de realizados os respectivos registro e contabilidade.

2.3.4.2 Virtualização de dispositivos de bloco

Todos os acessos do SO convidado ao disco são feitos através da interface de dispo- sitivos de bloco virtual (virtual block device - VBD). Essa interface permite que os domínios acessem partes dos dispositivos de armazenamento visíveis ao backend de- vice. Um anel de descritores, no MMV, compartilhado entre o frontend e o backend devices, permite a troca de pedidos e respostas de acesso ao disco virtual.

2.3.5

Live Migration

Live Mzgration[l6] é usado para transferir um domínio entre diferentes máquinas, sem suspender a execução do SO convidado no domínio. Da perspectiva do usuário, a migração deve ser imperceptível.

Na implementação corrente, não há suporte para a transferência do conteúdo armazenado nos discos locais. Os administradores devem escolher uma solução de armazenamento apropriada (por exemplo, SAN, NAS, etc) para assegurar que o sistema de arquivos no SO convidado também esteja disponível na máquina destino. Quando um domínio migra, seus endereços MAC e I P também são transferidos. Por esse motivo, só podem ser transferidas as MVs que estejam dentro da mesma camada 2 de rede e sub-rede IP. Se a máquina de destino estiver em uma sub-rede diferente, o administrador precisará configurar manualmente um etherip[27] ou um túnel I P no domínio O da máquina de destino.

Um domínio pode estar usando muita memória, acarretando, assim, em uma transmissão muito demorada, mesmo em uma rede veloz. Xen, para minimizar o downtime da aplicação, mantém o domínio executando normalmente enquanto ocorre a migração, resultando na suspensão da execução do domínio migrado por um tempo entre 60 e 300 ms[16].

Capítulo 3

O

Uso da Virtualização em Grades

Comput acionais

Máquinas Virtuais deixaram de ser apenas uma ferramenta de desenvolvimento e testes, e têm sido usadas em ambientes de produção, para os mais variados fins, graças ao bom desempenho obtido nas atuais implementações dessas máquinas, tais como VMware[9], User-mode Linux[7], QEMU[13], Xen[21], entre outras.

Um exemplo de utilização de máquinas virtuais em ambiente de produção é a "hospedagem"[8] de máquinas virtuais na internet. Ao invés de hospedarem portais, ou qualquer outro serviço, hospedam máquinas virtuais, oferecendo aos clientes con- trole total sobre sua execução. De posse de uma máquina virtual, o usuário pode instalar e executar o sistema operacional de sua preferência, bem como o web server

que desejar, ou qualquer outro aplicativo. No capítulo de experimentos, apresenta- remos resultados que confirmam a baixa sobrecarga de implementações recentes de máquinas virtuais.

As soluções atuais de grids podem se beneficiar enormemente do uso de máquinas virtuais, mas há um preço a ser pago. Como pontos negativos, além da sobrecarga da virtualização, que será vista com mais atenção ao longo desta dissertação, temos:

0 Impossibilidade do uso de sistemas operacionais proprietários: este problema é específico dos monitores de máquinas virtuais implementados usando para- virtualização, pois o sistema operacional convidado precisa ser portado para a arquitetura virtual. Este problema pode ser solucionado adotando-se uma im- plementação que virtualize o hardware por completo, como VMware e QEMU, ou com o uso de hardware que suporte virtualização nativamente, como as arquiteturas Pacifica[lO] e VT[17], da AMD e Intel, respectivamente;

Necessidade de se ter o monitor de máquinas virtuais instalado nas máqui- nas da grid: um custo administrativo que, dependendo do administrador do sistema, pode ser desprezível ou inviabilizador;

0 Suporte dos desenvolvedores: é necessário que o projeto do monitor de má- quinas virtuais continue em desenvolvimento. Caso o desenvolvimento seja interrompido, pode-se adotar outro monitor de máquinas virtuais.

No entanto, acreditamos que os benefícios compensam, como veremos a seguir.

3.0.6

Restrições

de

Software

A primeira vantagem, é a liberdade provida ao usuário para escolher seu ambiente de execução. Uma mesma máquina física pode atender a diversos usuários, cada um com necessidades distintas de soffware.

Programas desenvolvidos para sistemas operacionais diferentes, podem ser exe- cutados simultaneamente em uma máquina hospedeira de máquinas virtuais (host),

eliminando este pré-requisito.

Além de restrições quanto ao sistema operacional em si, programas podem depen- der de versões específicas de um sistema operacional, ou até mesmo de um conjunto de bibliotecas, impossibilitando a execução de outros programas que necessitem de versões diferentes.

Outro problema bem comum é a questão da atualização do sistema operacional. Apesar de ser recomendado por inúmeros motivos, como correções de falhas de segu- rança e aumento de desempenho, uma atualização pode, ocasionalmente, fazer com que programas previamente instalados produzam resultados indesejáveis. Usando máquinas virtuais, a máquina hospedeira pode estar sempre atualizada, e os pro- gramas que apresentarem incompatibilidades podem ser executados em máquinas virtuais com uma versão do sistema operacional mais antiga.

Cada um dos ítens citados acima pode ser facilmente configurado em uma má- quina virtual, já que o usuário possui total controle sobre a mesma.

3.0.7

Isolamento

Permitir acesso de terceiros ao sistema pode ser uma atitude arriscada. Apesar dos sistemas operacionais modernos, como Linux, proverem diversos mecanismos

de isolamento entre usuários, sabemos que falhas de segurança são frequentemente encontradas, e podem comprometer todo o sistema.

Máquinas virtuais fornecem mais uma camada de isolamento, entre o sistema operacional hospedeiro e o convidado, impedindo que o sistema convidado acesse qualquer recurso (que não tenha sido pré-configurado) do sistema hospedeiro.

3.0.8

Tolerância a Falhas

Em um ambiente compartilhado, onde diversos usuários podem estar trabalhando simultaneamente, o estresse do sistema é maior que em um sistema dedicado, e sua complexidade aumenta proporcionalmente ao número de usuários com necessidades diferentes.

O sistema é mais exigido tanto em termos de hardware quanto de soffware. Mais usuários significa mais acesso a disco, mais uso de CPU, memória, rede, enfim, todo o hardware sofre maior demanda. Da mesma forma, principalmente quando os usuários possuem necessidades diferentes, o software também é sobrecarregado. Controlar processos de diversos usuários, bancos de dados, logs, sistemas de arquivos, etc, se torna uma tarefa mais complexa, portanto, mais propensa a erros.

O uso de máquinas virtuais permite que esse problema seja abordado de forma simples e eficaz. A cada usuário, ou grupo de usuários com as mesmas necessidades com relação a software, é fornecida uma máquina virtual contendo todo o conjunto de soffware necessário aos mesmos. Esta máquina virtual possui seu estado de CPU, memória RAM e disco virtual independente das demais e bem definidos.

A partir deste momento, o ambiente de cada usuário (ou grupo de usuários) estará isolado dos demais, permitindo uma melhor administração e implementação de políticas de tolerância a falhas independentes umas das outras.

Cada máquina virtual em execução pode ter seu estado (CPU, memória RAM e disco virtual) salvo em um disco local ou remoto (esta técnica é conhecida por checkpointing), podendo ser restaurado posteriormente em caso de falha, o que per- mitirá continuar a execução da máquina virtual a partir de um estado consistente, evitando recomeçar todo o trabalho realizado anteriormente.

Checkpointing é apenas um exemplo de técnica de tolerância a falhas que pode ser implementada com o uso de máquinas virtuais. Um ponto interessantíssimo ao se utilizar máquinas virtuais é que cada máquina virtual pode ser "protegida" por uma técnica diferente, não necessitando que usuários com restrições mais ou menos

rigorosas tenham que entrar em comum acordo. Cada um escolhe a abordagem que lhe for mais conveniente ou apropriada.

Uma segunda situação muito delicada é quando há a necessidade de manuten- ção na máquina física, como troca de disco, cooler, mudança física da máquina de local, ou qualquer outra operação que necessite do desligamento da máquina, e a máquina está ocupada com processos de usuários. Vários processos podem já estar sendo executados há dias, por exemplo, portanto, seria desejável que o trabalho até aquele ponto não fosse desperdiçado. Mesmo que os usuários tenham optado por não utilizar métodos de tolerância a falhas, podem aproveitar as características já citadas de máquinas virtuais para salvar o estado de execução de forma que este seja retomado após o procedimento de manutenção.

3.0.9

Migração e Balanceamento de Carga

Em grandes parques computacionais é comum haver a possibilidade de escolha d a máquina onde se irá executar um trabalho. Em um determinado momento, a melhor opção disponível pode não ser, efetivamente, a mais apropriada.

Suponhamos o seguinte caso: possuímos duas máquinas: M l e M2, sendo M l 50% mais rápida que M2. Há, também, dois usuários: U l e U2, ambos necessitando executar tarefas que demandam dias de computação. O usuário U1 chega primeiro, e inicia seu processo na máquina M l , que levará alguns dias para executar o trabalho. O usuário U2, não tendo outra alternativa, inicia seu trabalho na máquina M2. Após quatro dias de execução, o trabalho do usuário U1 termina, deixando a máquina M l livre. O usuário U2 estima, pelo andamento de seu processo, que a execução de seu trabalho se encontra aproximadamente na metade. Neste momento, há uma máquina mais rápida disponível. Mas, pelo andamento do processo, não valeria a pena iniciá-lo desde o início na outra máquina. Seria ótimo se fosse possível simplesmente transferir o processo do usuário U2 da máquina M2 para a máquina M1 e retomar sua execução.

Se o trabalho do usuário U2 estiver sendo executado em uma máquina virtual, este pode interromper sua execução, transferir seu estado para a máquina mais rápida e continuar a execução do exato ponto onde parou.

Ao contrário d a migração de processos, o estado de máquinas virtuais é bem delimitado, facilitando imensamente o processo de migração.

da máquina física seja demasiado demorada, as máquinas virtuais ativas podem ser migradas para outra máquina física, evitando a interrupção dos trabalhos em execução.

Capítulo 4

Sistema de Transferência de

Máquinas Virtuais

Neste capítulo, apresentamos nossa proposta de utilização de máquinas virtuais em ambientes de grades computacionais. São discutidas suas peculiaridades, apresenta- das as abordagens escolhidas para lidar com as dificuldades encontradas e descritas as técnicas desenvolvidas e sua implementação.

4.1

Infra-estrutura

O sistema é construído utilizando como base o Xen[21] (monitor de máquinas virtu- ais), por motivos de possuir o melhor desempenho[21, 151 dentre as implementações disponíveis, estar em um estágio maduro e, ao mesmo tempo, sendo constantemente aprimorado conforme as novas versões liberadas.

O Xen exporta um hardware virtual semelhante - porém não idêntico - à ar-

quitetura x86, exigindo assim, que o sistema operacional a ser executado sobre ele seja modificado. Mas, por as diferenças serem pequenas, as modificações necessárias não são muitas. Basicamente, é necessário substituir instruções privilegiadas por chamadas ao hypervisor (o VMM).

A

ABI (application binary interface), interface entre o sistema operacional e as aplicações, não sofre modificações, o que permite que aplicações continuem sendo executadas na nova plataforma sem qualquer mo- dificação.

Cada máquina do grid deve possuir o Xen, que gerenciará as máquinas virtuais em execução na máquina hospedeira. A máquina física é dividida em domínios, cada um com uma parte d a memória RAM, disco(s) e interface(s) de rede virtuais. A gerência do sistema é feita a partir do domínio 0, que é inicializado automaticamente.

Por ele, é possível gerenciar os demais domínios e máquinas virtuais.

O sistema operacional a ser executado no domínio O é uma modificação do Linux para a arquitetura do Xen. Como aconteceu com o User-mode Linux[7], espera-se que as modificações sejam incorporadas ao fonte oficial do kernel do Linux.

Nos demais domínios, pode-se executar qualquer sistema operacional portado para a arquitetura do Xen (como Linux, NetBSD, Plan9 e FreeBSD).

Com a introdução das CPUs com suporte a virtualização em hardware (Intel VT[17] e AMD Pacifica[lO]), é possível executar qualquer sistema operacional para a arquitetura x86 sem a necessidade de portá-lo para a arquitetura paravirtualizada do Xen.

4.2

Estrutura dos Discos

Com relação aos discos e sistemas de arquivos, cada máquina do grzd passará a ter uma partição com o sistema de arquivos para o sistema operacional hospedeiro, e uma área disponível para alocar os sistemas operacionais convidados.

Dependendo dos recursos disponíveis na máquina física, pode-se utilizá-la para hospedar apenas uma única máquina virtual por vez (que teria à disposição quase todos os recursos de hardware da máquina física, excetuando-se apenas o necessário ao VMM), ou diversas máquinas virtuais simultaneamente.

Caso se deseje executar apenas uma máquina virtual por vez, pode-se reservar uma única partição no disco físico, que será destinada a alocar o sistema de arquivos convidado. Esta abordagem é bastante simples, e não exige esforços por parte do administrador do sistema.

Se o objetivo for executar concorrentemente duas ou mais máquinas virtuais em uma mesma máquina hospedeira, a alocação de espaço em disco já não é trivial.

A

alocação e desalocação de espaço para máquinas virtuais, que se iniciam e terminam em momentos distintos, pode ocasionar a fragmentação do espaço livre em disco, impedindo que o mesmo seja alocado para uso em uma máquina virtual.

Uma alternativa a criar e remover partições convencionais no disco é armazenar os sistemas de arquivos convidados em forma de arquivos convencionais no sistema operacional hospedeiro. Esses arquivos podem, então, ser utilizados pelas máquinas virtuais como virtual block devices. Apesar de muito mais conveniente, o uso de file- backed file systems[34] pode acarretar em maior overhead, dependendo da utilização

que a máquina virtual faz do disco, além da posição em que os blocos do disco virtual forem armazenados no disco real, pois os sistemas operacionais otimizam o acesso sequencial ao disco. Arquivos muito grandes podem ser alocados mais ou menos continuamente no disco, ou completamente fragmentados. Isso será feito de acordo com a disposição dos blocos livres no disco. Um sistema de arquivos ''velhon1 tem menos chances de oferecer grandes áreas contíguas para armazenar os arquivos que um sistema de arquivos recém criado e populado. Como os sistemas operacionais procuram ordenar o acesso a disco de modo a obter melhor desempenho considerando a linearidade do acesso, um sistema de arquivos file-backed, caso esteja muito fragmentado, pode reduzir consideravelmente o desempenho do sistema como um todo.

Uma melhor abordagem com um bom comprometimento entre praticidade e desempenho, é o uso do logic volume manager (LVM)[3]. Com o LVM, podemos utilizar uma grande partição no disco físico, ou mesmo todo um disco à parte, para armazenar os sistemas de arquivos convidados de forma simples e sem grandes perdas de desempenho. Esta área é chamada de volume group. O LVM divide a área alocada em blocos de mesmo tamanho, chamados de physical extents (PE). Da mesma forma como um sistema de arquivos utiliza diversos blocos para alocar os arquivos, o LVM utiliza diversos physical extents para alocar um logical volume (LV). Cada logical volume será visto pelo sistema operacional como uma partição, e poderá ser formatado e populado com um sistema de arquivos convidado. O LVM procura alocar os PEs de forma contínua, para obter um .melhor desempenho, mas quando não é possível, a alocação pode ser feita utilizando PEs descontínuos, que apesar de não ser tão eficiente, é eficaz. A figura 4.1 mostra uma visão geral do LVM

.

4.3

Transferência dos Discos Virtuais

Os dados em disco são a parte mais critica da migração, portanto, merecem atenção especial e são o foco principal deste trabalho, que será discutido nesta seção.

Um fator que aumenta muito a complexidade da manipulação dos sistemas de arquivos é a grande quantidade de variações encontradas. Foi-se o tempo em que os dados eram atrelados ao código. E, da mesma forma que os programas se separaram

lQue sofreu muitas gravações e exclusões, principalmente de arquivos muito grandes.

Grupo de

volumes

**,..

~.~~...~...~...~.~~..*~...~~.~...~.~.~....~~.~...~...~.~*....~~~.~~..*..,...~...,.,,~

** **** *e* ' t

Figura 4.1: Visão geral do LVM

das bases de dados, permitindo diversas combinações de SGBDs2 e interfaces de usuário, os sistemas operacionais se separaram dos sistemas de arquivos.

Há inúmeros sistemas de arquivos open source e comerciais disponíveis para um mesmo sistema operacional. Por exemplo: para Linux, os mais comuns atualmente são o ext3 e o ReiserFS, enquanto que para WindowsXP, há a opção de se utilizar FAT32 ou NTFS. Cada um com suas características e estruturas de dados próprias. Isso, sem levar em consideração possíveis extensões, o que torna ainda mais complexa a manipulação dos sistemas de arquivos.

Uma característica que todos os sistemas de arquivos compartilham é da divisão do mesmo em blocos. Um dos motivos de o fazer, é a limitação de endereçamento. Ao invés de endereçar bytes, endereça-se blocos, permitindo o uso de maior espaço de armazenamento com o mesmo tamanho de endereço. Ao identificar o tamanho do bloco utilizado pelo sistema de arquivos, a complexidade de manipulação do mesmo é reduzida drasticamente.

O que torna os dados em disco a parte mais crítica do sistema é a imensa va- riedade de programas e bibliotecas disponíveis para os usuários. Essa variedade é justamente um dos principais atrativos do uso de máquinas virtuais, pois uma padronização total não pode agradar a todos. No entanto, os sistemas instalados costumam possuir similaridades significativas uns com os outros, mesmo que não sejam completamente compatíveis.

Uma forma de se migrar os dados do disco é ler o sistema de arquivos (para tanto, é necessário conhecer sua estrutura), verificar quais arquivos são encontrados na má- quina de destino e transferir apenas os que faltam. Esta abordagem possui algumas desvantagens, uma delas é a necessidade de se conhecer a estrutura e organização dos vários sistemas de arquivos atuais.

Outra forma, é aproveitar o fato dos sistemas de arquivos serem divididos em blocos de tamanho fixo, usualmente 4KB, e dividir os arquivos em pedaços de igual tamanho para armazená-los em disco. Assim, podemos comparar blocos de origem com blocos de destino, evitando a complexidade de se conhecer a estrutura do sis- tema de arquivos, bastando saber apenas o tamanho de bloco que o sistema utiliza. Para comparar os blocos de destino com os de origem, de forma eficiente, po- demos obter uma assinatura digital (hash) dos blocos, e compará-las, ao invés de comparar os dados em si. Optamos pelo algoritmo SHAI, que gera hash de 20

bytes. Considerando o tamanho dos blocos de 4KB, o overhead criado pelo hash

será de menos de 0,5% do tamanho do disco d a máquina virtual, possibilitando uma economia muito maior do volume de dados a ser transferido efetivamente.

4.3.0.1 Explorando a Similaridade dos Sistemas

O uso da técnica de hash permitirá a identificação eficaz dos "trechos" de um sistema de arquivos pertencentes também a outro.

Ao aplicar essa técnica à migração de máquinas virtuais, conseguimos evitar a transferência de arquivos, ou partes de arquivos, já existentes localmente, sem a necessidade de se conhecer por completo a estrutura dos sistemas de arquivos envolvidos, mesmo que sejam completamente diferentes, um do outro.

Foram desenvolvidos um servidor e um cliente para transferência de sistemas de arquivos, que fazem uso de hashing para evitar transferência desnecessária de dados. O servidor tem por objetivo disponibilizar um sistema de arquivos qualquer, que pode ser usado em uma máquina virtual. O cliente, conecta-se ao servidor, e

requisita o envio do hash, para então requisitar apenas os blocos que não podem ser encontrados no sistema de arquivos local.

Os sistemas de arquivos são divididos em blocos de tamanho fixo, determinado no momento d a formatação da partição. Os blocos são alocados para armazenar informações sobre o próprio sistema de arquivos (meta-dados), como número total de blocos e blocos disponíveis, e para armazenar os arquivos e diretórios criados pelos usuários (os dados, em si).

Independente do sistema de arquivos utilizado, cada arquivo do sistema será dividido em blocos e, normalmente, é armazenado de forma descontínua. O tamanho padrão usado atualmente para os blocos é de 4 kilobytes.

Essas características serão exploradas nesse trabalho, para realizar a transferên- cia dos sistemas de arquivos de forma eficiente. Passaremos a enxergar os sistemas de arquivos como um conjunto de blocos de tamanho fixo, pois assim o são. Esta forma de visualização é mais eficiente, para nosso propósito, do que enxergá-los como um conjunto de bytes, que é muito simplista e ineficiente, ou de arquivos e diretórios, sendo esta última muito complexa e específica de cada sistema de arquivos.

Um arquivo de 8Kb seria armazenado d a mesma forma (de acordo com a nossa vi- são do sistema de arquivos) em diversos tipos de sistemas de arquivos, como ext2[35] (por conseqüência, ext3), reiserfs[l4], fat32[18], e ntfs[5, 191. Ou seja, seria dividido em dois blocos de 4Kb cada.

Cada sistema de arquivos identifica seu conteúdo utilizando um sistema próprio. Por exemplo, o ext2 identifica os arquivos através de estruturas denominadas inodes. Então, devemos utilizar algum meio para identificar os diversos blocos contidos nos sistemas de arquivos que serão manipulados.

Para tal, usaremos hashing. Uma função de hash tem como entrada um número arbitrário de bytes, e gera como saída um número fixo de bytes. A saída da função de hash pode ser usada como uma "assinatura digital". Existem diversos algorit- mos de hash, dos quais, muitos são usados para fins criptográficos. Foi escolhida a SHA-I, por ser uma das mais seguras funções de hash, e por não demandar muito tempo de computação. Por ser computacionalmente inviável encontrar dois conjun- tos de entrada diferentes entre si que possuam o mesmo hash[26], podemos utilizar hashing como forma de identificação dos diversos blocos pertencentes aos sistemas de arquivos.

Migração das Máquinas Virtuais

O contexto de uma máquina virtual é constituído de seu estado (registradores da CPU), conteúdo da memória principal (RAM) e conteúdo da memória secundária (discos). Desde o início de sua execução, até sua finalização, serão esses os recursos necessários à máquina virtual, ao contrário de processos[32] que, de maneira geral, durante sua execução, podem alocar ou desalocar recursos (arquivos, sockets, etc) de forma a impossibilitar a delimitação precisa de seu contexto.

A

migração de máquinas virtuais consiste em:

e Interromper a execução da máquina virtual, para que se obtenha um estado consistente;

e Transferir a CPU, memória RAM e disco virtuais;

e Iniciar uma nova máquina virtual na máquina de destino, e restaurar o estado da máquina virtual migrada.

O primeiro e o último ítens são realizados de forma trivial, utilizando procedi- mentos do monitor de máquinas virtuais (Virtual Machine Monitor - VMM).

Não há qualquer dificuldade na transferência da CPU virtual, por se tratar de uma quantidade desprezível de dados, principalmente se comparada ao tamanho da memória e do disco virtuais.

O problema, propriamente dito, se inicia na transferência d a memória RAM, e culmina na transmissão do disco virtual.

A quantidade de dados a ser transferida pode variar bastante, de acordo com cada caso. Um sistema operacional pode ser executado em uma máquina (real, ou virtual) com 8 ou 16 megabytes de memória, ao passo que outro pode exigir gigabytes de memória para sua execução.

Da mesma forma, varia o tamanho do disco virtual. Um sistema mínimo pode utilizar apenas alguns megabytes de espaço em disco, enquanto outro pode exigir dezenas ou centenas de gigabytes.

Atualmente, o espaço em disco necessário para uma instalação Linux suficiente para ser usada em uma máquina de um grid, é de aproximadamente 600 megabytes, podendo chegar a algo em torno de 3 gigabytes (uma instalação "exagerada" para

Em um ambiente de grid comum, um usuário não pode assumir que será possí- vel utilizar toda a memória da máquina, por ser um ambiente compartilhado. Da mesma forma, uma máquina virtual (no caso comum) irá alocar apenas uma parte da memória RAM da máquina real, permitindo que outras máquinas virtuais sejam instanciadas.

Sendo assim, o disco se torna a parte mais crítica da migração, por ser (na grande maioria dos casos) muito maior que a memória RAM.

4.5

Implementaçáo

Para o ambiente experimental, foi necessário o desenvolvimento das aplicações que serão descritas a seguir:

4.5.1

Ferramentas de

hashing

Foram desenvolvidas ferramentas para gerar os arquivos de hash e índice, que serão necessários ao software cliente e servidor.

A ferramenta shafs toma como entrada uma imagem de um disco virtual, e produz um arquivo contendo o hash de cada bloco do mesmo. Este arquivo será utilizado pelo software servidor de discos, que o enviará ao cliente, para que o mesmo identifique blocos idênticos aos disponíveis localmente.

A ferramenta mkidx utiliza o arquivo de hash gerado anteriormente, e gera um outro de índice, ordenado pelo hash, para agilizar a pesquisa, e contendo a posição no disco virtual do bloco correspondente. O software cliente o usará para acelerar a pesquisa por blocos locais.

4.5.2

Servidor e cliente de discos virtuais

O servidor de discos virtuais utiliza um arquivo de imagem de um disco virtual, e seu arquivo de hash correspondente. Ao receber uma conexão TCP, envia os hashes do disco provido, e aguarda por requisições (de blocos não encontrados localmente) do cliente. Caso o cliente não encontre algum bloco localmente, prosseguirá verificando quantos dos blocos seguintes também não são encontrados, e faz uma requisição contendo a posição do primeiro bloco não encontrado, e o número de blocos a serem transferidos, a fim de minimizar a latência da comunicação. O servidor, então, lê os blocos requisitados do disco e os envia ao cliente. Após a transferência, o servidor

aguarda por mais requisições, ou a informação de término da migração por parte do cliente. O Algoritmo 1 descreve o funcionamento do software servidor.

Algoritmo 1 Sqftware Servidor Aguarda conexão

Open(hash) Open(dados) Send(hash)

Receive (inicio

,

count)

while inicio

#

-1 e count

#

-1 do

FSeek(dados

,

inicio) for i +- 1 to count do bloco t FRead(dados) Send(b1oco) end for Receive(inicio

,

count) end while

O software cliente conecta-se ao servidor, e usa como entrada um arquivo de imagem de disco virtual local e seu respectivo arquivo de índice. Após a conexão, recebe os hashes do servidor, e pesquisa em seu arquivo de índice por blocos com o mesmo hash. Caso o bloco seja encontrado, o cliente realiza uma cópia local do bloco, caso contrário, verifica quantos mais, em seqüência, necessita e faz a requisição ao servidor. O comportamento do software cliente é descrito no Algoritmo 2.

Versões modificadas foram feitas utilizando bibliotecas de compressão Zlib[20] e LZ0[31], com a única diferença de compactar os blocos de dados enviados do servidor ao cliente.

4.5.3

Versão iterativa

A fim de se oferecer um procedimento equivalente ao live migration[l6] para o disco virtual, foi implementada uma versão iterativa do software cliente e servidor.

O funcionamento difere da versão original do cliente e servidor no seguinte as- pecto: ao invés do servidor utilizar um arquivo de hash previamente gerado, é feita a varredura do arquivo de imagem do disco virtual, calculando-se e armazenando- se em memória o hash de cada bloco do disco. Durante esta primeira iteração, os blocos de dados são transferidos ao cliente. Na segunda iteração, a máquina virtual é interrompida para evitar novas alterações no disco virtual, o hash é calculado no- vamente e enviado ao cliente que, dessa vez, requisita apenas os blocos cujo hash

Algoritmo - 2 So,ftware Cliente Conecta ao servidor Open (index) Open(disco-in) Open(disco-out) Receive ( h a s h ) inicio t count t O num-blocos t Conta(hash) for i t 1 t o num-blocos do if Find(hash[i]) then if count

>

O then

Send (inicio, count)

for j t O t o count do Receive(b1 oco) Write(disco-out, bloco) end for count t O end if FRead(disc0-in, bloco) FWrite(disc0-out, bloco) else if count = O then inicio t i end if count t count

+

1 end if end for if count

>

O then Send(inici0, count) for j t O t o count do Receive(b1 oco) Write(disc0-out, bloco) end for end if Send(-1, -1)

difere dos da iteração anterior, determinando, assim, quais foram modificados entre a primeira e segunda iteração. Os blocos modificados são, então, transferidos.

Esta versão é utilizada para minimizar o downtime da aplicação do usuário, podendo ser usada para migrar o disco virtual contendo os dados do usuário, sem a necessidade de interromper o processamento.

Capítulo

5

Met odologia Experiment

a1

Neste capítulo, temos a parte experimental do estudo. Esperamos avaliar a sobre- carga causada pelo monitor de máquinas virtuais; demonstrar a aplicabilidade da implementação, verificando a presença de blocos idênticos na estrutura física de dis- cos de diferentes instalações Linux; e quantificar a sobrecarga causada pela migração dos discos virtuais.

5.1

Ambiente de Testes

Para avaliar o sistema, utilizamos 3 versões da distribuição Slackware (9, 9.1 e 10), mantendo a mesma seleção de pacotes. As partições foram formatadas com blocos de 4KB (o tamanho padrão). Após a instalação, foram redimensionadas para eliminar todo o espaço não utilizado, e foram geradas imagens em arquivo, por motivos de praticidade para a realização dos experimentos. O tamanho das imagens de cada uma das três versões foi de 706MB, 910MB e 990MB, respectivamente.

Para cada imagem, foi gerado um arquivo contendo o hash SHAl[6] de cada bloco da imagem. A partir do arquivo de hash, foi gerado um de índice, ordenado pelo hash, contendo (além do hash) o índice do bloco onde se encontra a primeira ocorrência do hash no arquivo de imagem, pois podem haver blocos idênticos em um mesmo sistema de arquivos.

O arquivo de hash é uma representação do sistema de arquivos, contendo, ao invés dos blocos de dados de 4096 bytes, blocos de assinaturas digitais de 20 bytes, e será enviado pelo software servidor de imagens (que pode estar tanto na mesma máquina física que a máquina virtual a ser migrada, quanto em outra máquina qualquer que possua a mesma imagem do sistema utilizado) ao software cliente, ou seja, a máquina de destino da migração. A transferência do hash acarreta em um
