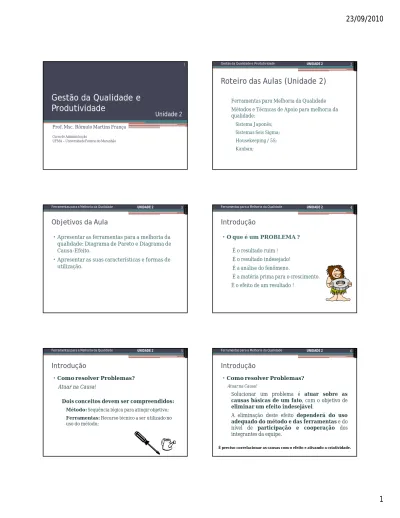

Gestão da Qualidade e
Produtividade
Prof. Msc. Rômulo Martins França Curso de Administração
UFMA – Universidade Federal do Maranhão
Unidade 2
1
Roteiro das Aulas (Unidade 2)
▫Ferramentas para Melhoria da Qualidade
▫Métodos e Técnicas de Apoio para melhoria da qualidade:
Sistema Japonês;
Sistemas Seis Sigma;
Housekeeping / 5S;
Kanban;
Gestão da Qualidade e Produtividade UNIDADE 2 2
Objetivos da Aula
•Apresentar as ferramentas para a melhoria da qualidade: Diagrama de Pareto e Diagrama de Causa-Efeito.
•Apresentar as suas características e formas de utilização.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 3
Introdução
•O que é um PROBLEMA ?
▫ É o resultado ruim !
▫ É o resultado indesejado!
▫ É a análise do fenômeno.
▫ É a matéria prima para o crescimento.
▫É o efeito de um resultado !
Ferramentas para a Melhoria da Qualidade UNIDADE 2 4
Introdução
•Como resolver Problemas?
Atuar na Causa!
Ferramentas para a Melhoria da Qualidade UNIDADE 2 5
Introdução
•Como resolver Problemas?
Atuar na Causa!
▫Solucionar um problema é atuar sobre as
2
Ferramentas para a Melhoria da Qualidade
Gestão da Qualidade e Produtividade UNIDADE 2 7
1. Diagrama de Pareto 2. Diagrama de Causa-Efeito 3. Estratificação 4. Folha de Verificação 5. Histograma 6. Diagrama de Dispersão 7. Gráfico de Controle
Diagrama de Pareto
•É um gráfico de barras que ordena as frequências das ocorrências, da maior para a menor, permitindo a priorização dos problemas.
•Seu objetivo principal é detectar quais problemas são
fundamentais e separá-los dos mais comuns.
•Parte do princípio que temos muitos problemas sem
importância frente a outros com mais importância.
•Auxilia em especial na visualização e identificação das
causas ou problemas mais importantes, possibilitando a concentração dos esforços sobre eles.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 8
Histórico
Diagrama de Pareto•O economista italiano Vilfredo Pareto constatou, no século XVI, que 80% da riqueza mundial estavam
nas mãos de 20% da população.
•Constatou-se que a proporção (80/20) ocorre com frequência no cotidiano e que pode ser usada na análise de problemas.
•Exemplos:
▫80% do valor dos estoques corresponde a 20% dos itens estocados.
▫80% dos atrasos de entregas correspondem a 20% dos fornecedores.
▫80% dos problemas de qualidade ocorrem em 20% dos itens fabricados.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 9
Exemplo 01
Diagrama de ParetoAplicação da análise de Pareto para melhorar a qualidade de itens comprados.
▫A primeira coluna indica os fornecedores e a segunda o número de itens defeituosos encontrados.
a) Totaliza-se a quantidade de defeituosos.
b) Calcula-se daí a participação percentual individual de cada fornecedor.
c) Reordena-se então, as linhas da tabela em ordem decrescente das participações individuais.
d) Por fim, calcula-se a participação acumulada.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 10
Nota-se que se ações de qualidade forem tomadas sobre os 3 primeiros fornecedores, elimina-se aproximadamente 80% dos defeitos.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 11
Exemplo 01
Diagrama de ParetoNota-se que se ações de qualidade forem tomadas sobre os 3 primeiros fornecedores, elimina-se aproximadamente 80% dos defeitos.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 12
Exemplo 01
Diagrama de ParetoDiagrama de Pareto
Ferramentas para a Melhoria da Qualidade UNIDADE 2 13
Diagrama de Pareto
Ferramentas para a Melhoria da Qualidade UNIDADE 2 14
Diagrama de Pareto
Ferramentas para a Melhoria da Qualidade UNIDADE 2 15
Diagrama de Pareto
Ferramentas para a Melhoria da Qualidade UNIDADE 2 16
Diagrama de Pareto
Ferramentas para a Melhoria da Qualidade UNIDADE 2 17
Diagrama de Pareto
4
Diagrama de Pareto
Ferramentas para a Melhoria da Qualidade UNIDADE 2 19
Diagrama de Pareto
Ferramentas para a Melhoria da Qualidade UNIDADE 2 20
Ferramentas para a Melhoria da Qualidade UNIDADE 2 21
Diagrama de Pareto no excel.
Diagrama de Causa-Efeito
(espinha de peixe)•É uma ferramenta gráfica é usada para mostrar a relação entre causas e efeitos ou alguma característica de qualidade e os fatores envolvidos.
•Originalmente proposto pelo engenheiro Kaoru Ishikawa em 1943 e aperfeiçoado nos anos seguintes.
•Essas causas principais podem ainda, por sua vez, ser ramificadas em causas secundárias e/ou terciárias.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 22
Causas Efeito
Resultado
Método
Método Medição Mão de obra
Matéria prima Máquina
Meio Ambiente
Diagrama de Causa-Efeito
(espinha de peixe)•A construção do diagrama pode ser feita individualmente ou de modo participativo, em grupo podendo ser usado o
brainstorming para identificação das causas.
•Permite estruturar hierarquicamente as causas do problema ou a oportunidade de melhoria, bem como seus
efeitos sobre a qualidade dos produtos.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 23
Causas Efeito
Resultado
Método
Método Medição Mão de obra
Matéria prima Máquina
Meio Ambiente
Diagrama de Causa-Efeito
•Na manufatura usa-se o exemplo do 6 M’s para os ramos gerais do diagrama, que são: máquina, material, mão-de-obra, método, meio de medida e meio ambiente.
•Em operações de serviços podem ser utilizados ramos que designam os lugares, os procedimentos, as pessoas e as políticas utilizadas.
Metodologia
Diagrama de Causa-Efeito (Ishikawa) 1. Identificar o problema ou definir o objetivo;
2. Colocar o problema a identificar em uma caixa a direita;
3. Conduzir um grupo para formular e esclarecer todas as causas e fatores que potencialmente influenciam o problema;
4. Verificar se identificaram verdadeiras causas e não apenas sintomas.
5. Reformular as causas e efeitos identificados de modo a garantir que são variáveis do processo.
6. Organizar as variáveis em grupos que as relacionam entre si;
7. Colocar as variáveis no diagrama, de acordo com os grupos a que foram atribuídas.
8. Rever cada ramo do diagrama a outros grupos, verificando se cada variável pode ser descomposta em sub-causas;
9. Apresentar o diagrama a outros grupos, incentivando críticas, complementos e revisões.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 25 Ferramentas para a Melhoria da Qualidade UNIDADE 2 26
Exemplo: pintura danificada
Diagrama de Causa-Efeito
Exemplo: Reclamações de cliente (restaurante) Diagrama Causa-efeito (Ishikawa)
• Se os clientes reclamam que o garçom é rude, deve-se, antes de o gerente tomar qualquer ação, identificar a causa deste comportamento.
• Neste exemplo, os garçons são rudes porque estão sempre com pressa, e estão sempre com pressa porque atendem muitas mesas.
• Então o processo de atendimento das mesas deveria ser o foco da ação do gerente, em vez de
advertir os garçons para serem mais educados.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 27 Ferramentas para a Melhoria da Qualidade UNIDADE 2 28
Exemplo: Reclamações de cliente (restaurante) Diagrama Causa-efeito (Ishikawa)
Diagrama de Causa-Efeito
(espinha de peixe)•Pontos fortes:
▫ É apresentado de forma de fácil compreensão e assimilação. ▫ É uma boa ferramenta de comunicação.
6
Objetivos da Aula
•Apresentar as ferramentas para a melhoria da qualidade: Estratificação e Folha de Verificação.
•Apresentar alguns modelos de folhas de verificação e a sua utilização.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 31
Estratificação
•Processo que permite separar, criteriosamente, um conjunto de dados em categorias ou grupos mais específicos.
•Fornece condições para uma análise mais detalhada entre os vários aspectos ou variáveis relacionados a uma situação.
•Estratificar significa desdobrar, classificar, organizar os dados em categorias ou grupos que
representem fatores críticos para a compreensão e interpretação da situação em estudo.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 32
Estratificação
•A estratificação facilita a análise de um problema, porque consiste no agrupamento de dados.
•É mais simples analisar os defeitos em pequenos
grupos do que num todo.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 33
Por LOCAL Por TIPO Por TEMPO Por SINTONIA Por outros fatos
Devemos dividir os problemas no maior número
possível de partes, para melhor resolvê-los.
Descartes
Filósofo e matemático francês
31 de março de 1596 (França) 11 de fevereiro de 1650, Estocolmo (Suécia)
Estratificação
•Destacam-se como fatores típicos de estratificação: ▫Tempo: agregação por períodos de tempo (turno, dia,mês
etc)
▫Operador: agregação segundo idade, experiência, sexo.
▫Máquina e Tecnologia: modelo, tipo, anos de utilização.
▫Processo e Método: condições de operação (temperatura,
pressão, velocidade, método de trabalho)
▫Material: fornecedor, composição, lote.
▫Método de Medição: instrumento de medição, inspetor.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 34
•A Coleta de Dados Estratificada corresponde à
montagem de um quebra-cabeças:
▫É possível retratar de maneira bastante evidente qual a contribuição de cada uma das partes na composição do quadro da situação real.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 35
Coleta de Dados e Estratificação
Coleta de Dados e Estratificação
•Uma Coleta de Dados não Estratificada de
maneira adequada pode conduzir à construção: ▫De um quadro distorcido da situação real, gerando
interpretações inadequadas e disparando ações incoerentes.
Estratificação
Ferramentas para a Melhoria da Qualidade UNIDADE 2 37
Estratificação
Ferramentas para a Melhoria da Qualidade UNIDADE 2 38
Estratificação
Ferramentas para a Melhoria da Qualidade UNIDADE 2 39
Exemplo 01
Estratificação•Uma série de quadro de máquinas (A, B, C e D) estão produzindo um mesmo item.
•Amostras foram retiradas de tempo em tempo de cada máquina e os resultados das medidas em médias
foram misturadas e registradas no gráfico abaixo. Ferramentas para a Melhoria da Qualidade UNIDADE 2 40
Exemplo 01
Estratificação•Verificou-se que no período entre 12:00 e 14:00 horas tivemos valores das médias fora do limite superior
de especificação.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 41
Exemplo 01
Estratificação8
•Então, após estratificação, que a nãoconformidade está sendo gerada na máquina C.
•A partir daqui resta-nos procurar a(s) causa(s) do problema e eliminá-la(s).
Ferramentas para a Melhoria da Qualidade UNIDADE 2 43
Exemplo 01
Estratificação•Para a tomada de decisões baseadas em fatos e dados, precisa-se ter em mãos dados confiáveis.
•Se os dados estão errados, as ações serão também erradas.
•No momento da coleta de dados, é essencial esclarecer sua finalidade, garantir que os dados coletados
reflitam os fatos e sejam coletados de maneira fácil.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 44
Introdução
Folhas de Verificação•São formulários/fichas que permitem facilitar a
coleta de dados e organizá-los para serem usados
depois.
•Facilitam o entendimento de um problema, pois
coleta os dados de forma orientada, evitando decisões
por opinião, e as embasando em fatos.
•Normalmente é utilizada para verificar a frequência
que um problema ocorre, e de que forma se manifesta.
•Não existe uma regra para criá-la, pois cada caso merece um estudo diferente.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 45
Folhas de Verificação
•São também conhecidos como Folhas de Coleta de
Dados.
•Seu objetivo é gerar uma massa clara de dados, que
facilite a análise e o tratamento posterior.
•Para tanto, é necessário que os dados obtidos
correspondam as necessidades da empresa.
•Três pontos são importantes na coleta de dados:
▫Ter um objetivo bem definido;
▫Obter confiabilidade nas medições;
▫Registrar os dados de forma clara;
Ferramentas para a Melhoria da Qualidade UNIDADE 2 46
Folhas de Verificação
•O importante é que cada empresa desenvolva a sua folha de verificação, de acordo com a necessidade;
•Além dos dados, devem ser registrados: ▫O responsável pelas medições e registros;
▫Quando e como essas medições ocorreram;
•É indispensável que os responsáveis pela coleta de dados tenham o treinamento adequado para a correta
utilização da ferramenta;
Ferramentas para a Melhoria da Qualidade UNIDADE 2 47
Folhas de Verificação
•Um exemplo de folha de verificação mais simples é um conjunto de itens que podem aparecer em um processo, para o qual se deve verificar a ocorrência ou não.
•Folha de verificação abaixo: utilizada para verificar se houve ocorrência ou não de alguns dos defeitos mais
comuns para uma peça.
Ferramentas para a Melhoria da Qualidade UNIDADE 2 48
Ferramentas para a Melhoria da Qualidade UNIDADE 2 49
Folhas de Verificação
Folha de Verificação
Ferramentas para a Melhoria da Qualidade UNIDADE 2 50
Folhas de Verificação
Ferramentas para a Melhoria da Qualidade UNIDADE 2 51
Folhas de Verificação
Ferramentas para a Melhoria da Qualidade UNIDADE 2 52
Exercício 01 - Diagrama de pareto
53Motivo de reclamação Número
Uma pesquisa sobre a satisfação dos clientes com uma amostra de 195 pacientes que tiveram alta de um hospital urbano durante o mês de março levou à seguinte listagem de 370 reclamações:
Exercício 01 - Diagrama de pareto
54Motivo de reclamação Número % Individual
% Acumulada
Aborrecimento com outros pacientes/visitantes
10
Exercício 02 - Diagrama de pareto
55 Produto Custo A 8800 B 9800 C 165000 D 40000 E 7500 F 100000 G 80000 H 35000 I 55000 J 10500
A análise dos custos de qualidade de uma empresa permitiu repartir esses custos pelos seus 10 produtos. Apresenta-se na tabela seguinte o resultado desse estudo (custos em unidades monetárias).
a) Apresente uma análise e o diagrama de Pareto. b) Diga que conclusões poderá tirar da análise dos resultados.
