ATENÇÃO
1 - Ler e observar atentamente toda a instrução antes de iniciar a montagem.
2 - A montagem do produto deverá ser feita em uma super cie limpa e plana.
Aconselhamos a u lizar a embalagem para forrar o chão a fim de não
danificar as peças.
3 - Os parafusos devem ser apertados periodicamente.
4 - Evitar ba das e contatos com objetos cortantes.
LIMPEZA
1 - Pano levemente umedecido com água, seguido de pano seco.
2 - Não u lizar produtos químicos ou abrasivos.
Chave Philips Lápis
Trena Martelo
*Ferramentas não fornecidas
2 pessoas Pessoas necessárias p a ra m o n t a g e m PARAFUSADEIRA 22 10 17 20

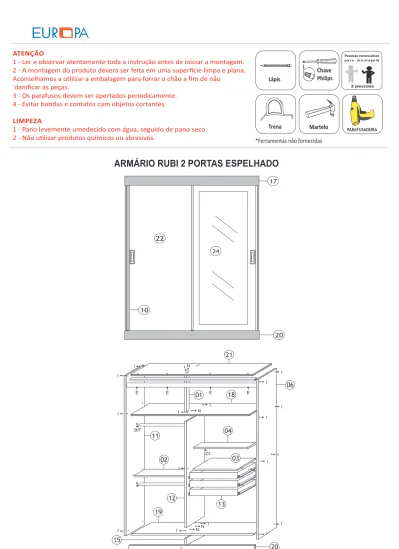

ARMÁRIO RUBI 2 PORTAS ESPELHADO
ARMÁRIO RUBI 2 PORTAS ESPELHADO
Código
Num
DESCRIÇOES DE PEÇAS
Quant.
Comp Larg. Esp.
Mat. NOGUEIRA BRANCO BRANCO/PRETO BRANCO ACETINADO/NOGUEIRA
858
1
Divisão do maleiro
1
415
118
15
MDP
162
1
869
2
Prateleira menor do cabideiro
1
700
206
15
MDP
162
1
10541
3
Prateleira da gaveta
1
700
448
15
MDP
162
1
938
4
Prateleira recuada
1
700
332
15
MDP
162
1
961
6
Lateral direita
1
2185
543
15
MDP
162
1
10490
7
Costas
4
1435
503
3
HDF
162
1
1057
8
Fundo de gaveta
3
610
397
3
HDF
162
1
2498
9
Rodapé traseiro
1
1415
118
15
MDP
3826
10 Coluna da porta
2
1968
35
25
MDF
162
1
3901
11 Lateral esquerda
1
2185
543
15
MDP
162
1
3902
12 Divisão interna
1
1565
451
15
MDP
162
1
877
13 Frente da gaveta
3
635
150
15
MDP
162
1
943
14 Lateral da gaveta
6
400
115
15
MDP
162
1
946
15 Pé base
1
510
118
15
MDP
952
16 Traseiro da gaveta
3
597
105
15
MDP
162
1
1003
17 Moldura chapéu
1
1445
105
15
MDP
162
1
1036
18 Prateleira do maleiro
1
1415
452
15
MDP
162
1
1037
19 Prateleira Base
1
1415
543
15
MDP
162
1
1038
20 Rodapé frontal
1
1415
118
15
MDP
162
1
2495
21 Prateleira Moldura
1
1415
543
15
MDP
162
1
3828
22 Porta
1
1968
680
15
MDP
24
165
1220
24 Porta com espelho
1
1968
715
15
MDF
Cores
1
BRANCO
24
BRANCO/PRETO
165
BRANCO ACETINADO / NOGUEIRA
162
NOGUEIRA
DESCRIÇÃODAS PEÇAS QUANTIDADE CABIDEIRO CROMADO 68,9X28X16MM SUPORTE DE CABIDE 46X22X18MM PERFIL H 1435X16X6MM PARAFUSO 4X35 PARAFUSO 3,5X16 2 PEÇAS 4 PEÇAS 3 PEÇAS 6 PEÇAS FIXAR MOLDURA E TOPO PÉ BASE 100 PEÇAS SUPORTE DE CORREDIÇA 25MM 12 PEÇAS 01 PEÇA TAPA FURO DE PAPEL 13MM 24 PEÇAS
01 PEÇA
FERRAGEM ARMÁRIO RUBI 2 PORTAS ESPELHADO
02 PEÇAS PUXADOR TROPICAL 128MMX48X7MM TRILHO INFERIOR 1413MM TRILHO SUPERIOR 1413MM Nº PARA ASSISTÊNCIA 346 601 201 932 786 771 1471 216 3854 3855 4374 3859 IDENTIFICAÇÃO DE MONTAGEM A B D E F Q R U X ETIQUETA STILUS SACHE DE COLA CAVILHA 6X30MM 1 PEÇA 1 PEÇA m ó v e i s muito você CORREDIÇA METÁLICA 400MM 3 PARES 16 PEÇAS 42 PEÇAS PARAFUSO 5X40 CANTONEIRA 17X17MM 6 PEÇAS 3921 188 3781 610 925 588 I J L P N M Z O
PINO PRATELEIRA 12X7MM 4 PEÇAS
SAPATA U 17X17X7 6 PEÇAS
SUPORTE TRIANGULAR
P/ FUNDO GAVETA 13X12X8 6 PEÇAS
1518 931 603 Z3 Z6 Z10 V
KIT ROLDANA
01 KIT
ROLDANAS 4 PEÇAS GUIA SUPERIOR 4 PEÇAS PARAFUSO 3 X 20 16 PEÇAS
CHAPA REGULEM DAS
ROLDANAS 50X11X1MM 4 PEÇAS
3806
5860
5861
614
5407
RÉGUA IMPRESSA PARA SIMPLES CONFERIMENTO
DOS ACESSÓRIOS.
04 PEÇAS SILICONE ADESIVO
COLOCAÇÃO DAS FERRAGENS:
MONTAGEM DIVISÃO
MONTAGEM LATERAL
DIREITA:
LATERAL ESQUERDA:
B/F
O/F
O/F
B/F
11
I
I
R/F
R/F
III
III
Z3
Z3
06
B/F B/F B/F I I I I R/F R/F N N N NNN B/F B/F B/F III III Z3 Z3 12 12PRATELEIRA DA GAVETA RUBI 2 PORTAS
PRATELEIRA BASE
PRATELEIRA MOLDURA
PÉ BASE
O/F
PRATELEIRA MALEIRO
1921
18 03 15F
F
F
F
J
F
F
F
11 I I I
3
6 19 15 20 09 06 03 19 12 18 5 02A) Fixar o rodapé(9) no pé base(15)com parafuso 4x35mm.
B) Fixar o rodapé(20) no pé base(15)com parafuso 4x35mm.
C) Fixar a prateleira(19)no pé base(15)com parafuso 5x40mm.
A) Fixar a lateral(6) na prateleira(19)com parafuso 5x40mm.
B) Fixar a lateral(06)no rodape(09)e(20)com parafuso 5x40mm.
A) Fixar a lateral(11) na prateleira(19)com parafuso 5x40mm.
B) Fixar a lateral(11)no rodape(09)e(20)com parafuso 5x40mm.
C) Fixar a lateral(11) na prateleira(02)com parafuso 5x40mm.
D) Fixar a lateral(11)no prateleira(18)com parafuso 5x40mm.
A) Fixar a divisão(12) na prateleira base(19)com a cavilha 6x30mm.
B) Fixar a prateleira(03)na divisão(12)com parafuso 5x40mm.
C) Fixar a prateleira(03)na lateral(06)com parafuso 5x40mm.
A) Fixar a prateleira(18)na divisão(12)com parafuso 5x40mm.
B) Fixar a prateleira(18)na lateral(06)com parafuso 5x40mm.
3
2
1
4
7
9
A) FIXAR MOLDURA CHAPEU (17) NA PRATELEIRA MOLDURA (21)
COM PARAFUSO 4X35MM (E)
FIXAR ATRÁS DA LATERAL 3CM COM PARAFUSO 3,5X16MM
TRILHO INFERIOR
FIXAR APOIADO ATRÁS DA MOLDURA CHAPÉU COM PARAFUSO 3,5X16MM.
TRILHO SUPERIOR D D D 07 07 07 07
8
A) FIXAR AS COSTAS (07) COM PARAFUSO 3,5X16 FLANGEADO. INICIAR DE BAIXO PARA CIMA21
18
01
A) Fixar a divisão(01) na prateleira(18)com cavilha 6x30mm.
B) Fixar a prateleira(21) na divisão(01)com parafuso 5x40mm.
C) Fixar a prateleira(21)nas laterais(06)e(11)com parafuso 5x40mm.
6
OBS: PESO MÁXIMO
10KG
5KG
6KG
6KG
6KG
8KG
8KG
10KG
3CM
01 Parafuse os conectores (P) nas laterais da gaveta com parafuso 3,5x16mm.
Posicione as cavilhas para unir as laterais com a frente. Utilize cola nas cavilhas.
Montagem da Gaveta
03 Coloque o fundo, utilizando cola.
05
Cola
02 Parafuse os conectores na frente da gaveta com parafuso3,5x16mm.
04 Parafuse o traseiro da gaveta com parafuso 5x40mm.
P 06 14 F 14 N P M P 13 13 14 14 F
Coloque os fixadores de fundo com parafuso 3,5x16mm
F
Z10
I I 16 Cola 8 M 14 14 F FPorta
Chapa reguladora so usar se a porta tiver fora do nivel.
Roldana
Parafuso 3x20mm
COSTAS DA
PORTA.
Roldana L
Roldana inferior.
3x20
ESQUEMA MONTAGEM PORTA RUBI
PARAFUSOS.3,5 x 16
Encaixe as molduras na porta, acerte
os topos e parafuse observando o esquadro.
Porta
Lateral
Esquerda
28/01/11
COLOQUE SILICONE NAS PORTAS
Parafuse alinhando na coluna
com parafuso 3,5x16mm
Coloque as tampas nos
alojamentos dos parafusos.
Deixar faceando na porta.
GUIA SUPERIOR USAR PARAFUSO 3X20MM
A porta espelhada já vai montada necessitando
apenas de colocação das roldanas e guias das portas.
Roldana L
Roldana inferior.
3x20
GUIA SUPERIOR USAR PARAFUSO 3X20MM
