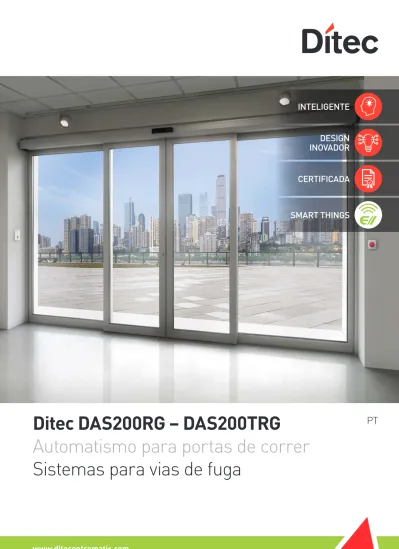

Ditec DAS200RG – DAS200TRG
Automatismo para portas de correr
Sistemas para vias de fuga
PT
DESIGN
INOVADOR
CERTIFICADA
INTELIGENTE
SMART THINGS
Ditec DAS
Quando cada momento
é importante
Design inovador
Ditec DAS foi projetado para ser um automatismo
extremamente elegante e, ao mesmo tempo, prático e modular Com o novo design, a cobertura tem uma identidade
característica, facilmente reconhecível, que garante ao operador uma estética moderna (120 mm de altura da cobertura) e elegante
A linha horizontal da cobertura cria uma audaciosa imagem de marca
O design da gama Ditec DAS foi pensado para simplificar a vida dos nossos clientes e otimizar o stock e a logística
Um único contentor para todos os operadores da família DAS
Uma trave traseira prática e leve garante uma instalação telescópica rápida e segura e uma redução do stock Grupo único carrinho e suporte de fixação da folha para
todas as aplicações (folha Ditec com caixilho e de vidro, folha comercial)
Topos laterais de aço para um encaixe no cárter seguro e elegante
Inteligente
Um painel de comando avançado que gerencia de forma autónoma verificações periódicas da funcionalidade de cada componente e garante a abertura da porta em caso de:
- Ausência de alimentação - Sinal de alarme contra incêndio
- Mal funcionamento parcial ou global do sistema Modalidade de arranque smart com auto-aprendizagem
e deteção automática de - Abertura da passagem - Peso das folhas
- Presença de dispositivo de bloqueio antipânico - Bateria de continuidade de 24 V
Poupança energética graças ao uso de um alimentador switching de amplo raio
Programação digital de mais de 90 parâmetros relacionados à velocidade, a temporização, a posição e as funções de emergência 80 80 12 0 185
Ditec DAS
Elegante, versátil e fiável
Certificada
Smart things
Certificação TÜV SUD para os modelos redundantes DAS200RG e DAS200TRG de acordo com:
EN 16005:2012 - 1 e 2 - Portas para peões motorizadas DIN 18650:2010 - 1 e 2 - Portas para peões motorizadas AutSchR:1997
TÜV SUD para o sistema antipânico por empurrão TBO, SBO e RBO EN 60335 - 1 e 2 - Segurança de aparelhos elétricos
EN ISO 13849 - 1 - Segurança de máquinas 2006/42/EC - Diretiva das Máquinas
2014/30/EU - Diretiva de Compatibilidade Eletromagnética 2011/65/EU – RoHS Limitações ao uso de substâncias perigosas 1907/2006/EC - REACH Registo, avaliação, autorização e restrição de
substâncias químicas
ENTREMATIC DOOR CONNECT
SLIDER CONFIGURATION TOOL
A Ditec propõe duas App diversas, uma dedicada ao utilizador final e outra ao técnico de instalação, para garantir a gestão e o controlo inteligente das portas automáticas DAS
App gratuita disponível na Play Store e na App Store. É usada com os seletores de programas Bluetooth de última geração COM501 e COM502 e coloca à disposição do utilizador final as seguintes funções: 5 funções do seletor, incluído o RESET
Download e envio do registo de eventos e das estatísticas Download e envio do registo de erros
Gestão de outros utilizadores da App (até 7)
Gestão dos parâmetros relacionados à abertura parcial e a temporização do fecho
Um software avançado para o técnico da instalação (DAS900CT), que permite a gestão e a completa configuração das portas DAS200 mediante tablet ou smartphone (deve ser usada a interface específica DAS900CTI). Este software coloca à disposição do técnico de instalação as seguintes funções:
Uso das 5 funções do seletor, incluído o RESET
Configuração de todos os parâmetros do quadro de comando Download e upload de configurações de parâmetros predefinidas
Ditec DAS:
a segurança de um controlo duplo
Alimentador switching de amplo raio 100-240 V, 50/60 Hz de 150 W Topos laterais de aço Robustos e elegantes Silencioso Poupança energética Time-saving & error free
Componentes de alta gama Ampla gama de funções Guia de deslizamento anodizada com isolamento acústico
Conectores PLUG & PLAY para os sensores em gama Ditec MÓDULO PLUS Controlo de abertura Impulso anti-incêndio Comando de abertura de emergência Saída relé Motorredutor com duplo motor em linha DUNKERMOTOREN™ DD com encoder integrado
Qualidade e fiabilidade em cada
pormenor
Digital e conectado Versátil Performance superior e confiável Seguro Redução do estoque EleganteQuadro de comando para a gestão e o controlo periódico de cada dispositivo necessário para uma abertura de emergência. Integrado com ecrã digital e menu de navegação com 4 teclas
Manípulo de
desbloqueio integrado Bateria de emergência
de 12 V
Carrinho com roda central regulável (dispositivo contra o descarrilamento) e rolamento duplo para cada roda
Chapas de encaixe para folha Ditec com caixilho, folha Ditec em vidro e comercial
Bloqueio antipânico e biestável com suportes
Ditec DAS200RG
DAS200TRG
Novo design,
novos acessórios
DAS200, UMA ESCOLHA ECOLÓGICA
Diretiva RoHS 2011/65/EU: limitações ao uso de substâncias perigosas
Regulamento REACH 1907/2006/EC: registo, avaliação, autorização e restrição de substâncias químicas
Alimentação switching para reduzir os consumos
Embalagem em papel comprimido eco-friendly e robusto
QR Code para o download simples e rápido dos manuais
EC OLOGICAL • E C OLO GIC A L • COM501ES
Seletor de programas eletrónico capacitivo TOUCH com módulo Bluetooth e RJ45
COM502ES
Seletor de programas eletrónico capacitivo TOUCH com módulo Bluetooth
COM501MKS
Seletor de programas mecânico com acionamento por chave
COM500ER
Seletor de programas eletrónico digital com chave de proteção
0PSE
Botão vermelho de emergência
COM501ER
Seletor de programas eletrónico capacitivo TOUCH e chave de proteção com módulo Bluetooth e RJ45 para Configuration Tool
DAS900CTI
Interface Bluetooth para a conexão direta entre o painel de controlo e a Configuration Tool
PAS024ADT – PAS024AMR
Sensores auto-controlados de dupla tecnologia, micro-ondas de 24 GHz e infravermelhos ativo, dupla função, para a abertura e segurança nas portas de correr para vias de fuga, 12÷24 V - IP 54 (conforme
a norma EN 16005
0PSEV
Botão verde de emergência de pressão contínua com desbloqueio por chave
Características técnicas
Abertura de passagem 1 folha 900 – 1400 mm Abertura de passagem 2 folhas 1200 – 2800 mm Capacidade máx. com DAS200 1 x 120 kg; 2 x 100 kg Capacidade máx. com DAS200HD 1 x 120 kg; 2 x 120 kg
Para completar a gama de soluções dedicadas às vias de fuga, a Ditec propõe o sistema antipânico por empurrão. Juntamente com a série de perfis Ditec ALU48,
estão disponíveis os sistemas de abertura antipânico:
SBO empurrão das folhas móveis de correr para o interior RBO empurrão das folhas móveis de correr para o exterior TBO sistemas antipânico por arrombamento
FÁCIL DE ESCOLHER, OS ACESSÓRIOS ESPECÍFICOS
KASM48
Kit para empurrão de folha móvel
KSER48
Kit de fechadura com gancho para folha móvel
Ditec DAS
Sistemas para vias de fuga:
por empurrão
SBO
RBO
Características técnicas
Funções principais
Cód. P229F - 04/2020 Ditec DAS200RG – DAS200TRG Sistemas para vias de fuga gdp milano 191465 Entrematic Italy S.p.A.
Largo U. Boccioni, 1 · 21040 Origgio (VA) · Italy Tel +39 02 963911 · Fax: +39 02 9650314 [email protected]
www.ditecentrematic.com
DAS200RG DAS200TRG
Descrição automatismo para portas de correr automatismo para portas de correr telescópicas Utilizações especiais vias de fuga redundante vias de fuga redundante
Capacidade 150 kg (1 folha) 280 kg (2 folhas) 240 kg (1+1 folha) 320 kg (2+2 folhas) Abertura vão de passagem 765 - 3215 mm (1 folha) 865 - 3240 mm (2 folhas) 1370 - 4303 mm (1+1 folha) 1587 - 4320 mm (2+2 folha) Dimensões do produto (HxPxL) 120 x 185 x L mm 120 x 265 x L mm Velocidade máxima
de abertura e fecho (2 folhas) 1,6 m/s 1,6 m/s
Alimentação 110 V ~/240 V ~ 50/60 Hz 110 V ~/240 V ~ 50/60 Hz Potência nominal do alimentador 150 W 150 W
Alimentação acessórios 24V=/1 A 24V=/1 A Nível de proteção IP20 IP20 Homologações TÜV TÜV Quadro de comando 1DAS20RGQE 1DAS20RGQE
Quadro de comando 1DAS20RGQE
Alimentação 110 V ~/240 V ~ 50/60 Hz Baterias 24 V
Regulação de empurrão
Deteção de obstáculos com regulação da sensibilidade (paragem em abertura ou inversão em fecho) Seleção automática da largura do vão de passagem (de acordo com o fluxo de pessoas)
Temporização do fecho automático 0 - 60 s Temporização da manutenção em abertura por presença 0 - 60 s Segurança em abertura (desaceleração da velocidade)
Gestão Energy Saving das baterias em caso de falta de corrente
Segurança em inversão com sensor de presença (conforme EN 16005) Função safety test e monitoramento dos dispositivos de segurança (conforme EN 16005) Funcionalidade “impulso contra incêndio” (opcional com DAS902MP) Função abertura de emergência
