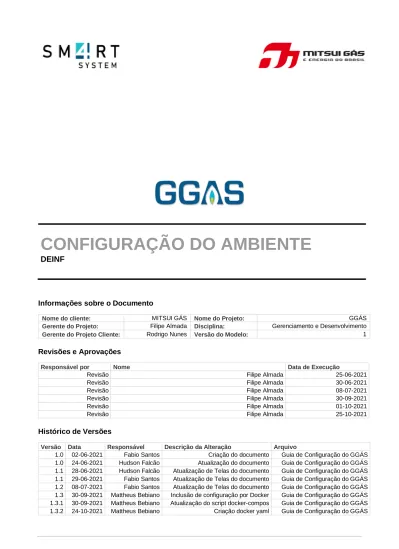

CONFIGURAÇÃO DO AMBIENTE DEINF

(1)

CONFIGURAÇÃO DO AMBIENTE

DEINF

Informações sobre o Documento

Nome do cliente: MITSUI GÁS Nome do Projeto: GGÁS

Gerente do Projeto: Filipe Almada Disciplina: Gerenciamento e Desenvolvimento

Gerente do Projeto Cliente: Rodrigo Nunes Versão do Modelo: 1

Revisões e Aprovações

Responsável por Nome Data de Execução

Revisão Filipe Almada 25-06-2021

Histórico de Versões

Versão Data Responsável Descrição da Alteração Arquivo

1.0 02-06-2021 Fabio Santos Criação do documento Guia de Configuração do GGÁS 1.0 24-06-2021 Hudson Falcão Atualização do documento Guia de Configuração do GGÁS 1.1 28-06-2021 Hudson Falcão Atualização de Telas do documento Guia de Configuração do GGÁS 1.1 29-06-2021 Fabio Santos Atualização de Telas do documento Guia de Configuração do GGÁS 1.2 08-07-2021 Fabio Santos Atualização de Telas do documento Guia de Configuração do GGÁS 1.3 30-09-2021 Mattheus Bebiano Inclusão de configuração por Docker Guia de Configuração do GGÁS 1.3.1 30-09-2021 Mattheus Bebiano Atualização do script docker-compos Guia de Configuração do GGÁS 1.3.2 24-10-2021 Mattheus Bebiano Criação docker yaml Guia de Configuração do GGÁS

(2)

S4Sys Reservado DEINF

2 de 30

1. Objetivo

Esse documento tem como objetivo ser um guia prático para preparação do ambiente do Projeto GGAS.

2. Introdução

Primeiro listaremos as Ferramentas usadas no Sistema, e necessárias para o funcionamento do Sistema.

2.1. Ferramentas

Java8:

https://www.oracle.com/br/java/technologies/javase/javase8-archive-downloads.html

Oracle11XE:

https://www.oracle.com/database/technologies/xe-prior-releases.html#license-lightbox

SqlDeveloper:

https://www.oracle.com/tools/downloads/sqldev-downloads.html

Gradle 2.2.1:

https://services.gradle.org/distributions/gradle-2.2.1-bin.zip

EclipseMars2:

https://www.eclipse.org/downloads/download.php?file=/technology/epp/downloads/release/ma rs/2/eclipse-jee-mars-2-win32-x86_64.zip

Tomcat7:

https://archive.apache.org/dist/tomcat/tomcat-7/v7.0.69/bin/apache-tomcat-7.0.69-windows- i64.zip

NodeJS:

https://nodejs.org/en/download/

* Obs: Para os downloads no site da Oracle, deve-se fazer cadastro e login.

(3)

3 de 30

2.2. Ferramenta Docker

Evidenciamos a possibilidade do uso da ferramenta Docker para o Sistema GGAS seguindo em paralelo ao uso das ferramentas convencionais citadas anteriormente.

A instalação e execução dos procedimentos necessários para configuração do ambiente GGAS serão abordadas neste documento no tópico 12.

3. Instalação do Banco de Dados

3.1. Sistema Windows

Atualmente o projeto GGAS pode ser executado em ambientes Windows e Linux utilizando Banco de Dados Oracle versão 11g. Para tal instalação é necessário seguir os passos abaixo:

Baixar o instalador do oracle 11 através do link: (data de acesso do link 30/06/2021)

https://www.oracle.com/database/technologies/xe-prior-releases.html#license-lightbox Descompactar o Arquivo .Zip

Executar o arquivo setup.exe dentro do diretório Disk1 e escolher o local da instalação.

(4)

4 de 30

Informar uma senha para os usuários SYS e SYSTEM do banco de dados (estes são os usuários administradores do banco de dados e você precisará se lembrar dessa senha depois).

Ao final, é apresentada uma tela de resumo da instalação, e ao clicar em “Instalar” o instalador dará seguimento a instalação até a sua conclusão.

* Obs: Atentar para o serviço Listener do Oracle, o mesmo utiliza porta http 8080, através da url http://localhost:8080. A mesma pode causar conflito com o Tomcat, como abordaremos mais adiante.

(5)

5 de 30

3.2. Sistema Linux

A Oracle fornece instalador para ambiente Linux em formato RPM, portanto esse instalador é compatível apenas com distribuições RedHat ou distribuições baseadas nesta, tais como CentOs e Fedora. É possível instalar o Oracle em distribuições derivadas do Debian e Ubuntu porém para isto é necessário converter o instalador RPM para o formato DEB utilizando software de terceiros.

Para a elaboração deste tutorial, utilizamos a distribuição CentOs 7.

Entramos como usuário root através do comando sudo -su Depois, instalamos a dependência: yum install libaio bc flex

Em seguida, realizamos o download do Oracle através do link: (data de acesso do link 30/06/2021)

https://www.oracle.com/database/technologies/xe-prior-releases.html#license-lightbox

Feito o download do arquivo oracle-xe-11.2.0-1.0.x86_64.rpm.zip é necessário extrair o arquivo:

unzip q oraclexe11.2.01.0.x86_64.rpm.zip.

O arquivo RPM será extraído dentro da pasta Disk1 e o mesmo deverá ser executado pelos comandos:

cd Disk1 rpm ivh oraclexe11.2.01.0.x86_64.rpm

Neste ponto, o SGDB já está instalado, porém ainda não configurado.

É necessário configurar as portas e senha dos usuários administradores SYS e SYSTEM.

Esta configuração será feita através do comando: ./etc/init.d/oraclexe configure Uma vez configurado, devemos configurar as variáveis de Ambiente.

Podemos configurar as variáveis através do script:

/u01/app/oracle/product/11.2.0/xe/bin/ oracle_env.sh.

(6)

6 de 30

Para iniciar o Oracle, digitamos: /etc/init.d/oracle-xe start

Com o Oracle instalado, iniciaremos a instalação do Java.

4. Instalação do Java 8

O Java 8 é a release mais recente do Java, contendo novas funcionalidades, aprimoramentos e correções de bug para aumentar a eficiência do desenvolvimento e execução dos programas.

4.1. Ambiente Windows

O Projeto GGAS em sua versão atual é compatível com o Java Development Kit 1.8 O instalador do JDK 8 está disponível através do link: (data de acesso do link 30/06/2021)

https://www.oracle.com/br/java/technologies/javase/javase8-archive-downloads.html

(7)

7 de 30

Após a execução do instalador, é necessário configurar a variável de ambiente JAVA_HOME com o caminho da pasta onde o JDK foi instalado através da Propriedades do Sistema / Variáveis de Ambiente, vide baixo:

Para verificar a instalação, basta abrir o cmd e digitar “java -version”.

(8)

8 de 30

4.2. Ambiente Linux

Primeiro baixamos o java diretamente do repositório da Oracle, através do seguinte comando:

wget nocookies nocheckcertificate header "https://download.oracle.com/otn/java/jdk/8u291- b10/d7fc238d0cbf4b0dac67be84580cfb4b/jdk-8u291-linux-i586.rpm"

Em seguida, executamos a instalação do pacote através do comando:

yum localinstall jdk-8u291-linux-i586.rpm.

(9)

9 de 30

Para confirmar a instalação do Java, digitamos: java -version:

Para criarmos a variável JAVA_HOME, digitamos:

nano /etc/profile, e acrescentamos no final do arquivo a linha:

export JAVA_HOME=”/usr/lib/jvm/java-1.8.0-openjdk-1.8.0.292.b10-1.el7_9.x86_64”

(10)

10 de 30

Depois, fazemos o mesmo no arquivo /etc/bashrc.

Para confirmarmos, digitamos echo $JAVA_HOME:

* Obs: Caso não possua o editor nano, instalar através do comando: yum install nano.

(11)

11 de 30

5. Instalação do SqlDeveloper

O SqlDeveloper é uma IDE para administração do SGDB Oracle fornecida gratuitamente pelo fabricante.

5.1. Ambiente Windows

Esta IDE tem como pré-requisito que uma máquina virtual Java tenha sido instalada.

Podemos obter o SQLDeveloper através do link: (data de acesso do link 30/06/2021)

Extrair o conteúdo do arquivo .Zip para um diretório e executar o arquivo sqldeveloper.exe

Após a execução do SqlDeveloper, devemos fazer um teste de Conexão utilizando o usuário SYSTEM e senha definida na seção 2.

(12)

12 de 30

5.2. Ambiente Linux

Obtemos o SqlDeveloper através do link: (data de acesso do link 30/06/2021)

Escolhemos a opção “Linux RPM” e clicamos em Download.

Caso não esteja logado no site da Oracle, o mesmo solicitará o login e a senha para realizar o download.

Abrirá então, o Gerenciador de Pacotes, solicitando se deseja instalar ou baixar o arquivo rpm:

Selecionamos a opção Save File, e clicamos em OK.

(13)

13 de 30

Após o download, realizamos a instalação através do comando:

rpm -Uhv sqldeveloper-20.4.1.407.0006-20.4.1-407.0006.noarch.rpm.

Para executar o programa, digitamos: /usr/local/bin/sqldeveloper Será solicitado o caminho do Java JDK:

(14)

14 de 30

Então, informamos o caminho:

/usr/lib/jvm/java-1.8.0-openjdk-1.8.0.292.b10-1.el7_9.x86_64/

(o mesmo da variável JAVA_HOME)

Ou então, alteramos diretamente no arquivo de configuração do SqlDeveloper:

nano /root/.sqldeveloper/20.4.1/product.conf Incluímos na última linha do arquivo:

SetJavaHome /usr/lib/jvm/java-1.8.0-openjdk-1.8.0.292.b10-1.el7_9.x86_64/.

Salvamos e executamos novamente o comando para iniciar o SqlDeveloper:

/usr/local/bin/sqldeveloper

(15)

15 de 30

6. Instalação do Gradle

A versão atual do projeto GGAS utiliza o Framework Gradle.

Este possui a responsabilidade de gerenciar as dependências do projeto e configurar a montagem dos pacotes possibilitando que seja utilizado qualquer IDE para desenvolvimento.

A versão utilizada no projeto é a versão 2.2.1 que está disponível em:

https://services.gradle.org/distributions/gradle-2.2.1-bin.zip (data de acesso do link 30/06/2021).

Após o download e extração do arquivo ZIP é necessário atualizar a variável de ambiente PATH com o caminho da instalação “gradle2.2.1/bin”.

7. Instalação do Eclipse IDE

Devemos utilizar a versão Eclipse IDE for Java EE Developers disponível em:

https://www.eclipse.org/downloads/download.php?file=/technology/epp/downloads/release/ma rs/2/eclipse-jee-mars-2-win32-x86_64.zip(data de acesso do link 30/06/2021)

Após o download, devemos extrair a pasta e executar o arquivo “eclipse”.

Após abrir a IDE devemos acessar o Marketplace pelo menu:

Help >> Eclipse MarketPlace para que possamos adquirir os plugins Gradle IDE Pack e Egit.

(16)

16 de 30

Depois, temos que configurar o Eclipse de acordo com as nossas ferramentas.

7.1. Configuração do Charset

O Sistema GGAS utiliza a codificação padrão UTF-8, portanto para o projeto executar, devemos primeiro acessar o menu “Window >> Preferences >> General >> Workspace”.

Na opção Text File Encoding , alteramos a opção default “Cp1252” para “UTF-8”.

(17)

17 de 30

7.2. Configuração do Gradle

No menu do Eclipse, acessamos “Window >> Preferences >> Gradle(STS)”.

Na seção Gradle Distribution, marcamos a opção folder, e apontamos para a pasta onde extraímos o Gradle 2.2.1.

(18)

18 de 30

7.3. Configuração do Java

No menu do Eclipse, acessamos “Window >> Preferences >> Java >> Installed JRE´s”.

Clicamos em Edit, e apontamos para o caminho do Java JRE 1.8.

(19)

19 de 30

8. Instalação do Tomcat 7

Para executarmos o GGAS necessitamos de um servidor de aplicação Java e para isso podemos utilizar o TOMCAT 7.0 disponível em:

https://archive.apache.org/dist/tomcat/tomcat-7/v7.0.69/bin/apache-tomcat-7.0.69-windows- i64.zip(data de acesso do link 30/06/2021)

Após o download, extraímos a pasta onde estão os arquivos do tomcat, então abrimos o Eclipse para realizar as configurações necessárias, conforme veremos a seguir.

8.1. Configuração através do Eclipse

No Eclipse, com a opção Java EE selecionada, seguimos para a aba inferior Servers e clicamos com o botão direito selecionando “Adicionar novo”.

Deve-se selecionar o TOMCAT 7.0 e avançar.

(20)

20 de 30

Deve-se informar a pasta onde o TOMCAT foi extraído e clicar em Finish.

Com a aba Servers ainda selecionada, clicamos duas vezes em Tomcat 7, abrirá uma guia no Eclipse para o configurarmos:

(21)

21 de 30

Na seção Timeouts, alteramos o tempo de start de 75 para 200 segundos.

Na seção Ports, alteramos a porta HTTP para 8000, pois o Oracle roda o serviço Listenner na porta 8080, conforme mencionado anteriormente no item 3.1.

Na seção Server Locations, marcamos a opção Use Tomcat Installation.

Deve-se editar o arquivo context.xml dentro do servidor alterando a tag Context acrescentando o atributo useHttpOnly=”false”.

(22)

22 de 30

9. Instalação do Node.js

O node js se faz necessário para a instalação de algumas dependências via pacote npm.

O download está disponível em: https://nodejs.org/en/download/ (data de acesso do link 30/06/2021)

Após a instalação devemos reiniciar o computador, para o Sistema reconhecer o node. Para verificarmos a versão instalada, basta executarmos o prompt de comando do Windows e digitar node -v.

Depois, abrimos o Windows Explorer e acessamos a pasta web, dentro do projeto GGAS, clicamos com o botão direito juntamente com a tecla shit pressionada e selecionamos “Abrir janela do PowerShell aqui”. Nesta janela digitamos npm install para instalar as dependências necessárias para abrir as páginas web do projeto, em seguida npm start. Qualquer dúvida com relação a este procedimento, consultar o arquivo README.md encontrado no mesmo diretório.

(23)

23 de 30

10. Carga Inicial do Banco de Dados

Voltamos ao Eclipse e no menu:

File, selecionamos Import >> Git >> Projects from Git >> Clone URI.

Na tela seguinte informamos o endereço do repositório do GGAS:

https://www.ggas.com.br/root/ggas.git

(data de acesso do link 30/06/2021)

Após a obtenção dos fontes via Git, devemos abrir via SqlDeveloper o script GGAS_SCRIPT_INICIAL_ORACLE_01_ROLES.sql contido na pasta SQL do projeto, alterar caso necessário o caminho da opção DATAFILE de acordo com o ambiente de banco de dados instalado.

Após a atualização, o script deve ser executado e os usuários serão criados.

Com os usuários criados, deslogamos do SqlDeveloper como SYSTEM e nos logamos com o usuário recém-criado GGAS_ADMIN e senha GGAS_ADMIN.

O próximo passo é carregar e executar via SqlDeveloper o arquivo GGAS_SCRIPT_INICIAL_ORACLE_02_ESTRUTURA_CONSTRAINTS_CARGA_INICIAL.sql e as sequences encontradas na pasta sql.

Obs: Todos os arquivos contidos na pasta SQL do projeto devem ser executados de forma sequencial, são cerca de 508 arquivos SQL, sugerimos gerar um script de execução puxando os arquivos direto do diretório, estes arquivos são responsáveis por implementar todas alterações necessárias que foram feitas nas tabelas durante evolução do sistema.

Antes talvez, seja necessário alterar a configuração de charset do banco de dados para aceitar caracteres latinos, pois alguns textos podem aparecer na tela com erros de codificação.

(24)

24 de 30

11. Executando o Projeto

No menu File, em seguida Import, agora selecionamos a opção Gradle (STS) Project.

Na tela seguinte, no campo Root Folder, informamos o caminho do projeto GGAS , em seguida clicamos em Build Model, e em Finish.

Para executar o projeto no navegador, clicamos com o botão direito na raiz do projeto e em Run as >> Run on Server.

Para logar no sistema deve-se utilizar o usuário: admin e senha: admin.

Será necessário alterar esta senha no primeiro login e a mesma leve conter números e letras.

(25)

25 de 30

12. Configuração do ambiente via Docker

Para instalação do ambiente via Docker é necessário disponibilidade de aproximadamente 16 GB incluindo as ferramentas citadas anteriormente. Para o guia de configuração atual tomaremos como referência o sistema operacional Ubuntu Server na versão 20.04. Salientamos a não obrigatoriedade da utilização do sistema operacional supracitado.

12.1. Ferramentas

As dependências que se relacionam para a implementação do ambiente via Docker são, Java8 e NodeJS já informadas nos tópicos anteriores além do, gerenciador de pacotes NPM, Docker, docker compose.

Docker:

https://docs.docker.com/engine/install/ubuntu/

Docker-compose:

https://docs.docker.com/engine/install/ubuntu/

NPM:

https://docs.npmjs.com/downloading-and-installing-node-js-and-npm

12.2. Instalação do Docker

Para a instalação do Docker utilizamos o seguinte comando:

apt install docker.io -y

(26)

26 de 30

12.3. Instalação do Docker Compose

Para a instalação do Docker Compose utilizamos o seguinte comando:

apt install docker-compose -y

12.4. Instalação do NPM

Para a instalação do Docker Compose utilizamos o seguinte comando:

apt install npm -y

12.5. Ajustes no build.gradle

Abra o diretório onde encontra-se o clone do repositório GGAS e no diretório principal localize o arquivo build.gradle. Abra com o arquivo com o editor de textos de sua preferência e faça as seguintes modificações:

● Comente as linhas 58 e 59, onde encontra-se:

// maven { url "https://repo.spring.io/libs-milestone/"

// maven { url "https://repo.spring.io/plugins-release/"

● Adicione nas linhas 60 e 61:

maven { url "http://maven.icm.edu.pl/artifactory/repo/com/"}

maven { url "https://jaspersoft.jfrog.io/jaspersoft/third-party-ce-artifacts/"}

● Comente as linhas 443 a 448, onde encontra-se:

// exec {

// workingDir "$projectDir/web"

//

// println "npm run build"

// commandLine npmCommand, "run", "build"

// }

(27)

27 de 30

12.6. Ajustes no hibernate.properties

No diretório principal do projeto caminhe até a subdiretório src/main/resources. Abra o arquivo hibernate.properties com o editor de textos de sua preferência e substitua o valor atribuído no hibernate.connection.url de localhost para 10.6.0.2. Essa substituição viabiliza a conexão do sistema ao banco de dados que subiremos através do docker.

hibernate.connection.url=jdbc:oracle:thin:@10.6.0.2:1521:XE

12.7. Ajustes no constantes.properties

No diretório principal do projeto caminhe até a subdiretório src/main/resources. Abra o arquivo constantes.properties com o editor de textos de sua preferência e modifique o valor da variável IS_AMBIENTE_PRODUÇÃO para false.

IS_AMBIENTE_PRODUCAO=false

12.8. Alterações nos arquivos web

É necessário alterar o endereço para que o front-end fique visível ao back-end ggas que será gerado no passo 12.9. Para isso será necessário fazer as alterações utilizando o endereço ip do seu servidor.

A partir do diretório principal do GGAS vá para subdiretório src/main/webapp/jsp/comum e altere o arquivo head.jsp na linha 54:

<%--<c:set var="ctxWebpack" value="http://SEUIP:9000" scope="application"/>--%>

Feita a alteração no arquivo head.jsp salve e continue para o subdiretório src/main/webapp/jsp/comum/template e altere o arquivo templateMvc.jsp na linha 55:

<c:set var="ctxWebpack" value="http://SEUIP:9000" scope="application"/>

Continue no subdiretório template e altere o arquivo templateHome.jsp na linha 55:

Continue no subdiretório template e altere o arquivo template_popupBoostrap.jsp na linha 55:

Feitas as alterações, salve os arquivos.

(28)

28 de 30

12.9. Gerar arquivo .war

Retorne ao diretório principal do ggas e execute:

./gradlew war

Necessário instalação do Java 8

12.10. Criação e build do arquivo Dockerfile

Após a geração do arquivo acesse o subdiretório /build/libs altere o nome do arquivo com extensão war gerado para ggas.war.

Feito isso no mesmo diretório do arquivo ggas.war crie um novo arquivo com o nome Dockerfile sem extensão e adicione o seguinte texto ao arquivo:

FROM tomcat:8.5.47-jdk8-openjdk

COPY ./ggas.war /usr/local/tomcat/webapps

Ao finalizar e salvar o arquivo Dockerfile no mesmo diretório, execute o seguinte comando:

docker build -t ggasv3tomcat .

(29)

29 de 30

12.11. Criação do arquivo docker-compose.yaml

Em um novo diretório inicializamos a criação do docker-compose.yaml, arquivo responsável fazer o push da imagem do banco de dados do ggas e a configuração de rede do container integrando o back-end (gerado no passo anterior) e o banco de dados.

Para isso gere um novo arquivo com o nome docker-compose.yaml adicionando o seguinte trecho de código:

version: '3' services:

oracledb:

image: s4sysdockerhub/populated-database-ggas container_name: oracledb

ports:

- "1521:1521"

networks:

ggasredelab:

ipv4_address: 10.6.0.2 ggas-api:

image: ggasv3tomcat

container_name: ggasv3tomcat ports:

- "8080:8080"

networks:

ggasredelab:

ipv4_address: 10.6.0.3

networks:

ggasredelab:

ipam:

driver: default config:

- subnet: 10.6.0.0/16

Ao finalizar salve o arquivo e execute o seguinte comando para inicializamos os containers:

docker-compose up -d

(30)

30 de 30

12.12. Inicialização do Front

Para inicialização do Front, a partir do diretório principal, acesse o subdiretório web e execute o seguinte comando:

npm start
