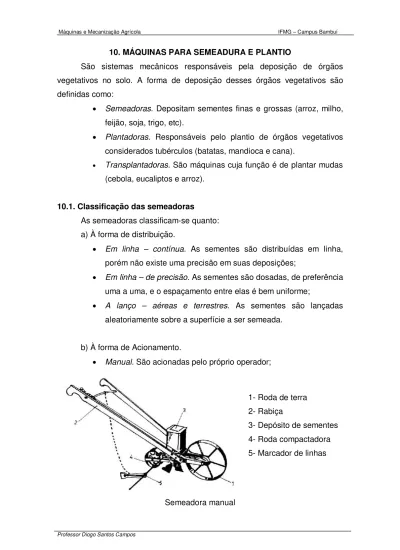

10. MÁQUINAS PARA SEMEADURA E PLANTIO

São sistemas mecânicos responsáveis pela deposição de órgãos vegetativos no solo. A forma de deposição desses órgãos vegetativos são definidas como:

 Semeadoras. Depositam sementes finas e grossas (arroz, milho, feijão, soja, trigo, etc).

 Plantadoras. Responsáveis pelo plantio de órgãos vegetativos considerados tubérculos (batatas, mandioca e cana).

 Transplantadoras. São máquinas cuja função é de plantar mudas (cebola, eucaliptos e arroz).

10.1. Classificação das semeadoras

As semeadoras classificam-se quanto: a) À forma de distribuição.

 Em linha – contínua. As sementes são distribuídas em linha, porém não existe uma precisão em suas deposições;

 Em linha – de precisão. As sementes são dosadas, de preferência uma a uma, e o espaçamento entre elas é bem uniforme;

 A lanço – aéreas e terrestres. As sementes são lançadas aleatoriamente sobre a superfície a ser semeada.

b) À forma de Acionamento.

 Manual. São acionadas pelo próprio operador;

1- Roda de terra 2- Rabiça

3- Depósito de sementes 4- Roda compactadora 5- Marcador de linhas

(2)

 De tração animal. São acionadas por animais. No Brasil, normalmente esses animais são mulas ou bois;

Semeadora de tração animal

 Tratorizadas. São semeadoras acionadas e deslocadas pelos tratores agrícolas. Elas podem ser:

Montadas (acopladas ao sistema hidráulico de levantamento de três pontos)

Semi-montadas (acopladas apenas nos dois pontos inferiores do sistema hidráulico de levantamento de três pontos)

De arrasto (acoplada em um único ponto ao trator, normalmente à barra de tração).

Semeadoras-adubadoras. a) Montada, b) De arrasto

1- Roda de acionamento 2- Engrenagem motora 3- Engate

4- Depósito de adubo 5- Depósito de semente 6- Corrente

7- Facão

(3)

c) Ao mecanismo dosador de sementes.

Tem por função dosar as sementes requeridas e conduzi-las a uma abertura de saída.

Podem ser classificadas como segue: Em linha:

 Disco perfurado – vertical, horizontal e inclinado;

 Correia perfurada;

 Discos alveolados;

 Orifício regulador;

 Pneumático. A lanço:

 Rotor centrífugo;

 Canhão centrífugo;

d) Ao material dosado.

 Semeadora. Apenas as sementes são dosadas e colocadas no solo;

 Semeadora-adubadora. Além das sementes, a máquina dosa e coloca no solo o adubo a ser utilizado na cultura.

10.2. Semeadura

É o ato de lançar ou depositar sementes no solo para que haja o seu desenvolvimento até o momento da colheita.

A semeadura pode ser feita em três tipos básicos:

 No plano;

 Em camalhões;

(4)

As máquinas Semeadoras-Adubadoras possuem as seguintes funções básicas:

 Abrir o sulco;

 Dosar a quantidade de semente e adubo;

 Posicionar a semente e o adubo no sulco;

 Cobrir as sementes e o adubo.

10.3. Regulagem das máquinas semeadoras-adubadoras

10.3.1. Regulagem das semeadoras-adubadoras para sementes miúdas

Principais características das semeadoras para sementes miúdas (arroz, trigo, aveia, etc):

 Grande número de linhas;

 Pequeno espaçamento entre linhas;

 Semeadura em linha ou fluxo contínuo;

 Permitem pouca movimentação do solo;

 Menor profundidade de trabalho.

Acoplamento

De arrasto: acoplamento feito na barra de tração;

(5)

Mecanismo dosador de sementes

Aberturas no fundo de depósitos de sementes referentes ao número de linhas de semeadura que recebem um eixo acanado que transporta as sementes pelo tubo de descarga girado pelas próprias rodas da semeadora. Existem alavancas que aumentam ou diminuem a vazão das sementes. Semelhante à distribuição de adubo.

Dosador de sementes de rotor acanalado

Abridores de sulco

Como as semeadoras de sementes finas são projetadas para uma pequena movimentação de solo, os abridores de sulco recebem ao mesmo tempo a tubulação de adubo e de sementes e podem conter discos simples ou duplos. A alteração da tensão da mola permite pequenos ajustes de profundidade de adubação e semeadura.

Cobridores de sulco

(6)

Dosador de adubo

A distribuição de adubo, geralmente, é feita por meio de roscas sem-fim. A variação da vazão é feita por meio da mudança das engrenagens motoras e movidas fazendo com que as roscas giram mais ou menos.

 QUANTIDADE DE ADUBO E SEMENTES

Distância percorrida por hectare:

E ha m L 10.000 /

2



em que:

L = distância percorrida, m/ha; E = distância entre fileiras, m.

Quantidade aplicada:

000 . 1  

L q Q

em que:

Q = quantidade de adubo, g/m; q = dosagem recomendada, kg/ha; L = distância percorrida, m/ha.

Exemplo :

 Trigo

 Dosagem de adubo recomendada (q = 400 kg/ha);

 Dosagem de sementes recomendada (q = 100 kg/ha);

 Espaçamento entre fileiras (E = 0,20 m);

 Considerando a patinagem da roda motriz de 4%;

 Diâmetro da roda motriz = 0,70m.

Distância percorrida por hectare:

ha m m

ha m

L 50.000 /

20 , 0

/ 000 .

10 2

(7)

Quantidade aplicada de adubo: m g kg g ha m ha kg

Q 1.000 / 8 /

/ 000 . 50 / 400 _ 

Considerando a patinagem da roda motriz de 4% da semeadora:

m g m

g

Q8 / *1,048,32 /

Quantidade aplicada por volta (Considera-se o diâmetro da roda motriz):

Diâmetro da roda motriz = 0,70m;

Perímetro da roda motriz = π * D = 3,14159 * 0,70 = 2,199 m;

Q = 8,32 g/m * 2,199 m/volta = 18,29 g/volta.

Quantidade aplicada de sementes:

m g kg g ha m ha kg

Q 1.000 / 2 /

/ 000 . 50 / 100 _ 

Considerando a patinagem da roda motriz de 4%;

m g m

g

Q2 / *1,042,08 /

Quantidade aplicada por volta (Considera-se o diâmetro da roda motriz):

Diâmetro da roda motriz = 0,70m;

Perímetro da roda motriz = PI * D = 3,14159 * 0,70 = 2,199 m; Q = 2,08 g/m * 2,199 m/volta = 4,57 g/volta.

Método prático

1) Marcar com giz a roda motriz e o início da pista;

2) Avançar o conjunto até que a roda motriz complete 10 voltas; 3) Medir a distância percorrida;

(8)

Exemplo:

Depois de 10 voltas a semeadora desloca-se 22,40 metros. Deseja-se distribuir 1,7 g/m de sementes por metro de sulco, qual a dosagem de sementes após as 10 voltas será necessário?

1 m ___ 1,7 g/m 22,40 m ___ X g

X = 38,08 gramas de sementes em 10 voltas do disco ou 3,8 gramas de sementes por volta do disco. Então será necessário 38,08 gramas para as dez voltas.

10.3.2. Regulagem das máquinas semeadoras-adubadoras (sementes graúdas)

Acoplamento

De arrasto: acoplamento feito na barra de tração;

Montados: acoplamento feito nos três pontos do sistema hidráulico.

Centralização

Fazer com que a linha central da semeadora passe pelo centro de tração do trator.

Espaçamento entre linhas (unidades semeadoras)

É feito na barra porta-ferramentas tendo como referência o centro da barra.

Exemplo:

 3 unidades semeadoras;

 Barra porta-ferramentas com 2,85 m;

 Espaçamento entre fileiras igual a 1,00 m.

1,00 1,00

2,85

(9)

Exemplo:

 6 unidades semeadoras;

 Barra porta-ferramentas com 2,85 m;

 Espaçamento entre fileiras igual a 0,50 m.

Marcadores de linha

A regulagem é feita no comprimento da haste.

Comprimento da haste:

2 ) 1

(n b

e

D  

em que:

D = distância do centro da unidade semeadora da extremidade até o disco, m; e = espaçamento entre linhas, m;

n = número de linhas ou fileiras; b = bitola do trator, m.

Exemplo:

Um trator MF 275 possui limites de bitola inferior e superior de 1560 e 2165 mm para a traseira e 1645 e 2040 mm para a dianteira respectivamente. O mesmo trator será acoplado a uma semeadora-adubadora de 4 linhas. Para uma cultura com espaçamento entre linhas de 1 metro, calcule o comprimento da haste do marcador de linha bem como uma bitola adequada para a operação.

Assumindo bitolas dianteiras e traseiras de 2.000 mm temos: e = 1,00

B = 2,00

D g

0,50 0,50 0,50 0,50 0,50

2,85

(10)

e g D 

2 } ) 1

{(n e B

g    

5 , 0 2 00 , 2 ) 00 , 1 3 (     g então: m

D0,51,001,5 ou D e n b 1,5m 2 00 , 2 ) 1 4 ( 00 , 1 2 ) 1 (   _   _ 

 QUANTIDADE DE ADUBO

Distância percorrida por hectare:

E ha m L 10.000 /

2



em que:

L = distância percorrida, m/ha; E = distância entre fileiras, m.

Quantidade de adubo aplicado:

1000   L q Q em que:

Q = quantidade de adubo, g/m; q = dosagem recomendada, kg/há; L = distância percorrida, m.

Exemplo:

 Milho (q=400kg/ha);

 Distância entre fileiras (E = 1,00 m);

 Patinagem da roda motriz de 4%;

(11)

ha m m

ha m

L 10.000 /

00 , 1 / 000 .

10 2 _



m g Q 1.000 40 /

000 . 10

400 _ _



Considerando a patinagem da roda motriz de 4%;

m g m

g

Q40 / 1,0441,6 /

Quantidade aplicada por volta (Considera-se o diâmetro da roda motriz) Perímetro da roda motriz = PI x D = 3,14159 x 0,70 = 2,199 m;

Q = 41,6 g/m x 2,199 m/volta = 91,48 g/volta.

Determinação da quantidade de adubo a ser aplicado (kg / ha):

) ( / 416 000 . 10 000 . 1 1 6 , 41 tabela ha kg ha m g kg m g

Q   

A distribuição de adubo, geralmente, é feita por meio de roscas sem-fim, sendo que as diferentes dosagens são obtidas pela troca de engrenagens motora e movida. Verificar a relação de engrenagens nas tabelas das semeadoras-adubadoras.

(12)

Parafuso com rosca sem fim colocado sob o depósito de adubo

 QUANTIDADES DE SEMENTES Exemplo:

População desejada = 50.000 plantas por hectare; Espaçamento entre linhas = 1,0 metro;

Poder germinativo = 85%; Pureza das sementes = 98%;

Índice de sobrevivência = 90%;

Capacidade de enchimento do disco = 90%; Patinagem = 10%

Número de sementes por hectare (NS):

V P G

d S NS

   tan

Em que:

NS = nº de sementes por hectare, sem/ha; G = poder germinativo, decimal;

(13)

Então:

ha sem

NS 66.693 /

90 , 0 98 , 0 85 , 0 000 . 50     L ha sem m sem

NS( / ) 66.693 /

ha m ha m E ha m

L 10.000 /

1 / 000 . 10 / 000 .

10 2 2

   m sem ha m ha sem m sem

NS 6,67 /

/ 000 . 10 / 693 . 66 ) / (  

Espaçamento entre sementes, EES

sem m m

sem NSm

EES 0,15 /

/ 67 , 6

1

1 _ _



Considerando o enchimento do disco de 90% tem-se:

EES = 0,15 x 0,90 = 0,135 m/sem

Considerando patinagem de 10% tem-se:

EES = 0,135 x (1-0,10) = 0,121 m/sem

Logo:

EES = 12,1 cm/sem

OBS: Esses cálculos geralmente estão contidos nas tabelas das máquinas.

(14)

Relação de engrenagens motoras e movidas

Exemplo de discos dosadores horizontais de sementes

Exemplo:

Escolher o disco indicado para cada cultura e verificar nas tabelas das semeadoras a relação de engrenagens recomendadas.

 Tabela EES (MF 40) = 12,1 cm/sem

Tabela de espaçamento de sementes - cm (Semeadora Adubadora MF 40) N° de dentes da roda

dentada Discos

Acionadora

(A) Acionada (B) furos 12 furos 24 furos 30 furos 35 7 17 64,6 32,3 23,8 21,6 7 15 55,8 27,9 22,3 18,6 9 17 50,3 25,1 20,1 16,8 9 15 44,3 22,2 17,7 14,8 7 9 34,2 17,1 13,6 11,7 15 17 30,2 15,1 12,1 10,1 17 15 23,5 11,7 9,4 7,8

9 7 20,7 10,3 8,3 6,9

15 9 16,0 8,0 6,4 5,3

17 9 14,1 7,0 5,6 4,7

15 7 12,4 6,2 5,0 4,1

(15)

Engrenagem da roda motriz (E2) Pinhão Coroa Disco Dosador R o d a M o tr iz Engrenagem do pinhão (E1)  Disco = 30 furos

 Engrenagem acionadora = 15 dentes  Engrenagem acionada = 17 dentes

Outras máquinas EES nf PRm E E P C    2 1 Em que:

C = nº de dentes da coroa; P = nº de dentes do pinhão;

E1 = nº de dentes da engrenagem 1; E2 = nº de dentes da engrenagem 2; PRm = perímetro da roda motriz, cm; nf = nº de furos do disco;

EES = espaçamento entre sementes, cm/sem.

Exemplo:

EES = 12 cm/sem; C = 32 dentes; P = 16 dentes; E1 = 10 dentes;

E2 = 12 dentes;

Diâmetro da roda motriz 70 cm; nf = ?

furos nf

nf 12 30,54 31

(16)

Método prático

Etapas para execução desse método:

 Marcar com giz uma referência da semeadora e o início da pista;

 Avançar devagar até o disco dosador completar 10 voltas;

 Medir a distância percorrida;

 Determinar o número de furos do disco.

Exemplo: Ao dar dez giros no disco dosador, a semeadora desloca-se 22,40 metros. Caso deseje-se distribuir 6,67 sementes por metro de sulco, qual o número de furos do disco dosador será necessário?

sementes

X

sementes

sulco

m



22,40m

67 ,

6

1

logo,

voltas

em

X

149 ,

4 sementes

10

1

67 ,

6

40 ,

22 

_



Ou seja, para cada volta do disco são depositados 14,9 sementes. Isso significa que será necessário um disco de 15 furos.

Sulcadores

São os elementos responsáveis pela abertura do sulco inicial. São usados principalmente em semeadoras de sementes graúdas. Podem ser:

 Enxadas (“asa de andorinha”, “bico de pato”, etc);

Geralmente são afixados na barra porta ferramentas e pode ser ajustado na sua profundidade.

 Discos (simples ou duplos).

(17)

Enxada Disco simples Disco duplo

Cobridores de sulco

São elementos responsáveis pela cobertura das sementes e adubo. Existem três os tipos básicos:

 De discos duplos;

 De chapas; e

 De rodas duplas de borracha.

Rodas de compactação

(18)

10.3.3. Exercícios

a) Como são definidas as máquinas quanto a forma de deposição dos órgãos vegetativos no solo?

b) Quais as funções básicas das semeadoras adubadoras?

c) Quais as principais características das semeadoras para sementes miúdas? d) Dados:

 Cultura: Trigo;

 Dosagem de adubo recomendada (q = 400 kg/ha);

 Dosagem de sementes recomendada (q = 100 kg/ha);

 Espaçamento entre fileiras (E = 0,20 m);

 Considerando a patinagem da roda motriz de 4%;

 Diâmetro da roda motriz = 0,70m.

Qual a quantidade de adubo e sementes aplicada por volta da roda motriz da semeadora adubadora?

e) Depois de 10 voltas a semeadora desloca-se 26,40 metros. Deseja-se distribuir 2,4 g/m de sementes miúdas por metro de sulco, qual a dosagem de sementes após as 10 voltas será necessário?

f) Para uma semeadora-adubadora de 6 linhas e espaçamento entre linhas de 0,60 metros, calcule o comprimento da haste do marcador de linha com a bitola ajustada em 1600 mm.

g) Dados:

(19)

 Espaçamento entre linhas = 0,60 metro;

 Poder germinativo = 95%;

 Pureza das sementes = 98%;

 Índice de sobrevivência = 93%;

 Capacidade de enchimento do disco = 95%;

 Patinagem = 6%.

Qual o espaçamento entre sementes?
