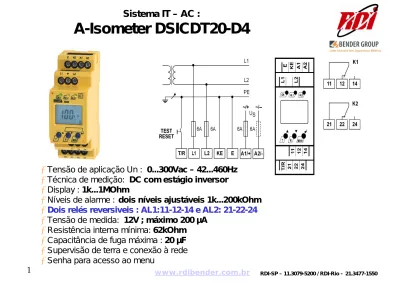

Sistema IT – AC :
A-Isometer DSICDT20-D4
¾Tensão de aplicação Un : 0...300Vac – 42...460Hz
¾Técnica de medição: DC com estágio inversor
¾Display : 1k...1MOhm
¾Níveis de alarme : dois níveis ajustáveis 1k...200kOhm
¾Dois relés reversiveis : AL1:11-12-14 e AL2: 21-22-24 ¾Tensão de medida: 12V ; máximo 200 µA
¾Resistência interna mínima: 62kOhm
¾Capacitância de fuga máxima : 20 µF
www.rdibender.com.br
Sistema IT – AC :
A-Isometer DSICE570
¾Tensão de aplicação Un : 0...480Vac – 30...420Hz
¾Técnica de medição: DC com estágio inversor
¾Display : 1k...5MOhm
¾Níveis de alarme : dois níveis ajustáveis 2k...1MOhm
¾Dois relés reversiveis : AL1:11-12-14 e AL2: 21-22-24 ¾Tensão de medida: 20V ; máximo 170 µA
¾Resistência interna mínima: 119kOhm
¾Capacitância de fuga máxima : 20 µF
¾Supervisão de terra e conexão à rede
Sistema IT – AC/DC :
A-Isometer DSIADT25
¾Tensão de aplicação Un : 0...300Vac – 15...460Hz – 0...300Vdc
¾Técnica de medição: AMP
¾Display : 1k...1MOhm
¾Níveis de alarme : dois níveis ajustáveis 1k...200kOhm
¾Dois relés reversiveis : AL1:11-12-14 e AL2: 21-22-24 ¾Tensão de medida: 12V ; máximo 100 µA
¾Resistência interna mínima: 120kOhm
¾Capacitância de fuga máxima :20 µF
www.rdibender.com.br
Sistema IT – AC/DC :
A-Isometer DSIADT25
D4M
¾Tensão de aplicação Un : 0...300Vac – 15...460Hz – 0...300Vdc
¾Técnica de medição: AMP
¾Display : 1k...1MOhm
¾Níveis de alarme : dois níveis ajustáveis 1k...200kOhm
¾Um relé reversível e uma saída 0/4...20mA ¾Tensão de medida: 12V ; máximo 100 µA
¾Resistência interna mínima: 120kOhm
¾Capacitância de fuga máxima :20 µF
¾Supervisão de terra e conexão à rede
Sistema IT – AC/DC :
A-Isometer DSIAE575
¾Tensão de aplicação Un : 0...480Vac – 30...420Hz – 0...480Vdc
¾Técnica de medição: AMP
¾Display : 1k...5MOhm
¾Níveis de alarme : dois níveis ajustáveis 2k...1MOhm
¾Dois relés reversiveis : AL1:11-12-14 e AL2: 21-22-24 ¾Tensão de medida: 20V ; máximo 170 µA
¾Resistência interna mínima: 119kOhm
¾Capacitância de fuga máxima : 60 µF
¾Supervisão de terra e conexão à rede
www.rdibender.com.br
Sistema IT – AC/DC :
A-Isometer DSIADT75 / E75
¾Tensão de aplicação Un : 0...793Vac- DC 0,2...420Hz / 0...650Vdc
com acoplador até10kVac ou 7,2kVdc ; 20...150Vac/dc
¾Técnica de medição: AMP plus
¾Display : 1k...10MOhm
¾Níveis de alarme : dois níveis ajustáveis 1k...10MOhm
¾Dois relés reversiveis : AL1:11-12-14 e AL2: 21-22-24
¾Tensão de medida: 50V ; máximo 278 µA (10V; máximo 50 µA )
¾Resistência interna mínima: 180kOhms
¾Capacitância de fuga máxima: 500 µF
¾Memorização de histórico (últimas 99 falhas com data e hora) ¾Supervisão de terra e conexão à rede
¾Saída analógica 4...20mA p/ o valor do display ¾Interface RS485 de comunicação
Off-line:
A-Isometer DSICDT20-D6
¾Tensão de aplicação Un : 0...300Vac – 50...400Hzcom acoplador 12kV
¾Técnica de medição: DC com estágio inversor
¾Display : 10k...20MOhm
¾Níveis de alarme : Alarme 1 e 2: 100k...10MOhm
¾Dois relés reversiveis : AL1:11-12-14 e AL2: 21-22-24 ¾Tensão de medida: 12V ; máximo 10 µA
¾Resistência interna mínima: 1,2MOhm
¾Capacitância de fuga máxima : 10 µF
www.rdibender.com.br
Off-line:
A-Isometer DSICDT25-D6
¾Tensão de aplicação Un : 0...300Vac/dc – 50...400Hzcom acoplador 7,2kV
¾Técnica de medição: DC com estágio inversor
¾Display : 10k...20MOhm
¾Técnica de medição: AMP
¾Níveis de alarme : Alarme 1 e 2: 100k...10MOhm
¾Dois relés reversiveis : AL1:11-12-14 e AL2: 21-22-24 ¾Tensão de medida: 12V ; máximo 10 µA
¾Resistência interna mínima: 1,2MOhm
¾Capacitância de fuga máxima : 10 µF
Off-line:
A-Isometer DSICDT25-D6
D4M
¾Tensão de aplicação Un : 0...300Vac/dc – 50...400Hz
com acoplador 7,2kV
¾Técnica de medição: DC com estágio inversor
¾Display : 10k...20MOhm
¾Técnica de medição: AMP
¾Níveis de alarme : Alarme 1 e 2: 100k...10MOhm
¾Um relé reversível e uma saída 0/4...20mA ¾Tensão de medida: 12V ; máximo 10 µA
¾Resistência interna mínima: 1,2MOhm
¾Capacitância de fuga máxima : 10 µF
www.rdibender.com.br
Sistema IT – AC/DC
A-Isometer DSIAGSE575
¾Tensão de aplicação Un : 0...480Vac – 30...420Hz – 0...480Vdc
¾Técnica de medição: AMP
¾Display : 1k...5MOhm
¾Níveis de alarme : dois níveis ajustáveis 2k...1MOhm
¾Dois relés reversiveis : AL1:11-12-14 e AL2: 21-22-24 ¾Tensão de medida: 20V ; máximo 170 µA
¾Resistência interna mínima: 119kOhm
¾Capacitância de fuga máxima : 60 µF
¾Corrente de teste: 10 e 25 mA (localização de falha automática ou manual) ¾Supervisão de terra e conexão à rede
Sistema IT – AC/DC
A-Isometer DSIADGSE75
¾Tensão de aplicação Un : 20...760Vac – 50...400Hz ; 20...575Vdc ou 20...150Vac/dc
¾Técnica de medição: AMP plus
¾Display : 1k...10MOhm
¾Níveis de alarme : dois níveis ajustáveis 1k...1MOhm
¾Dois relés reversiveis : AL1:11-12-14 e AL2: 21-22-24
¾Tensão de medida: 40V ; máximo 220 µA (10V; máximo 50 µA )
¾Resistência interna mínima: 180kOhms
¾Capacitância de fuga máxima: 500 µF
¾Corrente de teste: 1; 2,5; 10; 25 e 50 mA (localização de falha automática ou manual) ¾Memorização de histórico (últimas 99falhas com data e hora)
¾Supervisão de terra e conexão à rede
www.rdibender.com.br
Localizador LFFR60/61
LFFRD60/61
display gráfico iluminado
LFFRL60/61
7-segmentos display
(endereço bus e código de erro)
Um LED de alarme para cada canal
Localizador LFFR90/91
LFFRD90/91
D
isplay gráfico iluminado. Um relé
de alarme para cada canal.
LFFRL90/91
7- display de segmento
Um LED de alarme para cada canal
Um relé de alarme para cada canal
www.rdibender.com.br
Circuitos de potência : 20...760Vac ou dc
Localizador LFFR60 e 90
--X --X Relógio interno --1…90 X --X --LFFRL60 XM460 --2 x 1 W X 1…90 X X --X 100 mA...10 A 2...10 mA LFFRD60 --1…90 X --X --LFFRL90 12 x 1 S Contato de alarme por canalXM90 Alojamento
X Função para parametrização
1…90 Faixa de endereço
Contato de alarme “alarme comum” para todos os canais
X Histórico dos alarmes
X Indicação de código de erro
--Display 7- segmentos e LED por canal
X Display gráfico iluminado
Faixa do display da corrente residual Valores de resposta
LFFRD90 Localizadores
Circuito de Comando: 20...150Vac/dc
Localizador LFFR60 e 90
--X --X Relógio interno --1…90 X --X --LFFRL61 XM460 --2 x 1 W X 1…90 X X --X 10 mA...1 A 0,2...1 mA LFFRD61 --1…90 X --X --LFFRL91 12 x 1 S Contato de alarme por canalXM90 Alojamento
X Função para parametrização
1…90 Faixa de endereço
Contato de alarme “alarme comum” para todos os canais
X Histórico dos alarmes
X Indicação de código de erro
--Display 7- segmentos e LED por canal
X Display gráfico iluminado
Faixa do display da corrente residual Valores de resposta
LFFRD91 Localizadores
www.rdibender.com.br
Transfomadores de medida
Séries TMF
Padrão tipo ø 10, 20, 35, 60, 120, 210 mmSéries TMFNP
Núcleo partido 20x30, 50x80, 80x80, 80x120, 80x160 mmSéries TMFR
Tipo retângular 70x175, 115x305 mmSistema IT
com
LFFR60:
Rápida localização de falhas de isolamento
RS485 LFFRL60 DSIADGSE7 5 R=10kOhm EDS on auto Falha de isolamento EDS: on-auto-Adr2 k3 12mA DSIADGSE75 Ip
Trifásico 480Vac
www.rdibender.com.br
Sistema IT
com
LFFR61:
Comando e automação em 125Vdc
RS485 LFFRL6124...125Vdc
Falha de isolamento
R - < 1 kOhm
EDS: auto on
¾01/4 : 3k01 0,5mA
¾02/4 : 3k03 1,1mA
¾03/4 : 3k04 0,8mA
¾04/4 : 3k06 0,3mA
Ajuste da corrente de teste Ids = 2,5mA
Exemplos de Aplicação
www.rdibender.com.br
Sistemas Portáteis
LFMS90GS / LFMS 91GS
LFMS90GS
Para sistemas LFFR60 (Circuitos principais) AC/DC 24…500V; AC 790V e DC 960V ¾Gerador de sinais GSP5 – 25 e 10 mA ¾localizadores LFMI190P mín. 2 mA Aprox. 100Ohm / Volt Idn –AC 10mA…16A¾Alicates de medida PSA3020, PSA3052 PSA3165
LFMS91GS
Para sistemas LFFR61 (Circuitos de controle) AC 20…265V DC 20…308V ¾Gerador de sinais GSP3 - 1,0 e 2,5 mA ¾localizadores LFMI190P mín. 0,2 mA Aprox.1000Ohm / Volt Idn –AC 10mA…16A¾Alicates de medida
LFMI190P :
elementos de operação
Control circuits
Main circuits
GS3 GS1 GS2 IRDH575 LFFR 460/490 W… WR… LFFR 461/491 W…8000 WS…8000 PSA3320 PSA3352 W…8000 WS…8000 PSA3020 PSA3052 PSA3165 W… WR… WS…www.rdibender.com.br
