Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores

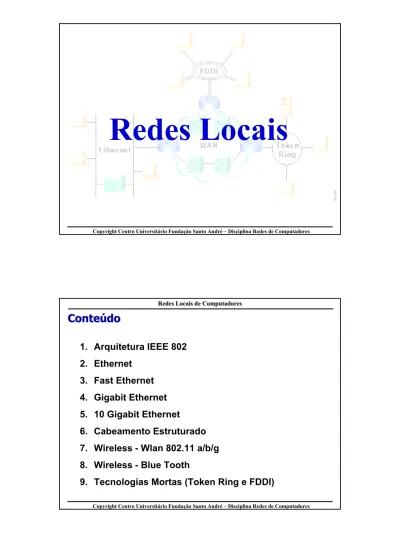

Redes Locais
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
Conteúdo
Conteúdo
1. Arquitetura IEEE 802
2. Ethernet
3. Fast Ethernet
4. Gigabit Ethernet
5. 10 Gigabit Ethernet
6. Cabeamento Estruturado
7. Wireless - Wlan 802.11 a/b/g
8. Wireless - Blue Tooth
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores 7 2 6 5 4 3 1 7 2 6 5 4 3 1 2 3 2 1 1 Origem Nó Intermediário Destino Segmento X Segmento Y MSG MSG
Fluxo da Mensagem através da
Fluxo da Mensagem através da
Arquitetura em Camadas
Arquitetura em Camadas
Arquitetura IEEE 802
Arquitetura IEEE 802
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
LLC MAC Física
Arquitetura IEEE 802
Arquitetura IEEE 802
6. Apresentação 7. Aplicação 5. Sessão 4. Transporte 3. Rede 2. Enlace 1. Física OSI OSI Aplicações (FTP, Telnet, HTTP, DNS, SNMP, Mail, etc) TCP IP Tecnologias de Rede (Ethernet, FDDI, Token Ring, PPP, X25, Frame Relay, ATM, etc) UDP TCP/IP LLC (IEEE 802.2) Ethernet(IEEE 802.3) (IEEE 802.5)Token Ring
FDDI (ANSI X3T9.5)
LLC - Logical Link Control MAC - Medium Access Control
IEEE - Institute of Eletrical and Eletronics Engineers ANSI - American National Standards Institute FDDI - Fiber Distributed Data Interface PPP - Point-to-Point Protocol ATM - Asynchronous Transfer Mode
FTP - File Transfer Protocol HTTP - HyperText Transfer Protocol DNS - Domain Name System
SNMP - Simple Network Management Protocol TCP - Transmission Control Protocol UDP - User Datagram Protocol IP - Internet Protocol
Comparativo da Arquitetura IEEE 802
Comparativo da Arquitetura IEEE 802
com as Arquiteturas OSI e TCP/IP
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Composição da Mensagem na Arquitetura de Rede
MAC Header LLC Header IP Header TCP Header APL Header DADOS MAC Trailer MAC Header
LLC Header
IP Header
TCP Header
APL Header DADOS
MAC Trailer Aplicações (FTP, Telnet, HTTP, DNS, SNMP, Mail, etc) TCP IP UDP TCP/IP LLC MAC Física
Quadro (Frame) MAC Segmento TCP
Datagrama IP PDU (Protocol Data Unit) LLC
INFO INFO INFO INFO
Arquitetura IEEE 802
Arquitetura IEEE 802
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
¾ Oferece interface lógica padrão para a camada superior que utiliza seus serviços através dos SAPs (Service Access Points)
¾ Pode implementar controle de erros ou de fluxo ¾ Disponibiliza 3 tipos de operação de protocolo:
Tipo 1 - Protocolo não orientado à conexão e sem reconhecimento Tipo 2 - Protocolo orientado à conexão com reconhecimento Tipo 3 - Protocolo não orientado à conexão com reconhecimento
DSAP SSAP CONTROL INFO
LLC Header
8 bits 8 bits 8 ou 16 bits 8 * m bits Formato da PDU (
Formato da PDU (ProtocolProtocolData Data UnitUnit) para o LLC) para o LLC
DSAP = Destination Service Access Point SSAP = Source Service Access Point Control = Campo que define o tipo da PDU
Física MAC LLC
Arquitetura IEEE 802: Subcamada LLC
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
1. A pilha TCP/IP do computador A troca mensagens com a pilha TCP/IP do computador B através da conexão estabelecida entre os SAPs (Service Access Points) A2 e B1.
2. A pilha IPX/SPX do computador A troca mensagens com a pilha IPX/SPX do computador C através da conexão estabelecida entre os SAPs A1 e C1.
IPX - Internetwork Packet Exchange SPX - Sequenced Packet Exchange
SPX TCP IPX IP FTP Client Netware LLC MAC Física (A1) (A2) TCP SPX IP IPX FTP SRVRClient Netware LLC MAC Física (B1) (B2) SPX IPX Netware LLC MAC Física (C1) SAP
A Windows B Windows C Netware
Arquitetura IEEE 802: Subcamada LLC
Arquitetura IEEE 802: Subcamada LLC
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
¾ Responsável pelo controle de acesso ao meio físico ¾ No caso do Ethernet utiliza-se:
CSMA/CD (Carrier Sense Multiple Access with Colision Detection) ¾ Outras tecnologias utilizam outros métodos de acesso (ex:Token Passing) ¾ Na transmissão:
Recebe a PDU da camada LLC
Monta o frame inserindo os campos do Header e Trailer MAC Executa o algoritmo CSMA/CD
Envia o frame para a camada física ¾Na recepção:
Recebe o Frame da camada física
Verifica os campos do Header e Trailer MAC Envia a PD para a camada LLC
Física MAC LLC Ethernet
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores Transmissão de Frames Transmissão OK Monta Frame Inicia Transmissão Meio Livre ? Colisão ? Fim de Transmissão ? Erro:excesso de colisões Envia Jam de 32 bits Incrementa Num tentativas Calcula tempo de backoff Espera tempo de backoff Num Max. Tentativas (16) ? S N N S N S S
N Backoff = random (0,2**num. tentativas) * slotTime
SlotTime = 51,2 µs (tempo para TX 64 bytes)
Física MAC LLC
Fluxo de Transmissão de
Fluxo de Transmissão deFramesFrames utilizando o CSMA/CD
utilizando o CSMA/CD Ethernet
Ethernet: Subcamada MAC (: Subcamada MAC (MediumMediumAccessAccessControlControl))
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
Recepção de Frames Recepção OK Inicia Recepção Frame pequemo ? FCS válido ? Fim de Recepção ? Erro:FCS Desmonta o quadro Bits extras ? S N N S N S S N Erro:Tamanho Erro Alinhamento Endereço reconhecido ? Tamanho válido ? S N S N S Física MAC LLC
Fluxo de Recepção de
Fluxo de Recepção de
Frames
Frames
Ethernet
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
MAC Header MAC Trailer
Preâmbulo SFD DA SA Tamanho INFO FCS
Formato do Frame MAC para 802.3
¾Preâmbulo: Seqüência padrão de bits para sincronização da recepção.
¾ SFD (Start Frame Delimiter): Seqüência 10101011 Indica o início do quadro. ¾ DA (Destination Address): MAC Address de destino. (Se todos ´F´=broadcast. ¾ SA (Source Address): MAC Address de origem.
¾ Tamanho: Quantidade de bytes do campo INFO (Protocolo no Ethernet V2) ¾ INFO: Contém a PDU recebida da camada LLC.
¾FCS (Frame Check Sequence): Para detectar erros na recepção.
Ethernet
Ethernet: Subcamada MAC (: Subcamada MAC (MediumMediumAccessAccessControlControl))
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
Endereços
Preâmbulo SFD DA SA Tamanho INFO FCS
Endereçamento no Ethernet
¾MAC Address: 48 bits para identifição da estação no enlace
24 bits para identificação do fabricante 24 bits para identificação seqüencial
¾ Unicast Address: Específico de uma interface ethernet ¾ Multicast Address: De um grupo de estações em uma rede ¾ Broadcast Address:
Todos os bits ligados FF.FF.FF.FF.FF.FF Destinado a todas estações na rede
Ethernet
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores ¾ Responsável pela transmissão transparente dos bits através do meio físico ¾ Leva em conta aspectos relacionados com as seguintes características:
Mecânicas: tipos de cabos e conectores e etc Físicas: níveis de tensão e distâncias e etc
Funcionais: função de cada pino do conector por exemplo Tipos de Transmissão: Baseband ou Broadband etc
Física MAC LLC
Arquitetura IEEE 802: Camada Física
Arquitetura IEEE 802: Camada Física
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
¾ Padrão: IEEE 802.3
¾ Topologia: Barramento e/ou Estrela ¾ Taxa de Transmissão: 10 Mbps ¾ Método de Acesso ao Meio Físico
CSMA/CD (Carrier Sense Multiple Access with Colision Detection) ¾ Meio Físicos Utilizados
10Base5 - cabo coaxial grosso de 50 ohms – 500 Metros 10Base2 - cabo coaxial fino de 50 ohms – 185 Metros
10BaseT - STP (Shielded Twisted Pair)ou UTP (Unshielded TP) – 100 Metros 10BaseF - fibra óptica – 2 Km
¾ Tipo de Aplicação: dados
Ethernet
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Ethernet
Ethernet
: Camada Física
: Camada Física
–
–
10Base2
10Base2
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
Placa de Rede Cabo TP Placa de Rede Cabo TP HUB ou SWITCH TP HUB ou SWITCH TP
Ethernet
Ethernet
: Camada Física
: Camada Física
–
–
10BaseT
10BaseT
CONECTORES RJ45
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores Conversor TP - FO Placa de Rede Cabo TP Fibra Óptica Conversor TP - FO Placa de Rede Cabo TP Fibra Óptica HUB ou SWITCH FO HUB ou SWITCH FO
Ethernet
Ethernet
: Camada Física
: Camada Física
–
–
10BaseF
10BaseF
CONECTORES FO
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
Fibras Ópticas
Fibras Ópticas
Ethernet
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores SWITCH HUB DOMÍNIO DE COLISÃO HUB DOMÍNIO DE COLISÃO HUB DOMÍNIO DE COLISÃO DOMÍNIO DE COLISÃO Servidor
Ethernet
Ethernet
: Domínio de Colisão
: Domínio de Colisão
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
¾ Padrão: IEEE 802.3 u ¾ Topologia: Estrela
¾ Taxa de Transmissão: 100 Mbps ¾ Método de Acesso ao Meio Físico
CSMA/CD (Carrier Sense Multiple Access with Colision Detection) ¾ Meio Físicos Utilizados
100BaseT4 - par trançado UTP ou STP 4 pares – 100 Metros 100BaseTX - par trançado UTP ou STP 2 pares – 100 Metros 100BaseFX - fibra óptica 2 vias – 400 Metros
¾ Tipo de Aplicação: dados, voz e vídeo
Fast Ethernet
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
¾ Padrão: IEEE 802.3 z ¾ Topologia: Estrela
¾ Taxa de Transmissão: 1 Gbps ¾ Método de Acesso ao Meio Físico
CSMA/CD (Carrier Sense Multiple Access with Colision Detection) ¾ Meio Físicos Utilizados
1000BaseCX - Shielded copper - cabo coaxial - 25 Metros 1000BaseT - UTP - par trançado 4 pares - 100 Metros 1000BaseSX - Short-wave laser - fibra óptica - 500 Metros 1000BaseLX - Long-wave laser - fibra óptica - 5000 Metros ¾ Tipo de Aplicação: dados, voz e vídeo
Gigabit Ethernet
Gigabit Ethernet
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
¾ Padrão: IEEE 802.3 ae ¾ Topologia: Estrela
¾ Taxa de Transmissão: 10 Gbps ¾ Método de Acesso ao Meio Físico
CSMA/CD (Carrier Sense Multiple Access with Colision Detection) ¾ Meio Físicos Utilizados
10GBASE-SR (Dark Fiber) e 10GBASE-SW (SDH) • Multimode Fiber de 2 metros a 300 metros 10GBASE-LR (Dark Fiber) e 10GBASE-LW (SDH)
• Singlemode Fiber de 2 metros a 10 Kilometros 10GBASE-ER (Dark Fiber) e 10GBASE-EW (SDH)
• Singlemode Fiber de 2 metros a 40 Kilometros ¾ Tipo de Aplicação: dados, voz e vídeo
10
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores Ratificado formalmente pelo IEEE em 12 junho de 2002
Novas perspectivas de serviços pois além da velocidade o alcance máximo é de até 40 KM em fibra óptica monomodo
O padrão permite apenas o modo de operação full-duplex Ainda bastante caro, mas tende a cair com o tempo
Aplicável na construção de backbones rápidos em LANs ou MANS
10
10
Gigabit Ethernet
Gigabit Ethernet
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
Aplicação dos Diversos Padrões
Aplicação dos Diversos Padrões
Ethernet
Ethernet
SWITCH 10 Mbps SWITCH 10 Mbps SWITCH 10 Mbps Servidor SWITCH 10 Mbps 100 Mbps 100 Mbps
Servidor Servidor Servidor
SWITCH SWITCH 1 Gbps 10 Gbps Módulos 10 Gbps Módulos 1 Gbps 1 Gbps
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
TOMADA DE REDE PATCH PANEL
PATCH CORDS
Cabeamento
Cabeamento
Estruturado
Estruturado
RACK RACK HUB ou SWITCH ÁREA DE TRABALHO TOMADA DE REDE PATCH PANEL ÁREA DE TRABALHO TOMADA DE REDE ÁREA DE TRABALHO TOMADA DE REDE
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
Esquema de
Esquema de crimpagem crimpagem de Cabos TP com conectores RJde Cabos TP com conectores RJ--4545
568B
568A
Cabeamento
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Cabeamento
Cabeamento
Estruturado
Estruturado
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
¾ Padrão: IEEE 802.11b – 11 Mbps
IEEE 802.11a – 54 Mbps (NÃOcompatível com IEEE 802.11b) IEEE 802.11g – 54 Mbps (compatível com IEEE 802.11b ) ¾ Arquiteturas: Ad-Hoc
Infrastructure (utilizando Access Point) ¾ Taxa de Transmissão: 11 Mbps e 54Mbps
¾ Método de Acesso ao Meio Físico
CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance) O padrão IEEE 802.11 foi desenvolvido para garantir a padronização de comunicação de dados entre dispositivos de redes locais sem fio.
É conhecida também pelo nome de Wi-Fi, abreviatura de “wireless fidelity” (fidelidade sem fios), que é uma marca registrada pertencente à Wireless Ethernet Compatibility Alliance (WECA).
Wireless
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Wireless
Wireless
LAN
LAN
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
Ad-Hoc: a comunicação entre as estações é direta. Não existem pontos fixos
(vide figura 1).
Infrastructure (utilizando Access Point): existem pontos fixos através dos
quais se dá a comunicação (vide figura 2).
Wireless
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
C não consegue “escutar” A e pode começar a transmitir enquanto A também estiver transmitindo.
A e C não conseguem detectar colisão.
Apenas o receptor pode auxiliar na detecção de colisões.
Wireless
Wireless
LAN: Problema do Nó Escondido
LAN: Problema do Nó Escondido
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
Wireless
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance)
Se o meio está ocupado, o transmissor aguarda um período randômico de tempo A colisão é evitada através do fluxo acima
¾ O RTS contém o endereço do destino e a duração da mensagem
¾ Todas as estação aguardam o tempo de duração da mensagem para evitar colisão ¾ O ACK é enviado para garantir que o dados foram recebidos
Wireless
Wireless
LAN: Método de Acesso ao Meio Físico
LAN: Método de Acesso ao Meio Físico
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
O Bluetooth é a melhor aposta para interligação eletrônica em redes
para interligação sem fio.
Um celular pode ser usado para sincronizar a agenda de telefones com
o PC ou palmtop, e uma câmera digital pode enviar fotos à impressora, por exemplo.
Especificação aberta para conexão sem fio em curta distância, via
freqüência de rádio
Os sinais enviados chegam a 2,4 Ghz
A taxa média de transmissão entre os aparelho baseados na tecnologia é
de 1 Mbps
A distância máxima entre os equipamentos é de 10 metros. As conexões podem ser ponto-a-ponto ou multiponto. Usa o software Bluetooth Conection Manager – protocolo de
comunicação Bluetooth v1.1
Bluetooth
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores Você chega ao escritório e coloca sua pasta na mesa.
Enquanto em seu escritório, seu Assistente Digital Pessoal (PDA)
automaticamente sincroniza com seu PC de mesa e transfere: Arquivos
E-mails
Informação de agenda de compromissos.
Bluetooth
Bluetooth
: Aplicações
: Aplicações
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
Enquanto em uma reunião, você acessa seu PDA para enviar sua
apresentação ao quadro branco eletrônico.
Você registra atas da reunião em seu PDA e sem nenhum cabo
ligado, transfere as informações aos participantes presentes antes de que eles deixem a reunião.
Bluetooth
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores Um supervisor de uma fábrica, caminha por ela conferirindo o estado
de cada equipamento de teste da linha de produção, carregando uma interface do usuário que instantâneamente acessa qualquer máquina.
Ele verifica taxas de defeito de produto e falhas de peças em
estações de trabalho selecionadas.
Bluetooth
Bluetooth
: Aplicações
: Aplicações
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
Você chega ao hotel.
Quando você entra, você é registrado automaticamente e seu
número de quarto e a chave eletrônica é transferida para seu PDA.
Quando você chegua no quarto, a porta abre automaticamente.
Bluetooth
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores Ansioso em ver a estréia do filme, você chega ao cinema e acha fila
longa para comprar ingressos.
Usando sua tecnologia Bluetooth PDA , ela confirma e paga por seus
ingressos, você evita a fila, entra no cinema, em seu assento preferido.
Bluetooth
Bluetooth
: Aplicações
: Aplicações
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
Você chega ao aeroporto e fila enorme é formada para marcar o assento e
entregar o bilhete.
Você evita a fila, enquanto isso seu PDA apresenta um ingresso eletrônico
e automaticamente seleciona seu assento.
O sistema de identificação de check-in da companhia aérea confere a
identificação pela função embutida de "ID-etiqueta" que está no seu PDA e confirma seu assento reservado.
Bluetooth
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
¾ Padrão: IEEE 802.5
¾ Topologia: Anel e/ou Estrela
¾ Taxa de Transmissão: 4 e 16 Mbps
¾ Método de Acesso ao Meio Físico: Token Passing
¾ Meio Físicos Utilizados
¾ Par trançado STP
(Shielded Twisted Pair)ou UTP
(Unshielded Twisted Pair)¾ Fibra óptica
¾ Tipo de Aplicação: Dados
¾ High Speed Token Ring: Taxa de transmissão de 100 Mbps
Tecnologias Mortas:
Tecnologias Mortas:
Token Ring
Token Ring
Copyright Centro Universitário Fundação Santo André – Disciplina Redes de Computadores
Redes Locais de Computadores
Redes Locais de Computadores
¾ Padrão: ANSI X3T9.5
¾ Topologia: Duplo Anel com Tolerância a Falhas
¾ Taxa de Transmissão: 100 Mbps com taxa efetiva de 80 Mbps ¾ Método de Acesso ao Meio Físico: Token Passing
¾ Meio Físicos Utilizados: fibra óptica e par trançado ¾ Número máximo de estações no anel: 500
¾ Comprimento máximo do anel: 100 Km ¾ Serviços de transmissão de dados oferecidos
Assíncrono: instante de transmissão desconhecido Síncrono: previsibilidade de quando o token vai passar
