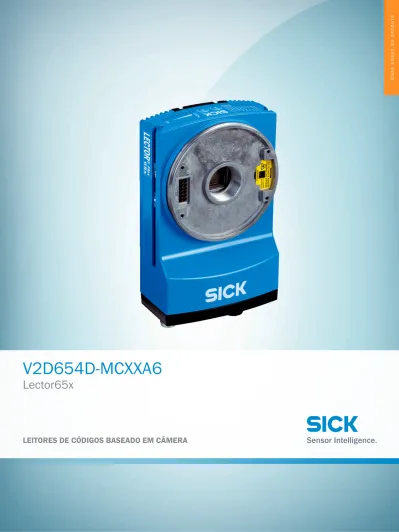

Data sheet do produto. V2D654D-MCXXA6 Lector65x LEITORES DE CÓDIGOS BASEADO EM CÂMERA

(1)

Dat

a shee

t do pr

V2D654D-MCXXA6

Lector65x

(2)

A

B

C

D

E

F

H

I

J

K

L

M

N

O

P

Q

R

S

Informações do pedido

Tipo Nº de artigo V2D654D-MCXXA6 1082400

Outras versões do aparelho e acessórios www.sick.com/Lector65x

Dados técnicos em detalhe

Características

Variante Aparelho básico

Foco ótico Foco ajustável (manual)

Sensor Sensor de matriz CMOS, níveis de cinzento

Resolução do sensor 2.048 px x 2.048 px

Fonte de luz

Iluminação interna A ser encomendado separadamente como acessório Ferramenta de alinhamento Laser, Visível, vermelho, 630 nm ... 680 nm

Classe de laser 1, corresponde a 21 CFR 1040.10 com exceção dos desvios conforme “Laser Notice No. 50” de 24 de junho de 2007 (IEC 60825-1:2014, EN 60825-1:2014)

Frequência de varredura 40 Hz, Com resolução de 4 megapixel

Resolução do código ≥ 0,1 mm 1)

Distância de leitura 300 mm ... 2.200 mm 2)

Objetivo C-Mount

Formato óptico 1″

Observação A ser encomendado separadamente como acessório

1)_{Depende da objetiva.}

2)_{Depende da objetiva, ver detalhes no diagrama do campo de visão.}

Mecânica/sistema elétrico

Tipo de conexão 1 x M12, conector macho, 17 pinos (serial, CAN, I/Os, alimentação de tensão) 2 x M12, conector fêmea, 8 pinos (Ethernet, P1 ainda sem função)

1 x M8, conector fêmea, 4 pinos (USB)

Tensão de alimentação 24 V DC ... 24 V DC, ± 20 %

(3)

Consumo de energia Typ. 20 W, ± 20 %

Corrente de saída ≤ 100 mA

Carcaça Peça de alumínio fundido

Cor da carcaça Azul claro (RAL 5012)

Grau de proteção IP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02))

Classe de proteção III

Segurança elétrica EN 60950-1 (2011-01)

Peso 635 g

Dimensões (C x L x A) _{142 mm x 89 mm x 46 mm}1) 1)_{Somente carcaça, sem objetiva e capa de proteção.}

Performance

Estruturas de códigos legíveis Códigos 1D, Stacked, códigos 2D, códigos diretamente marcados, Escrita simples

Tipos de código de barra GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, USPS (Postnet, Planet, USPS4SCB), Australian Post, Dutch KIX Post, Royal Mail, Swedish Post

Tipos de código 2D Matriz de dados ECC200, GS1 Data-Matrix, MaxiCode, Código QR

Tipos de código Stacked PDF417

Qualificação de código Com base na ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 18004

Fontes de escrita OCR/ OCV Fontes de escrita treináveis

Memória de imagem interna 512 MB

Interfaces

Ethernet ✔, TCP/IP

Função Host, AUX, FTP (transferência de imagens) Taxa de transmissão de dados 10/100/1.000 Mbit/s

PROFINET ✔

Função PROFINET single port (integrado), PROFINET Dual Port (opcional através de módulo de barra-mento de campo externo CDF600-2)

EtherNet/IP™ ✔

Taxa de transmissão de dados 10/100/1.000 Mbit/s

Serial ✔, RS-232, RS-422

Função Host, AUX

Taxa de transmissão de dados 0,3 kBaud ... 115,2 kBaud

CAN ✔

Função Rede de sensor CSN SICK CAN (Master/Slave, Multiplexer/Server) Taxa de transmissão de dados 20 kbit/s ... 1 Mbit/s

PROFIBUS DP ✔

Modo de integração do barramento de campo Opcional através de módulo de barramento de campo externo CDF600-2

USB ✔

Observação USB 2.0 (somente para parametrização) Função AUX

Entradas digitais 4 (“Sensor 1”, „Sensor 2“, 2 entradas através de memórias de parâmetro opcionais CMC600 em CDB650/CDM420)

(4)

A

B

C

D

E

F

H

I

J

K

L

M

N

O

P

Q

R

S

Saídas digitais 6 (CDB650: “Resultado 1”, “Resultado 2”, “Resultado 3”, “Resultado 4”, 2 saídas externas através de CMC600 ou CDM420: “Resultado 1”, “Resultado 2”, 2 saídas externas através de CMC600 ou cabo com extremidade aberta: “Resultado 1”, “Resultado 2”, “Resultado 3”, “Re-sultado 4”)

Saídas configuráveis Confirmação de leitura, Comando externo de iluminação, Condição de saída livremente confi-gurável, “Device Ready”

Pulsação de leitura Entradas digitais, movimento livre, interface serial, Ethernet, CAN, Auto ciclo, Modo de apre-sentação

Indicações ópticas 21 LEDs (10 x indicações de estado, 10 x gráfico de barras LED, 1 Feedbackspot verde)

Indicações acústicas Beeper/Summer (comutável, com funções para sinalização de um resultado que pode ser ocu-pado)

Elementos de comando 2 teclas (selecionar e iniciar ou terminar funções)

Interfaces de usuário Servidor Web

Software de configuração SOPAS ET

Cartão de memória Cartão de memória MicroSD (Flash-Card), máx. 16 GB, opcional

Memorização e chamada de dados Memorização de imagens e dados via cartão de memória microSD e FTP externo

Freqüência máxima do Encoder 1 kHz

Ativação da iluminação externa Via saída digital (gatilho máx. 24 V) ou conexão de iluminação externa

Dados ambientais

Compatibilidade eletromagnética (EMV) EN 61000-6-2:2005-08 / EN 61000-6-3 (2007-01)

Resistência a vibrações EN 60068-2-6:2008-02

Temperatura ambiente de funcionamento 0 °C ... +50 °C

Temperatura de armazenamento –20 °C ... +70 °C

Umidade relativa do ar permitida 90 %, Não condensante

Insensibilidade à luz externa 2.000 lx, no código

Classificações

ECl@ss 5.0 27280103 ECl@ss 5.1.4 27280103 ECl@ss 6.0 27280103 ECl@ss 6.2 27280103 ECl@ss 7.0 27280103 ECl@ss 8.0 27280103 ECl@ss 8.1 27280103 ECl@ss 9.0 27280103 ECl@ss 10.0 27280103 ECl@ss 11.0 27280103 ETIM 5.0 EC002550 ETIM 6.0 EC002550 ETIM 7.0 EC002999 UNSPSC 16.0901 43211701

(5)

Desenho dimensional (Dimensões em mm)

1 0 2 ( 4 .0 2 ) 2 1 .6 (0 .8 5 ) 75.6 (2.98) 90 (3.54) 0.2 (0.01) 21.4 (0.84) 1 4 .2 (0 .5 6 ) 9 7 .2 ( 3 .8 3 ) 1 4 2 .8 ( 5 .6 2 ) 7.2 (0.28)

1 2

3

4

5

6

9 à

ß

á

â

ã

7

8

① Conexão P1 “Ethernet” ② Conexão P3 “Ethernet”

③ Conexão X2 “USB” ou gatilho para iluminação externa, dependendo do tipo ④ Conexão P2 “CAN OUT”, dependendo do tipo

⑤ Conexão X1 “Power/Serial Data/CAN/I/O” ou “CAN IN”, dependendo do tipo ⑥ Cobertura para entrada de cartão de memória microSD

⑦ Rosca de furo cego M5, profundidade 5 mm (4 x), para fixação

⑧ Porcas para ranhuras M5, profundidade 5,5 mm (2 x), para fixação (alternativa) ⑨ Conector encaixável para conexão da iluminação integrada

⑩ Saída do auxílio do alinhamento de laser

⑪ Rosca de furo cego 2,5 mm (4 x) para fixação dos distanciadores para a iluminação integrável ⑫ Indicador de gráfico de barras

⑬ Tecla de função (2 x)

(6)

A

B

C

D

E

F

H

I

J

K

L

M

N

O

P

Q

R

S

Campo de visão

Campo de visão Lector65x Flex com panorama 35 mm

181 (7.13) ... 400 (15.75) 700 (27.56) 1,000 (39.37) 1,300 (51.18) 1,600 (74.80) Working distance/focus position Field of view LECTOR654

203 x 39 (7.99 x 1.54) 358 x 66 (14.09 x 2.60) 513 x 92 (20.20 x 3.62) 668 x 118 (26.30 x 4.65) 203 x 73 (7.99 x 2.87) 358 x 122 (14.09 x 4.80) 513 x 171 (20.20 x 6.73) 668 x 220 (26.30 x 8.66) 823 x 144 (32.40 x 5.67) 823 x 269 (23.40 x 10.59) Dimensions in mm (inch/*mil)

Field of view LECTOR652 39 (1.54) 0.11 (*4.2) 0.14 (*5.6) 92 (3.62) 0.25 (*9.9) 0.33 (*13.2) 118 (4.65) 0.32 (*12.7) 0.43 (*16.9) 144 (5.67) 0.39 (*15.5) 0.53 (*20.7) 66 (2.60) 0.18 (*7.0) 0.24 (*9.4) Max. code size

Min. resolution 1D-Code Min. resolution 2D-Code

F ie ld o f v ie w wi d th 0 100 (3.94) 100 (3.94) 200 (7.87) 200 (7.87) 300 (11.81) 300 (11.81) 400 (15.75) 400 (15.75) 500 (19.69) 500 (19.69)

Campo de visão Lector65x Flex com panorama 25 mm

181 (7.13) ... 400 (15.75) 600 (23.62) 800 (31.50) 1,000 (39.37) 1,200 (47.24) Working distance/focus position Field of view LECTOR654

313 x 58 (12.32 x 2.28) 474 x 83 (18.66 x 3.27) 634 x 109 (24.96 x 4.29) 795 x 134 (31.30 x 5.28) 313 x 107 (12.32 x 4.21) 474 x 154 (18.66 x 6.06) 634 x 201 (24.96 x 7.91) 795 x 248 (31.30 x 9.76) 955 x 159 (37.60 x 6.26) 955 x 295 (37.60 x 11.61) Dimensions in mm (inch/*mil)

Field of view LECTOR652 58 (2.28) 0.16 (*6.2) 0.21 (*8.2) 108 (4.25) 0.29 (*11.6) 0.39 (*15.4) 121 (4.76) 0.36 (*14.3) 0.48 (*19.1) 134 (5.28) 0.43 (*17.0) 0.58 (*22.7) 83 (3.27) 0.23 (*8.9) 0.30 (*11.8) Max. code size

Min. resolution 1D-Code Min. resolution 2D-Code

F ie ld o f v ie w wi d th 0 100 (3.94) 100 (3.94) 200 (7.87) 200 (7.87) 300 (11.81) 300 (11.81) 400 (15.75) 400 (15.75) 500 (19.69) 500 (19.69) 600 (23.62) 600 (23.62)

(7)

Campo de visão Lector65x Flex com panorama 50mm

Working distance/focus position Dimensions in mm (inch/*mil)

Max. code size Min. resolution 1D-Code Min. resolution 2D-Code

600 (23.62) 900 (35.43) 1,200 (47.24) 1,500 (59.06) 1,800 (70.87) F ie ld o f v ie w wi d th 181 (7.13) ... 72 (2.83) 0.11 (*4.1) 0.14 (*5.5) 133 (5.24) 0.20 (*8.1) 0.27 (*10.8) 162 (6.38) 0.25 (*10.0) 0.34 (*13.4) 190 (7.48) 0.30 (*12.0) 0.41 (*16.0) 105 (4.13) 0.16 (*6.1) 0.21 (*8.2) 0 100 (3.94) 100 (3.94) 200 (7.87) 200 (7.87) 300 (11.81) 300 (11.81) 400 (15.75) 400 (15.75) Field of view LECTOR654

203 x 38 (7.99 x 1.50) 307 x 56 (12.09 x 2.20) 411 x 75 (16.18 x 2.95) 515 x 93 (20.28 x 3.66) 203 x 72 (7.99 x 2.83) 307 x 106 (12.09 x 4.17) 411 x 140 (16.18 x 5.51) 515 x 174 (20.28 x 6.85) 618 x 111 (24.33 x 4.37) 618 x 208 (24.33 x 8.19) Field of view LECTOR652

0 300 x 300 (11.81 x 11.81) 600 x 600 (23.62 x 23.62) 700 x 700 (27.56 x 27.56) 800 x 800 (31.50 x 31.50) 1000 x 1000 (39.37 x 39.37) 900 x 900 (35.43 x 35.43) 200 x 200 (7.87 x 7.87) 400 x 400 (15.75 x 15.75) 500 x 500 (19.69 x 19.69) 100 x 100 (3.94 x 3.94) 0 200 (7.87) 400 (15.75) 600 (23.62) 800 (31.50) 1000 (39.37) 1200 (47.24) 1400 (55.12) 1600 (62.99) 1800 (70.87) 2000 (78.74) 2200 (86.61) Working distance/focus position in mm (inch)

Field of view in mm² (sq inch)

a: f = 12 mm b: f = 16 mm c: f = 25 mm d: f = 35 mm e: f = 50 mm f: f = 75 mm a b c d e f

Min. resolution in mm (mil)

1D code 2D code 0.2 (7.9) 0.4 (15.7) 0.5 (19.7) 0.3 (11.8) 0.1 (3.9) 0.6 (23.6) 0.7 (27.6) 0.2 (7.9) 0.4 (15.7) 0.5 (19.7) 0.3 (11.8) 0.1 (3.9) 0.6 (23.6) 0.7 (27.6) 0.8 (31.5) 0.9 (35.4)

(8)

A

B

C

D

E

F

H

I

J

K

L

M

N

O

P

Q

R

S

Ajuda para escolha

Lens protective hood C-mount lens Integratable

illumination Spacer Body, incl. C-mount module Focal length 12.5 mm Aperture F1.4–16 5327522 Focal length 16 mm Aperture F1.4–16 5327523 Focal length 25 mm Aperture F1.4–16 5327524 Focal length 35 mm Aperture F1.4–16 5327525 Focal length 50 mm Aperture F1.4–16 5327526 Medium 74.5 mm Glass window 2066565 Wide, white 2069006 Wide, white 2069006 Wide, blue 2074009 Wide, red 2074003 Medium, white 2074001 Medium, blue 2074012 Medium, red 2074005 Narrow, white 2069099 Narrow, blue 2074007 Narrow, red 2066563 Narrow, white 2069099 Narrow, blue 2074007 Narrow, red 2066563 Focal length 75 mm Aperture F1.8–16 5327527 Narrow, white 2069099 Narrow, blue 2074007 Narrow, red 2066563 Wide, blue 2074009 Wide, red 2074003 Spacer for mounting

the integrable illumination 2069007 Spacer for mounting

the integrable illumination 2069007

Assembled device, incl. all mentioned parts Lector652 V2D652R-MCXXA6 1063404 Lector654 V2D654R-MCXXA6 1060892 Lector654 V2D654D-MCXXA6 1082400 Lector652 V2D652R-MCXXH6 1075975 Lector654 V2D654R-MCXXH6 1083896 Lector652 V2D652R-MCXXF6 1071728 Lector654 V2D654R-MCXXF6 1068496

Acessório recomendado

Outras versões do aparelho e acessórios www.sick.com/Lector65x

Descrição resumida Tipo Nº de artigo

Cantoneiras e placas de fixação

Conjunto de cantoneiras de fixação composto por cantoneira de montagem, placa de arrefecimento e parafusos, inclusive indicação do ângulo para o ajuste do ângulo de in-clinação

Conjunto de

canto-neiras de fixação 2069171

Conectores encaixáveis e cabos

Cabeçote A: Conector macho, M12, 8 pinos, reto, Codificação X Cabeçote B: Conector macho, RJ45, 8 pinos, reto

Cabo: gigabite-Ethernet, trançado em pares, PUR, sem halogênio, blindado, 2 m

(9)

Serviços recomendados

Outros serviços www.sick.com/Lector65x

Tipo Nº de artigo Garantia estendida

• Área de produto: Soluções de identificação, Processamento de imagens na indústria, Sen-sores de distância, Soluções de medição e detecção

• Volume de serviços: Os serviços correspondem ao âmbito da garantia de fabricante legal (condições de compra gerais da SICK)

• Duração: Cinco anos de garantia a partir da data do fornecimento.

Garantia estendida para cinco anos no total a partir

da data de fornecimento

1680671

Treinamento de produto, de sistema e de software

• Volume de serviços: Os conteúdos do treinamento tratam da série Lector®, o formato do

treinamento e o local podem ser acordados com a SICK bre a série LectorTreinamento so- 1612232

Colocação em operação

• Área de produto: Leitores de códigos baseado em câmera

• Volume de serviços: Verificação da conexão, ajuste fino, otimização dos parâmetros do pro-duto SICK, bem como testes, Preparar as funções determinadas anteriormente de possível iluminação Lector6xx, configuração de códigos, entradas digitais e gatilho, interfaces e saí-das digitais, bem como processamento de dados

• Custos de viagem: Os preços não incluem custos de viagem, por exemplo, gastos com ho-tel, passagem aérea, tempo de viagem e despesas.

• Duração: Os trabalhos adicionais são calculados separadamente de acordo com os gastos

Colocação em

ope-ração Lector6xx 1608206

Manutenção

• Volume de serviços: Verificação, análise e restauração das funções determinadas, Verifica-ção e adaptaVerifica-ção da possível iluminaVerifica-ção Lector6xx, configuraVerifica-ção de código, gatilho e entra-das digitais, interfaces e saíentra-das digitais, processamento de dados

Manutenção Lector6xx 1611421

Verificação de desempenho

• Volume de serviços: Verificação das funções determinadas, p. ex. do desempenho de leitu-ra

Verificação de
