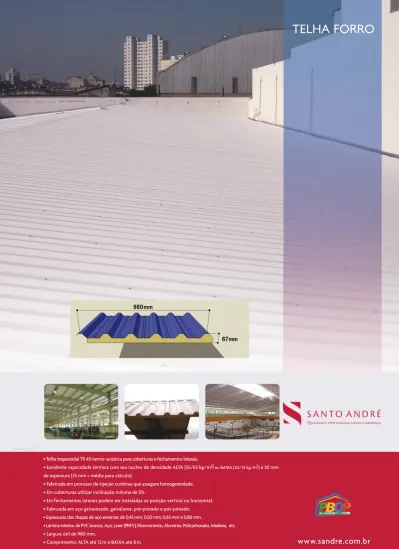

TELHA FORRO

• Telha trapezoidal TR 40 termo-acústica para coberturas e fechamentos laterais.

• Excelente capacidade térmica com seu núcleo de densidade ALTA (55/65 kg/m3) ou BAIXA (20/35 kg/m3) e 30 mm de espessura (35 mm = média para cálculo).

• Fabricada em processo de injeção contínua que assegura homogeneidade. • Em coberturas utilizar inclinação mínima de 5%.

• Em fechamentos laterais podem ser instaladas na posição vertical ou horizontal. • Fabricada em aço galvanizado, galvalume, pré-pintado e pós-pintado.

• Espessuras das chapas de aço externas de 0,43 mm, 0,50 mm, 0,65 mm e 0,80 mm .

• Lâmina interior de PVC branco, Aço, Liner (PRFV), Fibrocimento, Alumínio, Policarbonato, Madeira, etc. • Largura útil de 980 mm.

(2)

INFORMAÇÕES TÉCNICAS

Instalação

Detalhes

Fixação da cobertura

Detalhe de fixação de cobertura

Fixação de fechamento lateral

Detalhe de fixação de fechamento lateral

www.sandre.com.br

Sobrecargas admissíveis (Kgf/m2₎

FECHAMENTOS Flecha L/125

2 apoios

vão vão vão

3 apoios vão vão vão 4 apoios 2 apoios

vão vão vão

3 apoios vão vão vão 4 apoios COBERTURAS Flecha L/200 0,43 0,50 0,65 Vão (m) 1,75 2,00 2,25 2,75 3,00 158 183 236 106 123 158 74 86 111 54 63 81 41 47 61 0,80 289 194 136 99 75 31 36 47 57 0,40 0,40 0,45 0,50 0,40 0,40 0,45 0,50 0,40 0,40 0,45 0,50 0,40 0,40 0,45 0,50 0,40 0,40 0,45 0,50 0,40 0,40 0,45 0,50 0,43 0,50 0,65 176 204 264 135 156 202 107 124 160 86 100 129 71 83 107 0,80 323 247 195 158 131 60 70 90 110 0,43 0,50 0,65 176 204 264 135 156 202 0,80 323 247 60 70 90 110 0,43 0,50 0,65 220 255 330 169 195 253 133 154 200 102 119 153 77 89 115 0,80 404 309 244 187 141 59 69 89 108 0,43 0,50 0,65 220 255 330 169 195 253 133 154 200 108 125 162 89 103 134 0,80 404 309 244 198 163 75 87 112 137 2,50 0,43 0,50 0,65 1,75 2,00 2,25 2,75 3,00 176 204 264 135 156 202 107 124 160 86 100 129 65 75 98 0,80 323 247 195 107 124 160 195 158 86 100 129 158 71 83 107 131 119 50 58 75 92 2,50

* Vãos dimensionados para sobrecargas inferiores a 58 Kgf/m2_{devem ser evitadas e estão grafadas em vermelho.} Espessuras (mm)

Balanço Máximo (m)

Espessuras (mm) Espessuras (mm)

Espessuras (mm)

Vão (m) Espessuras (mm) Espessuras (mm)

Sobrecargas em função da flecha, número de apoios e espessura da chapa Sobrecargas em função da flecha, número de apoios e espessura da chapa

Parâmetros

Temperatura do ambiente externo ºC 40

24 16 40 24 16 40 24 16 40 24 16 40 24 16 ºC ºC ºC kcal/(m.h.ºC) 0.050 0.143 0.193 1.245 0.048 mm Porcentual 50 34% 25.84 25.75 26.38 25.68 24.96 36% 41% 53% 100% 50 30 35 35 0.045 0.039 0.030 0.016 1.304 0.962 1.360 2.380 0.050 0.143 0.193 0.050 0.143 0.193 0.050 0.143 0.193 0.050 0.143 0.193 kcal/(m.h.ºC) kcal/(m.h.ºC) kcal/(m.h.ºC) kcal/(m.h.ºC) Temperatura do ambiente interno

Diferença das temperaturas (te-ti) Resistência adotada da superfície externa Resistência adotada da superfície interna Soma das resistências adotadas (ai+ae) Soma total das resitências

Coeficiente da condutividade do isolante Espessura média da placa isolante Eficiência do material isolante/PU alta Cálculo da temperatura na superfície interna

(3)

setembro /2011

www.sandre.com.br

TELHA

SANDUICHE

• Telhas de aço trapezoidal TR 25, TR 40, A120 e ondulada OND 17 tipo sanduíche termo-acústico para coberturas e fechamentos laterais.

• Excelente resistência mecânica.

• Alta capacidade térmica devido ao seu núcleo interior de poliestireno (EPS) F1 . K= 0,039 kcal/(m.h.Co_). • Em coberturas utilizar inclinação mínima de 5%.

• Em fechamentos laterais podem ser instaladas em posição vertical ou horizontal. • Fabricada em aço galvanizado, galvalume, pré-pintado e pós-pintado.

• Espessuras de lâmina externa e interna de 0,43 mm, 0,50 mm, 0,65 mm,*0,80 mm (*apenas TR 40), *0,95 mm e *1,25 mm (*apenas A120).

• Largura útil: TR 25 (1.000 mm) - TR 40 (980 mm) - A120 (910 mm) - OND 17 ( 985 mm). • Espessuras de 30 mm (padrão) até 90 mm. (para A120 a espessura mínima é 40mm).

(4)

www.sandre.com.br

Instalação Telha Colada

Detalhes Telha Colada

Instalação Telha Parafusada

Detalhes Telha Parafusada

Observações:

Telha Sanduiche ON 17

Telha Sanduiche TR 25

Telha Sanduiche TR 40

Telha Sanduiche A120

Fixação de cobertura TR 40

Detalhe de fixação de cobertura TR 40

• Utilizar a mesma tabela de cargas das telhas metálicas simples (L/200) para coberturas e (L/125) para fechamentos laterais.

• O material isolante é fornecido no mesmo perfil dos modelos das telhas, proporcionando um encaixe perfeito.

• Trabalhamos também com outros isolantes térmicos e acústicos: lã de rocha, poliuretano, lã de vidro, etc.

INFORMAÇÕES TÉCNICAS

www.sandre.com.br

Instalação Telha Colada

Detalhes Telha Colada

Instalação Telha Parafusada

Detalhes Telha Parafusada

Observações:

Telha Sanduiche ON 17

Telha Sanduiche TR 25

Telha Sanduiche TR 40

Telha Sanduiche A120

Fixação de cobertura TR 40

Detalhe de fixação de cobertura TR 40

• Utilizar a mesma tabela de cargas das telhas metálicas simples (L/200) para coberturas e (L/125) para fechamentos laterais.

• O material isolante é fornecido no mesmo perfil dos modelos das telhas, proporcionando um encaixe perfeito.

• Trabalhamos também com outros isolantes térmicos e acústicos: lã de rocha, poliuretano, lã de vidro, etc.

(5)

setembro /2011

www.sandre.com.br

• Telha trapezoidal para aplicações em coberturas e fechamentos laterais de pequeno porte.

• Solução de alto valor estético e arquitetônico. • Inclinação mínima de 5%.

• Em fechamentos laterais pode ser instalada na posição vertical ou horizontal. • Fabricada em aço galvalume, galvanizado, pré-pintado e pós-pintado. • Largura útil de 1.015 mm na espessura de 0,32 mm.

• Largura útil de 1.000 mm nas espessuras de 0,43 mm, 0,50 mm e 0,65 mm.

TELHA

TRAPEZOIDAL

25

(6)

www.sandre.com.br

INFORMAÇÕES TÉCNICAS

Detalhes

Fixação de cobertura

Detalhe de fixação de cobertura

Detalhe de fixação de fechamento lateral

Fixação de fechamento lateral

Sobrecargas admissíveis (Kgf/m

2

₎

2 apoios

vão vão vão

3 apoios vão vão vão 4 apoios COBERTURAS Flecha L/200 0,43 0,50 0,65 Vão (m) 1,50 2,00 2,50 0,30 225 267 354 230 267 354 275 335 445 120 146 194 70 77 103 100 116 154 55 63 84 85 99 132 30 39 52 0,40 0,40 0,30 0,40 0,40 0,30 0,40 0,40 0,30 0,40 0,40 225 267 354 230 267 354 275 335 445 120 146 194 70 80 106 100 116 154 55 63 84 98 116 154 50 63 84 0,30 0,40 0,40 0,30 0,40 0,40

* Vãos dimensionados para sobrecargas inferiores a 58 Kgf/m2_{devem ser evitadas e estão grafadas em vermelho .} Espessuras (mm) Balanço Máximo (m) 1,50 1,75 2,00 Balanço Máximo (m) 0,43 0,50 0,65 Espessuras (mm) 0,43 0,50 0,65 Espessuras (mm) 0,43 0,50 0,65 Vão (m) Espessuras (mm) 0,43 0,50 0,65 Espessuras (mm) 0,43 0,50 0,65 Espessuras (mm) Sobrecargas em função da flecha, número

de apoios e espessura da chapa Sobrecargas em função da flecha, número de apoios e espessura da chapa

Espessura (mm) Peso (kg/m2₎ Vão Livre (m) Balanço (m) 0,32* 0,43 0,50 0,65 3,11 4,13 4,80 6,24 1,90 2,00 2,20 2,50 0,30 0,30 0,40 0,40 Recomendações

(7)

setembro /2011

www.sandre.com.br

• Telha trapezoidal para aplicações em coberturas e fechamentos laterais.

• Solução de alta resistência e estanqueidade.

• Inclinação mínima de 5%.

• Fabricada em aço galvanizado, galvalume, pré-pintado e pós-pintado.

• Espessuras de 0,43 mm, 0,50 mm, 0,65 mm e 0,80 mm.

• Largura útil de 980 mm.

TELHA

TRAPEZOIDAL

40

(8)

www.sandre.com.br

INFORMAÇÕES TÉCNICAS

Detalhes

Fixação de cobertura

Detalhe de fixação de cobertura

Detalhe de fixação de fechamento lateral

Fixação de fechamento lateral

Sobrecargas admissíveis (Kgf/m

2

₎

2 apoios

vão vão vão

3 apoios vão vão vão 4 apoios COBERTURAS Flecha L/200 0,43 0,50 0,65 Vão (m) 1,75 2,00 2,25 2,75 3,00 158 183 236 106 123 158 74 86 111 54 63 81 41 47 61 0,80 289 194 136 99 75 31 36 47 57 0,40 0,40 0,45 0,50 0,40 0,40 0,45 0,50 0,40 0,40 0,45 0,50 0,40 0,40 0,45 0,50 0,40 0,40 0,45 0,50 0,40 0,40 0,45 0,50 0,43 0,50 0,65 176 204 264 135 156 202 107 124 160 86 100 129 71 83 107 0,80 323 247 195 158 131 60 70 90 110 0,43 0,50 0,65 176 204 264 135 156 202 0,80 323 247 60 70 90 110 0,43 0,50 0,65 220 255 330 169 195 253 133 154 200 102 119 153 77 89 115 0,80 404 309 244 187 141 59 69 89 108 0,43 0,50 0,65 220 255 330 169 195 253 133 154 200 108 125 162 89 103 134 0,80 404 309 244 198 163 75 87 112 137 2,50 0,43 0,50 0,65 1,75 2,00 2,25 2,75 3,00 176 204 264 135 156 202 107 124 160 86 100 129 65 75 98 0,80 323 247 195 107 124 160 195 158 86 100 129 158 71 83 107 131 119 50 58 75 92 2,50

* Vãos dimensionados para sobrecargas

* Espessuras das chapas especificadas em milímetros (mm).

inferiores a 58 Kgf/m2_{devem ser evitadas e estão grafadas em vermelho.}

Espessuras (mm)

Balanço Máximo (m)

Espessuras (mm) Espessuras (mm)

Espessuras (mm)

Vão (m) Espessuras (mm) Espessuras (mm)

Espessura (mm) Peso (kg/m2₎ Vão Livre (m) Balanço (m) 0,43 0,50 0,65 0,80 4,21 4,90 6,37 7,84 2,25 2,50 2,75 3,00 0,40 0,40 0,45 0,50 Recomendações

(9)

setembro /2011

TELHA

ONDULADA

17

• Telha ondulada de baixo relevo para aplicações em coberturas e fechamentos laterais. • Ideal para aplicações em telhados em arco.

• Inclinação mínima de 15% para coberturas não arqueadas.

• Em coberturas curvas, arqueamento (flecha) máximo segundo: L/12 (L=comprimento). • Fácil e rápida instalação.

• Ótima utilização para estruturas leves com sobrecargas menores.

• Em fechamentos laterais pode ser instalada na posição vertical ou horizontal. • Fabricada em aço galvalume, galvanizado, pré-pintado e pós-pintado. • Espessuras de 0,43 mm, 0,50 mm e 0,65 mm.

(10)

www.sandre.com.br

INFORMAÇÕES TÉCNICAS

Detalhes

Fixação de cobertura

Detalhe de fixação de cobertura

Detalhe de fixação de fechamento lateral

Fixação de fechamento lateral

Sobrecargas admissíveis (Kgf/m

2

₎

2 apoios

vão vão vão

3 apoios vão vão vão 4 apoios COBERTURAS Flecha L/200 0,43 0,50 0,65 Vão (m) 1,50 1,75 2,00 2,50 0,30 41 48 61 97 112 144 77 89 115 49 56 72 33 37 48 22 26 34 16 20 25 61 71 90 41 47 61 29 33 42 21 24 31 25 30 38 17 20 26 13 13 17 8 10 13 0,40 0,40 0,30 0,40 0,40 0,30 0,40 0,40 0,30 0,40 0,40 65 76 97 98 113 144 122 141 181 78 90 115 52 60 77 36 43 53 26 31 39 71 83 106 55 64 81 43 50 64 34 38 49 41 48 61 27 32 41 19 22 29 14 17 21 0,30 0,40 0,40 0,30 0,40 0,40 2,25

* Vãos dimensionados para sobrecargas inferiores a 58 Kgf/m2_{devem ser evitadas e estão grafadas em vermelho .}

Espessuras (mm) Balanço Máximo (m) 1,50 1,75 2,00 2,50 2,25 Balanço Máximo (m) 0,43 0,50 0,65 Espessuras (mm) 0,43 0,50 0,65 Espessuras (mm) 0,43 0,50 0,65

Vão (m) Espessuras (mm) _0,43 Espessuras (mm)_0,50 _0,65 _0,43 Espessuras (mm)_0,50 _0,65

Espessura (mm) Peso (kg/m2₎ Vão Livre (m) Balanço (m) 0,43 0,50 0,65 4,18 4,86 6,32 1,50 1,75 2,00 0,30 0,40 0,40 Recomendações

(11)

setembro /2011

www.sandre.com.br

TELHA

AUTOPORTANTE

• Telha trapezoidal autoportante para aplicações em coberturas e fechamentos laterais. • Para aplicação em vãos de médio e grande porte.

• Inclinação mínima de 3%.

• Dispensa a utilização de estrutura intermediária de apoio reduzindo o custo final da obra. • As telhas são leves, resistentes e de fácil instalação.

• Fabricada em aço galvanizado, galvalume, pré-pintado e pós-pintado. • Espessuras de 0,50 mm, 0,65 mm, 0,80 mm, 0,95 mm e 1,25 mm. • Fornecidas em comprimentos de até 17 m.

• Largura útil de 910 mm.

(12)

INFORMAÇÕES TÉCNICAS

Detalhes

Fixação da cobertura

Detalhe de fixação de cobertura

Detalhe de fixação de fechamento lateral

Fixação de fechamento lateral

www.sandre.com.br

Balanço Máximo (m) Balanço Máximo (m) COBERTURAS Espessura (mm) Peso (kg/m2₎ Vão Livre (m) Balanço (m) Flecha L/200 4,5 6,0 7,5 8,5 9,0 9,5 4,5 6,0 7,5 8,5 9,0 9,5 FECHAMENTOS Flecha L/125 78 78 1,5 101 56 2,0 101 57 124 69 35 2,5 124 70 45 147 82 42 29 2,8 147 83 53 72 194 107 55 38 32 3,0 0,50 0,65 0,80 0,95 1,25 5,27 6,86 8,44 10,02 13,19 4,50 6,00 6,80 7,30 7,70 1,50 2,00 2,50 2,80 3,00 194 109 70 54 48 78 78 240 133 68 47 39 34 240 135 86 67 60 53 3,15 1,5 2,0 2,5 2,8 3,0 3,15 1,5 2,0 2,5 2,8 3,0 3,15 1,5 2,0 2,5 2,8 3,0 3,15 1,5 2,0 2,5 2,8 3,0 3,15 1,5 2,0 2,5 2,8 3,0 3,15 101 57 101 57 124 70 45 124 70 45 147 83 53 42 147 83 53 42 194 109 70 54 48 194 109 70 54 48 240 135 86 67 60 54 240 135 86 67 60 54 98 98 126 71 126 71 155 88 56 155 88 56 185 104 66 52 185 104 66 52 242 136 87 68 60 194 136 87 68 61 0,50 0,65 0,80 0,95 1,25 1,55 0,50 0,65 0,80 0,95 1,25 1,55 0,50 0,65 0,80 0,95 1,25 1,55 300 168 108 84 74 63 0,50 0,65 0,80 0,95 1,25 1,55 0,50 0,65 0,80 0,95 1,25 1,55 0,50 0,65 0,80 0,95 1,25 1,55 240 168 108 84 75 67

Espessuras (mm) Espessuras (mm) Espessuras (mm)

Espessuras (mm) Espessuras (mm) Espessuras (mm) 2 apoios

vão vão vão

3 apoios vão vão vão 4 apoios Sobrecargas admissíveis (Kgf/m Recomendações 2₎

Obs: Valores para sobrecarga máxima de 58 kgf/m2

* Vãos dimensionados para sobrecargas inferiores a 58 Kgf/m2

** Espessuras das chapas especificadas em milímetros (mm) .

Sobrecargas em função da flecha, número de apoios e espessura da chapa

Vão (m) Vão (m)

(13)

setembro /2011

www.sandre.com.br

TELHA

AUTOPORTANTE

A 259

• As telhas autoportantes são ideais para vão livre de até 17 metros.

• Ideal para construções rápidas dispensando o uso de estruturas intermediárias. • Leves e resistentes, proporcionam uma montagem rápida e de baixo custo final. • Inclinação mínima de 2%.

• Aço galvanizado com acabamento natural, pós pintado ou pré pintado. • Espessuras de 0,80 mm, 0,95 mm, 1,25 mm e 1,55 mm

(14)

INFORMAÇÕES TÉCNICAS

Detalhes

Fixação da cobertura

Detalhe de fixação da telha

Detalhe do conjunto de fixação

Detalhe da Costura

www.sandre.com.br

BB

259mm

AA

BB

AA

COBERTURAS Balanço máximo (m) Balanço máximo (m) Espessura (mm)

Centro de Gravidade Ycg (mm) Momento de Inércia l (m4/m) Módulo de Resistência W (m3/m) Flecha L/200 12 13,5 14 14,5 15,5 17 12 13,5 14 14,5 15,5 17 FECHAMENTOS LATERAIS Flecha L/125 55 4,8 0,80 66 46 41 5,4 0,95 86 61 54 49 40 5,8 1,25 0,80 0,95 1,25 1,55 131,38 131,42 131,48 131,55 11,83 x 10-6 79,69 x 10-6 _{94,62 x 10}-6 _{12,45 x 10}-6 _{15,43 x 10}-6 14,05 x 10-6 _{18,49 x 10}-6 _{22,92 x 10}-6 6,0 107 75 67 61 50 38 1,55 4,8 62 0,80 4,8 60 0,80 62 4,8 0,80 74 58 54 5,4 0,95 97 77 71 66 58 5,8 1,25 6,0 120 95 88 82 72 60 1,55 0,95 5,4 74 58 54 0,95 5,4 74 58 54 1,25 5,8 97 77 71 66 58 1,25 5,8 97 77 71 66 58 1,55 6,0 120 95 88 82 72 60 1,55 6,0 72 60 120 95 88 82 0,80 4,8 77 0,95 5,4 92 73 68 1,25 5,8 121 96 89 83 73 1,55 6,0 150 119 110 103 90 71 0,80 4,8 77 0,95 5,4 92 73 68 1,25 5,8 121 96 89 83 73 1,55 6,0 150 119 110 103 90 71

Espessuras (mm) Espessuras (mm) Espessuras (mm)

2 apoios

vão vão vão

3 apoios vão vão vão 4 apoios Sobrecargas admissíveis (Kgf/m Características Geométricas A 259 2₎ Sobrecargas em função da flecha, número de apoios, vão* e espessura da chapa**

Obs: Valores para sobrecarga máxima de 58 kgf/m2

* Vãos dimensionados para sobrecargas inferiores a 60 Kgf/m2_{devem ser evitadas e estão grafadas em vermelho.}

** Espessuras das chapas especificadas em milímetros (mm) .

Vão (m)

(15)

setembro /2011

www.sandre.com.br

TELHA

POLICARBONATO

• Telha translúcida trapezoidal TR 25, TR 40 e ondulada ON 17 para coberturas e fechamentos laterais.

• Utilizadas para transmitir iluminação natural gerando economia de energia. • Em coberturas utilizar inclinação mínima de 5%.

• De fácil e rápida instalação.

• Em fechamentos laterais podem ser instaladas na posição vertical ou horizontal. • Fabricada em policarbonato cristal e branco leitoso.

(16)

www.sandre.com.br

INFORMAÇÕES TÉCNICAS

Produtos

Detalhes

Instalação

Observações:

Telha policarbonato ON 17

Telha policarbonato TR 40

Telha policarbonato TR 25

Fixação da cobertura TR 40

Detalhe de fixação de cobertura TR 40

Tabela de Parafusos

Parafuso Tipo de Telha 12-14 x 1 1/2” 12-14 x 2” 12-14 x 2 1/2” ON 17 TR 25 TR 40 Tabela de Transmissão Cristal 89% 86% 84% 0,98 68% 75% 72% 0,95 Leitoso Espessura

1mm Transmissão de Luz Transmissão Solar Transmissão Direta

Coeficiente de sombreamento

• Em coberturas curvas, arqueamento máximo (flecha) segundo: L/12 (L= comprimento).

• As telhas de policarbonato não são projetadas para suportar cargas pontuais.

• As cargas devem ser uniformemente distribuídas.

• As cargas de vento são válidas desde que sejam colocados parafusos de forma adequada.

a transmissão solar não é difusa com a utilização desse material, podendo se tornar problemática a utilização do espaço imediatamente abaixo da telha de policarbonato. Nesse caso recomenda-se a utilização da telha de policarbonato branco leitoso, que transmite mais uniformemente a luz e o calor para o conjunto da obra.

Tipo de Telha Tipo de Carga

Uniforme 1,00 32 16 41 32,8 77 61,6 20 10 26 20,8 49 39,2 1,25 14 7 18 14,4 34 27,2 1,50 10 5 13 10,4 25 20 1,75 8 4 10 8 19 15,2 2,00 Sucção Vento Uniforme Sucção Vento Uniforme Sucção Vento ON 17 TR 25 TR 40

Distância entre terças (metros)

Utilização como telha _{fechamento lateral}Utilização como

(17)

setembro /2011

www.sandre.com.br

• Telha zipada para aplicações em coberturas com inclinação mínima de 2,5%.

• Solução com 100% de estanqueidade.

• Perfilada no local, em aço galvanizado, galvalume ou pré-pintado. • Espessuras de 0,50 mm e 0,65 mm.

• Largura útil de 483 mm.

• Permite a colocação de isolamento térmico e/ou acústico entre as telhas e as terças.

• Instaladas com clip deslizante que permite absorver as deformações causadas pelas dilatações da telha.

TELHA ZIPADA

65

(18)

www.sandre.com.br

INFORMAÇÕES TÉCNICAS

Detalhes

Recomendações

Clip de fixação de telha zipada

Colocação da segunda telha zipada

Zipado das telhas

Colocação da primeira telha zipada

• Devido ao sistema de cobertura com telha zipada ser deslizante, não pode ser utilizada como contraventamento da

cobertura.

• A montagem das plataformas para equipamentos na cobertura podem interferir na dilatação da cobertura se

executada de maneira incorreta. Para essas aplicações é recomendada a consulta ao departamento técnico.

• Deve-se considerar manutenção e limpeza segundo as características do projeto, a fim de evitar o acúmulo de pó e

permitir que as águas fluam livremente, evitando possíveis fontes de corrosão e infiltração.

• A presença de resíduos e elementos metálicos facilitam a formação de focos de corrosão. Não é recomendado

realizar cortes de metal sobre a cobertura.

• Para verificar o estado de conservação da cobertura recomenda-se realizar inspeções técnicas a cada dois anos no mínimo.

Sobrecargas admissíveis (Kgf/m

2

₎

2 apoios

vão vão vão

3 apoios vão vão vão 4 apoios COBERTURAS Flecha L/200 0,50 0,65 Vão (m) 1,00 1,20 1,50 1,75 0,30 0,30 0,30 0,30 0,30 0,30 401 570 516 654 629 115 435 72 277 361 243 316 202 263 357 452 226 287 198 252 165 209 277 394 175 250 153 219 127 182 1,60 Espessuras (mm) Balanço Máximo (m) 0,50 0,65 Espessuras (mm) 0,50 0,65 Espessuras (mm) Sobrecargas em função da flecha, número

(19)

TELHAS

ARQUI

TETÔNI

CAS:

MUL

TI

DOBRAS

E

PERF

URADAS

(20)

www.

s

andr

e.

com.

br

Tel

has

Per

f

ur

adas

Telha Multidobra Trapezoidal40 Telha Multidobra Trapezoidal25

Furo 3,17mm

Área Aberta 36% FurÁrea o 4,Aber8 mmta 42% FurÁrea o 6,Aber35 mmta 45%

Exempl

os

de

apl

i

cação

(21)

abril /2012

CARTA DE CORES

(22)

www.sandre.com.br

INFORMAÇÕES TÉCNICAS

Ferro

Galvalume

Galvanizado

Cores de Linha

AM 001

LA 001

VM 001

CR 001

VD 001

VD 002

AZ 001

AZ 002

AZ 003

PR 001

BR 001

CZ 003

BG 001

BG 002

BG 003

CZ 002

CZ 001

BR 003

BR 002

Ob

s: As t

onalidades obtidas no pr

oc

es

so de pintur

a podem apr

es

entar distinç

ões no ca

tálog

o impr

es

so.

(23)

setembro /2011

FAST ROOF

SISTEMA

CONSTRUTIVO

• Adequa-se com facilidade aos diversos tipos de projetos.

• Sistema totalmente aparafusado, sem solda na composição das treliças. • Proteção anti corrosiva do aço galvanizado.

• Permite o uso de isolamento termoacústico, sistema de ventilação natural e iluminação zenital. • Agilidade de fornecimento e montagem.

(24)

INFORMAÇÕES TÉCNICAS

Detalhe

www.sandre.com.br

Observações:

• A Santo André dispõe de profissionais que poderão auxiliar no desenvolvimento do projeto da

cober-tura, resultando em maior economia, conforto e segurança.

• A escolha do modelo deverá ser feita considerando parâmetros como vão livre, balanço, forma de

apoio e sobrecarga para utilidades.

• O peso informado não inclui telhas, calhas e arremates.

• Sobrecarga acidental de 25kg/m

2

_.

• Sobrecarga para utilidades de 15 à 25kg/m

2

_.

• Para balanço superior a 3m, consultar o departamento técnico da Santo André.

Modelo de Fast Roof

Vão LIvre

Peso (kg/m

2

₎

Distância entre treliças (m)

Até 15m Até 20m Até 25m Até 27m

FR-L 1,50 FR 1,50 FR 1,25 FR 1,00 8,60 1,50 1,50 1,25 1,00 9,85 11,50 13,85

Tabela

Treliça

3m

0,94m Conforme Tabela Terça Travamento

(25)

CARPI

NTARI

A

METÁLI

CA

•Proporciona elevada redução de custos,pois conta com sistema de tesouras pré-fabricadas que reduzem o tempo de montagem em até 70% de uma estrutura convencional.

•Leveza e baixo custo na fundação. •Durabilidade e segurança estrutural.

•Perfis galvanizados e com distintas opções de pintura. •Imune a cupins.

•Estrutura não inflamável. •Não empena e não trinca. •Não empena e não trinca.

•Montagem rápida com parafusos auto-brocantes (perfura e fixa unicamente com parafusadeira e sem soldas). •FácilManuseio e estocagem.

(26)

www.

s

andr

e.

com.

br

Complemento Cantoneira

Chapa de ligação Ripa “terça”

(27)

VENEZI

ANA

I

NDUSTRI

AL

•Proporciona ventilação,beleza arquitetônica e iluminação natural(se utilizado materialtranslúcido)o que gera ótima economia de energia elétrica.

•Produto versátil,ecologicamente correto que une leveza,resistência e durabilidade. •Impede infiltração de água de chuva no ambiente interno.

•Permite instalação em alvenarias,pré-moldados,sheds,lanternins,platibandas e fechamentos laterais. •As Venezianas Industriais são compostas de Montantes,Marco e Contra Marco e Aletas.

•Os Montantes,os Marcos e Contra Marcos podem serproduzidos em Aço Galvanizado,Aço Galvalume,Aço •Os Montantes,os Marcos e Contra Marcos podem serproduzidos em Aço Galvanizado,Aço Galvalume,Aço Pré-Pintado (consultarestoque)ou Pós Pintura (diversas opções de cores).

•As Aletas podem serproduzidas em Policarbonato (Cristalou Leitosa),Pet(Cristalou Leitosa),Aço Galvanizado, Aço Galvalume,Aço Pré-Pintado (consultarestoque)ou Pós Pintura (diversas opções de cores).

•Fabricação sob encomenda de acordo com a necessidade de cada projeto,consulte nosso departamento técnico para orientações.

(28)

(29)

CORTE

E

DOBRA

•Desenvolvimento de persdobradosde acordo com a necessidade de cada projeto; •Fabricamospeçasde até 6 metrosde comprimento – consulte;

•Grande diversidade de espessurasde chapas:de 0,50mm (#26)até 3mm (#1/8); •Informe-se sobre peçaspré ou pós-pintadas;

(30)

Cal

ha

Ruf

o

Ti

po

Pi

ngadei

r

a

Bandej

a

Per

f

i

l

Ti

po

Z

www.

s

andr

e.

com.

br

Tabel

a

de

es

pes

s

ur

as

,

compr

i

ment

os

e

pes

os

Espessura (mm) Comprimento Peso (kg/m²)

4 5,

2 6,

4

7 ,

6 8,

88

1

0

1 2,

4

1 5,

6

21 ,

2

3m X X X X X X X X X X X X X 6m

0,

50 0,

65 0,

80 0,

95

1 ,

1

1 ,

25

1 ,

55

1 ,

95 2,

65

(31)

TUBOS

setembro /2011

www.sandre.com.br

• Tubos pretos confeccionados em chapa fina a quente ou chapa fina a frio.

• Tubos galvanizados confeccionados a partir de chapa zincada. • Utilizados para confecção rápida e eficiente de estruturas leves.

• Proteção de zinco superior que assegura uma elevada longevidade do material nos tubos galvanizados. • Resistente a deformações mecânicas, o que permite ótimo acabamento.

• Tubos em vários formatos e espessuras. • Estoque permanente.

(32)

www.sandre.com.br

INFORMAÇÕES TÉCNICAS

Diagrama de medidas

Redondos

Quadrados e retangulares

Tubos Galvanizados

O tubo é produzido a partir de chapa galvanizada. É leve, uniforme, e permite a confecção de um portão galvanizado sem transtornos de transporte até a galvanoplastia.

Os tubos galvanizados comuns não servem por que?

Porque os tubos galvanizados eletrolíticos não têm zinco suficiente para garantir a longevidade necessária.

A galvanização a fogo em tubos com parede de 1,2 mm ou 1,5 mm, devido a alta temperatura do processo de galvanização, altera as características físicas do tubo (podem torcer), não permitindo a confecção de uma boa esquadria. Os tubos galvanizados a fogo com parede superior a 2 mm não torçem, mas são pesados e caros.

E a solda como fica?

A galvanização protege o aço porque o zinco atrai a corrosão para ele (proteção catódica), enquanto existir zinco em uma chapa ela não corrói e quanto maior a camada de zinco mais tempo estará protegida. É por esse motivo que a galvanização eletrolítica não se enquadra a essa utilização, pois sua camada é muito inferior ao revestimento proporcionado pela galvanização a fogo.

Logo, na solda do tubo, ou na solda das emendas não irá ocorrer corrosão, porque o zinco do tubo irá atrair a corrosão para ele, o local sem zinco pode amarelar mas não corroer. A norma ABNT (NBR 6323), prevê essa aplicação de tubos galvanizados em estruturas e esquadrias. Entretanto é necessário que se utilize uma tinta rica em zinco para se evitar também esse amarelamento.

Pretos

Galvanizados

ø

1/2”

ø

1”

ø

3/4” 15 15 40 20 50 60 60 60 70 80 50 20 25 20 20 25 30 30 30 30 40 40 40 40 40 40 40 50 50 20 20 20 30 30 20 30 20 1,11 0,85 0,85 0,85 1,11 1,11 1,11 1,11 1,11 1,11 1,11 1,11 1,11 1,11 1,11 1,11 1,11 1,11 1,25 1,55 1,55 1,55 1,55 1,55 1,55 50 20 50 30 30 50 50 50 60 60 60 70 80 80 80 100 100 100 100 40 40 40 40 1,2 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 2,0 2,0 2,0 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 20 25 20 20 20 20 25 30 30 30 30 30 30 40 50 50 50 50 60 60 60 70 80 40 40 40 40 40 1,2 1,2 1,5 1,5 1,5 1,5 1,5 1,5 2,0 2,0 2,25 2,65 3,75 3,75

ø

5/8”

ø

1 1/4”

ø

1 1/4”

ø

1 1/4”

ø

1 1/4”

ø

1 1/2”

ø

1 1/2”

ø

2”

ø

2”

ø

2”

ø

3”

ø

4”

ø

4”

ø

4”

ø

5”

ø

1 1/2”

ø

2 1/2”

ø

2 1/2”

ø

3” A C A B C A B C A B C A B C Redondos

Tabela

Polegadas mm A C Redondos Polegadas mm mm mm mm mm mm mm mm mm mm mm mm mm Quadrados

(33)

setembro /2011

www.sandre.com.br

PERFIL

ESTRUTURAL

• Medidas padronizadas ( produzidas em perfiladeira contínua ).

• Perfis simples e enrijecidos.

• Fabricados em chapa preta ou galvanizada.

• Avaliamos comprimentos sob medida.

• Estoque permanente e entrega imediata.

• Preços inferiores (devido a alta escala de produção).

• Produzimos perfis de encaixe para facilitar o entreliçamento das vigas.

• Possibilidade de dobrar perfis especiais com até 6 m de comprimento.

(34)

www.sandre.com.br

INFORMAÇÕES TÉCNICAS

Detalhes

Exemplos de Uso

Perfil Simples

Perfil Simples e Cantoneira

Medidas perfil simples

Solda de perfis simples

Solda de perfis enrijecidos

Medidas perfil enrijecido

A

2” 3” 4” 5” 6” 8” 2” 3” 4” 5” 6” 8” Polegadas Polegadas 2” 3” 4” 5” 6” 8” 2” 3” 4” 5” 6” 8” Perfil Simples Perfil Enrijecido

Tabela

Espessura

2,65 2,65 2,65 2,65 2,65 2,65 2,65 2,65 2,65 2,65 2,65 2,65 mm mm

A

50,8 76,2 101,1 127,0 152,4 203,2 50,8 76,2 101,1 127,0 152,4 203,2 mm mm 25,4 38,1 41,3 50,8 50,8 50,8 25,4 38,1 41,3 50,8 50,8 50,8 mm mm

B

20,0 20,0 20,0 20,0 20,0 20,0 20,0 20,0 20,0 20,0 20,0 20,0 mm mm

C

1” 1 1/2” 1 5/8” 2” 2” 2” 1” 1 1/2” 1 5/8” 2” 2” 2”

B

Polegadas Polegadas

(35)

setembro /2011

www.sandre.com.br

FECHAMENTOS

• Existentes em dois perfis: BÚZIOS (curvo) e CARTOLINHA (reta).

• Útil para fechamento de portões, fachadas comerciais, forros, forros termo-acústicos, etc. • Excelente apresentação e acabamento arquitetônico.

• Perfis sob medida com até 6m de comprimento .

• Perfis confeccionados em alto padrão (pois é produzido em perfiladeira contínua). • Fabricado em aço galvanizado, galvalume, pré-pintado e pós-pintado • Espessuras de 0,50 mm (apenas cartolinha) e 0,65 mm.

• Estoque de bobina para fabricação e entrega imediata. • Fabricado em sistema transvision em 0,65 mm.

(36)

www.sandre.com.br

INFORMAÇÕES TÉCNICAS

Detalhes

Exemplos de aplicação

Fechamento Cartolinha Transvision

Fechamento Cartolinha

Fechamento Cartolinha e Búzios

Fechamento Búzios

Detalhe de montagem de fechamento Cartolinha

Detalhe de montagem de fechamento Búzios

Medidas de fechamento Búzios

(37)

setembro /2011

www.sandre.com.br

PORTAS DE AÇO

• Lâminas articuladas para portas de aço de enrolar.

• Perfis curvos e retos.

• Para pequenos e grandes vãos.

• Excelente acabamento arquitetônico.

• Fabricadas em aço galvanizado, galvalume, pré-pintado e pós pintado.

• Estoque permanente.

• Entrega imediata sob medida.

(38)

www.sandre.com.br

INFORMAÇÕES TÉCNICAS

Detalhes

Exemplos de Uso

Observações:

Meia Cana

Montagem de Meia Cana

Porta Transvision

Portas para centros de distribuição

Montagem de Raiada 100

Raiada 100

Tabela

Chapa #26 - 0,50mm #24 - 0,65mm #24 - 0,65mm #22 - 0,80mm #22 - 0,80mm #20 - 0,95mm Largura 100mm 100mm 100mm 75mm 75mm 75mm Modelo Raiada Raiada Raiada Meia Cana Meia Cana Meia Cana Vãos Até 3m Até 3m Até 6m Até 6m Até 10m Até 12m Para pequenos vãos

Para pequenos vãos Para pequenos vãos Para vãos médios

Para grandes vãos Para grandes vãos

Possibilidades de elevação:

Manual, Motor Elétrico, Botoeira e Controle Remoto

• A Santo André tem uma ampla gama de acessórios e motores em estoque permanente.

• A porta de aço meia cana dispensa a utilização de fita lateral.

(39)

setembro /2011

www.sandre.com.br

KIT PORTÃO

BASCULANTE

• Sistema completo de suporte para portões basculantes.

• 4 medidas: Kit 13, Kit 15 , Kit 18 e Kit 20.

• Medidas especiais sob encomenda.

• Fabricado em aço preto ou galvanizado.

• Estoque permanente.

(40)

www.sandre.com.br

INFORMAÇÕES TÉCNICAS

Caixa Lateral

Tampa

Contra Peso

Guia*

Travessão

Material Espessura Comprimento Medidas

Caixa Lateral X X X X X X X X X X 18 18 18 1.000 2.500 3.000 130 130 130 150 150 130 120 125 150 180 180 180 200 200 200 170 170 180 150 150 157 100 100 110 3.000 3.000 3.000 3.000 3.000 3.000 3.000 3.000 3.000 3.000 3.000 3.000 3.000 3.000 3.000 2.500 2.500 2.500 2.500 2.500 2.500 2.500 2.500 2.500 2.500 2.500 1.000 1.000 1.000 18 16 18 18 18 18 16 18 18 18 18 16 18 18 18 18 16 X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X Tampa Contra Peso Travessão Guia Caixa Lateral Tampa Contra Peso Travessão Guia Caixa Lateral Tampa Contra Peso Travessão Guia Caixa Lateral Tampa Contra Peso Travessão Guia * Medidas padrão. KIT 13 KIT 15

Tabela

# Galvanizado Preto mm mm mm A B KIT 18 KIT 20

(41)

setembro /2011

www.sandre.com.br

FERROS

LAMINADOS

• Extensa gama de laminados de até 6 m de comprimento, tais como: ferros, cantoneiras, chatos, redondos, quadrados, Tees e vigas U, H e I. • Fabricados em aço ASTM A36.

• Estoque permanente. • Entrega imediata.

(42)

www.sandre.com.br

INFORMAÇÕES TÉCNICAS

Redondo

Quadrado

Chato

Tee

Viga U

Viga H

Viga I

Cantoneira

Chatos

Redondos

Quadrados

Cantoneiras

3,18 3,18 3,18 3,18 3,18 3,18 3,18 3,18 3,18 4,32 4,32 4,32 6,35 6,35 6,35 6,35 4,32 3,18 3,18 3,18 3,18 3,18 3,18 3,18 1 1/4” 1 1/4 1/2” 5/8” 7/8” 1” Polegadas

ø

1/4”

ø

5/16”

ø

3/8”

ø

1/2”

ø

5/8” PolegadasA

Tabela

B A B 1/2” 5/8” 7/8” 1” Polegadas A B

Chatos

Tees

mm 1/2” 5/8” 7/8” 1 1/4” 1 1/2” 3/4” 1” 2” Polegadas A Espessura 1/2” 4,23 1/2” 1/2 4,23 4,23 4,23 4,23 4,23 4,23 4,23 6,35 6,35 6,35 6,35 6,35 6,35 6,35 6,35 5/8” 5/8” 5/8 1/2” 5/8” 7/8” 7/8” 7/8 7/8” 1 1/4” 1 1/4” 1 1/4 1 1/2” 1 1/2” 1 1/2 1 1/2” 1 1/2 3/4” 3/4” 3/4 3/4” 1” 1” 1” 1” 3,18 3,18 3,18 3,18 7/8” 7/8” 1 1/4” 1 1/4” 3/4” 3/4” 1” 1” 1” 1” 1” 1” 2” 1 1/4” 1 1/2” 2” 2” 2” 2” 2” 1 1/4” 1 1/4 1 1/2” 1 1/2 2” 2”

Polegadas mm Polegadas Polegadas mm

A Espessura Espessura 1 1/4” 152 76 102 127 152 203 254 165 1 1/2” 1” 2” 3” 4” 6” A Polegadas mm A mm A

Viga U

1/2” 1/2” 1/2” 1 1/2” 1 5/8” 1” 2” B Polegadas

Viga H

Viga I

59 68 76 85 102 102 152 210 mm B mm B 4,32 4,57 5,08 5,8 6,2 3,18 3,18 3,18 3,18 4,32 4,90 5,44 5,89 5,80 5,80 mm mm Espessura Espessura mm Espessura A B Polegadas

Para outras medidas e modelos consultar nosso departamento comercial e técnico.

Polegadas mm
