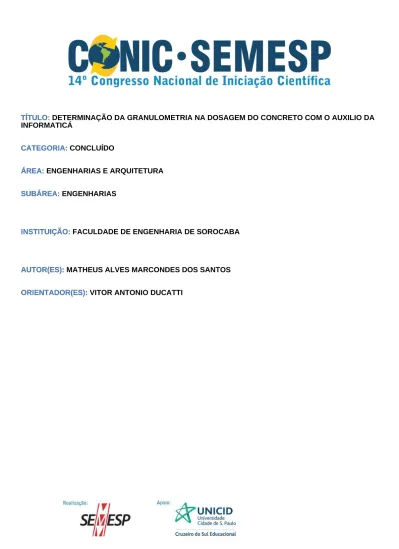

TÍTULO: DETERMINAÇÃO DA GRANULOMETRIA NA DOSAGEM DO CONCRETO COM O AUXILIO DA INFORMATICÁ
TÍTULO:
CATEGORIA: CONCLUÍDO CATEGORIA:
ÁREA: ENGENHARIAS E ARQUITETURA ÁREA:
SUBÁREA: ENGENHARIAS SUBÁREA:
INSTITUIÇÃO: FACULDADE DE ENGENHARIA DE SOROCABA INSTITUIÇÃO:
AUTOR(ES): MATHEUS ALVES MARCONDES DOS SANTOS AUTOR(ES):
ORIENTADOR(ES): VITOR ANTONIO DUCATTI ORIENTADOR(ES):
1 – Resumo
O processo de dosagem é uma das principais etapas do desenvolvimento de um concreto de qualidade, frente a essa premissa, busca-se o método que melhor desempenhe a função, entretanto, quanto mais preciso for, mais complexo se mostra. Para facilitar a utilização do método desenvolvido pelo INT (Instituto Nacional de Tecnologia), proposto no presente trabalho, foi utilizado o software de computador desenvolvido pela Microsoft, denominado Excel, o qual é parte integrante do grupo conhecido como Office.
2 – Introdução
Para obtenção de um concreto de qualidade, é necessário que exista um estudo de dosagem bem elaborado com a finalidade de fornecer a melhor relação quantitativa entre os materiais empregados na mistura. Ao longo dos anos uma série de autores buscaram estabelecer o melhor método para se obter um resultado final satisfatório. Um dos métodos que foi consolidado e recebeu bastante destaque foi desenvolvido pelo Instituto Nacional de Tecnologia (INT) que consiste em situar a
curva granulométrica do concreto dentro de uma faixa de granulometria ótima.
O processo de informatização vem culminando em mudanças de cenário mundial, transformando intensamente o dia a dia da humanidade e tornando diversas áreas do conhecimento muito mais dinâmicas. Um exemplo é o processo de informatização dos canais de comunicação, que tomaram novos rumos quando tiveram contato com tal fenômeno.
Na construção civil não foi diferente, a ideia de protótipos eletrônicos e simulações assistidas por computadores ganha mais força a cada dia, em função desta tendência inovadora, buscou-se a integração da informática no processo de dosagem do concreto, mais especificamente, no desdobramento do traço inicial, quando desenvolvido pelo método do Instituto Nacional de Tecnologia (INT). O
software desenvolvido foi consolidado com base no Microsoft Excel, em forma matricial.
3 – Objetivos
É objetivo deste trabalho utilizar a informatização em prol da tecnologia do concreto no processo de dosagem, facilitando a etapa de desdobramento do traço inicial através do método do Instituto Nacional de Tecnologia (INT) que situa a curva
granulométrica do concreto dentro de uma faixa de granulometria ótima. Buscando
maior eficácia, eficiência e ainda diminuir a probabilidade de erro em cálculos, possibilitando economia de tempo e recursos.
4 – Metodologia
Para alcançar o objetivo proposto no presente trabalho, foi utilizado o software de computador desenvolvido pela Microsoft denominado Excel, o qual é parte integrante do grupo conhecido como Office.
Foi também utilizado o método de dosagem que segue o seguinte roteiro:
1) Fixar a relação água/cimento em função de:
a) Resistência à compressão fc28 (Curva de Abrams)
b) Durabilidade do concreto frente às condições de exposição (Tabelas 2, 3 e 4, da NBR 6118/2003).
2) Determinação do traço total inicial mi (traço piloto) - Conhecido o x e determinado o teor de água/materiais secos H (%) por experimentação atual ou anterior, calcula-se o traço inicial mi
1 100 H x mi
3) Desdobramento do traço inicial mi em ai e pi - O traço será desdobrado quer através de misturas experimentais em laboratório (Método ITERS), quer situando a
curva granulométrica do concreto dentro de uma faixa de granulometria ótima
(Método INT) quer através de um módulo de finura ótima para o concreto.
5 – Desenvolvimento
Em um primeiro momento buscou-se estabelecer todas as variáveis do desdobramento em função do método INT, criando assim, os critérios para então desenvolver o algoritmo que automaticamente processasse os dados dos materiais descritos pelo usuário. O processo foi organizado nas seguintes etapas dado por telas:
2- Na segunda tela, o usuário fornecerá o nome escolhido para os agregados;
3- Na terceira tela exibida ao usuário, estão contidos os campos de maior importância. Nesta tela o usuário vai primeiramente inserir o traço correspondente à quantia de cimento em relação à quantidade de agregados, e somente após isso vai fornecer a porcentagem retida nas peneiras da série normal, dados estes proveniente de um ensaio de granulometria.
Ao concluir a inserção de todos os dados, o software automaticamente vai calcular o desdobramento, e baseado nas curvas denominadas padrão, para cada classe de concreto, seguindo as correlações com a matriz abaixo.
Peneiras
9,5 mm 19 mm 25 mm 38 mm 50 mm 75 mm
I II III I II III I II III I II III I II III I II III
75 mm - - - - 50 mm - - - 13 17 23 38 mm - - - 9 12 17 22 26 36 25 mm - - - 14 17 25 23 26 36 32 38 48 19 mm - - - 10 12 18 23 26 36 29 34 45 37 45 55 9,5 mm - - - 22 26 36 29 36 45 37 45 55 42 50 60 49 58 67 4,8 mm 22 26 34 37 45 55 42 50 61 49 58 67 53 64 72 56 67 76 2,4 mm 37 44 54 49 58 67 53 62 72 59 67 76 62 70 79 66 74 82 1,2 mm 49 58 67 59 68 76 62 70 79 66 74 82 69 76 84 73 79 86 0,60 mm 59 67 76 66 74 82 69 76 84 74 78 86 74 80 87 77 82 88 0,30 mm 66 74 82 74 79 86 74 80 87 77 82 88 78 83 89 80 84 90 0,15 mm 74 79 86 77 82 88 78 83 89 80 85 90 82 85 90 82 86 91 <0,15mm 3 3 2 3 2 2 3 3 1 3 2 0 3 2 1 2 2 1 Cimento 23 18 12 20 16 10 18 14 10 17 13 10 15 13 9 14 12 8
I – Concreto de adensamento manual
II – Concreto de adensamento vibratório moderado III – Concreto de adensamento vibratório frenético
Ainda na terceira tela, é oferecida ao usuário, através de botões, a opção de voltar à tela anterior; reset, voltando à tela número um e apagando todos os dados; há também a opção de imprimir o resultado obtido.
6 – Resultados
A resultante do processo de informatização foi um conjunto de matrizes relacionadas, que ao receberem os dados inseridos pelo usuário, processam os mesmos de forma lógica, armazenando dados, formando resultados e construindo gráficos pertinentes ao método adotado.
7 – Considerações Finais
A utilização do software da Microsoft como facilitador no processo de dosagem do concreto se mostrou promissor, ao ponto que tornou mais rápido prático e eficiente o processo como um todo, podendo ser utilizado para atender as necessidades de uma grande gama de engenheiros e até mesmo de concreteiras e centrais dosadoras de concreto, uma vez que a plataforma hospedeira da ferramenta é largamente difundida.
8 – Fontes Consultadas
CAMPOS, Viviane. Avaliação da aplicabilidade do método I.N.T. de dosagem de concreto. Campinas: UNICAMP, 2007.
TUTIKIAN, F. Bernardo; HELENE, Paulo. Dosagem dos Concretos de Cimento Portland. São Paulo: IBRACOM - Concreto: Ciência e Tecnologia, 2011.
TRAMONTANO, Marcelo. Vozes Distantes. São Paulo: USP, 2002.
CATTANI, Airton. Recursos informáticos e telemáticos como suporte para formação e qualificação
