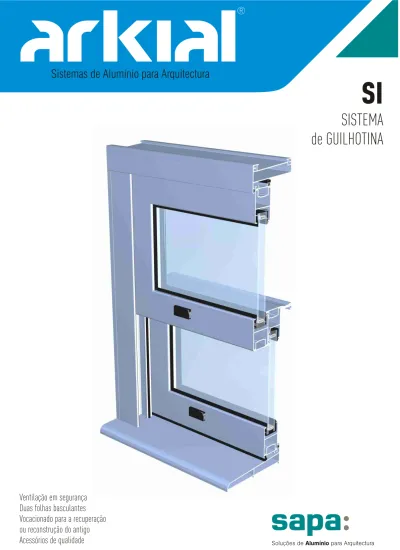

SISTEMA de GUILHOTINA

(1)

SI

SISTEMA

de GUILHOTINA

Sistemas de Alumínio para Arquitectura

Ventilação em segurança

Duas folhas basculantes

Vocacionado para a recuperação

ou reconstrução do antigo

Acessórios de qualidade

(2)

(3)

(4)

SI é um sistema de guilhotina vocacionado para a construção de janelas destinadas à reabilitação de edifícios ou projectos de arquitectura

moderna com recurso a situações tradicionais.

Permite realizar tipologias de duas folhas que podem ser fixas, móveis e móveis basculantes.

Permite uma limpeza completa e uma ventilação em segurança com aplicação de molas compensadoras que também permitem a utilização

mais confortável da janela.

O sistema é constituído por um reduzido número de perfis, tendo uma expressão de profundidade que varia entre 89mm e 130mm nos aros

fixos e 35mm no aro móvel.

Os aros fixos permitem adaptação de perfis de remate que se enquadram em duas linhas distintas, rectas ou tradição.

Produto

Perfis

SI.2

SI.3

SI.4

Janela guilhotina 1 folha móvel + 1 folha móvel basculante

mecanismo manual

guilhotina

fixo

F

sistema ensaiado

oficialmente

AEV

basculante

janela

Janela guilhotina 1 folha fixa + 1 folha móvel basculante

FF Janela guilhotina 1 folha fixa + 1 folha móvel FF Janela guilhotina 2 folhas móveis basculantes Janela guilhotina

2 folhas móveis

SI.15

(5)

Dimensão máxima do vão: H = 2,00m e L = 1,50 m Pesos máximos aplicáveis por folha SI ALUMATILT 1Kg a 18Kg

Desempenho das molas

ULTRALIFT 6Kg a 27Kg TORSO 4Kg a 42Kg Assiste 40% do peso total da folha Assiste 70% do peso total da folha Assiste 70% do peso total da folha 203mm a 1220mm Comprimento da mola / 292mm a 1252mm 300mm a 1800mm

Necessita de consulta de tabela para tensionar com a pressão, de acordo, com o peso da folha e dimensão da mola, com chave própria Pré-tensionada de fábrica Pré-tensionada de fábrica O 17mm 17mm 19mm

Dimensão mínima do vão: H = 0,90m e L = 0,50 m

Janela guilhotina 2 folhas moveis

Nota: As dimensões da janela assumem 2 folhas de correr vertical e não deve exceder o peso máximo recomendado por folha, consoante a mola aplicada.

Esta informação é meramente comparativa e não dispensa, para a obra em estudo, uma consulta para cálculo de dimensionamento junto dos nossos serviços técnicos. Note-se que as dimensões máximas determinadas, decorrem do limite dos acessórios, tendo-se revelado mais restritivo do que o detendo-sempenho dos perfis do caixilho.

O dimensionamento do vão corresponde às seguintes considerações: Pressão 700 Pa; Flecha máxima admitida 5mm; vidro de 10mm de espessura útil; zona A e rugosidade até 10m.

Molas ultralift

Maquinação

Campo genérico de aplicação

13 44.5 76 8. 7 34 .5 3º 15 .5 4 31 6 21 13 41 7 O12 O5.5

1 1- Furações na soleira (SI.2 / SI.3) e na padieira (SI.3)

2

3

4 2- Fresagem da ombreira (SI.1)

3- Furações no aro móvel (SI.4) para introdução do eixo/pivot

4- Furações no aro móvel (SI.4) para drenagem de águas e introdução do esquadro de aperto SI.200

15 73 98 O3.5 26 17 .5

(6)

Fabricação

Maquinação

SI.2

SI.4

SI.5

SIi.7

SI.15

Y.29

L L-73 H-43.5 L-94 H-13 2 L-73 L-94 L-73 L-94 L H-63.5 2 2 2 4 1 1 1 1 2 4 4

Refª

Cortes

Medidas

Quant.

Janela guilhotina

2 folhas móveis basculantes

5 - Fresagem no perfil SI.7 (folha superior)

6 - Fresagem no perfil SI.7 (folha inferior)

7- Fresagem no perfil SI.6 (folha inferior)

13.5 100 21.5 4.5 3 ½ 125 ½

5

6

O5 O5 4. 5 O4.5 4.5 9 6 ½ 52 .5 9.5 17.5

7

21 .5 3 4. 5

(7)

Campo genérico de aplicação

Ensaios Janela 2 Folhas

Permeabilidade ao ar Estanquidade à água Resistência ao vento

A3

E2

V3

Nota: Resultados de ensaios efectuados no LNEC para um caixilho janela com 1100mm x 1600mm(largura X altura).

Fabricação

14 mm

VED-90/20

Vidro

Vedante

18 mm

20 mm

22 mm

VED-90/19 VED-90/27 VED-90/55

4 mm

VED-90/10

Vidro

Vedante

6 mm

VED-90/57

(8)
