COMANDO NUMÉRICO COMPUTADORIZADO
HIST
Ó
RICO

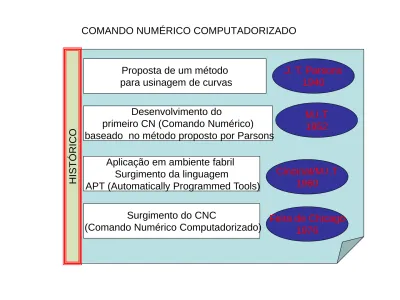

Proposta de um método para usinagem de curvas
J. T. Parsons 1940
Desenvolvimento do
primeiro CN (Comando Numérico)
baseado no método proposto por Parsons
M.I.T 1952
Aplicação em ambiente fabril Surgimento da linguagem
APT (Automatically Programmed Tools)
Cincinat/M.I.T 1960
Surgimento do CNC
O QUE É CNC ?
É UM SISTEMA QUE PODE INTERPRETAR UMA SEQUENCIA DE INSTRUÇÕES EM UM FORMATO SIMBÓLICO
E UTILIZÁ-LAS PARA CONTROLAR A VELOCIDADE E POSIÇÃO DOS EIXOS DE UMA MÁQUINA
O CNC
NÃO
É UM TIPO DE MÁQUINA MAS SIM UMATÉCNICA PARA CONTROLAR UMA VARIEDADE DE MÁQUINAS Pressman e Williams, 1977
Impactos da tecnologia CNC
•Aumento da flexibilidade dos processos de usinagem
•Aumento da repetibilidade e reprodutibilidade da
usinagem
•Eliminação de gabaritos utilizados para guiar ferramentas
•Aumento da segurança operacional
•Deu início à digitalização dos processos de usinagem
•Possibilita,
em alguns casos
, ou aumento da
Impactos da tecnologia CNC
Flexibilidade: pode ser entendida como sendo o tempo necessário para se alterar um processo em função de modificações feitas no produto
Impactos da tecnologia CNC
Repetibilidade: variações que ocorrem em um produto quando este é fabricado e avaliado sob as mesmas condições. Ex: desvio de uma dada dimensão de uma peça usinada com todas as condições de corte mantidas constantes (máquina, dispositivos, de fixação, ferramentas,...) e avaliado com o mesmo instrumento
94.99
94.98
94.97
95.01
95.02
94.97
95.02
Impactos da tecnologia CNC
Reprodutibilidade: variações que ocorrem em um produto quando este é fabricado e avaliado sob condições diferentes. Ex: desvio de uma dada dimensão de uma peça usinada em máquinas diferentes
94.97
94.95
94.96
95.05
95.04
94.97
95.05
Impactos da tecnologia CNC
Eliminação de guias de ferramentas: após a localização da peça na máquina, a posição das ferramentas em relação à peça é garantida pelo controle de posição do CNC
Fonte:
http://mytutorialworld.com/objective-questions/single_question_view.php?table_name=fitter_set_1_jigs_and_fixtures&uid=4&title=Usually%20drill%20jig%20is%20not%20clamped%20to%20the %20drilling%20machine%20table%20Which%20among%20the%20following%20is%20the%20reason%20for%20this
Impactos da tecnologia CNC
Fonte: https://www.ed2go.com/courses/construction-and-trades/trades/ctp/manual-machinist Fonte: https://fractory.com/what-is-cnc-machining/Aumento da
segurança: humana
e operacional
(máquina,
ferramenta e peça)
Impactos da tecnologia CNC
Fita perfurada (1960-1980) History of cnc: https://medium.com/cnc-life/history-of-cnc-machining-part-1-2a4b290d994d Fonte: https://en.wikipedia.org/wiki/Punched_tape#/media/File:PaperTapes-5and8Hole.jpg Digitalização da usinagem Fonte:https://english.mazak.jp/Impactos da tecnologia CNC
Maior produtividade?
•Lotes unitários ou de tamanho reduzido • Peças com geometria muito complexa e
em constante variação
•Lotes grandes (produção em massa)
•Peças com geometrias simples
Automação rígida Automação flexível - CNC X produtividade Fonte: https://www.dreamstime.com/photos-images/impeller-machining.html Fonte: https://www.durcomfg.com/multi-spindle-machining-screw-parts/
Técnicas para programação de
máquinas-ferramenta equipadas com CNC
Programação Manual: Consiste na interpretação do desenho, cálculo das trajetórias e escrita manual de um programa baseado no código GProgramação automática: dispensa a interpretação de desenhos. Tanto o cálculo das trajetórias como a geração do programa (ainda em
código G) são feitos automaticamente por programas denominadas comercialmente por sistemas CAM (computer-aided manufacturing)
Programação parametrizada: a geração do programa (código G) é feita automaticamente a partir de operações de usinagem (features) previamente definidas. Entretanto a interpretação do desenho da peça pode ser manual ou automática.
Código G
Nome popular para a linguagem utilizada para a programação de máquinas CNC
É uma linguagem com estrutura e sintaxe muito simples. Sendo baseada em instruções curtas (comandos)
Boa parte dos comandos começa com a letra “G”, daí o nome “código G”
Ex.: G01 X100 Y25 Z-18 – descreve um movimento em linha reta para o ponto definido pelas coordenadas (100;25;-18)
Código G
Foi desenvolvido para ser “datilografado” em uma perfuradora de fitas
Fonte: https://rekadayaupaya.files.wordpress.com/2013/06/figure9-1-numerical-punched-tape-format.jpg
