BENEFÍCIOS ÚNICOS
• Otimização de cliente Wi-Fi -
-
•
•
ESPECIFICAÇÕES DA AP SÉRIE 210
• -
• -
ESCOLHA SEU MODO OPERACIONAL
A série 210 oferece suporte às suas escolhas de modos de operação, para alcançar os requisitos únicos de gestão e implantação.
AP por controlador ou AP remota (RAP) sendo executada no ArubaOS. Quando gerenciada pelos Controladores de Mobilidade da Aruba, a série 210 de APs oferecem configuração centralizada, criptografia de dados, aplicação de políticas e serviços de rede, assim como encaminhamento de tráfegodistribuído e centralizado. Para mais informações, acesse os data sheets sobre o Controlador de Mobilidade da Aruba.
Aruba Instant AP sendo executado no Instant OS. No modo Aruba Instant, uma única AP distribui
automaticamente a configuração de rede para outros Instant APs na WLAN. Basta acionar o Instant AP, configurá-lo, e plugar as outras APs. Todo o processo leva cerca de 5 minutos.

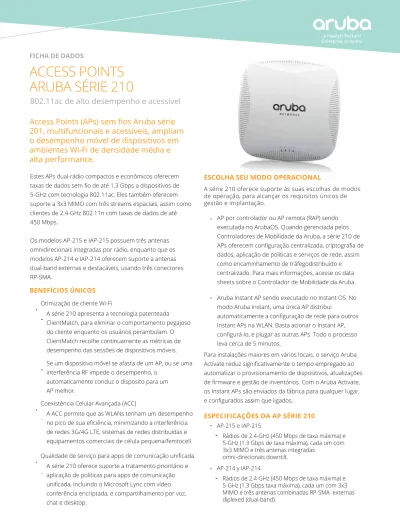

ARUBA SÉRIE 210
802.11ac de alto desempenho e acessível Access Points (APs) sem fios Aruba série 201, multifuncionais e acessíveis, ampliam o desempenho móvel de dispositivos em ambientes Wi-Fi de densidade média e alta performance.
Estes APs dual-rádio compactos e econômicos oferecem taxas de dados sem fio de até 1.3 Gbps a dispositivos de 5-GHz com tecnologia 802.11ac. Eles também oferecem suporte a 3x3 MIMO com três streams espaciais, assim como clientes de 2.4-GHz 802.11n com taxas de dados de até 450 Mbps.
Os modelos AP-215 e IAP-215 possuem três antenas omnidirecionais integradas por rádio, enquanto que os modelos AP-214 e IAP-214 oferecem suporte a antenas dual-band externas e destacáveis, usando três conectores RP-SMA.
A série 210 apresenta a tecnologia patenteada ClientMatch, para eliminar o comportamento pegajoso do cliente enquanto os usuários perambulam. O ClientMatch recolhe continuamente as métricas de desempenho das sessões de dispositivos móveis.
Se um dispositivo móvel se afasta de um AP, ou se uma interferência RF impede o desempenho, o
automaticamente conduz o disposito para um AP melhor.
AP-215 e IAP-215
Rádios de 2.4-GHz (450 Mbps de taxa máxima) e 5-GHz (1.3 Gbps de taxa máxima), cada um com 3x3 MIMO e três antenas integradas
omni-direcionais downtilt.
AP-214 y IAP-214
Rádios de 2.4-GHz (450 Mbps de taxa máxima) e 5-GHz (1.3 Gbps taxa máxima), cada um com 3x3 MIMO e três antenas combinadas RP-SMA externas diplexed (dual-band).
Para instalações maiores em vários locais, o serviço Aruba Activate reduz significativamente o tempo empregado ao automatizar o provisionamento de dispositivos, atualizações de firmware e gestão de inventórios. Com o Aruba Activate, os Instant APs são enviados da fábrica para qualquer lugar, e configurados assim que ligados.
• Coexistência Celular Avançada (ACC)
-A ACC permite que as WLANs tenham um desempenho no pico de sua eficiência, minimizando a interferência de redes 3G/4G LTE, sistemas de redes distribuídas e equipamentos comerciais de célula pequena/femtocell.
• Qualidade de serviço para apps de comunicação unificada.
-A série 210 oferece suporte a tratamento prioritário e aplicação de políticas para apps de comunicação unificada, incluindo o Microsoft Lync com vídeo conferência encriptada, e compartilhamento por voz, chat e desktop.
• -
-
MODOS DE OPERAÇÃO
•
•
•
•
•
•
Gestão de RF
A tecnologia de Gestão de Rádio Adaptativo (ARM) automaticamente designa as configurações de energia e canais, oferece equidade no tempo de transmissão e garante que as APs ficam livres de todas as fontes de interferência de RF, para oferecer WLANs confiáveis e de alto desempenho.
As APs série 210 podem ser configuradas para oferecer transmissão dedicada ou em meio período, análise de espectro e proteção contra invasão sem fio, tuneis de VPN para estender os recursos corporativos a locações remotas, e conexões de malha sem fio onde o Ethernet não estiver disponível.
• -
Análise de Espectro
Com capacidade de monitoramento de transmissão dedicado ou em meio período, o analisador de
espectro escaneia remotamente as bandas de radio de 2.4-GHz e 5-GHz para identificar fontes de interferência de RF.
• -
-
- -
Segurança
A proteção integrada contra invasões sem fio oferece proteção e mitigação de thread, e elimina a
necessidade de sensores de RF separados e aplicações de segurança.
Os serviços de segurança e reputação de IP identificam, classificam e bloqueiam arquivos maliciosos, URL e IPs, oferecendo uma proteção compreensiva contra ameaças avançadas online.
Módulo integrado de plataforma confiável (TPM), para o armazenamento seguro de credenciais e chaves.
Secure Jack, para tunelamento seguro de tráfego Ethernet com fio.
Aruba Instant AP
AP gerenciada por Controle de Mobilidade AP Remota (RAP) para implantações de filiais Monitor Aéreo (AM), para IDS sem fio, e detecção e contenção de invasores
Analisador de espectro, dedicado ou híbrido Secure enterprise mesh
ESPECIFICAÇÕES DE RÁDIO SEM FIO
•
•
•
•
•
Tipo de AP: Interna, dual radio, 5 GHz 802.11ac e 2.4 GHz 802.11n 3x3:3
Suporte a dual radio configurado por software de 5 GHz (Rádio 0) e 2.4 GHz (Rádio 1)
3x3 MIMO com três fluxos espaciais e até 1.3 Gbps de taxa de dados sem fio
Suporte a até 255 dispositivos de clientes associados por rádio, e até 16 BSSIDs por rádio
específicas de cada país):
- 2.4000 GHz a 2.4835 GHz - 5.150 GHz a 5.250 GHz - 5.250 GHz a 5.350GHz - 5.470 GHz a 5.725GHz - 5.725 GHz a 5.850GHz
• Canais disponíveis: Dependente do domínio regulador configurado
• A Seleção de freqüência dinâmica (DFS) otimiza o uso do espectro de RF disponível
• Tecnologias de rádio suportadas:
- 802.11b: Espectro de espalhamento de seqüência direta (DSSS)
- 802.11a/g/n/ac: Multiplexação de Divisão de Frequência Ortogonal (OFDM)
• Tipos de modulação suportados:
- 802.11b: BPSK, QPSK, CCK
- 802.11a/g/n/ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
• Potência de transmissão: configurável em incrementos de 0,5 dBm
• Potência de transmissão (limitada pelos requisitos regulamentares locais) máxima (agregada,
total conduzida): banda de - 2.4-GHz: +23 dBm (18 dBm por corrente)
- banda 5-GHz: +23 dBm (18 dBm por corrente) - Atenção: Os níveis de potência de transmissão
conduzidos excluem o ganho da antena. Para a potência de transmissão total (EIRP), adicione ganho de antena.
• A Coexistência Celular Avançada (ACC) minimiza a interferência de redes celulares
• Combinação de razão máxima (MRC) para melhor desempenho do receptor
• Diversidade de atraso / deslocamento cíclico (CDD / CSD) para melhor desempenho de RF de downlink
• Intervalo de guarda curto para canais de 20 MHz, 40 MHz e 80 MHz
• Codificação do bloco espaço-tempo (STBC) para maior alcance e melhor recepção
• Verificação de paridade de baixa densidade (LDPC) para correção de erros de alta eficiência e aumento da taxa de transferência
• Transmit beamforming (TxBF) para maior confiabilidade e alcance do sinal
• Taxas de dados suportadas (Mbps):
- 802.11b: 1, 2, 5.5, 11 - 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 - 802.11n: 6.5 a 450 (MCS0 a MCS23) - 802.11ac: 6.5 a 1.300 (MCS0 a MCS9, NSS = 1 a 3)
• Suporte de alto rendimento (HT) em 802.11n: HT 20/40
• Suporte de rendimento muito alto (VHT) em 802.11ac:
VHT 20/40/80
• Agregação de pacotes em 802.11n/ac: A-MPDU, A-MSDU
ANTENAS
OUTRAS INTERFACES
ENERGIA
MONTAGEM
MECÂNICO
AMBIENTE
REGULAMENTAÇÃO
CONFIABILIDADE
• AP-214/IAP-214: Três conectores RP-SMA para antenas externas de banda dupla. Perda interna entre a interface de rádio e conectores de antena externa (devido a circuitos diplexing): 1.0 dB em 2.4 GHz e 2.0 dB em 5 GHz.
• AP-215/IAP-215: Três antenas omnidireccionais downtilt integradas por rádio para 3x3 MIMO com ganho de antena máximo de 5,0 dBi em 2,4 GHz e 5,0 dBi em 5 GHz. As antenas incorporadas são otimizadas para orientação horizontal montada no teto da AP. O ângulo do downtilt para o ganho máximo é aproximadamente 30 graus.
- O ganho máximo dos padrões de antena combinados (somados) para todos os elementos que operam na mesma banda é 6,9dBi em 2,4 GHz e 8,8dBi em 5 GHz.
• Incluído com AP:
- Suportes de montagem (2) para fixação ao teto de 9/16 "ou 15/16"
• Kit de montagem de reposição: - AP-220-MNT-C1: O kit de montagem AP Aruba contém dois adaptadores de grade de teto para trilhos planos
• Kit de montagem opcional AP-220-MNT-C2:
AP-220-MNT-C2: O kit de montagem Aruba AP contém dois adaptadores de grade de teto para trilhos estilo Interlude e Silhouette - AP-220-MNT-W1: Suporte para montagem em parede / teto - AP-220-MNT-W2: O kit de montagem AP Aruba contém um suporte de parede / teto de superfície plana seguro.
• Dimensões / peso (unidade, excluindo acessórios de montagem):
- 180 mm x 180 mm x 45 mm (L x P x A) - 610 g
• Dimensões / peso (transporte):
- 220 mm x 225 mm x 55 mm (L x P x A) - 860 g
• Operação:
- Temperatura: 0 ° C a + 50 ° C
- Umidade: 5% a 93% sem condensação
• Armazenamento e transporte:
- Temperatura:
-40 ° C a + 70 ° C (-40 ° F a + 158 ° F)
• FCC/Indústria do Canadá
• CE Marked
• R&TTE Directive 1999/5/EC
• Low Voltage Directive 2006/95/EC
• EN 300 328
• EN 301 489
• EN 301 893
• UL/IEC/EN 60950
• EN 60601-1-1, EN60601-1-2
Para obter mais informações e aprovações regulamentares específicas do país, consulte o representante da Aruba.
MTBF: 538.975 horas (61.5 anos) em uma temperatura de operação de +25° C
• Uma interface de rede Ethernet 10/100 / 1000BASE-T (RJ-45)
- Velocidade de ligação de detecção automática e MDI / MDX-802.3az Ethernet eficiente em energia (EEE) - PoE-PD: 48 Vdc (nominal) 802.3af ou 802.3at PoE
• Interface de alimentação DC, aceita plug circular de centro positivo de 1,7 / 4,0 mm com 9,5 mm de comprimento
• Interface host USB 2.0 (conector tipo A)
• Indicadores visuais (LEDs):
- Estado da alimentação / estado do sistema - Estado da ligação Ethernet (ENET)
- Estado do rádio (dois; RAD0, RAD1)
• Botão de reinicialização: reset de fábrica (durante a inicialização do aparelho)
• Interface de console serial (RJ-45)
• Ranhura de segurança Kensington
• Consumo de energia máximo (pior caso):
14,9 watts (PoE) ou 13,6 watts (DC)
- Exclui energia consumida por um dispositivo USB externo (e sobrecarga interna); poderia adicionar até 6 watts (PoE) ou 5,5 watts (DC) para 5W / 1A
dispositivo USB
• Consumo de energia máxima (pior caso) no modo inativo: 8,2 watts (PoE) ou 7,4 watts (DC)
• Fonte DC direta: 12 Vdc nominal, +/- 5%
• Alimentação através de Ethernet: 48 Vdc (nominal) 802.3af / 802.3at fonte compatível - porta USB é desativado quando usando uma fonte 802.3af PoE; para operação sem restrições com alimentação PoE, use uma fonte compatível com 802.3at
• Fontes de alimentação vendidas separadamente
• Quando ambas as fontes de alimentação estão disponíveis, a alimentação DC tem prioridade
QUADRO DE PERFORMANCE DE RF
Sensibilidade do receptor (dBm) por cadeia de recepção 802.11b 2.4 GHz
1 Mbps 18.0 -97.0
11 Mbps 18.0 -89.0
802.11g 2.4 GHz
6 Mbps 18.0 -93.0
54 Mbps 18.0 -75.0
802.11n HT20 2.4 GHz
MCS0/8/16 18.0 -92.0
MCS7/15/23 18.0 -72.0
802.11n HT40 2.4 GHz
MCS0/8/16 18.0 -89.0
MCS7/15/23 16.0 -69.0
802.11a 5 GHz
6 Mbps 18.0 -93.0
54 Mbps 16.5 -75.0
802.11n HT20 5 GHz
MCS0/8/16 18.0 -92.0
MCS7/15/23 16.0 -72.0
802.11n HT40 5 GHz
MCS0/8/16 18.0 -89.0
MCS7/15/23 16.0 -69.0
802.11ac VHT20 5 GHz
MCS0 18.0 -92.0
MCS9 14.0 -64.0
802.11ac VHT40 5 GHz
MCS0 18.0 -89.0
MCS9 14.0 -61.0
802.11ac VHT80 5 GHz
MCS0 18.0 -86.0
MCS9 14.0 -58.0
Capacidade máxima do hardware fornecido (excluindo ganho de antena). A potência de transmissão máxima é limitada pelas definições reguladoras locais.
NÚMEROS DE MODELO REGULATÓRIO
• AP-214 e IAP-214: APIN0214
• AP-215 e IAP-215: APIN0215
CERTIFICAÇÕES
• CB Scheme Safety, cTUVus
• Classificação plenum UL2043
Wi-Fi Alliance (WFA) certificado em 802.11a/b/g/n/ac
•
GARANTIA
• Garantia vitalícia limitada da Aruba
VERSÕES MÍNIMAS DE SOFTWARE
• ArubaOS 6.4.2.0
• Aruba InstantOS 4.1.1.0
Potência de transmissão máxima (dBm) por cadeia de transmissão
2.450 GHz
2.450 GHz
2.450 GHz
5.550 GHz
5.550 GHz
5.550 GHz
POSIÇÕES DE TREINAMENTO DE ANTENA
Plano horizontal ou azimute (vista de cima, inclinação de 0 graus)
Plano horizontal ou azimute (vista de cima, inclinação de 30 graus)
Plano de elevação (vista lateral, ângulo de 0 graus)
INFORMAÇÕES SOBRE PEDIDOS
Número da peça Descrição Pontos de Acesso Série AP-210
JW168A Aruba AP-214 802.11n/ac Dual 3x3:3 Radio Antenna Connectors AP
JW222A Aruba Instant IAP-214 (RW) 802.11n/ac Dual 3x3:3 Radio Antenna Connectors AP JW223A Aruba Instant IAP-214 (US) 802.11n/ac Dual 3x3:3 Radio Antenna Connectors AP JW221A Aruba Instant IAP-214 (JP) 802.11n/ac Dual 3x3:3 Radio Antenna Connectors AP JW220A Aruba Instant IAP-214 (IL) 802.11n/ac Dual 3x3:3 Radio Antenna Connectors AP JW170A Aruba AP-215 802.11n/ac Dual 3x3:3 Radio Integrated Antenna AP
JW228A Aruba Instant IAP-215 (RW) 802.11n/ac Dual 3x3:3 Radio Integrated Antenna AP JW229A Aruba Instant IAP-215 (US) 802.11n/ac Dual 3x3:3 Radio Integrated Antenna AP JW227A Aruba Instant IAP-215 (JP) 802.11n/ac Dual 3x3:3 Radio Integrated Antenna AP JW226A Aruba Instant IAP-215 (IL) 802.11n/ac Dual 3x3:3 Radio Integrated Antenna AP Pontos de Acesso Série AP-210 (FIPS/TAA)
JW169A Aruba AP-214 FIPS/TAA-compliant 802.11n/ac Dual 3x3:3 Radio Antenna Connectors AP JW171A Aruba AP-215 FIPS/TAA-compliant 802.11n/ac Dual 3x3:3 Radio Integrated Antenna AP JY737A Aruba Instant IAP-214 (JP) FIPS/TAA 802.11n/ac Dual 3x3:3 Radio Antenna Connectors AP JY738A Aruba Instant IAP-215 (JP) FIPS/TAA 802.11n/ac Dual 3x3:3 Radio Integrated Antenna AP Acessórios de montagem
JW044A AP-220-MNT-C1 2x Ceiling Grid Rail Adapter for Basic Flat Rails Mount Kit
2.450 GHz 5.550 GHz
POSIÇÕES DE TREINAMENTO DE ANTENA
Plano de elevação (vista lateral, ângulo de 90 graus)www.arubanetworks.com DS_AP210Series_111116 1344 CROSSMAN AVE | SUNNYVALE, CA 94089
1.844.473.2782 | T: 1.408.227.4500 | FAX: 1.408.227.4550 | INFO@ARUBANETWORKS.COM
INFORMAÇÕES SOBRE PEDIDOS
Número da peça Descrição Acessórios de montagem
JW045A AP-220-MNT-C2 2x Ceiling Grid Rail Adapter for Interlude and Silhouette Mt Kit
JX961A AP-MNT-CM1 Industrial Grade Indoor Access Point Metal Suspended Ceiling Rail Mount Kit JW046A AP-220-MNT-W1 Flat Surface Wall/Ceiling Black AP Basic Flat Surface Mount Kit
JW048A AP-220-MNT-W2 AP Box Style Secure Flat Mt Kit w/1 Flat Surface Wall/Ceiling Secure Mount JW049A AP-220-MNT-W2W AP Box Style Secure Flat Mt Kit w/1 Flat Surface Wall/Ceiling Secure Mount
JY706A urface Mount Kit
Acessórios AP Genéricos Indoor
JX989A AP-AC-12V30A 12V/30W AC/DC Desktop Style 1.7/4.0/9.5mm Circular 90 Deg Plug DoE Level VI Adapter JW621A AP-AC-UN 12V/18W Indoor AP AC Universal Power Adapter
JW622A AP-AC-12V18 12V/18W Indoor AP AC Power Adapter without Power Cord JW627A PD-3510G-AC 15.4W 802.3af PoE 10/100/1000Base-T Ethernet Midspan Injector JW629A PD-9001GR-AC 30W 802.3at PoE+ 10/100/1000 Ethernet Indoor Rated Midspan Injector Antennas Por favor consulte el sitio web de Aruba para números de parte de antenas.
