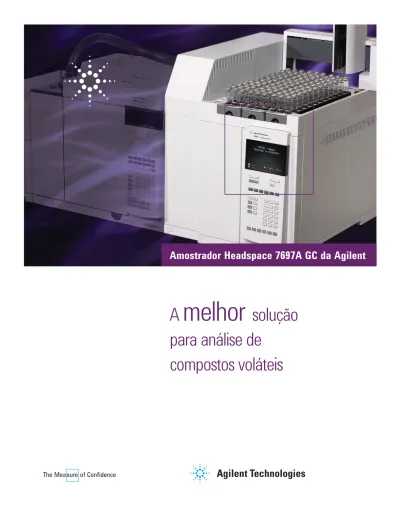

Amostrador Headspace 7697A GC da Agilent. A melhor solução para análise de compostos voláteis

A

melhor

solução

para análise de

compostos voláteis

Agora existe uma tecnologia de headspace autenticamente melhor, fruto de quatro

décadas de experiência da Agilent.

Com base na arquitetura dos produtos líderes da indústria como o GC 7890A e o Amostrador Automático de Líquidos

(ALS) 7693A, o Amostrador Headspace 7697A garante caminhos internos inertes obtendo desempenho superior

sem qualquer degradação ou perda do analito.

Também incorpora os mais recentes recursos para o aumento da produtividade, além de contar com a resistente

tecnologia de amostragem da Agilent garantindo a integridade de cada injeção.

Amostrador Headspace 7697A da Agilent

Um sistema de alto desempenho equipado com software intuitivo

Com seu revolucionário design de bandeja de amostras revolucionário, o Headspace 7697A da Agilent possibilita uma produtividade sem igual

Tecnologias comprovadas combinadas com

os mais recentes avanços na amostragem por

headspace

Quando cada segundo conta – e quando decisões de todos os tipos, de processos judiciais à qualidade da água potável, dependem de seus resultados – você precisa das melhores e mais modernas tecnologias à disposição. É por isso que projetamos o amostrador Headspace 7697A com recursos de equipamentos comprovados pelo tempo, como os avançados controles pneumáticos e amostragem por válvula, que proporcionam resultados extraordinários de precisão, versatilidade e desempenho.

Mas o design avançado e recursos de equipamento são apenas uma parte da história. Desenvolvemos nosso software de controle de headspace para ser uma parte fundamental do sistema 7697A – que simplifica a configuração do método, minimizando o tempo de treinamento.

Funções "verdes" exclusivas

economizam recursos e protegem nosso

planeta

O amostrador Headspace 7697A foi projetado para economizar eletricidade, gás e outros recursos valiosos, com funções como desligamento e acionamento automáticos.

Além do mais, o software de controle do headspace simplifica o processo de redução de fluxo de gás, permitindo gerenciar o fornecimento do gás utilizado com mais eficiência.

Para saber mais sobre o Amostrador Headspace 7697A, visite www.agilent.com/chem/7697A

O leitor integrado de código de barras

confirma e verifica as amostras. Página 6

O software abrangente

vai além do manuseio das amostras e orienta o usuário nas tarefas como desenvolvimento de método e conservação dos recursos. Página 8

O design de amostragem exclusivo

permite usar hidrogênio como gás de arraste, possibilitando a cromatografia ideal. Página 5

Controle pneumático eletrônico,

verificação de vazamento de vial e compensação da pressão barométrica asseguram resultados consistentes. Página 10

O lacrador ergonômico

permite a vedação adequada do vial e reduz o esforço das mãos. Página 10

Capacidade para 111 vials

maximiza o tempo de análise e ajuda a cumprir prazos apertados. Página 4

As ferramentas de otimização de método

facilitam o desenvolvimento do método de headspace. Página 8

A melhor tecnologia

da categoria, software

poderoso

Um sistema potente que maximiza a produção

de amostras e minimiza os erros do operador

O amostrador Headspace 7697A da Agilent proporciona precisão, confiabilidade e facilidade de uso de alto nível com esses recursos de ponta:

• A capacidade de 111 vials permite sequências de alto volume e inclui três posições prioritárias para executar amostras urgentes a qualquer momento.

• Produção infinita habilitada por três racks de 36 vials que podem ser trocados, enquanto o amostrador headspace está em funcionamento.

• Fatores de sobreposição de amostras múltiplas

otimizados por equipamento em parâmetros de método

específico para maximizar a produção, mantendo constante o tempo de aquecimento para cada amostra.

• Flexibilidade superior de amostragem porque o

amostrador Headspace 7697A aceita vials de 10 ml, 20 ml ou 22 ml de qualquer estilo.

Preparação

• administra até 12 vials • aquece • mistura

Amostragem

Manuseio

• administra até 111 vials • move os vials

• monitora as posições • lê códigos de barras

percurso dos vials

Logística

• controla • calcula • coordena • programa

Nenhuma outra tecnologia headspace

oferece o desempenho, a simplicidade e a

confiabilidade do design inovador da Agilent

Desenvolvida com pioneirismo, a tecnologia headspace de ponta da Agilent combina um controle pneumático eletrônico avançado com a reconhecida amostragem por válvula. Essas inovações oferecem várias vantagens sobre os sistemas tradicionais controlados por pressão

– incluindo:

• A compatibilidade com o hidrogênio, usado como

gás de arraste reduz os custos operacionais e diminui

o tempo de análise. O sistema também reduz os riscos associados à pressurização dos vials de amostra. • A ventilação controlada permite que a pressão do

vial seja liberada gradualmente, enquanto a amostra é analisada. As amostras são despressurizadas no momento de voltar para a bandeja.

• Nenhum O-ring para substituir, economizando horas de inatividade desnecessárias – especialmente se o laboratório executa mais de 100 amostras por dia. • Teste totalmente automático da Agilent de verificação

de vazamento de vial durante a pressurização – sem

calibrações demoradas. Assim, você pode ter certeza de que todas as amostras estão devidamente lacradas.

Para saber mais sobre o amostrador Headspace 7697A da Agilent, visite www.agilent.com/chem/7697A

Pneumática integrada e avançado design mecânico proporcionam a maior confi abilidade.

Agilent 7890A com 7697A, 7693 e 5975C

7820A da Agilent com 7697A de 12 frascos-O sistema de amostragem

exclusivo do HS 7697A mantém o controle térmico máximo para garantir o melhor desempenho.

Gera dados para atender a uma ampla

variedade de necessidades de aplicação

Determina os níveis de álcool no sangue e

outras matrizes biológicas de maneira confiável

Sangue e fluidos biológicos não são as matrizes mais limpas, e, portanto, são adequadas para a amostragem por headspace. Outras vantagens da amostragem por headspace incluem a redução da manutenção do injetor e coluna, melhor quantificação, preparação de amostra limitada e aumento da produtividade.

Mantendo a cadeia de custódia intacta, o exclusivo leitor de código de barras do amostrador Headspace da Agilent com capacidade de transferência de dados permite monitorar as amostras antes de serem colocadas no forno. Isso é essencial para laboratórios que realizam análise de álcool no sangue, ou outras aplicações que requerem o máximo de confi rmação.

Fácil transferência de método. Aqui nós transferimos um método de análise de álcool no sangue do amostrador Headspace

G1888A da Agilent para o amostrador Headspace 7697A.

O amostrador Headspace 7697A da Agilent também oferece uma vantagem adicional: tempos de ciclo menores para análise dos álcoois do sangue sem sacrificar a resolução. A comprovada arquitetura do

amostrador, somada ao exclusivo design de amostragem da Agilent, fornece extrema precisão ao equipamento da marca líder da indústria e ao mesmo tempo consegue separar de forma confiável o etanol das interferências comuns, como se pode ver no exemplo abaixo.

GC: Forno: 35º C isotérmico

Injetor: Split/Splitless, 5:1 split em 200°C

Divisor CFT usado para conectar as duas colunas à mesma entrada usando coluna de guarda de 16 cm e 530 µm

Coluna I: DB-ALC1 (30 m x 0,32 mm x 1,8 µm) Coluna II: DB-ALC2 (30 m x 0,32 mm x 1,2 µm) Headspace: Forno: 85º C

Equilíbrio de vial: 15 min em agitação de 1

Headspace G1888: Forno: 85º C

Equilíbrio de vial: 15 min em baixa agitação Amostra: 200 µl de padrão de controle de

resolução a 0,01% em vial de 20 ml 1. Acetaldeído 2. Metanol 3. Etanol 4. Acetona 5. Isopropanol 6. Acetonitrila 7. Acetato de etila 8. Metil Etil Cetona

DB-ALC 1 G1888 7697A 7697A G1888 DB-ALC 2 1 2 3 4 5 6 7 8 1 2 3 4, 6 5 7 8

A cromatografia gasosa combinada com amostragem estática por headspace é uma ferramenta de alto rendimento e fácil de usar para a determinação de impurezas do solvente residual em medicamentos. A preparação da amostra

é relativamente simples, e o método é facilmente validado. Além disso, a amostragem por headspace permite evitar grandes injeções de água, que podem causar degradação da coluna e coeluição.

O tempo de equilíbrio para headspace é normalmente fixado em 60 minutos, conforme especificado na USP 467, no entanto, 30 minutos é geralmente suficiente para operações com temperatura de incubação de 85° C.

Detecção confiável de impurezas farmacêuticas em níveis muito baixos

Análise de 60 VOCs em água usando o amostrador Headspace 7697A da Agilent: Os avanços recentes

dos equipamentos aumentaram a sensibilidade de GC/MSD ao mesmo tempo que reduziram os limites de detecção, permitindo que a amostragem por headspace seja usada para análises de água potável e superficial.

As vantagens de produtividade incluem menos problemas relacionados à influência da contaminação cruzada e formação de espuma (típico da técnica de Purge & Trap).

Atende as mais rigorosas normas de segurança e assegura

a conformidade regulatória para aplicações ambientais

Para saber como o amostrador Headspace 7697A da Agilent pode ajudar a alcançar os resultados esperados, visite www.agilent.com/chem/7697A Abund. 2,00 4,00 6,00 8,00 10,00 12,00 14,00 16,00 18,00 0 500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 6500 7000 7500 8000 8500 9000 9500 rT, min 1 2 3 4,5 6 7 8 9 10 11,12 13 14 15 16, 17 18, 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35,36,37 38 39 40 41 42,43 44 45 46 47 48 49 50 51 52,53 54 55 56 57 58 59 60 2 4 6 8 10 12 14 -25 0 25 50 75 100 125 150 175 1 2 3 4 5 6 7 8 9 10 11,12,13,14 2 4 6 8 10 12 14 -0,5 0 0,5 1 1,5 2 2,5 3 1 2 3 4 5 6 7 8

Solventes residuais de classe 2A

Nenhum outro software de headspace

combina a flexibilidade e a capacidade de

desenvolvimento de método da plataforma 7697A

O software de controle de headspace da Agilent permite aproveitar plenamente todas as capacidades do sistema de manuseio de amostra. Com uma interface intuitiva baseada em menus, você pode criar rotinas personalizadas rapidamente para praticamente qualquer aplicação – e ter acesso a melhorias de produtividade que simplesmente não estão disponíveis em outros pacotes de software de headspace.

Desenvolvimento de método e ferramentas de

conversão eliminam as dificuldades de tentativa

e erro

O software orienta o usuário passo a passo pelo processo de desenvolvimento de método, e pode ser usado com sucesso mesmo por analistas sem conhecimento especializado de headspace. Além disso, é o único software que permite:

• Criar métodos de headspace com base na sua aplicação específica.

• Converter um método existente de headspace com pressão controlada em um método Agilent sem retrabalho tedioso. Basta introduzir seus parâmetros de método existente, o software desenvolverá um método de trabalho pronto para ser otimizado.

Interface amigável e recursos inteligentes de

resolução de problemas agilizam o processo

de amostragem

O software de controle de headspace Agilent aproveita a arquitetura e o design mais recentes, incluindo:

• Interface do usuário abrangente que fornece o status do sistema em tempo real – incluindo as etapas de operação de amostra por amostra.

• Gráficos de bandeja codificados por cores informam, em

uma mesma tela, que amostras estão concluídas e quais

estão esperando para serem executadas.

• Ajuda integrada mostra os tópicos relevantes para a tela

em uso naquele momento.

Nada de perder tempo pesquisando uma lista ou índices longos!

• Sequência de ações programáveis evitam o mau funcionamento do sistema devido à falta de frascos, erros de dados ou outros problemas.

• Leitor de código de barras para monitorar as amostras antes de colocadas no forno e verificar a identidade da amostra antes da análise.

Integração transparente da plataforma 7697A com

outros sistemas da Agilent

O software de controle de headspace da Agilent oferece um nível sem precedentes de personalização, pois é compatível com a maioria dos sistemas GC e GC/MS da Agilent. Isso reduz o tempo e as despesas com treinamento, permitindo que cada modelo de headspace do laboratório seja executado na mesma interface amigável.

Para aproveitar as inovações desse software no seu laboratório, visite www.agilent.com/chem/7697A

O amostrador Headspace 7697A foi projetado para economizar eletricidade, gás e outros recursos valiosos, sem abrir mão da produtividade.

Protocolos de conservação de recursos

economizam tempo e gás... E podem

até mesmo ajudar a proteger o meio

ambiente

Com muitos sistemas headspace, ligar e desligar o gás é um procedimento tedioso e complexo que dificulta a gestão inteligente dos recursos. O software de controle de headspace, porém, permite instruir o sistema a se desligar ao final da operação (semelhante a um termostato programável). Assim, há um menor consumo de gás e eletricidade, e você ajuda a conservar nossos recursos naturais.

A tela de sequência de ação permite especificar os cursos de ação para situações como vials faltando, etiquetas com o código de barras ilegível ou tamanho incorreto de vial. Assim, é possível ajustar o amostrador Headspace 7697A conforme as necessidades de seu fluxo de trabalho.

Usando o editor de método do software de controle de headspace da Agilent, você dispõe de um controle sem precedentes dos processos pneumáticos associados à amostragem por headspace de um vial, tudo em uma interface intuitiva.

Aplique a precisão comprovada a cada uma

de suas injeções

O amostrador Headspace 7697A da Agilent combina a reconhecida confiabilidade de arquitetura do GC 78900A e do Amostrador Líquido 7693A com os avanços que minimizam a variabilidade de analista para analista, aceleram a preparação de amostra e reduzem o retrabalho. • Controle eletrônico pneumático (EPC) padrão com

compensação de pressão barométrica estabelece novo marco para a precisão de amostragem por headspace, como mostrado abaixo.

• Técnicas de múltiplas extrações por headspace minimizam os efeitos da matriz e maximizam a sensibilidade para análises de baixa concentração. • Lacrador ergonômico com fácil ajuste para uma vedação

adequada do vial, reduzindo o cansaço manual.

A análise por headspace é a melhor alternativa para a injeção direta de amostras contendo componentes que possam afetar negativamente o injetor, a coluna e o detector.

Solventes da classe 2A e 2B em concentrações limite de n = 20, Procedimento A (aquoso) USP <467>

Solvente % RSD Solvente % RSD

Metanol 1,69 Etilbenzeno 2,25 Acetonitrila 1,12 m e p-xileno 2,33 Diclorometano 1,78 o-xileno 2,46 Trans 1,2 Dicloroetano 2,22 Hexano 2,54 Cis 1,2 Dicloroetano 2,11 Nitrometano 4,32 Tetraidrofurano 0,80 Clorofórmio 1,92 Ciclohexano 2,85 1,2 dimetoxietano 6,28 Metilciclohexano 5,21 Tricloroetileno 2,66 1,2 dioxano 1,55 Piridina 2,80 Tolueno 2,26 2-Hexanona 1,58 Clorobenzeno 2,33 Tetralina 1,66

O amostrador Headspace 7697A de 12 vials é compatível com os sistemas GC 7820 Series da Agilent, e também funciona com os sistemas GC 7890A da Agilent.

Para obter mais informações sobre os serviços, suporte e sistemas headspace da Agilent, visite

www.agilent.com/chem/7697A

Menos amostras para analisar?

Obtenha precisão e desempenho por

headspace com um sistema perfeitamente

dimensionado para suas necessidades

O amostrador Headspace 7697A para 12 frascos da Agilent possibilita exatamente

as mesmas vantagens de equipamento e de software do seu equivalente de 111 frascos,

exceto pelas bandejas removíveis, pelo posicionamento prioritário de vial e pelo forno para 12 amostras. É ideal para as instituições acadêmicas e laboratórios com menor necessidade de produção – e pode ser atualizado para o amostrador Headspace 7697A para 111 frascos, caso as necessidades mudem.

Poupe tempo e dinheiro com um único conjunto de protocolos

de conformidade para todos os seus sistemas de cromatografia

Mesmo que o seu laboratório esteja cheio de instrumentos de diversos fabricantes, a Enterprise Edition da Agilent oferece todas as vantagens de uma abordagem harmonizada de qualificação.

Os protocolos de conformidade Enterprise Edition – testados e validados pela Agilent – são compatíveis com equipamentos da Agilent, Waters, Thermo, Shimadzu, PerkinElmer, Gilson e outros instrumentos de laboratório. Você pode contar com a Enterprise Edition para:

• Manter todos os seus instrumentos atualizados com as tendências atuais de regulação e fiscalização.

• Reduzir as revisões de Qualificações Operacionais (OQ) de dias para minutos com registros eletrônicos em PDF seguros e com assinatura única.

• Manter a conformidade com a iniciativa "Boas Práticas de Fabricação para o Século 21", da FDA.

• Diminuir os custos de conformidade através da automatização, padronização e elaboração de relatórios de fácil utilização.

Essas informações estão sujeitas a alterações sem aviso prévio.

Para obter mais informações

Para saber mais sobre o amostrador Headspace 7697A GC da Agilent, visite www.agilent.com/chem/7697A Ligação gratuita no Brasil:

0800 7281405

Em outros países, entre em contate o seu representante local ou distribuidor autorizado da Agilent –

visite www.agilent.com/chem/contactus

O amostrador Headspace GC 7697A da

Agilent supera o desempenho dos sistemas

controlados por pressão com:

• Tecnologia exclusiva de amostragem que permite encurtar os tempos de retenção pelo uso seguro do hidrogênio como gás de arraste.

• Um caminho de transporte isolado que permite ventilar os vials (frascos) com segurança, enquanto a amostra é executada.

• Capacidade para 111 vials para produtividade máxima.

• Calibração, alinhamento e verificação de vazamento de vial automáticos ajudam a garantir resultados consistentes o tempo todo.

• Um leitor integrado de código de barras para confirmação confiável da amostra.

• Desenvolvimento de métodos específicos de aplicativos usando parâmetros facilmente disponíveis.

• Conversão rápida e fácil de métodos Agilent ou que não sejam da Agilent.

A promessa de valor da Agilent – 10 anos de valor garantido.

A promessa garante pelo menos dez anos de uso do amostrador Headspace a partir da data da compra, ou a Agilent reembolsará o valor residual do sistema quando você atualizá-lo para um sistema de reposição da Agilent.
