PARA: TREVISA INVESTIMENTOS S/A
ATT.: SR. EDMAR
FONE: (51) 9 9807-3304
E-MAIL: manutencao@trevisa.com.br

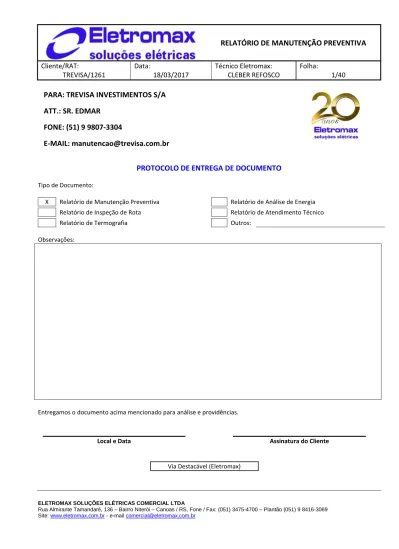

PROTOCOLO DE ENTREGA DE DOCUMENTO
Tipo de Documento:X Relatório de Manutenção Preventiva Relatório de Análise de Energia
Relatório de Inspeção de Rota Relatório de Atendimento Técnico
Relatório de Termografia Outros:
Observações:
RELATÓRIO DE MANUTENÇÃO PREVENTIVA
TREVISA INVESTIMENTOS S/A
PARA: TREVISA INVESTIMENTOS SA
ATT.: SR. EDMAR
FONE: (51) 9 9807-3304
E-MAIL: manutencao@trevisa.com.br
Prezado senhor,
Conforme contrato 43-17R1, executamos no dia 18 de Março de 2016, MANUTENÇÃO PREVENTIVA NA
SUBESTAÇÃO TRANSFORMADORA ÚNICA da TREVISA INVESTIMENTOS S/A na Av. Padre Cacique, Nº 320, bairro Menino
Deus, no município de Porto Alegre – RS.
Os serviços realizados e os testes executados encontram-se descritos em folhas, fotos e planilhas anexas, com comentários e recomendações, sendo que a omissão de comentários implica em condições satisfatórias de operação dos equipamentos.
Sendo o que tínhamos para o momento, subscrevemo-nos;
Atenciosamente,
Maicon de Souza Joaquim Sérgio Artur Schafer
SUMÁRIO
PROTOCOLO DE ENTREGA DE DOCUMENTO ... 1
COMENTÁRIOS E RECOMENDAÇÕES ... 6
1. SUBESTAÇÃO ÚNICA ... 10
1.1 RAMAL DE ENTRADA... 11
1.1.1 Ensaio de Resistência de Isolamento ... 11
1.2 CONJUNTO CABO MUFLA – GERAL DE ENTRADA ... 12
1.2.1 Ensaio de Resistência de Isolamento ... 12
1.3 CHAVE SECCIONADORA – GERAL DE ENTRADA ... 13
1.3.1 Ensaio de Resistência de Isolamento ... 13
1.4 ESTRUTURA DE ALTA TENSÃO – VERGALHÃO ATÉ SECCIONADORA GERAL ... 14
1.4.1 Ensaio de Resistência de Isolamento ... 14
1.5 ESTRUTURA DE ALTA TENSÃO – DO DISJUNTOR AT ATÉ O TR04... 15
1.5.1 Ensaio de Resistência de Isolamento ... 15
1.6 DISJUNTOR DE ALTA TENSÃO ... 16
1.6.1 Ensaio de Resistência de Isolamento ... 16
1.6.2 Ensaio de Resistência de Contato ... 16
1.7 CHAVE SECCIONADORA – TRANSFORMADOR 01 ... 17
1.7.1 Ensaio de Resistência de Isolamento ... 17
1.8 TRANSFORMADOR DE POTÊNCIA – TR 01 ... 18
1.8.1 Ensaio de Resistência de Isolamento ... 18
1.8.2 Ensaio de Resistência Ôhmica dos Enrolamentos ... 19
1.8.3 Ensaio de Relação de Transformação ... 19
1.8.4 Medição de Tensões ... 20
1.8.5 Análise Físico-Química e Cromatográfica – Transformador 01 ... 21
1.9 QUADRO GERAL DE BAIXA TENSÃO – TR 01 ... 22
1.10 CHAVE SECCIONADORA – TRANSFORMADOR 02 ... 23
1.10.1 Ensaio de Resistência de Isolamento ... 23
1.11 TRANSFORMADOR DE POTÊNCIA – TR 0 ... 24
1.11.1 Ensaio de Resistência de Isolamento ... 24
1.11.2 Ensaio de Resistência Ôhmica dos Enrolamentos ... 25
1.11.3 Análise Físico-Química e Cromatográfica – Transformador 02... 26
1.12 QUADRO GERAL DE BAIXA TENSÃO – TR 02 ... 27
1.13 CHAVE SECCIONADORA – TRANSFORMADOR 03 ... 28
1.13.1 Ensaio de Resistência de Isolamento ... 28
1.14 TRANSFORMADOR DE POTÊNCIA – TR 03 ... 29
1.14.1 Ensaio de Resistência de Isolamento ... 29
1.14.2 Ensaio de Resistência Ôhmica dos Enrolamentos ... 30
1.14.3 Ensaio de Relação de Transformação ... 30
1.14.3 Análise Físico-Química e Cromatográfica – Transformador 03... 31
1.15 TRANSFORMADOR DE POTÊNCIA – TR 04 ... 32
1.15.1 Ensaio de Resistência de Isolamento ... 32
1.15.2 Ensaio de Resistência Ôhmica dos Enrolamentos ... 33
1.15.3 Ensaio de Relação de Transformação ... 33
1.15.4 Análise Físico-Química e Cromatográfica – Transformador 04... 34
AVALIAÇÃO TÉCNICA ... 36
ART – ANOTAÇÃO DE RESPONSABILIDADE TÉCNICA. ... 37
COMENTÁRIOS E RECOMENDAÇÕES
1. Verificamos que a escada da unidade não possui aterramento. Conforme o item 8.9 do RIC (Regulamento
de Instalações Consumidoras), “As partes metálicas dos transformadores, disjuntores, chaves e quaisquer
outras partes metálicas sujeitas à energização, que não são destinadas à condução de corrente, devem ser
aterradas. A ligação entre cada uma delas e o sistema de aterramento deve ser através de um único
condutor de cobre nu e bitola mínima de 25 mm²”. Portanto, recomendamos o aterramento e instalação
de cordoalha nas partes móveis de todos os dispositivos acima citados a fim de garantir maior segurança
ao sistema elétrico e ao operador; (imagem 01);
2. Em inspeção visual, durante a manutenção preventiva verificamos materiais não pertencentes a
subestação. Recomendamos a remoção dos mesmos a fim de garantir maior segurança ao sistema
elétrico e a integridade do operador. (imagem 02 e 03);
3. Verificamos que a subestação possui seis (6) tapetes de borracha isolante, porém os mesmos estão com
o ensaio de resistência elétrica vencido. Baseados na norma NR-10, recomendamos que os tapetes de
borracha isolante sejam testados anualmente garantindo a integridade do operador do sistema. Além
disso, salientamos que devem ser dispostos tapetes junto a todas seccionadoras e disjuntores de alta
tensão; (imagem 04);
4. Verificamos que grande parte das conexões dos cabos de BT dos transformadores TR1, TR2, TR3 e TR4
são realizadas através de terminações do tipo sapata. Uma vez que estas possuem baixa resistência
mecânica e estrutural, sugerimos a substituição por terminais de compressão do tipo YA. (imagem 05).
5. Verificamos que o bloqueio mecânico da seccionadora geral está avariado. Sendo que o mesmo têm a
finalidade de evitar manobras não autorizadas e acidentes; recomendamos que seja providenciada a
substituição de tal bloqueio, a fim de garantir maior segurança ao sistema elétrico e ao operador e
adequar-se às normas do item 10.3.3 do Regulamento de Instalações Consumidoras (RIC) de Média Tensão
“toda chave seccionadora deve ter dispositivo que impeça a sua abertura ou fechamento acidental
(travamento mecânico)”; (imagem 06);
6. TRANSFORMADOR DE POTÊNCIA – TR 01 N° DE SÉRIE: 58720-G POTÊNCIA: 300 kVA
Os resultados confirmam sinais de sobreaquecimento generalizado no TR01, nº série 58719-G, 300kVA
com taxa de crescimento baixa. Recomendamos a retirada de uma nova amostra para análise após o
período de seis meses. Recomendamos melhorar as condições de carregamento e refrigeração.
Salientamos que foi realizada durante a manutenção preventiva o complemento do nível de óleo
mineral isolante do transformador de potência – TR 01, utilizando o total de dez (10) litros do produto.
7. TRANSFORMADOR DE POTÊNCIA – TR 02 N° DE SÉRIE: 60244-P POTÊNCIA: 300 kVA
Os resultados confirmam sinais de sobreaquecimento no TR02, nº série 60244-P, 300kVA.
Recomendamos a retirada de uma nova amostra para análise após o período de seis meses.
8. TRANSFORMADOR DE POTÊNCIA – TR 03 N° DE SÉRIE: 58718-G POTÊNCIA: 300 kVA
Os resultados confirmam sinais de sobreaquecimento no TR03, nº série 58718-G, 300kVA com taxa de
crescimento baixa. Recomendamos a retirada de uma nova amostra para análise após o período de seis
meses.
9. TRANSFORMADOR DE POTÊNCIA DESATIVADO – TR 04 N° DE SÉRIE: 58720-G POTÊNCIA: 300
kVA
Os resultados indicam que o TR04 nº série 58720-G, 300kVA apresenta boas condições de operação.
Recomendamos a retirada de uma nova amostra para análise após o período de um ano. Após a
energização do equipamento, realizar nova amostragem em 24 horas.
IMAGENS
Imagem 01 Imagem 02
Imagem 03 Imagem 04
IMAGENS
Imagem 05 Imagem 06
1. SUBESTAÇÃO ÚNICA
Temperatura Ambiente: 23°C
1.1 RAMAL DE ENTRADA
CHAVE SECCIONADORA PARA RAIO
Fabricante: Delmar
Tipo: Porcelana Tipo: Base C
Classe de Isolamento: 15 kV Un: 12 kV
In: 300 A
Corrente de Ruptura: 10 kA Elos fusíveis: 65 k
1.1.1 Ensaio de Resistência de Isolamento
RESISTÊNCIA DE ISOLAMENTO Instrumento Utilizado
Megôhmetro Fase A X Massa Fase B x Massa Fase C x Massa
Tensão de Ensaio
5000 Vcc
15.000 MΩ
10.000 MΩ
6.000 MΩ
AVALIAÇÃO Valores Bons: acima de 800 MΩ
Valores Regulares: entre 150 e 800 MΩ Valores Ruins: abaixo de 150 MΩ
1.2 CONJUNTO CABO MUFLA – GERAL DE ENTRADA
CABO
TERMINAÇÃO
Fabricante: Ficap
Fabricante: 3M
Tipo: Unipolar
Classe de Isolamento: 15 kV
Tipo: Polimérica
Bitola: 2 AWG
1.2.1 Ensaio de Resistência de Isolamento
RESISTÊNCIA DE ISOLAMENTO
Instrumento Utilizado MEGÔHMETRO
Fase A x Massa Fase B x Massa Fase C x Massa Reserva x Massa
15.000 MΩ
10.000 MΩ
6.000 MΩ
35.000 MΩ
Tensão de Ensaio 5000 VCC
Fase A x Fase B Fase B x Fase C Fase C x Fase A Não Aplicável Não Aplicável Não Aplicável
AVALIAÇÃO Valores Bons: acima de 800 MΩ
Valores Regulares: entre 150 e 800 MΩ Valores Ruins: abaixo de 150 MΩ
1.3 CHAVE SECCIONADORA – GERAL DE ENTRADA
SECCIONADORA
Fabricante: Beghim
Tipo: - - -
Classe de Isolamento: 15 kV
In: 400 A
1.3.1 Ensaio de Resistência de Isolamento
RESISTÊNCIA DE ISOLAMENTO Instrumento Utilizado
Megôhmetro Fase A X Massa Fase B x Massa Fase C x Massa
Tensão de Ensaio
5000 Vcc
5.000 MΩ
8.000 MΩ
5.000 MΩ
AVALIAÇÃO Valores Bons: acima de 800 MΩ
Valores Regulares: entre 150 e 800 MΩ Valores Ruins: abaixo de 150 MΩ
1.4 ESTRUTURA DE ALTA TENSÃO – VERGALHÃO ATÉ SECCIONADORA GERAL
CONDUTOR
ISOLADOR
Tipo: Vergalhão
Tipo: Porcelana
Bitola: ⅜”
Classe de Isolamento: 15 kV
1.4.1 Ensaio de Resistência de Isolamento
RESISTÊNCIA DE ISOLAMENTO Instrumento Utilizado
Megôhmetro Fase A x Massa Fase B x Massa Fase C x Massa
Tensão de Ensaio
5000 Vcc
5.000 MΩ
8.000 MΩ
5.000 MΩ
AVALIAÇÃO Valores Bons: acima de 800 MΩ
Valores Regulares: entre 150 e 800 MΩ Valores Ruins: abaixo de 150 MΩ
1.5 ESTRUTURA DE ALTA TENSÃO – DO DISJUNTOR DE AT ATÉ TR04
CONDUTOR
ISOLADOR
Tipo: Vergalhão
Tipo: Porcelana
Bitola: ⅜”
Classe de Isolamento: 15 kV
1.5.1 Ensaio de Resistência de Isolamento
RESISTÊNCIA DE ISOLAMENTO Instrumento Utilizado
Megôhmetro Fase A x Massa Fase B x Massa Fase C x Massa
Tensão de Ensaio
5000 Vcc
2.000 MΩ
4.100 MΩ
4.000 MΩ
AVALIAÇÃO Valores Bons: acima de 800 MΩ
Valores Regulares: entre 150 e 800 MΩ Valores Ruins: abaixo de 150 MΩ
1.6 DISJUNTOR DE ALTA TENSÃO
N° de Série: 562 Corrente Nominal: 630 A Bobina de Ligamento: - - - Fabricante: AEG Classe de Isolamento: 15 kV Bobina de Desligamento: - - -
Tipo: DSF356/15 Cap. de Ruptura: 350 MVA Motor: - - -
Ano de Fabricação: 1976 Meio Isolante: Óleo Mineral N° Manobras: - - -
1.6.1 Ensaio de Resistência de Isolamento
RESISTÊNCIA DE ISOLAMENTO
HASTE (FECHADO) Instrumento
Utilizado MEGÔHMETRO
Fase A Fase B Fase C
2.000 MΩ
1.100 MΩ
1.200 MΩ
CÂMARA DE EXTINÇÃO (ABERTO) Tensão de Ensaio
5000 VCC
Fase A Fase B Fase C
15.000 MΩ
15.000 MΩ
10.000 MΩ
AVALIAÇÃO Valores Bons: acima de 800 MΩ
Valores Regulares: entre 150 e 800 MΩ Valores Ruins: abaixo de 150 MΩ
1.6.2 Ensaio de Resistência de Contato
RESISTÊNCIA DE CONTATO Instrumento Utilizado
Microhmímetro Fase A FaseB FaseC
Corrente de Ensaio
10Acc
233 µΩ
217 µΩ
159 µΩ
AVALIAÇÃO Valores Bons: abaixo de 150 µΩ
Valores Regulares: entre 150 e 300 µΩ Valores Ruins: acima de 300 µΩ
1.7 CHAVE SECCIONADORA – TRANSFORMADOR 01
SECCIONADORA
FUSÍVEIS
Fabricante: Inebrasa
Tipo: LDTP-SEA
Classe de Isolamento: 15 kV
In: 600 A
Fabricante: Inebrasa
Tipo: DRVAL
Comprimento: 33cm
Diâmetro de Contato: 4,5 cm
Correntes Nominais
Fase A Fase B Fase C
- - - A
- - - A
- - - A
1.7.1 Ensaio de Resistência de Isolamento
RESISTÊNCIA DE ISOLAMENTO Instrumento Utilizado
Megôhmetro Fase A X Massa Fase B x Massa Fase C x Massa
Tensão de Ensaio
5000 Vcc
3.000 MΩ
2.000 MΩ
2.000 MΩ
AVALIAÇÃO Valores Bons: acima de 800 MΩ
Valores Regulares: entre 150 e 800 MΩ Valores Ruins: abaixo de 150 MΩ
1.8 TRANSFORMADOR DE POTÊNCIA – TR 01
N° de Série: 58719-G Potência: 300 kVA Massa Total: 980 Kg
Tipo: TUC 300/15/1,2 Classe de Isolamento: 15/1,2 kV Tipo de Óleo: Parafínico Fabricante: Trafo Impedância/Frequência: 4,82 %/60 Hz Quantidade de Óleo: 244L Ano de Fabricação: 1983 Trafo Paralelo: - - - Diagrama Fasorial: Dyn1
Enrolamento Primário Enrolamento Secundário
Ligação Tensões Correntes Ligação Tensões Corrente
13.800 V 12,55 A
220/127 V 787,31 A 13.200 V 13,12 A
12.600 V 13,74 A 12.000 V 14,43 A
1.8.1 Ensaio de Resistência de Isolamento
RESISTÊNCIA DE ISOLAMENTO
Temperatura do óleo: 33°C Fator de Correção a 20°C: 2,462
Instrumento Utilizado MEGÔHMETRO
SECUNDÁRIO X MASSA
Medido Corrigido a 20°C Valor Mínimo a 20°C
900 MΩ
2.215 MΩ
36 MΩ
Tensão de Ensaio
500 VCC PRIMÁRIO X MASSA
Medido Corrigido a 20°C Valor Mínimo a 20°C
Tensão de Ensaio 5000 VCC
2.000 MΩ
4.924 MΩ
450 MΩ
Tensão de Ensaio 5000 VCC PRIMÁRIO X SECUNDÁRIOMedido Corrigido a 20°C Valor Mínimo a 20°C
1.8.2 Ensaio de Resistência Ôhmica dos Enrolamentos
RESISTÊNCIA OHMICA DOS ENROLAMENTOS
ENROLAMENTO PRIMÁRIO Instrumento Utilizado Microhmímetro H1 – H2 H2 – H3 H3 – H1 Variação
9,326 Ω
9,463 Ω
9,468 Ω
1,52%
Corrente de Ensaio 10 mACC ENROLAMENTO SECUNDÁRIO Corrente de Ensaio 01 ACC X0 – X1 X0 – X2 X0 – X3 Variação0,926 mΩ
0,924 mΩ
0,945 mΩ
2,27%
AVALIAÇÃO Variações Recomendáveis: abaixo de 05%.Variações Regulares: entre 05% e 10%. Variações Ruins: acima de 10%.
1.8.3 Ensaio de Relação de Transformação
RELAÇÃO DE TRANSFORMAÇÃO
Instrumento Utilizado TTR
FASE A FASE B FASE C Variação
108,32
108,28
108,20
0,11%
Tensão de Ensaio
08 V VARIAÇÕES
FASE A FASE B FASE C Teórica
0,25%
0,20%
0,23%
108,66
1.8.4 Medição de Tensões
ANTES DO DESLIGAMENTO
APÓS O RELIGAMENTO
A x B
B x C
C x A
A x B
B x C
C x A
232V
231V
231V
232V
231V
231V
A x N
B x N
C x N
A x N
B x N
C x N
1.8.5 Análise Físico-Química e Cromatográfica – Transformador 01
2670 18/03/2017 35 Normas (NBR) Unidades LQ ˂ 69 Kv ≥ 69 ≤ 230 kV ˃ 230 Kv 14483:2008 ** L 0,5 L 2.00 14248:2009 mgKOH/g 0,005 0.03 ˂ 0,20 ˂ 0,15 ˂ 0,15 60156:1995 kV 2 90 ˃ 40 ˃ 50 ˃ 60 06234:1965 mN/m 5 27 ˃ 20 ˃ 22 > 25 12133:1991 % 0,005 1.930 ˂ 15 < 15 < 15 10710:2006 ppm 1 13 ˂ 35 < 20 < 20 14065:2013 g/cm3 ** 0.8812 Fator de perdas 90°CANÁLISES REALIZADAS - FÍSICO-QUÍMICA
Análises Realizadas
Nº da amostra: Valores de referência para
monitoramento de óleo mineral em serviço conforme NBR
10576:2012 Data da amostragem:
Temperatura °C:
HISTÓRICO DAS ANÁLISES
Cor ** Índice de neutralização Rigidez dielétrica Tensão interfacial Teor de água Densidade 20/20 °C **
CONCLUSÃO
Óleo Mineral Isolante de boa qualidade, apresentando refrigeração eficaz e isolação preservada, sem necessidade de intervenção do equipamento. Recomendamos a retirada de uma nova amostra para análise após o período de um ano.
2671 18/03/2017 35 17 3.011 * 87.837 * 1.996 88 14.878 325 69 0 2.495
ANÁLISES REALIZADAS - CROMATOGRÁFICA
Gases Analisados
Nº da amostra: Taxa de
crescime nto (ppm/an
Taxa de evoluão de gases referêncial para transformadores em condição normal de operação (ppm/ano)⁴ Data da amostragem: Temperatura °C:
Limite quantificação HISTÓRICO DAS ANÁLISES
Hidrogênio 5 36 a 132 Oxigênio 50 ** Nitrogênio 50 ** Monóxido de Carbono 25 260 a 1.060 Metano 3 10 a 120 Dióxido de Carbono 25 1.700 a 10.000 Etileno 3 32 a 146 Etano 3 5 a 90 CONCLUSÃO Acetileno 3 0 a 4
1.9 QUADRO GERAL DE BAIXA TENSÃO – TR 01
DISJUNTOR PAINEL
Fabricante: Westinghouse
Corrente Nominal TR: 787,31 A
Tipo: HMAIn: 800 A Tipo de Instalação Alimentador: Cabos
Bobina de Ligamento: - - - Vca Secção Alimentador: 04 x 02 x 400 mm² Bobina de Desligamento: 115 Vca Secção Cabo Geral: 03 x 02 x 01” ¼ x ¼” Bobina de Subtensão: - - - Vca Cap. de Condução Alimentador: 1.020 A
Motor: - - - Vca Cap. de Condução Cabo: 870 A
Cap. de Interrup.: 65 kA em 240 V ICC do Sistema: 16,33 kA Tipo da Proteção: Termomagnético
t1
Im Ir
In da Proteção: 800 A Sensores de Corrente: 800 A Proteção Térmica (Ir): 800 A
Temporização (t1): - - - s P / I= 6 x Ir Proteção Sobrecarga (I2): - - - A
Temporização (t2):- - - s Proteção Magnética (Im): - - - A Proteção de Falha a Terra (G): - - - A Temporização (t4): - - - s
1.10 CHAVE SECCIONADORA – TRANSFORMADOR 02
SECCIONADORA
FUSÍVEIS
Fabricante: Inebrasa
Tipo: LDTP-SEA
Classe de Isolamento: 15 kV
In: 600 A
Fabricante: Inebrasa
Tipo: DRVAL
Comprimento: 33 mm
Diâmetro de Contato: 4,5 cm
Correntes Nominais
Fase A Fase B Fase C
- - - A
- - - A
- - - A
1.10.1 Ensaio de Resistência de Isolamento
RESISTÊNCIA DE ISOLAMENTO Instrumento Utilizado
Megôhmetro Fase A X Massa Fase B x Massa Fase C x Massa
Tensão de Ensaio
5000 Vcc
6.000 MΩ
6.000 MΩ
6.000 MΩ
AVALIAÇÃO Valores Bons: acima de 800 MΩ
Valores Regulares: entre 150 e 800 MΩ Valores Ruins: abaixo de 150 MΩ
1.11 TRANSFORMADOR DE POTÊNCIA – TR 02
N° de Série: 60244-P Potência: 300 kVA Massa Total: 1.090 Kg
Tipo: TUC 300 Classe de Isolamento: 15/1,2 kV Tipo de Óleo: Parafínico Fabricante: Trafo Impedância/Frequência: 4,21%/ 60 Hz Quantidade de Óleo: 272 L Ano de Fabricação: 1988 Trafo Paralelo: - - - Diagrama Fasorial: Dyn1
Enrolamento Primário Enrolamento Secundário
Ligação Tensões Correntes Ligação Tensões Corrente
13.800 V 12,55 A 220/127 V 787,31 A 13.200 V 13,12 A 12.600 V 13,74 A 12.000 V 14,43 A 11.400 V 15,19 A 10.800 V 16,03 A 10.200 V 16,98 A
1.11.1 Ensaio de Resistência de Isolamento
RESISTÊNCIA DE ISOLAMENTO
Temperatura do óleo: 33°C Fator de Correção a 20°C: 2,462
Instrumento Utilizado MEGÔHMETRO
SECUNDÁRIO X MASSA
Medido Corrigido a 20°C Valor Mínimo a 20°C
2.000 MΩ
4.924 MΩ
36 MΩ
Tensão de Ensaio
500 VCC PRIMÁRIO X MASSA
Medido Corrigido a 20°C Valor Mínimo a 20°C
Tensão de Ensaio 5000 VCC
6.000 MΩ
14.762 MΩ
450 MΩ
Tensão de Ensaio 5000 VCC PRIMÁRIO X SECUNDÁRIOMedido Corrigido a 20°C Valor Mínimo a 20°C
1.11.2 Ensaio de Resistência Ôhmica dos Enrolamentos
RESISTÊNCIA OHMICA DOS ENROLAMENTOS
ENROLAMENTO PRIMÁRIO Instrumento Utilizado Microhmímetro H1 – H2 H2 – H3 H3 – H1 Variação
10,602 Ω
10,605 Ω
10,606 Ω
0,03%
Corrente de Ensaio 10 mACC ENROLAMENTO SECUNDÁRIO Corrente de Ensaio 01 ACC X0 – X1 X0 – X2 X0 – X3 Variação0,622 mΩ
0,625 mΩ
0,626 mΩ
0,64%
AVALIAÇÃO Variações Recomendáveis: abaixo de 05%.Variações Regulares: entre 05% e 10%. Variações Ruins: acima de 10%.
1.11.3 Ensaio de Relação de Transformação
RELAÇÃO DE TRANSFORMAÇÃO
Instrumento Utilizado TTR
FASE A FASE B FASE C Variação
107,40
107,34
107,30
0,05%
Tensão de Ensaio
08 V VARIAÇÕES
FASE A FASE B FASE C Teórica
1.11.3 Análise Físico-Química e Cromatográfica – Transformador 02
2672 18.03.2017 35 Normas (NBR) Unidades LQ ˂ 69 Kv ≥ 69 ≤ 230 kV ˃ 230 Kv 14483:2008 ** L 0,5 L 1.50 14248:2009 mgKOH/g 0,005 0.01 ˂ 0,20 ˂ 0,15 ˂ 0,15 60156:1995 kV 2 80 ˃ 40 ˃ 50 ˃ 60 06234:1965 mN/m 5 36 ˃ 20 ˃ 22 > 25 12133:1991 % 0,005 0.980 ˂ 15 < 15 < 15 10710:2006 ppm 1 12 ˂ 35 < 20 < 20 14065:2013 g/cm3 ** 0.8722 Teor de água Densidade 20/20 °C **CONCLUSÃO
Óleo Mineral Isolante de boa qualidade, apresentando refrigeração eficaz e isolação preservada, sem necessidade de intervenção do equipamento. Recomendamos a retirada de uma nova amostra para análise após o período de um ano.
Fator de perdas 90°C
ANÁLISES REALIZADAS - FÍSICO-QUÍMICA
Análises Realizadas
Nº da amostra: Valores de referência para
monitoramento de óleo mineral em serviço conforme NBR
10576:2012 Data da amostragem:
Temperatura °C:
HISTÓRICO DAS ANÁLISES
Cor ** Índice de neutralização Rigidez dielétrica Tensão interfacial 2673 18.03.17 35 16 11.613 * 80.153 * 944 36 8.806 99 7 0 1.102 CONCLUSÃO
Os resultados confirmam sinais de sobreaquecimento. Recomendamos a retirada de uma nova amostra para análise após o período de seis meses.
Acetileno 3 0 a 4
Total de Gases Combustíveis (ppm):
Etileno 3 32 a 146 Etano 3 5 a 90 Metano 3 10 a 120 Dióxido de Carbono 25 1.700 a 10.000 Nitrogênio 50 ** Monóxido de Carbono 25 260 a 1.060 Hidrogênio 5 36 a 132 Oxigênio 50 **
ANÁLISES REALIZADAS - CROMATOGRÁFICA
Gases Analisados
Nº da amostra: Taxa de
crescime nto (ppm/an
Taxa de evoluão de gases referêncial para transformadores em condição normal de operação (ppm/ano)⁴ Data da amostragem: Temperatura °C:
1.12 QUADRO GERAL DE BAIXA TENSÃO – TR 02
DISJUNTOR PAINEL
Fabricante: Westinghouse
Corrente Nominal TR: 787,31 A
Tipo: HMAIn: 800 A Tipo de Instalação Alimentador: Cabos
Bobina de Ligamento: - - - Vca Secção Alimentador: 04 x 02 x 400 mm² Bobina de Desligamento: 115 Vca Secção Cabo Geral: 03 x 02 x 01
½
’’x ¼” Bobina de Subtensão: - - - Vca Cap. de Condução Alimentador: 1.020 AMotor: - - - Vca Cap. de Condução Cabo: 1.224 A
Cap. de Interrup.: 65 kA em 240 V ICC do Sistema: 18,70 kA Tipo da Proteção: Termomagnético
t1
Im Ir
In da Proteção: 800 A Sensores de Corrente: 800 A Proteção Térmica (Ir): 800 A
Temporização (t1): - - - s P / I= 6 x Ir Proteção Sobrecarga (I2): - - - A
Temporização (t2):- - - s Proteção Magnética (Im): - - - A Proteção de Falha a Terra (G): - - - A Temporização (t4): - - - s
1.13 CHAVE SECCIONADORA – TRANSFORMADOR 03
SECCIONADORA
FUSÍVEIS
Fabricante: Inebrasa
Tipo: LDTP-SEA
Classe de Isolamento: 15 kV
In: 600 A
Fabricante: Inebrasa
Tipo: DRVAL
Comprimento: - - -
Diâmetro de Contato: - - -
Correntes Nominais
Fase A Fase B Fase C
- - - A
- - - A
- - - A
1.13.1 Ensaio de Resistência de Isolamento
RESISTÊNCIA DE ISOLAMENTO Instrumento Utilizado
Megôhmetro Fase A X Massa Fase B x Massa Fase C x Massa
Tensão de Ensaio
5000 Vcc
5.000 MΩ
5.000 MΩ
5.000 MΩ
AVALIAÇÃO Valores Bons: acima de 800 MΩ
Valores Regulares: entre 150 e 800 MΩ Valores Ruins: abaixo de 150 MΩ
1.14 TRANSFORMADOR DE POTÊNCIA – TR 03
N° de Série: 58718 - G Potência: 300 kVA Massa Total: 980 Kg
Tipo: TUC 300/15/1,2 Classe de Isolamento: 15/1,2 kV Tipo de Óleo: Parafínico Fabricante: Trafo Impedância/Frequência: 4,82 %/60 Hz Quantidade de Óleo: 244 L Ano de Fabricação: 1983 Trafo Paralelo: - - - Diagrama Fasorial: Dyn1
Enrolamento Primário Enrolamento Secundário
Ligação Tensões Correntes Ligação Tensões Corrente
13.800 V 12,55 A
220/127 V 787,31 A 13.200 V 13,12 A
12.600 V 13,74 A 12.000 V 14,43 A
1.14.1 Ensaio de Resistência de Isolamento
RESISTÊNCIA DE ISOLAMENTO
Temperatura do óleo: 33 °C Fator de Correção a 20°C: 2,462
Instrumento Utilizado MEGÔHMETRO
SECUNDÁRIO X MASSA
Medido Corrigido a 20°C Valor Mínimo a 20°C
1.200 MΩ
2.954 MΩ
36 MΩ
Tensão de Ensaio
500 VCC PRIMÁRIO X MASSA
Medido Corrigido a 20°C Valor Mínimo a 20°C
Tensão de Ensaio 5000 VCC
4.000 MΩ
9.848 MΩ
450 MΩ
1.14.2 Ensaio de Resistência Ôhmica dos Enrolamentos
RESISTÊNCIA OHMICA DOS ENROLAMENTOS
ENROLAMENTO PRIMÁRIO Instrumento Utilizado Microhmímetro H1 – H2 H2 – H3 H3 – H1 Variação
11,266 Ω
11,334 Ω
11,342 Ω
0,67%
Corrente de Ensaio 10 mACC ENROLAMENTO SECUNDÁRIO Corrente de Ensaio 01 ACC X0 – X1 X0 – X2 X0 – X3 Variação0,941 mΩ
0,953 mΩ
0,949 mΩ
1,27%
AVALIAÇÃO Variações Recomendáveis: abaixo de 05%.Variações Regulares: entre 05% e 10%. Variações Ruins: acima de 10%.
1.14.3 Ensaio de Relação de Transformação
RELAÇÃO DE TRANSFORMAÇÃO
Instrumento Utilizado TTR
FASE A FASE B FASE C Variação
107,35
107,80
107,35
0,41%
Tensão de Ensaio
08 V VARIAÇÕES
FASE A FASE B FASE C Teórica
1,22%
0,79%
1,22%
108,66
AVALIAÇÃO Variações Recomendáveis: abaixo de 0,5%.
Variações Ruins: acima de 0,5%.
Obs.: Apesar da variação individual de cada fase estar acima do recomendado, a uniformidade entre elas torna o
ensaio aceitável, pois a variação entre as fases é menor que 0,5%.
1.14.3 Análise Físico-Química e Cromatográfica – Transformador 03
2674 18/03/2017 35 Normas (NBR) Unidades LQ ˂ 69 Kv ≥ 69 ≤ 230 kV ˃ 230 Kv 14483:2008 ** L 0,5 L 2.00 14248:2009 mgKOH/g 0,005 0.02 ˂ 0,20 ˂ 0,15 ˂ 0,15 60156:1995 kV 2 96 ˃ 40 ˃ 50 ˃ 60 06234:1965 mN/m 5 28 ˃ 20 ˃ 22 > 25 12133:1991 % 0,005 2.190 ˂ 15 < 15 < 15 10710:2006 ppm 1 13 ˂ 35 < 20 < 20 14065:2013 g/cm3 ** 0.8729 Fator de perdas 90°CANÁLISES REALIZADAS - FÍSICO-QUÍMICA
Análises Realizadas
Nº da amostra: Valores de referência para
monitoramento de óleo mineral em serviço conforme NBR
10576:2012 Data da amostragem:
Temperatura °C:
HISTÓRICO DAS ANÁLISES
Cor ** Índice de neutralização Rigidez dielétrica Tensão interfacial Teor de água Densidade 20/20 °C **
CONCLUSÃO
Óleo Mineral Isolante de boa qualidade, apresentando refrigeração eficaz e isolação preservada, sem necessidade de intervenção do equipamento. Recomendamos a retirada de uma nova amostra para análise após o período de um ano.
2675 18/03/2017 35 14 7.209 * 82.413 * 999 57 11.217 213 53 0 1.336 CONCLUSÃO Acetileno 3 0 a 4
Total de Gases Combustíveis (ppm):
Etileno 3 32 a 146 Etano 3 5 a 90 Metano 3 10 a 120 Dióxido de Carbono 25 1.700 a 10.000 Nitrogênio 50 ** Monóxido de Carbono 25 260 a 1.060 Hidrogênio 5 36 a 132 Oxigênio 50 **
ANÁLISES REALIZADAS - CROMATOGRÁFICA
Gases Analisados
Nº da amostra: Taxa de
crescime nto (ppm/an
Taxa de evoluão de gases referêncial para transformadores em condição normal de operação (ppm/ano)⁴ Data da amostragem: Temperatura °C:
1.15 TRANSFORMADOR DE POTÊNCIA – TR 04 - DESATIVADO
N° de Série: 5820-G Potência: 300 kVA Massa Total: 980 Kg
Tipo: TUC 300/15/1,2 Classe de Isolamento: 15/1,2 kV Tipo de Óleo: Parafínico Fabricante: Trafo Impedância/Frequência: 4,82 %/60 Hz Quantidade de Óleo: 244 L Ano de Fabricação: 1983 Trafo Paralelo: - - - Diagrama Fasorial: Dyn1
Enrolamento Primário Enrolamento Secundário
Ligação Tensões Correntes Ligação Tensões Corrente
13.800 V 12,55 A
220/127 V 787,31 A 13.200 V 13,12 A
12.600 V 13,74 A 12.000 V 14,43 A
1.15.1 Ensaio de Resistência de Isolamento
RESISTÊNCIA DE ISOLAMENTO
Temperatura do óleo: 33 °C Fator de Correção a 20°C: 2,462
Instrumento Utilizado MEGÔHMETRO
SECUNDÁRIO X MASSA
Medido Corrigido a 20°C Valor Mínimo a 20°C
800 MΩ
1.969 MΩ
36 MΩ
Tensão de Ensaio
500 VCC PRIMÁRIO X MASSA
Medido Corrigido a 20°C Valor Mínimo a 20°C
Tensão de Ensaio 5000 VCC
320 MΩ
787.84 MΩ
450 MΩ
Tensão de Ensaio 5000 VCC PRIMÁRIO X SECUNDÁRIOMedido Corrigido a 20°C Valor Mínimo a 20°C
1.15.2 Ensaio de Resistência Ôhmica dos Enrolamentos
RESISTÊNCIA OHMICA DOS ENROLAMENTOS
ENROLAMENTO PRIMÁRIO Instrumento Utilizado Microhmímetro H1 – H2 H2 – H3 H3 – H1 Variação
8,771 Ω
8,820 Ω
8,841 Ω
0,79%
Corrente de Ensaio 10 mACC ENROLAMENTO SECUNDÁRIO Corrente de Ensaio 01 ACC X0 – X1 X0 – X2 X0 – X3 Variação1,578 mΩ
1,586 mΩ
1,572 mΩ
0,89%
AVALIAÇÃO Variações Recomendáveis: abaixo de 05%.Variações Regulares: entre 05% e 10%. Variações Ruins: acima de 10%.
1.15.3 Ensaio de Relação de Transformação
RELAÇÃO DE TRANSFORMAÇÃO
Instrumento Utilizado TTR
FASE A FASE B FASE C Variação
103,83
103,80
103,57
0,25%
Tensão de Ensaio
08 V VARIAÇÕES
FASE A FASE B FASE C Teórica
4,65
4,68
4,91
108,66
1.15.4 Análise Físico-Química e Cromatográfica – Transformador 04
2.748 25.03.17 25 Normas (NBR) Unidades LQ ˂ 69 Kv ≥ 69 ≤ 230 kV ˃ 230 Kv 14483:2008 ** L 0,5 L 2.00 14248:2009 mgKOH/g 0,005 0.11 ˂ 0,20 ˂ 0,15 ˂ 0,15 60156:1995 kV 2 68 ˃ 40 ˃ 50 ˃ 60 06234:1965 mN/m 5 16 ˃ 20 ˃ 22 > 25 12133:1991 % 0,005 8.290 ˂ 15 < 15 < 15 10710:2006 ppm 1 25 ˂ 35 < 20 < 20 14065:2013 g/cm3 ** 0.8569 Fator de perdas 90°CANÁLISES REALIZADAS - FÍSICO-QUÍMICA
Análises Realizadas
Nº da amostra: Valores de referência para
monitoramento de óleo mineral em serviço conforme NBR
10576:2012 Data da amostragem:
Temperatura °C:
HISTÓRICO DAS ANÁLISES
Cor ** Índice de neutralização Rigidez dielétrica Tensão interfacial Teor de água Densidade 20/20 °C **
CONCLUSÃO
Óleo Mineral Isolante com características inadequadas, indicando borra depositada possivelmente no núcleo, enrolamentos ou canais de refrigeração, o equipamento deve sofrer intervenção. Recomendamos a SUBSTITUIÇÃO do óleo mineral isolante com limpeza da parte ativa.
2749 25/03/2017 25 10 20.000 * 77.841 * 374 11 8.479 74 12 0 481
ANÁLISES REALIZADAS - CROMATOGRÁFICA
Gases Analisados
Nº da amostra: Taxa de
crescime nto (ppm/an
Taxa de evoluão de gases referêncial para transformadores em condição normal de operação (ppm/ano)⁴ Data da amostragem: Temperatura °C:
Limite quantificação HISTÓRICO DAS ANÁLISES
Hidrogênio 5 36 a 132 Oxigênio 50 ** Nitrogênio 50 ** Monóxido de Carbono 25 260 a 1.060 Metano 3 10 a 120 Dióxido de Carbono 25 1.700 a 10.000 Etileno 3 32 a 146 Etano 3 5 a 90 CONCLUSÃO
Os resultados indicam que o equipamento apresenta boas condições de operação. Recomendamos a retirada de uma nova amostra para análise após o período de um ano. Recomendamos realizar nova amostragem em 24 horas após a energização do equipamento.
Acetileno 3 0 a 4
1.22 SISTEMA DE ATERRAMENTO
RESISTÊNCIA DE ATERRAMENTO Instrumento Utilizado TerrômetroPONTO
MEDIÇÃO
CUB. ENTRADA9.4Ω
SECC. GERAL0.11Ω
DISJ. AT0.10Ω
TR010.25Ω
TR020.19Ω
TR030.17Ω
TR040.26Ω
AVALIAÇÃO Valores Bons: abaixo de 05 ΩValores Regulares: entre 05 e 10 Ω Valores Ruins: acima de 10 Ω
AVALIAÇÃO TÉCNICA
Recomendamos a adequação de todas as irregularidades citadas nesse relatório a fim de promover uma maior confiabilidade ao sistema elétrico e estar em conformidade com o item 10.4.4 da norma NR-10, que estabelece: “as instalações elétricas devem ser mantidas em condições seguras de funcionamento e seus sistemas de proteção devem ser inspecionados e controlados periodicamente, de acordo com as regulamentações existentes e definições de projetos”.
Recomendamos nova manutenção preventiva no período de doze meses, ou conforme plano de manutenção do cliente, ou ainda necessidade de cada equipamento.
