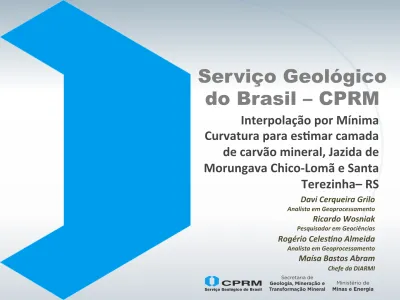

Serviço Geológico
do Brasil – CPRM
Interpolação por Mínima
Curvatura para es5mar camada
de carvão mineral, Jazida de
Morungava Chico-‐Lomã e Santa
Terezinha– RS
Davi Cerqueira Grilo
Analista em Geoprocessamento
Ricardo Wosniak
Pesquisador em Geociências
Rogério Celes=no Almeida
Analista em Geoprocessamento
Maísa Bastos Abram
Projeto
Reavaliação do
Patrimônio Mineral
Serviço Geológico do Brasil – CPRM
q
Desenvolvido pela equipe
DIARMI;
q
R e a v a l i a r , a t r a v é s d e
a r c a b o u ç o s t e ó r i c o -‐
metodológicos mais atuais, os
recursos dispostos nos direitos
minerários requeridos pela
CPRM ao longo do território
nacional.
Carvão
Serviço Geológico do Brasil – CPRM
q
A CPRM detém, nos depósitos de carvão Morungava-‐Chico Lomã e
Santa Terezinha, os direitos minerários de 78 alvarás de pesquisa,
com uma área total de 138.172,68 ha.
q
Desse total, 75 alvarás tem o carvão como substância principal,
enquanto três alvarás de pesquisa são para turfa.
q
Década de 70 e 1980 – CPRM, por meio do PME, executou trabalhos
de mapeamento geológico, perfuração com sondas próprias e
terceirizadas e trabalhos de geoVsica terrestre;
q
No ano de 1985, a CPRM firmou termos de compromisso com
promessa de cessão de direitos minerários de 51 desses alvarás,
tendo como cessionários as empresas Carbonífera Metropolitana
S.A., Carbonífera União, CVRD e COPELMI, decisão tornada sem
efeito posteriormente pelo Conselho de Administração da CPRM.
Carvão
Serviço Geológico do Brasil – CPRM
q
As principais jazidas carboníferas estão situadas na Bacia do Paraná,
englobando os estados do RS e SC.
q
As reservas medidas no Brasil representam aproximadamente
6,5 bilhões de toneladas, localizando-‐se 89% destas no RS.
q
Os carvões brasileiros se caracterizam por sua heterogeneidade na
estrutura verccal e horizontal (variações laterais graduais).
q
Essas variações também são marcantes de camada a camada,
Carvão no RS
Serviço Geológico do Brasil – CPRM
q
Trend SW/NE, sendo que para sencdo NE existe um aumento do rank
do carvão, diminuição gradual do teor de cinzas e aumento do teor de
enxofre e do poder calorífico.
q
Teor de enxofre – o carvão bruto possui 1% de enxofre, enquanto que
o de SC cerca de 4%, alcançando cerca de 7% o carvão do Paraná.
q
Em todos os carvões brasileiros, com exceção do carvão do
Paraná, a matéria mineral disseminada na matéria orgânica torna
o beneficiamento diVcil e de baixo rendimento.
Carvão no RS
Serviço Geológico do Brasil – CPRM
q
O depósito de Morungava-‐Chico Lomã possui carvão com propriedades
coqueificantes, situando-‐se em uma categoria elevada, o que permite
classificá-‐lo como Carvão Betuminoso Alto Volácl B, com poder refletor
das vitrinitas entre 0,6% e 0,7%.
q
O carvão do depósito de Santa Terezinha também possui propriedades
coqueificantes, podendo apresentar rendimento de 60%, com 15% de
teor de cinzas e 1% de enxofre (Kalkreuth & Holz, 2008)
q
Esse depósito assemelha-‐se aos carvões sul-‐catarinenses de Barro
Branco, enquadrados como Carvão Betuminoso Alto Volácl A e que
também apresentam potencial para coque (Bizzi et al., 2001).
Obje5vo
Serviço Geológico do Brasil – CPRM
Modelar e es5mar recursos dos depósitos de carvão
nas áreas de Morungava-‐Chico Lomã e Santa
Serviço Geológico do Brasil – CPRM
Localização
Serviço Geológico do Brasil – CPRM
Serviço Geológico do Brasil – CPRM
Suporte Amostral
Serviço Geológico do Brasil – CPRM
Serviço Geológico do Brasil – CPRM
Serviço Geológico do Brasil – CPRM
Avaliação dos recursos in situ da camada C4
q
Para avaliação dos recursos in situ foram gerados grids de espessura das
camadas de carvão;
q
Atribuiu-‐se pesos diferenciados para as amostras a parcr de sua posição
espacial, uclizando o diagrama de Voronoi;
q
Com os pesos obcdos foram calculadas as espessuras médias das
Serviço Geológico do Brasil – CPRM
Grid de carvão na camada (CC) da camada C4, Bloco A
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2 2.1 2.2
Serviço Geológico do Brasil – CPRM
Grid de carvão na camada (CC) da camada C4, Bloco B
0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 2.2 2.4 2.6 2.8 3 3.2 3.4 3.6 3.8 4 4.2
Serviço Geológico do Brasil – CPRM
Grid de carvão na camada (CT) da camada C4, Bloco A
0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 2.2 2.4 2.6 2.8 3 3.2 3.4 3.6 3.8 4 4.2 4.4 4.6 4.8 5 5.2
Serviço Geológico do Brasil – CPRM
Grid de carvão na camada (CT) da camada C4, Bloco B
0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 2.2 2.4 2.6 2.8 3 3.2 3.4 3.6 3.8 4 4.2 4.4 4.6 4.8
Serviço Geológico do Brasil – CPRM
Recursos de carvão (CC) es5mados na camada C4
Camada Bloco Área (m2) Espessura média (m) Volume (m3)
C4 A 365.069.507 0,87 317.735.130 B 401.968.440 0,95 382.667.364
TOTAL 767.037.947 0,91 700.402.494
Recursos geológicos es5mados (CT) na camada total C4
Camada Bloco Área (m2) Espessura média (m) Volume (m3)
C4 A 366.893.728 1,41 516.885.426 B 409.737.816 1,19 489.370.616
Serviço Geológico do Brasil – CPRM
VALIDAÇÃO DOS DADOS
Camadas Média agrupada
(m) Média Declust Média Polígono Voronoi Média do Grid (m) Diferença % (Grid x Voronoi) Diferença % (Grid x Declust) CT C4 1,56 1,22 1,31 1,29 -‐1,53% 5,74% CC-‐C4 1,02 0,8 0,91 0,91 0,00% 13,75%
Serviço Geológico do Brasil – CPRM
Considerações
q
A interpolação pelo Método da Mínima Curvatura foi sacsfatório pelo
fato do mesmo gerar uma superVcie mais suave possível, apresentando
linhas homogêneas, geologicamente compaoveis de depósitos
sedimentares com grande extensão lateral em comparação com a
espessura;
q
O Diagrama de Voronoi se configurou como um método eficiente, para
esse momento da pesquisa, pois apresentou resultados próximos aos
números gerados pelo GRID;
q
A pesquisa possibilitou atualizar as informações referentes a escmacva
de carvão na região do RS;
q
Gerar informações textuais e gráficas que poderão servir de base para
tomadas de decisão pelas instâncias competentes quanto ao
direcionamento de futuros trabalhos a serem realizados na área.
