Introdução ao CAD

A unidade, por fim, mostra os comandos de manipulação do desenho – como excluir, recortar, expandir, copiar, mover, entre outros. A unidade 3 mostra características dos estilos de linhas e cores e também o conceito de camadas (ou camadas) de desenho.

Introdução ao desenho de engenharia e ao CAD

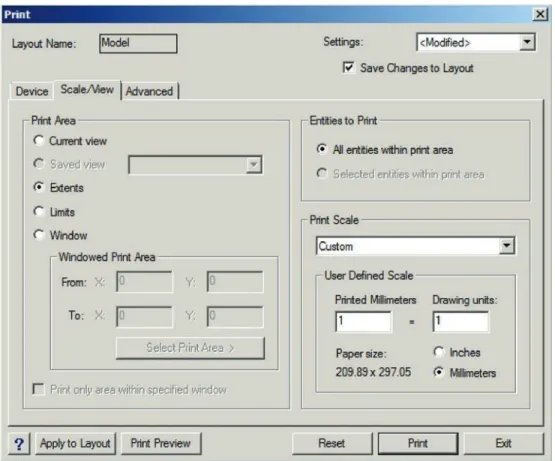

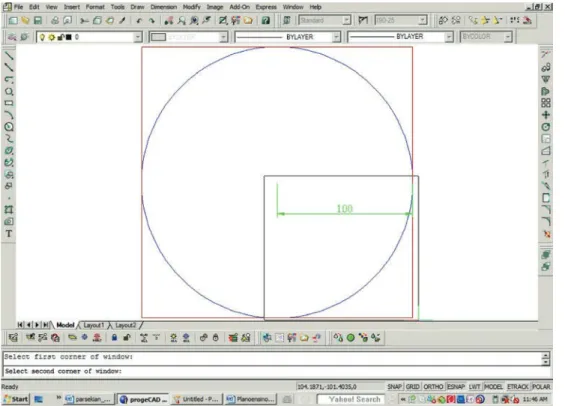

Agora vamos imprimir drawing2.dwg usando as configurações anteriores. 3 Clique no ícone da impressora. Agora vamos desenhar outro círculo, centralizado no canto superior esquerdo, mas com diâmetro de 100, igual à metade do lado do quadrado, seguindo os seguintes passos: clique exatamente no canto superior esquerdo;. digite D para indicar que o diâmetro será inserido agora ;. clique no canto superior esquerdo e depois no meio da parte superior do quadrado para inserir dois pontos que indicarão a medida do diâmetro.

Cores, estilos de linha, camadas de desenho

Cada estilo de linha tem um significado diferente no desenho técnico; meio, oculto, corte, etc. Antes de alterar o estilo da linha (Linetype), é necessário carregar diferentes tipos de linhas no CAD. Para alterar o estilo da linha, selecione a linha e, em seguida, selecione um estilo na barra de tipo de linha, conforme mostrado na Figura 79.

Para criar ou alterar o estilo do texto, selecione Formatar e Estilo do Texto no menu de comando, conforme mostrado na Figura 81. Por exemplo, vamos crie um estilo de texto e nomeie-o como "Exemplo" e conecte a fonte Times New Roman e nenhum tipo. de efeitos. O estilo de texto a ser selecionado nas próximas entradas de texto é aquele selecionado neste menu na linha Current Style Name, que deverá ser denominado "Exemplo", conforme mostrado na Figura 83.

Para criar um estilo de cota, digite "Dimstyle" ou "D"; a tela a seguir será aberta (veja a Figura 90).

Blocos (Blocks)

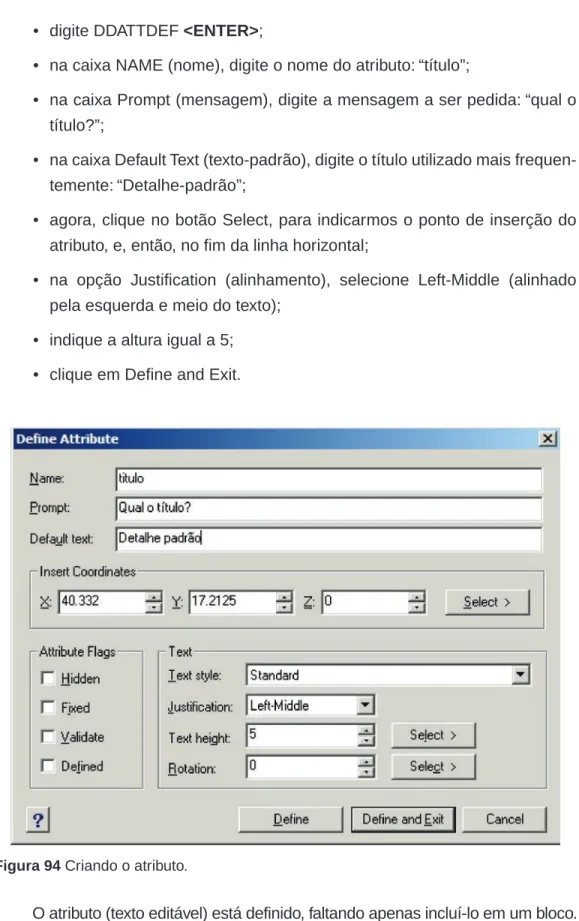

Esse recurso é interessante para criar, por exemplo, um carimbo padrão no qual alteramos apenas o título, a data e os textos descritivos de cada projeto. Você pode criar vários atributos de texto (Atributos de Texto), que o tornam parte de um bloco, como títulos, notas, número de página, etc. Definido: o texto não será solicitado ao entrar no bloco, mas poderá ser alterado posteriormente. f) Texto: opções para definir o estilo do texto; .. g) Definir: definir mais de um atrito.

Depois de criar todos os atributos, crie um bloco e selecione os atributos como parte dele. Por exemplo, vamos criar um bloco de carimbo padrão em uma planilha de projeto que especifique um título editável. Exemplo: Utilize CAD para calcular a diferença entre as áreas de um retângulo com unidades de desenho 4x2 e uma elipse inserida em sua circunferência interna, veja a Figura 99.

Nesta unidade aprendemos como criar blocos com textos editáveis, utilizando o exemplo da criação de um carimbo de projeto.

Criação de layouts ou folhas de projeto

Você pode usar todo ou parte do design criado no Model Space para criar diferentes Paper Spaces (Paper Spaces ou Layouts) que serão seus designs reais finais. Cada layout possui espaço de papel e diferentes janelas (visualizações) correspondentes a partes do espaço do modelo. Se você desenhar algo em seu layout no Paper Space, essa parte do desenho também será a única parte desse layout.

Se você desenhar algo dentro de uma janela do espaço do modelo em seu layout, o desenho foi realmente feito no espaço do modelo. O comando utilizado para ajustar a escala de uma janela do Model Space no layout é o já conhecido ZOOM. O primeiro com o qual trabalhamos é o Paper Space, que é exclusivo deste layout, não relacionado ao Model Space.

Vamos agora criar uma janela Model Space dentro do layout.

Exercitando o uso do comando Line

Digite ZOOM e depois digite EXTENDS , ou simplesmente digite Z e depois E . Se ainda quiser diminuir o desenho na tela, digite .. vii) para sair do comando. Vamos desenhar as linhas inclinadas usando o comando de precisão e a coordenada polar relativa: .. ii) especifique o ponto inicial da linha usando o comando de precisão ENDPOINT (fim da linha).

Clique no ponto inicial da linha (canto direito do quadrado maior); . iii) escrever a coordenada polar do ponto final @10<60 ; . iv) para finalizar o comando ii) especifique o ponto inicial da linha clicando sobre ela (não esqueça de usar o comando de precisão ENDPOINT); . iii) escrever a coordenada polar do ponto final @10<60 ; . iv) para finalizar o comando ii) especifique o ponto inicial da linha clicando sobre ela (não esqueça de usar o comando de precisão ENDPOINT); . iii) escrever a coordenada polar do ponto final @10<60 ; . iv) para sair do comando. 151 iv) clicar no ponto final da linha vertical (continuamos com o comando .. LINHA ativado, considerando que o ponto inicial da linha vertical já foi selecionado, e indicamos apenas o ponto final da linha vertical); .. v) para sair do comando. Vamos desenhar as linhas internas utilizando os comandos LINHA, ENDPOINT e PERPENDICULAR: .. ii) especifique o ponto inicial da linha, clicando sobre ele (use o comando de precisão ENDPOINT); . iii) agora clique no ponto final da linha usando o comando de precisão PERPENDICULAR (para ativar o comando de precisão, pressione SHIFT+botão direito do mouse e selecione SNAP PERPENDICULAR); . iv) para finalizar o comando ii) especifique o ponto inicial da linha clicando sobre ela (use o comando de precisão ENDPOINT); . iii) agora clique no ponto final da linha usando o comando de precisão PERPENDICULAR (para ativar o comando de precisão, pressione SHIFT+botão direito do mouse e selecione SNAP PERPENDICULAR); . iv) para sair do comando.

Por fim, vamos desenhar as duas linhas horizontais restantes usando o comando LINE e o comando de precisão MIDPOINT: .. ii) indicar o ponto inicial da linha (meio do quadrado maior), clicando sobre ela (usando o comando de precisão MIDPOINT); . iii) digite @75,0 ; . iv) para sair do comando ii) indique o ponto inicial da linha (meio do quadrado maior), clicando sobre ela (use o comando de precisão MIDPOINT);

Desenhando com precisão no CAD

162. ii) digite 125 na barra do controle remoto; . iii) selecione a linha vertical (clicando sobre ela) e a seguir clique em qualquer ponto à direita dessa linha selecionada; . iv) para sair do comando. Vamos utilizar novamente o comando OFFSET: .. i) na linha de comando, digite OFFSET ; .. ii) digite na barra de comando remoto 100 ; . iii) selecione a segunda linha vertical (clicando nela) e a seguir clique em qualquer ponto à direita dessa linha selecionada; . iv) para sair do comando. Vamos limpar (excluir) os segmentos de linha e as linhas que não queremos: .. a) para excluir segmentos de linha, use o comando TRIM: .. i) na linha de comando, digite TRIM .

Exclua a linha horizontal superior e as demais que não forem necessárias: i) digite ERASE na linha de comando; .. ii) selecione todas as linhas que deseja excluir, clique sobre elas e pressione até que o desenho fique igual ao abaixo. Dica: Digite U (U = UNDO = desfazer) para voltar para uma linha excluída incorretamente. Excluímos a linha de construção horizontal: .. i) digite ERASE na linha de comando. ii) selecione a linha horizontal que deseja excluir .

Agora é só deletar as linhas de construção verticais que não precisamos mais: .. i) na linha de comando, digite ERASE ; .. ii) selecione as quatro linhas de construção verticais (criadas no item 11.a) que deseja excluir .

Desenhando no CAD e cotando

Vamos desenhar uma linha de construção horizontal entre as duas linhas verticais internas (segunda e terceira) usando o comando LINE e o comando de precisão MIDPOINT. i) na linha de comando digite L ; .. ii) indicar o ponto inicial (meio da segunda linha vertical), clicando neste ponto (utilizar o comando de precisão MIDPOINT);. 174. iii) indicar o ponto final (meio da terceira linha vertical) clicando neste ponto (utilizar o comando de precisão MIDPOINT); . iv) para sair do comando. Vamos deletar a linha de construção horizontal: .. ii) selecione a linha horizontal que deseja deletar .

OU, entrando no menu superior, clique em MODIFICAR → INICIAR; .. ii) na linha de comando digite RADIUS .. v) selecione a linha horizontal clicando sobre ela.. i) na linha de comando digite F ;. O perfil I está pronto, resta criar a abertura dentro dele: .. i) na linha de comando digite H . Por fim, basta dimensionar o desenho, comando DIM: .. a) primeiro vamos configurar as dimensões, criando outro estilo de cota: .. i) na linha de comando, digite d .

Nota: repita o procedimento de i a v mais uma vez, até aparecerem as duas dimensões verticais, conforme mostra a figura abaixo. d) por fim adicione as últimas dimensões (dimensão do raio): . i) na linha de comando, digite DIM .

Desenhando no CAD com cotas, textos e hachuras

Digite ZOOM e depois digite EXTENDS ou simplesmente digite Z e depois E . No meio do bloco, faça uma linha de construção vertical com o comando de precisão MIDPOINT: .. ii) marque o ponto inicial da linha (o meio do lado superior do retângulo) clicando neste ponto (use a precisão MIDPOINT comando);. 190. iii) selecione a primeira linha vertical (clicando nela) e a seguir clique em qualquer ponto à direita da linha selecionada; . iv) agora selecione a terceira linha vertical (clicando nela) e a seguir clique em qualquer ponto à esquerda da linha selecionada; .. v) para sair do comando.

191 7. Agora vamos mover os dois retângulos para o lugar certo, comando- .. a) vamos mover o primeiro retângulo desenhado: .. i) na linha de comando digite MOVE .. ii) selecione o primeiro retângulo desenhado < ENTRAR>; . iii) utilize o comando ZOOM para visualizar o ponto preciso. OU use o ícone de atalho ZOOM WINDOW; . iv) criar uma janela de visualização (JANELA ZOOM), clicar em um ponto superior à esquerda e depois em um ponto inferior à direita;.

Desenhando no CAD com diferentes layers

Bloco no CAD

Obtendo informações com o CAD (inquiry)

Criando folhas de projeto
