O problema com muitos cursos de graduação em ciência da computação é que os cursos de programação são ministrados antes dos cursos de arquitetura e organização de computadores. Devido às características mencionadas da linguagem de programação C, foi possível construir um compilador C para a família de processadores BIP, levando em consideração a compatibilidade entre o suporte oferecido pela linguagem e o suporte de instruções da arquitetura do processador BIP.
PROBLEMATIZAÇÃO
Este compilador funciona de forma integrada com a ferramenta Bipide para explorar o potencial didático das ilustrações que fornece. Outro trabalho relacionado é a construção do compilador Portugal de Noschang (2012), que permite a representação de programas num ASA (Abstract Syntactic Tree).
OBJETIVOS
METODOLOGIA
Pesquisa sobre ASA: Nesta fase, foi realizado um estudo sobre árvores sintáticas abstratas e seus benefícios. Pesquisa sobre a linguagem de programação C: Nesta fase foi realizada uma pesquisa sobre a linguagem de programação C.
ESTRUTURA DO TRABALHO
A Seção 2.2 apresenta algumas características dos compiladores da linguagem C com suporte para tratamento de interrupções. Finalmente, as Seções 2.4 e 2.5 apresentam as propriedades e estrutura da família de processadores BIP e da ferramenta de desenvolvimento integrado Bipide.
COMPILADORES

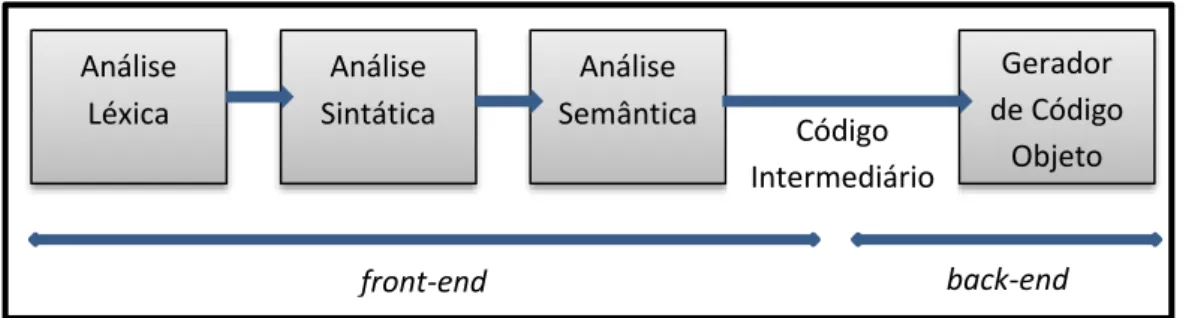

A segunda categoria de análises semânticas é realizada pelo tradutor para melhorar a eficiência de execução do texto fonte traduzido. Esse tipo de análise geralmente é fonte de discussão sobre técnicas de otimização e melhoria de código. A geração intermediária de código é realizada durante a fase de análise sintática, onde a tarefa do analisador sintático é determinar a estrutura sintática de um programa por meio de marcas introduzidas pelo processo de análise sintática.
LINGUAGEM C

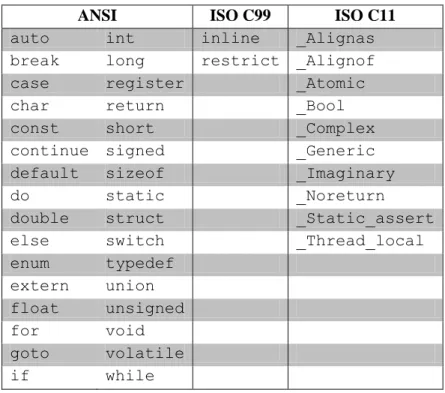

Uma instrução for é usada com um loop que é executado repetidamente até que a condição para interromper o loop seja atendida. Uma instrução while é um loop repetido que é executado repetidamente até que uma condição seja atendida para interromper o loop.
ANTLR
O algoritmo de análise LL(*), diferentemente de LL(k), permite percorrer arbitrariamente muitas visualizações e assume a responsabilidade de especificar quantas visualizações de visualização serão geradas. Outro aspecto do ANTLR é que ele unifica notações lexicais, notações de análise e análise de árvore.
BIP
ANTLR v3 introduz uma nova estratégia de análise chamada análise LL(*) que é mais poderosa do que os analisadores tradicionais baseados em LL(k), que são limitados por um número finito de verificações futuras determinadas pelo valor de k. O algoritmo de análise Adaptive LL(*) é o algoritmo utilizado pela ferramenta na quarta versão. Contudo, este algoritmo não possui documentação concreta até o momento da redação deste relatório, como pode ser visto na Tabela 24 do Apêndice A.

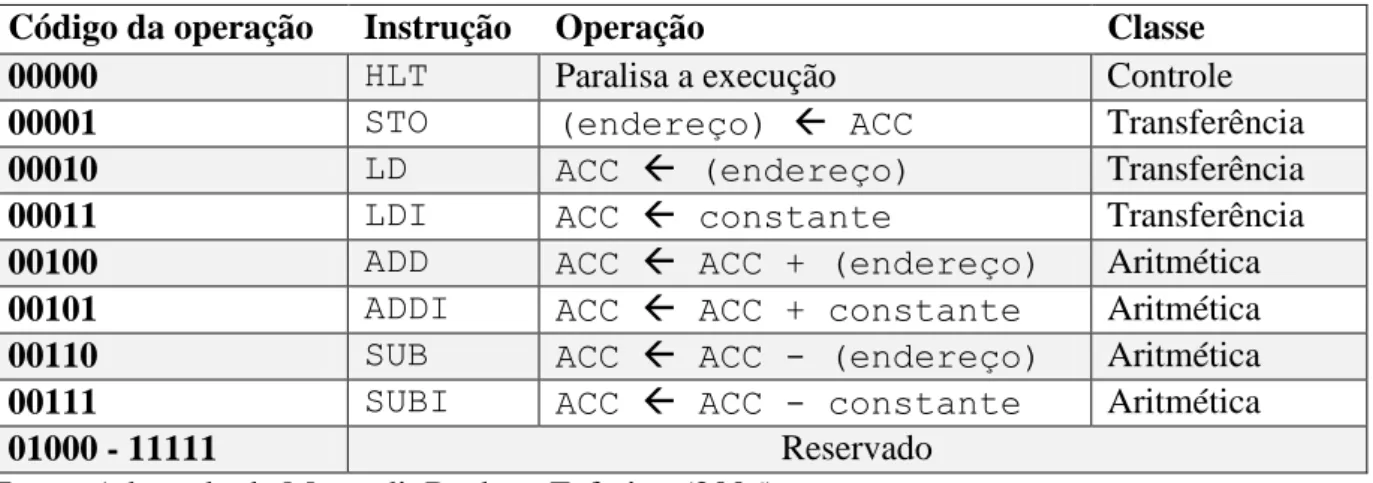

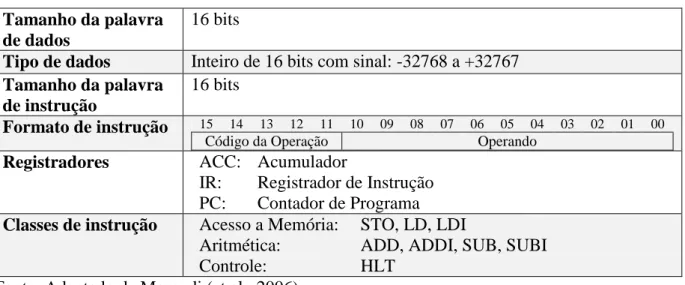

O conjunto de instruções BIP I consiste em oito instruções, uma instrução de controle, três instruções de transferência e quatro instruções aritméticas. O BIP I possui duas especificações de organização, uma utilizando a estrutura do tipo Princeton, com uma única memória para armazenamento de dados de instrução, e outra organização utilizando a estrutura do tipo Harvard, com memórias separadas para instruções e dados.

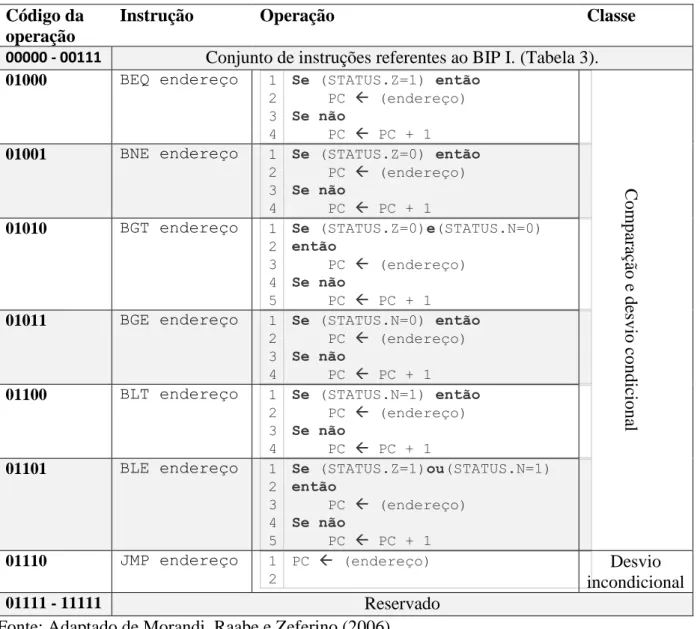

A organização do BIP II, assim como a arquitetura, é uma extensão do BIP I, onde foi incluído o registro de status e foram feitas algumas alterações no circuito de atualização do PC, conforme mostra a Figura 6.

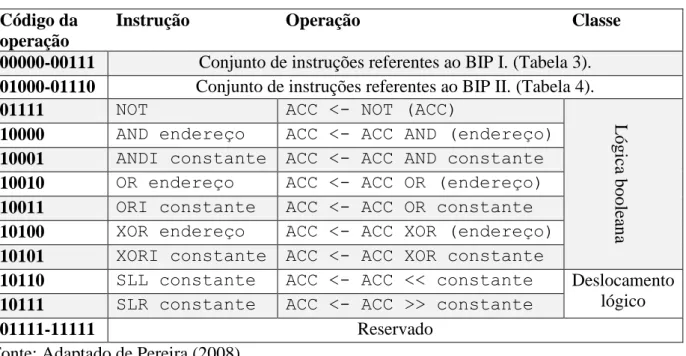

Como pode ser observado na Figura 7, a estrutura organizacional do BIP III é muito semelhante à estrutura organizacional do BIP II (Figura 6), diferindo apenas na ULA (Unidade Lógica Aritmética). Com a unificação da unidade aritmética presente no BIP II e a adição das funcionalidades de lógica booleana e deslocamento lógico introduzidas pelo BIP III, a ALU passou a ter uma identidade de Unidade Funcional mostrada na Figura 8.
BIPIDE
O módulo de ajuda é composto por informações sobre as funcionalidades da ferramenta e informações teóricas relacionadas à arquitetura e organização dos processadores BIP. O módulo de ajuda consiste em informações teóricas sobre arquitetura e organização de computadores e apresenta uma descrição dos processadores BIP para ajudar o usuário a entender a arquitetura e o conjunto de instruções desses processadores.
FERRAMENTAS SIMILARES
O suporte a interrupções fornecido pela ferramenta AVR Studio é fornecido por meio de interrupções cronometradas e interrupções acionadas externamente. O suporte para interrupções temporizadas é fornecido através de uma API de interrupção (Application Programming Interface) utilizando uma macro definida por ISR(), conforme mostrado na Tabela 12, que recebe como parâmetro um vetor que possui pontos de interrupção e um nome pré-definido.
COMPILADOR C
Em seguida, o gerador de código identifica os métodos de entrada e/ou saída para realizar o processamento apropriado com cada um. Como os métodos de leitura e gravação são definidos como exceções, eles são tratados no gerador de código.
SUPORTE A SIMULAÇÃO DO µBIP
No painel direito do simulador (Figura 12), onde está disponível o acesso aos registros dos processadores da família BIP, foram adicionados outros registros relacionados ao µBIP que não estavam presentes até o momento: (i) $pot0_dir; (ii). A simulação de interrupção foi realizada em duas etapas, onde na primeira etapa, mostrada na Figura 17, o registro do PC é incrementado.
ALTERAÇÃO DE INTERFACE
A aba Simulação contém todo o conteúdo relacionado ao contexto de simulação do texto fonte codificado na primeira aba. A aba simulação, assim como na versão 3.0 do Bipide, mostra duas formas de codificação feitas na aba .., a primeira refletindo com precisão o que foi codificado e a segunda contendo o que foi codificado e traduzido para linguagem assembly. Para melhorar a apresentação da funcionalidade da ferramenta Bipide, foram adicionadas guias de contexto a duas funções.
A funcionalidade de dica de ferramenta dá ao usuário acesso rápido à descrição do que a função selecionada realizará, muitas vezes eliminando a necessidade de ir até a guia de ajuda da ferramenta para procurar mais informações. Para adicionar recursos de acessibilidade ao Bipide, foram implementadas dicas de teclado ou dicas de teclas. Se a ação estiver anexada a uma guia, serão exibidas dicas de teclado para as funções inseridas em conexão com essa guia.
Um recurso muito útil que agiliza as ações no sistema são as teclas de atalho e as teclas de função. Este recurso permite encaixar arquivos na ferramenta de diversas formas, por exemplo, um ao lado do outro, disponível em forma de abas ou até mesmo mover o arquivo para fora da ferramenta.
SUPORTE A NOVAS LINGUAGENS
Além do nome da linguagem de programação, outras informações devem ser fornecidas neste XML para que a ferramenta funcione corretamente com o novo compilador, a saber: (i) Extensão do arquivo, que será utilizada ao salvar e abrir arquivos para identificá-los destaque para usar; (ii) Destaque, caminho do arquivo contendo as especificações de destaque do idioma atribuído; (iii) Modelo de estrutura de arquivo, contém um fragmento de código fonte com modelo do conteúdo principal de um programa escrito na linguagem; (iv) Exemplos, exemplos de programas escritos na linguagem. A Tabela 17 mostra um exemplo de XML para configuração de linguagens de programação, e o resultado da serialização deste XML é a tela ilustrada na Figura 25.
SUPORTE MULTI-IDIOMA
Para fornecer suporte multilíngue na interface do usuário, foi utilizada a técnica de dicionário de recursos. O Dicionário de Recursos é implementado em arquivos no formato XAML, onde cada atributo de arquivo contém conteúdo e uma chave que pesquisa o conteúdo. Assim como os componentes da interface, as dicas de funções foram implementadas usando o dicionário de recursos.
A técnica utilizada para permitir a ajuda do sistema no suporte a vários idiomas era diferente da técnica de dicionário de recursos utilizada no sistema. Portanto, a estrutura em árvore ilustrada na Figura 26 é o resultado da serialização da estrutura XML. A Tabela 20 fornece um trecho da estrutura XML usada para definir a estrutura de apresentação da ajuda.
Com as alterações realizadas, foi possível transferir para o simulador o dicionário de recursos que deverá utilizar de acordo com o idioma selecionado no Bipide. A Tabela 22 ilustra um trecho do arquivo XAML usado para alterar o conteúdo da linguagem do simulador.
TESTES

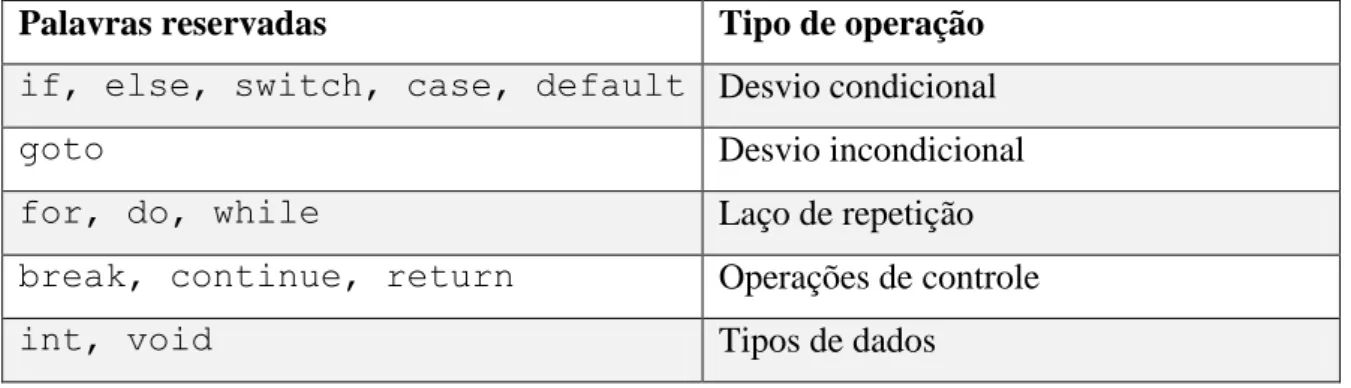

Após o ASA retornar o texto fonte através deste mecanismo, o código objeto é gerado. Foi realizado um estudo sobre as palavras reservadas da linguagem de programação C que podem ser utilizadas na geração de código objeto da família de processadores BIP até sua quarta geração, portanto um estudo separado foi realizado para determinar o uso do µBIP neste projeto. . Este estudo permitiu determinar quais palavras reservadas foram adotadas na criação do compilador da linguagem C para a família de processadores BIP, e o estudo completo pode ser encontrado na seção 2.2.
Foi também realizado um estudo sobre a ferramenta de criação de gramática ANTLR, com o objetivo de compreender melhor o funcionamento da ferramenta e compreender os algoritmos e técnicas utilizadas na geração do código-fonte para análise gramatical. Também foi realizado um levantamento da família de processadores BIP e da ferramenta Bipide, pois estes são os objetivos deste trabalho. Ao estudar a família de processadores BIP foi possível adquirir conhecimento sobre a arquitetura e organização destes processadores e também compreender a evolução incremental de geração em geração de processadores.
Este trabalho contribuiu para a documentação do modelo ASA proposto para Portugal, documentando todos os nós existentes no modelo, complementado com diagramas de classes. Ao construir o compilador usando o modelo Portugol ASA, o objetivo de construir um compilador C com baixo acoplamento entre o núcleo do compilador e o IDE Bipide poderia ser alcançado.
