MARIANA BRÓLIO LOCATELLI
Ambiente de Apoio à Avaliação Continuada Baseado em
Aprendizagem Significativa
&KUUGTVCÁºQ CRTGUGPVCFC ´ 7PKXGTUKFCFG
2TGUDKVGTKCPC /CEMGP\KG EQOQ TGSWKUKVQ
RCTEKCN RCTC C QDVGPÁºQ FQ VÈVWNQ FG /GUVTG
GO 'PIGPJCTKC 'NÃVTKEC PC ¶TGC FG
'PIGPJCTKCFG%QORWVCÁºQ
Orientador: Dr. Nizam Omar
MARIANA BRÓLIO LOCATELLI
Ambiente de Apoio à Avaliação Continuada Baseado em
Aprendizagem Significativa
Orientador: Dr. Nizam Omar
Agradecimentos
1. Agradeço inicialmente ao Professor Dr. Nizam Omar pela compreensão, apoio,
confiança e paciência.
2. A minha mãe pelo incentivo que me deu.
3. À minha irmã, sempre ao meu lado, em todos os momentos.
4. Ao Professor Edson pelos valiosos conselhos e ensinamentos.
5. A todos que direta ou indiretamente contribuíram com este trabalho e
4GUWOQ
A democratização da informação transforma uma sala de aula em um ambiente onde é impossível ao professor estabelecer o domínio de conhecimentos de cada aprendiz e com isso individualize o ensino. A heterogeneidade do nível do conhecimento dos alunos está presente e não é mais uma condição das turmas iniciais dos cursos de informática, mas uma condição geral. A base da formação das habilidades de um indivíduo é feita através de conceitos adquiridos e competências assimiladas, portanto um aluno pode saber muito, pouco ou nada sobre um determinado conceito em cada etapa do processo de ensino aprendizagem. Este trabalho apresenta um ambiente modelado sobre as relações entre os conceitos a serem aprendidos, dispostos na forma de ontologias, com o objetivo de determinar o conjunto do conhecimento já adquirido por um aluno em um determinado período de tempo, o nível de aquisição de conhecimento (NAC) do aprendiz, sob o método de avaliação contínua da aprendizagem. O ambiente foi construído sobre a ontologia do Curso de Ciência da Computação da Universidade Presbiteriana Mackenzie, desenvolvida neste trabalho.
#DUVTCEV
The democratization of information transform a classroom in an environment where it’s impossible for a teacher to establish each apprentice’s domain of knowledge and to individualize the teaching learning process. The heterogeneity of the level of student’s knowledge acquired level, is present and isn’t anymore a condition of the initial classrooms of computer science’s courses but a general condition. The background of individual’s skills is based on the concepts acquired and assimilated, then a student may knows a lot, a little or nothing about some concept in each step of the teach-learning process. This work presents an environment modeled by the relations among concepts to be learned based on ontology and concept maps, with the objective of determinate student’s knowledge acquired in a distinct period of time, the knowledge’s acquisition level (NAC) of a student, using the methodology of continued evaluation of learning. The environment was built based on the ontology of the Computer Science undergraduate Course of the Universidade Presbiteriana Mackenzie, developed in the present work.
.KUVCFG(KIWTCU
Figura 1.1 - Níveis de conhecimento que um aluno pode adquirir durante um curso... 3
Figura 2.1 - Modelo de Hierarquia de Conceitos - Teoria da Aprendizagem Significativa de Ausubel (LEITE, 1999, modificada). ... 12
Figura 2.2 - Exemplo de aprendizagem significativa em um curso de Ciência da Computação... 13
Figura 3.1 - Atividade do processo de análise de domínio e formação da ontologia... 19
Figura 3.2 - Mapa Conceitual - If...else... 21
Figura 3.3 - Arquitetura Geral do ambiente computacional... 22
Figura 4.1 - Exemplos de Conceitos... 26

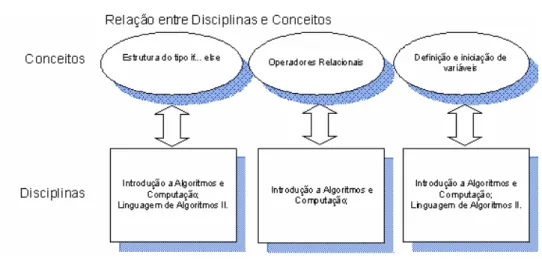

Figura 4.2 - Relação entre Disciplinas e Conceitos... 26
Figura 4.3 - Dependências entre Conceitos... 26
Figura 4.4 - Instâncias Normalizadas em uma Ontologia ... 27
Figura 4.5 - Parte da hierarquia da ontologia ... 28
Figura 4.6 – Cadastro de classes no Protegé... 29
Figura 4.7 - Diagrama de Classes da Ontologia ... 29
Figura 4.8 – Rotina de migração dos dados do Banco Protegé para Banco de Dados Relacional PostreSQL ... 32
Figura 4.9 - Instância da classe conceito no Protegé... 32
Figura 5.1 - Página inicial do ACAvA ... 35
Figura 5.2 – Formas de Atualização do NAC ... 36
Figura 5.3 - ACAvA: Atualização do NAC ... 37
Figura 5.4 – Arquitetura geral do ambiente de computação e seus componentes... 39
Figura 5.5 - Visão Geral da Arquitetura do Sistema ... 41
Figura 5.7 - Diagrama entidade-relacionamento para conceitos (PEZZA, 2004, modificada)
... 44
Figura 5.8 - Diagrama de casos de uso... 45
Figura 5.9 - Casos de Uso do Ator Professor ... 46
Figura 5.10 - ACAvA - Funcionalidade de cadastramento de exercícios ... 48
Figura 5.11 - Casos de Uso do Ator Administrador... 49
Figura 5.12 - Casos de Uso do Ator Aluno ... 49
Figura 5.13 - Diagrama de classes do Sistema ... 51
Figura 5.14 - Classe Screen... 61
Figura B.1 - Cadastrar Disciplinas ... 75
Figura B.2 - Cadastrar Conceitos ... 76
Figura B.3 - Cadastrar Aluno ... 77
Figura B.4 - Atualizar NAC ... 78
Figura B.5 - Cadastrar Curso... 79
.KUVCFG6CDGNCU
Tabela 2.1 - Resumo dos paradigmas quanto aos tipos de abordagem da aprendizagem
(PIMENTEL, 2006)... 15
Tabela 4.1 - Dicionário de Termos para representação de conteúdos educacionais ... 25
Tabela 4.2 - Componentes da Ontologia ... 31
Tabela 5.1 - Atualização do NAC ... 38
Tabela 5.2 - Atributos e Métodos da classe Conceito ... 52
Tabela 5.3 - Atributos e Métodos da Classe ConceitoDependencia... 52
Tabela 5.4 - Atributos e Métodos da classe ConceitoDisciplina... 54
Tabela 5.5 - Atributos e Métodos da classe ConceitoExercicio... 54
Tabela 5.6 - Atributos e Métodos da classe AlunoConceito ... 55
Tabela 5.7 - Atributos e Métodos da classe Disciplina ... 56
Tabela 5.8 - Atributos e Métodos da classe CursoDisciplina... 57
Tabela 5.9 - Atributos e Métodos da classe Curso ... 57
Tabela 5.10 - Atributos e Métodos da classe AlunoCurso ... 58
Tabela 5.11 - Atributos e Métodos da classe Aluno... 59
Tabela 5.12 - Atributos e Métodos da classe Usuario ... 59
Tabela 5.13 - Atributos da classe Exercicio ... 60
Tabela 5.14 - Atributos da classe Controller ... 61
Tabela A.1 - Especificação de Caso de Uso: Cadastrar Conceito... 70
Tabela A.2 - Especificação de Caso de Uso: Cadastrar Disciplina... 71
Tabela A.3 - Especificação de Caso de Uso: Cadastrar Curso... 71
Tabela A.4 - Especificação de Caso de Uso: Cadastrar Alunos... 72
Tabela A.5 - Especificacao de Caso de Uso: Login ... 72
Tabela A.6 - Especificação de Caso de Uso: Realizar Exercício ... 73
5WO¶TKQ
1 INTRODUÇÃO... 1
1.1 CONTEXTO DE PESQUISA... 2
1.2 OPROBLEMA... 2
1.3 APROPOSTA... 5
1.4 PERGUNTAS DE PESQUISA... 6
1.5 OBJETIVOS... 6
1.6 RESULTADOS ALCANÇADOS... 7
1.7 ORGANIZAÇÃO DO TRABALHO... 8
2 APRENDIZAGEM SIGNIFICATIVA E AVALIAÇÃO CONTINUADA... 9
2.1 APRENDIZAGEM SIGNIFICATIVA... 9
2.2 AVALIAÇÃO CONTINUADA DA APRENDIZAGEM... 14
3 MODELO CONCEITUAL DO AMBIENTE DE AVALIAÇÃO CONTINUADA ... 17
3.1 ONTOLOGIAS... 17
3.2 MAPAS CONCEITUAIS... 20
3.3 AMBIENTES COMPUTACIONAIS DE APRENDIZAGEM E SUA ARQUITETURA LÓGICA... 21
4 MODELAGEM ONTOLÓGICA DE UM CURSO DE GRADUAÇÃO E SUA INSTANCIAÇÃO EM CIÊNCIA DA COMPUTAÇÃO ... 24
4.1 MODELAGEM ONTOLÓGICA PARA UM CURSO DE GRADUAÇÃO... 24
4.2 CONSTRUÇÃO DE INSTÂNCIAS... 31
5 ANÁLISE E CONSTRUÇÃO DO SISTEMA DA AVALIAÇÃO CONTINUADA ... 34
5.1 NÍVEL DE AQUISIÇÃO DO CONHECIMENTO... 35
5.2 ARQUITETURA DO ACAVA... 39
5.3 TECNOLOGIAS UTILIZADAS... 40
5.4 MODELO CONCEITUAL DE DADOS... 42
5.5 MODELAGEM UML... 44
5.5.1. Diagrama de Caso de Uso... 44
6 CONCLUSÕES FINAIS ... 63
6.1 TRABALHOS FUTUROS... 64
REFERÊNCIAS ... 65
APÊNDICE A – ESPECIFICAÇÕES DE CASO DE USO ... 70
APÊNDICE B – DIAGRAMA UML DE SEQÜÊNCIA ... 75
1
Introdução
A aprendizagem é a finalidade de todas as formas de ensino. A avaliação é um elemento essencial para se conhecer o percurso que os aprendizes fazem ao longo da sua aprendizagem, de forma sistemática e contínua. É considerada como a parte central do processo educacional (CUCCHIARELLI, PANTI e VALLENTI, 2000). Entretanto, nem sempre o resultado da aquisição de conhecimento, obtido através da avaliação em um curso é satisfatório. Determinadas carreiras, como as relacionadas com informática, têm ementas com muito conteúdo e o número de alunos nas salas de aulas é grande demais para um acompanhamento individualizado do professor.
A avaliação da aprendizagem baseada na Web tem se mostrado eficiente e
importante como ferramenta de auxílio ao facilitador. Isto se deve a sua versatilidade, pois possibilita a criação e aplicação de vários tipos de avaliações de aprendizagem e oferece rapidez nas correções e divulgação dos resultados das avaliações (TRENTIN, 1999). Desta forma, ambientes computacionais que gerenciem conteúdos e sua capacidade de assimilação por parte dos alunos, mostram-se como ferramentas úteis ao professor para auxiliar no processo de avaliação e complementar a metodologia de ensino.
1.1 Contexto de Pesquisa
Na concepção pedagógica tradicional, o professor é colocado como figura central e com a responsabilidade de direcionar o aprendiz ao aprendizado (MARIETTO, 2000). E, para que os aprendizes sejam capazes de responder aos desafios do novo cenário mundial, que exige cada vez mais das pessoas uma melhor formação educacional, é preciso que professores e educadores, além de cumprir a tarefa usual de transmitir conhecimentos, sejam capazes de ensinar aos aprendizes como aprender, para que possam estar preparados para toda uma vida de aprendizagem e avaliação (GUERRA, 2000).
Neste cenário, com a difusão da Internet e suas tecnologias na área de comunicação,
nos últimos anos, tem-se hoje a Web como uma nova alternativa para a área educacional
promover a aprendizagem e avaliação através dos recursos por ela disponibilizados (CUNHA, 2002). A maioria dos softwares utilizados na área educacional são de apoio instrucional para a aprendizagem e avaliação de determinados conteúdos, perpetuando uma perspectiva de aprendizagem tradicional onde os aprendizes são receptores de uma nova informação passada pelo professor. Além disso, a aprendizagem não é contextualizada no meio social dos aprendizes e também não são aproveitados os seus conhecimentos prévios (SOUZA, 1999; KEMERY, 2000).
Isto posto, o contexto desta pesquisa está na área educacional, que atualmente vem sendo apoiada por tecnologias que auxiliam tanto professores, quanto alunos.
1.2 O Problema
tornaram, de certo modo, impossível determinar o nível de conhecimento de uma pessoa (PIMENTEL, 2006). Numa sociedade tão massificante quanto a nossa, reveste-se de muita importância uma proposição de aprendizagem que tenha como ponto de partida aquilo que o aluno já sabe.
Tomando como base o conhecimento de um aluno, pode-se concluir de acordo com a Figura 1.1 que um aluno além de possuir o conhecimento básico, pode adquirir conhecimentos complementares e extras. Neste âmbito encontram-se duas situações: uma em que não é raro constatar que o professor adota o conhecimento do aprendiz que sabe menos no grupo e o toma como parâmetro para seu ensino, assim, alunos que já possuem certas habilidades são obrigados a rever conceitos que já sabem e não evoluem em novos conceitos nem habilidades, a outra situação é o outro extremo que também pode ser encontrado, o professor adotar o conhecimento de quem sabe mais em uma sala de aula, prejudicando os alunos que não tem conhecimento em determinados conceitos, baseando-se
nos resultados e feedback dos melhores alunos, o que fatalmente leva a uma quantidade
significativa de alunos à reprovação ou pouco aproveitamento da disciplina. Segundo o modelo do estudante definido por Wegner (1986), o conhecimento que o aluno adquiriu ou já possuiu em um determinado instante, deve ser atualizado durante as interações com o ambiente.
Conhecimento Extra
Conhecimento Complementar
Conhecimento Básico
Alguns fatores podem influir no processo de ensino e aprendizagem e devem ser considerados, são eles: o alto nível de heterogeneidade existente entre os alunos de uma turma; falha na aderência entre as ementas, programas e realização das disciplinas de um mesmo curso com tópicos desnecessariamente repetidos e; a falta de informação sobre o estado cognitivo do aluno, onde as notas das avaliações nos dão uma idéia do que o aluno aprendeu, mas é uma idéia genérica, que pode em alguns casos não representar o verdadeiro estado cognitivo do aluno (PEZZA, 2004). Esses fatores serviram como motivação para esta pesquisa e métodos descritos nos capítulos a seguir foram desenvolvidos com o intuito de amenizar os problemas causados por estes fatores.
O comportamento padrão atualmente observado em alguns alunos como meros receptores de informações, infelizmente, torna-se o alicerce da aprendizagem para toda a vida acadêmica destes, tendo como reflexo seu ingresso no ensino superior com pouco, ou nenhum, interesse em quebrar este paradigma. Cabe à Universidade implantar missões e políticas comprometidas com o desenvolvimento do corpo discente e docente e que os motivem para a realização dessas mudanças, pois não se pode esquecer que parte de sua missão precícua é o estímulo à pesquisa e à investigação. Portanto, esta conduta deve ser perseguida por todos os profissionais cuja responsabilidade é ensinar (SILVA, 2004). E, para auxiliar este desenvolvimento, ambientes computacionais mostram-se uma alternativa capaz de gerenciar grandes quantidades de conteúdos e alunos, sistemas informatizados beneficiam professores e alunos.
Sem um sistema informatizado que apóie o professor mostrando o nível de aprendizado de um aluno em relação a um conceito, o ensino fica estagnado frente às novas evoluções que hoje surgem em diversas áreas. Segundo Pimentel e Omar (2006), o modelo de avaliação predominante não fornece subsídios para apoiar o reconhecimento de lacunas que atrapalham a aprendizagem. Além disso, a sistemática de avaliação ainda é predominantemente considerada uma atividade final do processo.
conceitos considerados difíceis de serem assimilados como interação, recursão, passagem de parâmetros, etc (FRANÇA, 2004). É importante que o professor verifique que o aluno aprendeu conceitos gerais e qual seu nível de assimilação dos conceitos mais complicados para constatar que seu método de ensino é eficaz. Outro fator diferencial desse curso, são as repetições de conceitos que ocorrem durante o curso, como declaração de variáveis,
loopings, funções, etc. que em várias disciplinas são abordados, sem uma otimização de
conceitos feita entre disciplinas.
1.3 A Proposta
Segundo David Ausubel (1968), pai da aprendizagem significativa, o fator mais importante influenciando a aprendizagem é aquilo que o aprendiz já sabe (PIMENTEL, FRANÇA e OMAR, 2003). A proposta é o desenvolvimento de um sistema que acompanhe o nível de aquisição de conhecimento do aluno para conceitos pré-estabelecidos dentro de um domínio, durante um determinado período de tempo. Para que o conhecimento de cada aluno possa ser associado a diversos conceitos, foi desenvolvida uma ontologia, cujos elementos são representados por instâncias de conceitos dentro de uma organização curricular. Segundo Pimentel e Omar (2006), a coleta de um conjunto detalhado de informações sobre o estado cognitivo do aluno pode auxiliar, durante, no final do processo e a tempo de tomar medidas de correção, caso o professor necessite tomar decisões do tipo “aprovar ou reprovar” o aluno.
Este trabalho teve base nos trabalhos de França(2004), Pimentel (2006) e deu continuidade ao desenvolvido na Dissertação de Mestrado de Pezza (2004), que apresentou a proposta de um sistema de gestão do nível de aquisição de conhecimento dos alunos e introduziu uma modelagem ontológica do curso de Ciência da Computação baseado no curso de graduação da Universidade Presbiteriana Mackenzie. Com base no referido trabalho, uma aplicação web foi implementada e a ontologia foi instanciada, tendo como foco principal a avaliação continuada da aprendizagem do mesmo curso de graduação seguindo os princípios da aprendizagem significativa.
modelagem foi complementada neste trabalho e todas as instâncias para essa nova modelagem, foram cadastradas com base nas disciplinas dos quatro primeiros semestres da ementa nova (referente ao ano de 2006) e nas disciplinas dos quatro últimos semestres (referentes a anos anteriores a 2006) do referido curso, procurando dar ênfase às disciplinas específicas da área de computação.
Através da ontologia proposta e instanciada, será possível obter informações sobre quais tópicos presentes no programa disciplinar foram efetivamente ensinados e quais foram deixados de lado ou até mesmo ensinados, mas não assimilados pelos aprendizes.
Neste contexto, foi realizado o desenvolvimento de um sistema, denominado de Ambiente Computacional de Avaliação da Aprendizagem (ACAvA), que permite acompanhar a avaliação do nível de aquisição de conhecimento do aluno de um
determinado curso e através desse resultado proporcionar feedback a alunos, professores e
coordenadores, caracterizando assim a principal finalidade da Avaliação Continuada, o monitoramento do progresso da aprendizagem, mais especificamente à medida do seu Nível de Aquisição de Conhecimento (NAC).
1.4 Perguntas de Pesquisa
Foi através da busca das respostas para as seguintes perguntas que presente pesquisa foi desenvolvida:
1. Como se pode avaliar se a aprendizagem pretendida foi alcançada pelos aprendizes
(CUNHA, 2005);
2. Quais os meios necessários para prover auxilio aos coordenadores e professores
para uma melhor educação continuada dentro de um curso de Ciência da Computação?
3. Qual a possibilidade do professor conhecer o estado de conhecimento dos
estudantes?
O principal objetivo deste trabalho é o desenvolvimento de um ambiente de apoio à avaliação continuada, através do desenvolvimento de um aplicativo que permitirá coordenadores e professores acompanharem a evolução do aprendizado em uma turma e disponibilizar ferramentas de estruturação de conceitos para a remodelagem destes em suas disciplinas com o uso de mapas conceituais (NOVAK, 1998). Também foi objetivo dessa dissertação de mestrado, buscar responder às perguntas feitas na seção anterior. Da mesma forma que Pimentel e Omar (2006), a pesquisa pressupõe que o mapeamento dos conhecimentos prévios e um processo contínuo de avaliações são fundamentais para melhorar a aprendizagem, ou seja, a abordagem da aprendizagem significativa de Ausubel (1968). Os seguintes objetivos específicos deste trabalho foram alicerces para o desenvolvimento do sistema:
• Estudo teórico da aprendizagem significativa de Ausubel (1968), e quais
benefícios ela pode trazer para o processo de ensino;
• Modelagem ontológica de conceitos de aprendizagem, utilizando como o
modelo o Curso Superior de Bacharelado em Ciência da Computação, da Universidade Presbiteriana Mackenzie, para que o banco de dados formado seja referencia a professores e coordenadores que desejam manipular conceitos dentro do curso e;
• Identificação do histórico de aprendizagem de um aluno através da avaliação
continuada.
1.6 Resultados Alcançados
A importância e relevância desta pesquisa para a comunidade científica resultou na
publicação de trabalhos em congressos e workshops nacionais e internacionais. Estes
trabalhos estão relacionados a seguir:
1. Modelagem de um Ambiente de Apoio à Avaliação Continuada Baseado em
Aprendizagem Significativa.1
2. Modelagem de um Ambiente de Apoio ao Nível de Aquisição de Conhecimento
Construído sob Ontologia. 2
3. Modelagem de um Ambiente de Apoio à Avaliação Continuada Construído sob
Ontologia. 3
4. Modelagem de um Ambiente de Nível de Aquisição do Conhecimento Baseado
em Aprendizagem Significativa. 4
1.7 Organização do Trabalho
Para melhor compreensão das teorias que embasam este trabalho descrevem-se no Capítulo 2 os principais conceitos da Aprendizagem Significativa, bem como sua aplicação em um Curso de Ciência da Computação. Em seguida são expostas as características da Avaliação Continuada.
No Capítulo 3 discute-se acerca do Modelo Conceitual utilizado no ambiente desenvolvido, cujos componentes são: ontologia, mapas conceituais e ambientes computacionais de aprendizagem.
O Capítulo 4 apresenta a descrição da modelagem ontológica, as considerações utilizadas durante o desenvolvimento, seu diagrama de classes e sua instanciação.
O Capítulo 5 aborda a análise e construção do sistema de avaliação continuada, o ACAvA.
O Capítulo 6 descreve os principais resultados obtidos neste trabalho e trabalhos futuros a serem desenvolvidos.
Por fim, são apresentados no Apêndice A o detalhamento da especificação de caso de uso no sistema desenvolvido. No Apêndice B, os diagramas de seqüência e, no Anexo I, a ementa do Curso de Ciência da Computação da Universidade Presbiteriana Mackenzie, utilizada como modelo para a instanciação da ontologia.
2 XVII Simpósio Brasileiro de Informática na Educação (SBIE 2006). Novembro-2006. 3 XI Taller Internacional de Software Educativo (TISE 2006). Dezembro-2006.
2
Aprendizagem Significativa e Avaliação Continuada
As diversas escolas do pensamento possuem definições não-compartilhadas na tentativa de conceituar o que é aprendizagem. Alguns exemplos do que tem sido considerado como definição de aprendizagem incluem condicionamento, aquisição de informação, mudança comportamental estável, uso do conhecimento na resolução de problemas, resignificação conceitual, construção de novas estruturas cognitivas e revisão de modelos mentais (KOMOSINSK, LACERDA e FALQUETO, 2000). Avaliação é o processo de aferição da aprendizagem. Sua importância é fundamental quando existe comprometimento em verificação dos resultados. Neste trabalho, o foco da aprendizagem está na capacidade de armazenamento das informações e as relações que estas informações têm entre elas. E a avaliação é utilizada para descobrir níveis de aquisição de conhecimento.
Este capítulo apresenta uma forma alternativa para o processo de aprendizagem, a teoria da aprendizagem significativa de Ausubel. Esta teoria e sua utilização em um curso de Ciência da Computação são apresentadas na Seção 2.1. A Seção 2.2 descreve a avaliação continuada da aprendizagem e seus tipos de abordagem.
2.1 Aprendizagem Significativa
necessidades de aprender (PERRENOUD, 1999). Dessa maneira, o professor deve investir na capacidade do aluno para ajustá-lo da melhor forma possível com o resto da classe.
Habilidades e técnicas devem ser aprendidas separadamente, uma por vez; novas habilidades e/ou técnicas devem ser construídas a partir de uma habilidade e/ou técnica aprendida previamente e, portanto, aprendizado e conhecimento são ambos hierárquicos por natureza (GAGNÈ, BRIGGS e WALTER, 1992). Portanto, um aluno deve ter um conhecimento sólido de um conceito antes de aprender outro conceito que utilize o primeiro. Os conceitos mais amplos devem servir como âncora para as novas idéias e informações, possibilitando sua retenção (AUSUBEL, 1980; PEZZA, 2004). Neste trabalho que tem por objetivo definir um modelo para a avaliação e acompanhamento do nível de aquisição de conhecimento do aprendiz, o foco será na aprendizagem significativa de Ausubel.
Para Ausubel (1980), a aprendizagem significativa ocorre quando a nova informação ancora-se em conceitos relevantes preexistentes na estrutura cognitiva de quem aprende (MOREIRA e MANSINI, 2001). No processo de aprendizagem significativa, cada nova informação deve se relacionar com um aspecto relevante que já é de conhecimento do indivíduo. Dessa forma, determinar o que o aprendiz sabe para o processo de ensino aprendizagem é muito importante neste âmbito (AUSUBEL, 1968). Quanto melhor a estrutura cognitiva de um aluno e esta for organizada adequadamente, mais fácil será a aprendizagem e a retenção de um novo conceito. A aprendizagem significativa pressupõe que o aprendiz manifeste uma disposição de relacionar o novo material ensinado de maneira substantiva e não arbitrária à sua estrutura cognitiva. Ou seja, basicamente o que se conclui é que o tópico ensinado deve fazer sentido ao aluno, caso contrário ele não será devidamente assimilado (PEZZA, 2004). Os conceitos aprendidos de forma significativa ficam gravados na memória por mais tempo, às vezes por toda a vida (NOVAK, 1998).
O material aprendido, Ausubel chamou de conceitos subsunçores ou, somente, subsunçores. Um subsunçor é uma estrutura específica ao qual uma nova informação pode se integrar ao cérebro humano. Este, por sua vez, é altamente organizado e detentor de uma hierarquia conceitual que armazena experiências prévias do aprendiz (MELO, 1999). A função dos conceitos subsunçores na aprendizagem significativa é permitir que uma informação nova e relevante seja incorporada à estrutura de conhecimento do indivíduo (NOVAK, 1998).
A aprendizagem significativa pode ser facilitada através dos seguintes princípios (Moreira e Masini, 2001):
• Diferenciação progressiva – É o princípio segundo o qual o conteúdo a ser
apresentado aos aprendizes deve ser programado de maneira que os conceitos mais gerais do conteúdo sejam apresentados em primeiro lugar, e, pouco a pouco, introduzidos os conceitos mais específicos.
• Reconciliação integrativa – Sugere que a programação do conteúdo a ser
apresentado aos aprendizes deve ser feita de maneira que haja exploração dos relacionamentos entre as idéias, apontando semelhanças e diferenças entre conceitos relacionados.
A Figura 2.1, parcialmente extraída de LEITE (1999), demonstra a hierarquia de conceitos (mapa conceitual) proposta na Teoria da Aprendizagem Significativa de Ausubel. Os conceitos mais abrangentes, organizadores prévios de Ausubel, devem ser aprendidos em primeiro lugar, logo após, os conceitos intermediários, depois, os conceitos específicos, de acordo com o princípio da diferenciação progressiva. Dessa forma, um tópico ensinado deve fazer sentido ao aluno. Em cada etapa do aprendizado, existe o processo de reconciliação integrativa, que explora o relacionamento entre idéias, indicando possíveis semelhanças e diferenças entre os conceitos relacionados.
Figura 2.1 - Modelo de Hierarquia de Conceitos - Teoria da Aprendizagem Significativa de Ausubel (LEITE, 1999, modificada).
Além disso, a ementa é muito extensa para o período em que é lecionada. Assuntos complexos como iteração, ponteiros e computação gráfica precisam de pré-requisitos bem definidos no conhecimento do estudante.
Logo, conclui-se que aprender a programar em um curso de Ciência da Computação não é fácil e isto se reflete nos baixos níveis de assimilação e grandes índices de repetência experimentados por muitos alunos nos cursos de programação introdutórios (BOULAY, 1986).
Outro problema grave, em um curso de Ciência da Computação, é a falta de comunicação entre os professores das várias disciplinas, sejam elas do mesmo semestre ou de semestres seguintes (PIMENTEL, FRANÇA e OMAR 2003), utilizando conceitos que não foram abordados com a devida importância. O levantamento de uma hierarquia de conceitos dentro de um curso e não dentro de uma disciplina, facilita a visualização dos conceitos com fortes relacionamentos interdisciplinares, facilitando aos coordenadores do curso aperfeiçoamento da ementa.
Significa apenas que o mesmo aproveitou metade dos pontos disputados nas avaliações. Pode ser que o mesmo tenha se saído muito bem em um determinado tópico e não tenha absorvido absolutamente nada em outros, o que pode vir a ser um problema quando o estudante necessitar deste conhecimento futuramente em disciplinas avançadas e na sua vida profissional. A conseqüência desta realidade é que os estudantes são tratados como se tivessem conhecimentos e dificuldades iguais, afetando negativamente os estudantes com lacunas de aprendizagem (PIMENTEL, 2006).
Em programação, “saber um conceito” e saber “aplicar um conceito” tem diferentes significados. Quem apenas sabe um conceito não tem sucesso em desenvolvimento de códigos onde aplicações de conceitos são imprescindíveis. A Figura 2.2 demonstra o mapa conceitual da aprendizagem significativa de dois alunos: A e B. Mapas conceituais auxiliam a visualização da estrutura de conceitos de um determinado meio e são brevemente descritos no capítulo a seguir. O aluno A sabe aplicar o conceito de polimorfismo, porém tem uma noção de uso de orientação a objeto. O aluno B não sabe aplicar em programação o conceito de classe, fazendo que quase todo seu conhecimento em práticas de orientação a objeto fique comprometido. Como em vários momentos do curso de Ciência da Computação, a orientação a objeto é utilizada, esse aluno apenas conseguirá ser “aprovado” nas disciplinas através da aprendizagem mecânica.
O professor muitas vezes não é capaz de dar um feedback com qualidade ao aluno,
pois possui uma carga de tarefas muito grande, como elaborar, corrigir provas e preparar aulas. Para que exista um acompanhamento individualizado do aluno, levando em conta que uma turma de Ciência da Computação em uma Universidade pode possuir elevado número de alunos, a melhor maneira de personalizar o tratamento ao estudante é através de sistemas apoiados por computadores, aqui chamados de Ambiente Computacional de Aprendizado (ACA). Não é propósito desse trabalho demonstrar a construção e o emprego
de um ACA completo, como os ACAs categorizados como LMS (Learning Management
Systems – Sistemas de Gerenciamento de Aprendizagem) (GREENBERG, 2002), e sim de
atacar pontualmente o suporte educacional ao processo de avaliação, no ambiente que será referenciado neste trabalho, o como ambiente computacional de avaliação da aprendizagem.
A teoria da aprendizagem significativa procura levar em conta os conhecimentos prévios dos alunos e utilizá-los como base na construção de novos conhecimentos. Para isso, faz-se necessário uma forma de acompanhamento da aprendizagem dos alunos, para que o professor tenha condições de saber qual o nível de entendimento dos alunos perante os conceitos que foram ensinados (PEZZA, 2004). Este acompanhamento da aprendizagem é feito através da avaliação continuada que será introduzida na seção a seguir.
2.2 Avaliação Continuada da Aprendizagem
A avaliação é uma atividade meio, não uma atividade fim que servirá apenas para comprovar dados. Ela deve ser vista como meio para análise e detecção de problemas no aprendizado dos aprendizes através de seus resultados (RODRIGUES e GEYER, 2000). A avaliação do processo de aprendizagem consiste em verificar em que medida os objetivos instrucionais foram atingidos. Ou seja, consiste em verificar se a ação pedagógica conseguiu realizar as mudanças comportamentais de habilidades e de conhecimento propostos (CUNHA, 2002).
nos dão uma idéia genérica do que o aluno aprendeu, escondendo assim o verdadeiro estado cognitivo do aprendiz.
De acordo com Pimentel (2006), o que caracteriza a diversidade de avaliações existentes é o tipo de abordagem em relação à aprendizagem. A Tabela 2.1 relata estes diferentes tipos de avaliação:
Tabela 2.1 - Resumo dos paradigmas quanto aos tipos de abordagem da aprendizagem (PIMENTEL, 2006)
Abordagem Método de Avaliação
Comportamental Pré-testagem, com a finalidade de conhecer os comportamentos prévios e a partir daí, planejar e executar as etapas seguintes do processo ensino-aprendizagem. A avaliação é ligada aos objetivos estabelecidos. No final do processo ocorre a avaliação com o objetivo de medir os comportamentos finais.
Cognitivista A avaliação tradicional através de provas, notas e exames encontra
pouco respaldo nesta abordagem na qual o controle de aproveitamento deve ser apoiado em múltiplos critérios.
Humanista A auto-avaliação é defendida e incentivada na abordagem humanista.
O estudante deverá assumir responsabilidades pelas formas de controle de sua aprendizagem, definir e aplicar os critérios para avaliar até onde estão sendo atingidos os objetivos que pretende.
Social Para avaliar o estudante, deve-se verificar sua observação com relação
ao modelo apresentado.
Como novo procedimento de avaliação, destacam-se a avaliação continuada e a
realimentação (feedback) como elementos integrantes do processo de ensino-aprendizagem
e não mais como medidores de informações apresentados por estudantes em situações de tensão, nervosismo e outros fatores.
Caracterizada pela avaliação que ocorre durante o curso em direção à "nota final", a avaliação contínua possui geralmente finalidades formativas. O "produto avaliado" é
retornado ao estudante, geralmente acompanhados por comentários (feedback), com o
objetivo de indicar os pontos fortes e fracos (PIMENTEL, 2006).
A avaliação continuada da aprendizagem, como parte do processo, deve ser vista como uma ferramenta capaz de realimentar o aprendiz, indicando o seu nível de aquisição do conhecimento (PEZZA, 2004), em cada conteúdo, diagnosticando as lacunas de aprendizagem a serem preenchidas para que o aprendiz possa dar o próximo passo, utilizando as informações obtidas com as avaliações formais e informais como uma maneira de aprender sobre como os estudantes estão constituindo o conhecimento.
3
Modelo Conceitual do Ambiente de Avaliação Continuada
A forma mais adequada de um professor acompanhar o desempenho de seus alunos e completar a aprendizagem, quando se tem uma turma grande em quantidade, é através de ambientes computacionais. Atualmente, ambientes computacionais de aprendizagem (ACAs), gerenciam alunos e representações de conhecimento, como pode ser visto em França (2004). Existem várias técnicas de representação de conhecimento. Dentre as mais freqüentemente utilizadas destacam-se, segundo Rezende (2003): representação lógica,
regras de produção, redes semânticas, frames, etc. Dentre as redes semânticas, a
representação escolhida foi a ontologia, pois nestes ambientes também se faz necessário prover ao professor o gerenciamento do conteúdo da sua disciplina, através da linguagem formal, mais simples forma de se representar um conteúdo. Neste aspecto, a ontologia combinada com o uso de mapas conceituais pode contribuir, estruturando a ementa para facilitar seu controle e visualização.
Isso posto, este capítulo apresentará o modelo conceitual utilizado no desenvolvimento de métodos de representação da aprendizagem, através do sistema de avaliação continuada, composto de três componentes que serão discutidos em seções distintas. Na Seção 3.1 apresenta-se o conceito de ontologia e como realizar seu desenvolvimento. Na Seção 3.2, descrevem-se mapas conceituais e sua relação com a ontologia. E, por fim, na Seção 3.3 é discutida a arquitetura geral de um ambiente computacional de aprendizagem (ACA).
3.1 Ontologias
sistema e em sua efetiva capacidade em promover a aprendizagem. Por exemplo, o currículo de uma disciplina, isto é, o conjunto de tópicos a serem ensinados e sua organização, deve ser modelado e organizado de forma a facilitar o aprendizado e as decisões instrucionais do sistema (SANTOS, BARROS e VALENTE, 2001). Com a finalidade de promover a divisão em conceitos das disciplinas de um Curso de Ciência da Computação em um ambiente computacional de aprendizagem através da categorização e descrição de dados, um modelo ontológico e sua instanciação foram desenvolvidos neste trabalho.
Ontologia é a “especificação formal de uma conceituação compartilhada”. A palavra conceituação refere-se a uma abstração, visão simplificada do mundo que desejamos representar para algum propósito, construindo através da identificação dos conceitos e relações relevantes. Formal significa que a ontologia deve ser compreensível por um computador (não pode ser somente escrita em linguagem natural). Finalmente, compartilhada implica em que o conhecimento representado é consensual, aceito por um grupo e não por um só indivíduo (DUINEVELD, STOTER, WEIDEN, KENEPA e BENJAMINS, 1999). Ou seja, fornece a descrição de conceitos e relações existentes em um dado domínio com o objetivo de definir um modelo conceitual que reduza ou elimine confusões terminológicas e ofereça uma estrutura de trabalho unificada de entendimento comum sobre o domínio (GRUBER, 1993). Entende-se por análise de domínio a tentativa de identificar os objetos, operações e relações em um determinado domínio (GUIZZARDI 2000).
Para a elaboração de uma ontologia, é necessária a definição de etapas bem estruturadas. O primeiro passo consiste em construir seu modelo de domínio, que representa um conjunto de itens de informação presentes em certo contexto do mundo real. Logo após é feita a especificação de requisitos caracterizada por identificar claramente os seus propósitos e os usos esperados pela ontologia. Depois, é realizada a captura da ontologia que estabelece os conceitos e relações do universo do discurso e a aquisição de dados. A próxima fase é a formalização da ontologia, definindo sua representação. Em paralelo às últimas duas fases, são construídas a avaliação e a documentação. O próximo passo é definir as classes, identificar sua hierarquia e definição de suas propriedades. As
propriedades que poderão ser particulares para cada instância de uma classe e restrições
(também chamados de facets ou role restrictions). As atividades para o processo proposto
da construção do modelo de domínio e da formação da ontologia são vistas na Figura 3.1.
Figura 3.1 - Atividade do processo de análise de domínio e formação da ontologia
Os componentes de uma ontologia, segundo Pérez (2002), são cinco:
• Conceito: em resumo, pode ser “qualquer coisa” a respeito de “algo” que
será explicado;
• Relação: tipo de interação entre conceitos de um domínio e seus atributos;
• Função: tipo de relação;
• Axiomas: modelam sentenças que são sempre verdadeiras e;
• Instâncias: representam elementos do domínio associados a um conceito
específico.
Capítulo 4. No entanto, a ontologia criada pode ser utilizada em qualquer curso de graduação.
Quando uma ontologia é instanciada, pode ser graficamente descrita por um mapa conceitual, cujo conceito será apresentado na seção a seguir.
3.2 Mapas Conceituais
Uma ontologia pode ser graficamente descrita por um mapa conceitual, que são
diagramas que indicam relações entre conceitos 018#- . Podem ser vistos como
diagramas hierárquicos que refletem a organização conceitual de uma disciplina ou parte dela, enfatizando assim, sua estrutura conceitual. Foram apresentados por Novak em 1998, como uma técnica a ser utilizada como apoio à teoria de aprendizagem significativa de Ausubel (1980).
De acordo com Novak e Gowin (1984), os mapas conceituais enquanto ferramenta educacional, são uma forma de ajudar alunos e educadores a verem os significados dos materiais de aprendizagem. O responsável pela organização das disciplinas no curso pode reestruturar conceitos repetitivos em disciplinas diversas e formular de uma melhor forma suas ementas através dos mapas.
Na Figura 3.2, o Mapa Conceitual representa todos os pré-requisitos conceituais para poder aprender através de aprendizagem significativa o conceito de estrutura do tipo
if...else, baseado no princípio ausubeliano de diferenciação progressiva (MOREIRA E
MANSINI, 2001), onde a orientação é tal que os conceitos mais gerais e inclusivos aparecem no topo do mapa. Os outros conceitos aparecem em ordem descendente de inclusividade até que na parte inferior do mapa, chega-se aos conceitos mais específicos. As linhas que conectam os conceitos sugerem uma relação de subordinação entre eles e deve conter uma sentença que indique essa relação de subordinação. Contudo, nem sempre os mapas conceituais são esquematizados desta forma. Orienta-se seguir as setas, quando existirem, para verificar o fluxo dos conceitos.
um levantamento de todos os pré-requisitos que são necessários para a aprendizagem significativa deste conceito, através da instanciação da ontologia do curso.
Figura 3.2 - Mapa Conceitual - If...else
Para operar a ontologia e os mapas conceituais, ambientes computacionais de aprendizagem (ACA), com funções gráficas podem ser utilizados. Os ACAs são discutidos na seção a seguir.
3.3 Ambientes Computacionais de Aprendizagem e sua
arquitetura lógica
O modelo de um ACA possui módulos responsáveis por características específicas na interação com seus usuários. O ACA desenvolvido é baseado no paradigma instrucionista de aprendizagem proposto em (PIMENTEL e OMAR, 2006) que possui uma
estrutura organizada nos seguintes módulos: administração, comunicação,
acompanhamento, aprendiz, avaliação e conhecimento. A Figura 3.3 mostra a arquitetura do ambiente.
A seguir o ACA será descrito módulo a módulo. Os componentes dos módulos e suas dependências no sistema desenvolvido serão tratados no Capítulo 5.
Figura 3.3 - Arquitetura Geral do ambiente computacional
o Módulo de Comunicação - O módulo de comunicação é responsável pela
o Módulo de Acompanhamento – O módulo de acompanhamento
compreende feedback e análise dos resultados tanto pelo aprendiz quanto
pelo professor. Envolver o aprendiz na reflexão sobre seus próprios processos de aprendizagem, fornecendo orientação que o conduzam a revisões progressivas que melhorem sua atividade e raciocínio, é um fator que torna um ambiente de aprendizagem eficaz (BRANSFORD, 2003).
o Módulo de Administração – O módulo de administração compreende
diversos tipos de cadastros, edições e exclusões com o objetivo de gerenciar o conteúdo do ACA.
o Módulo do Aprendiz – O módulo do aprendiz armazena o histórico de
avaliações dos aprendizes e a representação do estado atual do conhecimento. Os dados armazenados são utilizados juntamente com os outros módulos para conduzir o tipo de tarefa a ser apresentada para as necessidades de um determinado estudante.
o Módulo de Avaliação – O módulo de avaliação compreende as unidades de
avaliações que são base para a montagem da avaliação e correções. É o responsável por planejar a interação com o estudante, através das avaliações que são aplicadas à ele, de acordo com seu nível de conhecimento.
o Módulo do Conhecimento – O módulo do conhecimento abrange o
domínio do conteúdo que será utilizado no curso sobre o qual deseja fazer o acompanhamento da aprendizagem. Sua função básica é servir como fonte de conhecimento do assunto a ser ensinado ao estudante.
4
Modelagem Ontológica de um Curso de Graduação e sua
Instanciação em Ciência da Computação
Ao elaborar um material didático, torna-se necessário a criação de uma estrutura que organize as informações contidas neste material. A estruturação do conteúdo pode ser realizada através da construção de ontologias (FRANÇA, 2004). Nos dias atuais, na Universidade Presbiteriana Mackenzie, precisamente no curso de Ciência da Computação, o material que existe para a estruturação das matérias dos cursos, consiste em documentos que citam a ementa através de conteúdos, as grades curriculares do curso, que pode ser verificada no Anexo A. Porém, a grade curricular apenas indica os conceitos e uma breve introdução, não deixando claro o relacionamento entre eles e sua inclusão no contexto do curso.
Este capítulo trata da ontologia que serviu de base para a construção do ambiente. A Seção 4.1 apresenta a modelagem ontológica para um curso de graduação qualquer. Na Seção 4.2 é abordada a construção da instanciação para a ontologia criada, ou seja, a população da ontologia com dados. A metodologia seguida neste trabalho foi baseada na metodologia descrita na Seção 3.1 do Capítulo 3 e também foi utilizada por Pezza (2004).
4.1 Modelagem Ontológica para um curso de graduação
Na fase de criação da ontologia é importante a definição de um dicionário de termos. Desta forma, o sistema pode reconhecer termos com sintaxes diferentes, mas com significados semelhantes. O dicionário de termos da ontologia é apresentado na Tabela 4.1 e trata-se de sinônimos para os termos mais importantes de um curso.
Tabela 4.1 - Dicionário de Termos para representação de conteúdos educacionais
Termo Termos Equivalentes
Curso Especialidade
Disciplina Cadeira, matéria, ramo de conhecimento
Conceito Definição, tópico
Para desenvolver a ontologia seu domínio deve ser capaz de responder questões de competências do tipo:
o Quais os pré-requisitos de um conceito? Para aprender um conceito, deve ter
conhecimento sobre quais outros conceitos?
o Quais os pós-requisitos para um conceito? O que posso aprender a partir de
um determinado conceito?
o Qual a relação entre dois conceitos?
o Quais conceitos formam uma área de conhecimento em um curso de Ciência
da Computação? Quais conceitos pertencem à área de conhecimento de arquitetura de computação e quais conceitos pertencem à área de programação?
o Quais conceitos são lecionados em mais de uma matéria?
Isto posto, foram definidos os seguintes requisitos para a ontologia em desenvolvimento:
• Deve permitir a representação dos conceitos ensinados no Curso de Ciência da
Computação. Na Figura 4.1, visualizamos exemplos destes conceitos:
• Deve associar os conceitos às suas disciplinas. Quando um conceito é utilizado por
Figura 4.1 - Exemplos de Conceitos
Figura 4.2 - Relação entre Disciplinas e Conceitos
• Deve representar formalmente as dependências, tanto de “é pré-requisito para”
como “depende de” de um conceito, relações chamadas de árvores de classificação de conceitos, que indicam o relacionamento entre estes, como demonstrado na Figura 4.3.
• Deve representar os Cursos aos que as disciplinas e os conceitos sejam
relacionados. Como por exemplo, os curso de Ciência da Computação, Curso de Turismo, Curso de Medicina.
• Deve abranger todos os conceitos normalizados e assim, suas instâncias, evitando
redundâncias. Como exemplo, as repetições que acontecem nas revisões de conceitos básicos do Curso de Ciência da Computação cada vez que é ensinada uma nova linguagem. A Figura 4.4 (a) mostra a repetição de conceitos básicos a vários outros conceitos. Para aprimorar a construção da ontologia, recomenda-se utilizar a técnica utilizada na Figura 4.4 (b), que relaciona apenas uma vez o conceito específico aos conceitos mais abrangentes.
A modelagem dos conceitos e das disciplinas do Curso de Ciência da Computação
foi feito utilizando a versão 3.2 do software Protegé, 2006, que permite representar a
hierarquia (relação depende de/ é pré-requisito para) de conceitos do domínio (Exemplo de um domínio: Definição e iniciação de Variáveis→Operadores Relacionais→Estrutura do
Tipo If...Else) incluindo herança múltipla. Como exemplo, a Figura 4.5 representa um
pequeno trecho da taxonomia dos conceitos modelados e ilustra as definições da hierarquia dos conceitos de uma pequena parte de um curso de Ciência da Computação.
A Figura 4.6 mostra um exemplo da tela do software Protegé. Pode-se notar a definição da ontologia para a modelagem desse projeto, cuja visão geral pode ser observada no Class Browser, onde todas as classes são exibidas, localizado no lado esquerdo.
Enquanto que na parte inferior direita é exibida uma lista com os atributos (slots) da classe
que está selecionada.
Figura 4.6 – Cadastro de classes no Protegé
As classes identificadas no domínio de conteúdos educacionais que formam a ontologia são visualizadas no diagrama de classes da Figura 4.7.
As classes envolvidas no processo de representação do conhecimento definido são: Conceito, Disciplina e Curso.
A classe Conceito contém os seguintes atributos:
• Conceito: nome do conceito, que representa a formulação de uma idéia por
palavras;
• Disciplina: lista de instâncias da classe Disciplina contendo as disciplinas
que possuem este conceito;
• Depende_de: lista de instâncias da classe Conceito indicando os conceitos
que são pré-requisitos para este conceito;
• Pre_requisito_para: lista de instâncias da classe Conceito indicando os
conceitos que são dependentes deste.
É importante notar que é justamente a partir dos atributos Depende_de e Pre_requisito_para que se torna possível montar toda a estrutura de interdependências de conceitos do curso, tendo assim uma visão geral das relações existentes entre as disciplinas e os conceitos ensinados (PEZZA, 2004).
A classe Disciplina representa uma das matérias lecionadas em uma das etapas do
curso e contém os seguintes atributos:
• Nome da Disciplina: indica o nome de um conjunto de conceitos de
características comuns entre si;
• Conceitos_Disciplina: Lista de instâncias da classe Conceito, representando
os conceitos que são ensinados na disciplina;
• Etapa: Período do curso em que a disciplina é ministrada. Pode representar
um período de tempo anual ou semestral;
• Curso: Lista de instâncias da classe Curso, representando os Cursos que
possuem esta disciplina.
A classe Curso representa o conjunto de matérias ensinadas segundo um programa
em um estabelecimento de ensino, seus atributos são:
• Nome do Curso: indica o nome do curso;
• Disciplinas: Lista de instâncias da classe Disciplina. Contém todas as
A Tabela 4.2 mostra os componentes da ontologia desenvolvida e seus respectivos exemplos, baseado nos componentes citados no Capítulo 3:
Tabela 4.2 - Componentes da Ontologia Componente Exemplo
Conceito
Relação
Função
Axioma Conceito pertence à Disciplina
Instância
4.2 Construção de Instâncias
O registro da ontologia até o nível de conceito básico, das disciplinas formará uma base de dados do conhecimento dinâmica sobre o domínio do curso de Ciência da Computação, com ênfase à programação.
A presente versão da ontologia desenvolvida tem como base a ementa referente às disciplinas dos 4 primeiros semestres da ementa nova (referente ao ano de 2006) e nas disciplinas dos 4 últimos semestres da antiga ementa (referentes a anos anteriores a 2006) do Curso de Ciência da Computação da Universidade Presbiteriana Mackenzie, procurando dar ênfase às disciplinas específicas da área de computação. O objetivo dessa ontologia assim como em França (2004), é que ela auxilie no direcionamento do processo de ensino/aprendizagem do referido curso. As referidas ementas estão disponíveis para consulta no Anexo A desta dissertação.
Depois da definição das classes e propriedades, foram definidas as instâncias para a base da ontologia. As instâncias representam indivíduos específicos de uma determinada classe.
Primeiramente todas as instâncias são digitadas diretamente no software Protegé,
construída. Logo após, através da ferramenta de importação de dados do próprio Protegé,
tudo que foi cadastrado é extraído para um arquivo de extensão XML. De acordo com as disposições das informações importadas no arquivo XML, linhas de código SQL são criadas para extrair os dados deste arquivo e incluir na tabela e coluna corretas do banco de dados relacional, como esquematizado na Figura 4.8.
Figura 4.8 – Rotina de migração dos dados do Banco Protegé para Banco de Dados Relacional
PostreSQL
0
Figura 4.9 - Instância da classe conceito no Protegé
É possível observar na Figura 4.9, a partir da interface do Protegé, a instanciação da
classe conceito. Por exemplo, uma instância da classe conceito sobre “Dispositivos de Este conceito depende
de 3 pré-requisitos
entradas e saída”, a propriedade Depende_de recebe, por exemplo, o valor “Organização básica de um computador”, a propriedade Pre_requisito_para recebe o valor “Barramentos” e a propriedade Disciplina os valores “Ambientes Operacionais” e “Sistemas Operacionais”.
5
Análise e Construção do Sistema da Avaliação Continuada
Este capítulo trata da análise e construção do sistema de avaliação continuada
desenvolvido neste trabalho e denominado ACAvA (abreviatura de Ambiente
Computacional de Avaliação da Aprendizagem). A unidade de avaliação que será medida,
o nível de aquisição do conhecimento (NAC), é apresentado na Seção 5.1. As funcionalidades que cada componente do ambiente computacional de aprendizagem possui são descritas na Seção 5.2 Na Seção 5.3 as tecnologias utilizadas são apresentadas. A Seção 5.4 consiste da explicação do modelo conceitual de dados do sistema. Por fim, na Seção 5.5 a modelagem UML é apresentada através dos diagramas de caso de uso e classe.
Pezza (2004), modela um ambiente para o gerenciamento dos NACs. Neste trabalho, além de gerenciamento dos NACs também são abordados o gerenciamento da ontologia e a possibilidade do sistema reconhecer níveis de conhecimento através de exercícios.
O ambiente educacional tradicional é baseado na sala de aula, com raras atividades extra-classes. O ACAvA proposto agrega à teoria tradicional a prática modernizada, via avaliação continuada e é base para desenvolvimento de um sistema que auxilie o professor à mudança do paradigma da sala de aula. O sistema desenvolvido permite a anotação em tempo real do desenvolvimento do aprendizado do aluno. Pode ser utilizado no dia-a-dia da sala de aula presencial (aulas de laboratório) ou virtual (ambientes com conexão à internet).
Figura 5.1 - Página inicial do ACAvA
O desenvolvimento da ontologia de Ciência da Computação apresentada neste
trabalho no capítulo anterior serve para sustentar a construção de um ambiente on-line, de
complementação do aprendizado das disciplinas no referido curso através do acompanhamento do conhecimento do aluno considerando seu NAC, que será abordado na seção a seguir.
5.1 Nível de Aquisição do Conhecimento
Para Pezza (2004) os conceitos preexistentes na estrutura cognitiva do aluno são chamados de Nível de Aquisição de Conhecimento, ou NAC (PEZZA, 2004). NAC é definido sucintamente como “uma medida que indica o grau de conhecimento do aprendiz num determinado conteúdo de um domínio de conhecimento, naquele instante”. Esta medida será resultante do conjunto de avaliações contínuas realizadas pelo aprendiz e será sempre estratificada por conceitos ou grupos de conceitos (PIMENTEL, 2006). Composto de um valor numérico que varia de 0 a 10 é atribuído para cada aluno relacionado com cada conceito ensinado no curso num determinado instante. No sistema proposto pode ser atribuído pelo professor, pelo próprio aluno ou obtido através de resolução de exercícios, como de acordo com a Figura 5.2.
Figura 5.2 – Formas de Atualização do NAC
satisfatoriamente pela maioria dos alunos e não precisa mais ser revisto, já que a repetição excessiva de um assunto já aprendido pode tornar o aprendizado desmotivante para os alunos e com isso prejudicar o seu aproveitamento (PEZZA, 2004). Acompanhando o NAC dos alunos é possível levantar seu histórico de aprendizagem e progresso, dirigindo o ensino, incluindo nisso a avaliação de seus resultados.
Como discutido anteriormente, existem três formas de avaliação para a obtenção do Nível de Aquisição do Conhecimento (NAC) no sistema:
1. O professor atualiza o NAC do aluno: o professor possui conhecimento do
nível do aluno em certo conceito e pode atualizá-lo;
2. O aluno atualiza seu próprio NAC: feedback do próprio aluno sobre seu
conhecimento em determinado conceito. Assim o aprendiz tem a oportunidade de refletir sobre seu próprio conhecimento, bem como determinar aquilo que já sabe, o que traz para a escola, os conhecimentos prévios. A Figura 5.3 representa a funcionalidade do sistema que permite a atualização, tanto por parte do professor, quanto por parte do aluno;
3. O aluno realiza um exercício, em forma de testes objetivos, relacionado a diversos conceitos. Quando acerta ou erra um exercício, seu NAC é atualizado automaticamente pelo sistema. Segundo levantamento de Pimentel (2006), de todos os mecanismos de avaliação, o que mais prosperou com o uso do computador foram os testes objetivos, devido à facilitação dos processos das avaliações em virtude do acesso a material de apoio e banco de questões e a correção automática. Pfaffman (2003), também afirma que em ambientes de aprendizagens, mesmo testes
somativos podem ser construídos para fornecer feedback formativo. Dessa
forma, a aplicação dos referidos testes foi escolhida como um parâmetro de entrada do NAC no sistema.
O NAC pode variar de 0 a 10. O valor 0 é atribuído a um NAC se um conceito foi ensinado e não foi assimilado pelo aluno. Durante o período de um mês, quando o NAC de um aluno é alterado, seu valor sobrescreve o valor cadastrado no mesmo mês. Ao final de um mês, o NAC não deverá ser mais alterado com o objetivo de criar um histórico para posterior análise por parte do professor. As novas atualizações de NAC, a partir desse momento, são relacionadas com o novo mês, gerando assim, informações que permitam o acompanhamento da aprendizagem, como pode ser visto na Tabela 5.1. O objetivo do trabalho é que após o período de 4 anos coletando dados, o professor consiga visualizar o resultado da avaliação continuada dentro de um curso. Considerando que cada mês possuirá um valor para o NAC, 48 valores mostram-se suficientes para a observação do professor.
Tabela 5.1 - Atualização do NAC
Aluno: A NAC - Jan/06 NAC - Fev/06
Conceito A 0 0
Conceito B 3 7
Conceito C 6 8 8
Conceito D 7 7
O NAC é manipulado no módulo de acompanhamento da arquitetura do ACAvA, assunto tratado na seção a seguir.
2ª atualização realizada em JAN/06
1ª atualização
5.2 Arquitetura do ACAvA
Os componentes do ambiente de computação são mostrados na Figura 5.4, que representa a arquitetura do ACAvA.
Figura 5.4 – Arquitetura geral do ambiente de computação e seus componentes
Como introduzido no Capítulo 3, o ambiente de computação possui 5 módulos e os componentes desenvolvidos para cada módulo são:
• Módulo de Comunicação: Interface com o usuário;
• Módulo de Acompanhamento: O professor e aluno acompanham o resultado
• Módulo do Aprendiz: Armazena o NAC atual do aluno, bem como seu
histórico de desempenho;
• Módulo de Avaliação: Armazena exercícios, que neste trabalho são
considerados unidades de avaliação e são relacionados com os conceitos armazenados no módulo de conhecimento. Através da unidade de avaliação, o NAC do aluno é atribuído e armazenado no módulo de acompanhamento.
• Módulo de Administração: Administrador e professor têm acesso ao
gerenciamento da ontologia, alunos e exercícios e;
• Módulo de Conhecimento: Domínio da Ontologia e visualização de Mapas
Conceituais.
O armazenamento lógico do ACAvA e cada um de seus módulos é discutido na seção seguinte.
5.3 Tecnologias Utilizadas
O sistema ACAvA é composto pelas seguintes tecnologias:
• Arquitetura do Sistema
O ambiente ACAvA deverá usar a arquitetura computacional cliente/servidor. Essa arquitetura é baseada em sistemas clientes, que solicitam serviços, comunicando-se por uma rede através do protocolo de comunicação http com sistemas servidores, que oferecem serviços (MÉNDEZ, 1997).
A arquitetura do sistema integrará várias tecnologias, a saber:
a. Web Browser – É uma interface hipermídia que se comunica com o servidor através do
protocolo http, para acessar recursos localizados no computador servidor. O computador servidor será o hospedeiro do cliente do sistema.
b. Protocolo de comunicação http – É um protocolo de comunicação, capaz de transmitir
qualquer tipo de informação e fazer a comunicação do cliente com o servidor.
c. Servidor Web – É uma aplicação que fica sendo executada no computador servidor e
A Figura 5.5 apresenta uma visão geral da arquitetura em camadas do sistema. O
usuário acessa o sistema remotamente pelo browser, bastando uma conexão com a rede
específica a que o ambiente está hospedado. Ao executar qualquer comando, a ação será enviada ao servidor e será interpretada.
O sistema desenvolvido foi armazenado em um servidor Apache (APACHE, 2007), cujo sistema operacional é Linux. O banco de dados consiste em uma base acessada remotamente no qual são armazenados dados essenciais ao sistema: ontologias, NACs, exercícios, entre outros.
Figura 5.5 - Visão Geral da Arquitetura do Sistema
• Linguagem de Programação
O sistema foi implementado em linguagem php (PHP, 2006), versão PHP-4, de
forma que pode ser executado em qualquer browser e por vários usuários simultaneamente.
• Banco de Dados
a) É um software open-source, isto é, sua utilização é gratuita e seu download
pode ser livremente realizado em seu site;
b) Permite executar SQLStatements;
c) Possui todas as ferramentas necessárias para a manipulação de banco de
dados, como transações, inclusão de novos bancos de dados, usuários e ferramentas;
d) Pode ser executado na grande maioria de ambientes operacionais.
O banco de dados, PostgreeSQL é relacional e abriga o modelo conceitual de dados, que será tratado na seção a seguir.
5.4 Modelo Conceitual de Dados
Por questões de cunho pragmático, o orientação a objetos utilizada na construção da ontologia foi mapeada em um modelo entidade-relacionamento. Por se tratarem de paradigmas distintos, a estrutura da ontologia deve ser modificada de forma que fique coerente com o modelo entidade-relacionamento. Por sua grande aceitação, sendo o mais utilizado em situações práticas, segundo Pezza (2004), o modelo entidade-relacionamento foi escolhido para ser utilizado no desenvolvimento do banco de dados proposto neste projeto. O modelo lógico entidade-relacionamento tem por base a percepção do mundo real como um conjunto de objetos básicos, chamados entidades e do relacionamento entre eles (SILBERCHATZ e SUDARSHAN, 1999). Uma entidade pode ser um aluno, uma disciplina, um conceito.
A Figura 5.6 mostra uma visão geral de todas as tabelas, através do diagrama de entidade-relacionamento, desenvolvido na fase de design lógico, que ilustra relação entre as entidades e chaves primárias. Devido à necessidade de se chegar à terceira forma normal, uma série de novas entidades passaram a fazer parte do modelo. As entidades que fazem parte do modelo são:
• Aluno
• Conceito
• Curso
• Exercicio
• Usuario
Além das entidades acima, o modelo de dados também possui os seguintes relacionamentos:
• AlunoConceito
• AlunoCurso
• ConceitoDependencia
• CursoDisciplina
• DisciplinaConceito
• ExercicioConceito
Figura 5.6 - Entidades e relacionamentos do banco de dados utilizado no aplicativo
disciplina, é possível saber quais os conceitos ensinados e a partir desses, quais os outros conceitos relacionados.
Figura 5.7 - Diagrama entidade-relacionamento para conceitos (PEZZA, 2004, modificada)
A Figura 5.7 mostra como é feito relacionamento entre conceitos. A cardinalidade 0,N que relaciona a entidade Conceito entre si mostra que um conceito pode ter um ou mais conceitos subordinados a ele (PEZZA, 2004).
A modelagem relacional demonstrada é à base de um sistema para o acompanhamento do nível de conhecimento dos alunos no decorrer de um curso. A base conceitual de dados desenvolvida permite uma visualização completa do curso. Todas as
informações foram migradas do Protege, como visto na Seção 4.2, através de rotinas que
estruturam os dados para compor as tabelas da base de dados.
Além da modelagem conceitual do banco de dados, outra modelagem fundamental para o desenvolvimento de um sistema é a UML, que será discutida na seção a seguir.
5.5 Modelagem UML
Para uma melhor visualização do ambiente proposto, foi realizada uma modelagem
baseada no padrão UML (Unified Modeling Language). A modelagem UML é apresentada
neste capítulo em forma de diagramas de classes, na seção 5.5.1, e diagrama de casos de usos, na seção 5.5.2. No Apêndice A, algumas especificações de caso de usos foram escolhidas como exemplo para exibição e sobre as mesmas especificações foram desenvolvidas os seus diagramas de seqüência, que são expostos no Apêndice B.
