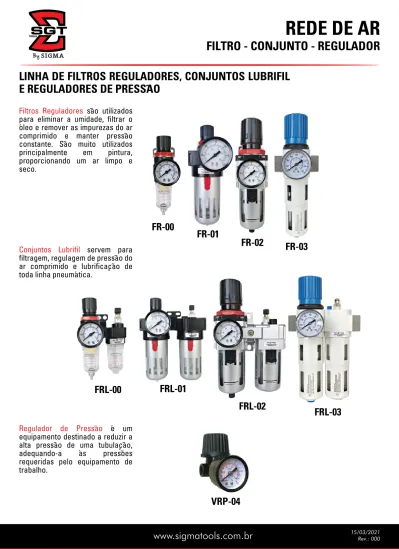

REDE DE AR
FILTRO - CONJUNTO - REGULADOR LINHA DE FILTROS REGULADORES, CONJUNTOS LUBRIFIL
E REGULADORES DE PRESSÃO
Conjuntos Lubrifil servem para filtragem, regulagem de pressão do ar comprimido e lubrificação de toda linha pneumática.
Filtros Reguladores são utilizados para eliminar a umidade, filtrar o óleo e remover as impurezas do ar comprimido e manter pressão constante. São muito utilizados principalmente em pintura, proporcionando um ar limpo e seco.
Regulador de Pressão é um equipamento destinado a reduzir a alta pressão de uma tubulação, adequando-a às pressões requeridas pelo equipamento de trabalho.
FR-00
FR-01
FRL-00 FRL-01
FRL-02 FRL-03
VRP-04
FR-02 FR-03
www.sigmatools.com.br
15/03/2021Rev.: 000LINHA PROFISSIONAL
FILTRO - CONJUNTO - REGULADOR ESPECIFICAÇÕES TÉCNICAS
CÓDIGO MODELO
TAMANHO DA ROSCA (BSP) VAZÃO (l/min)
FLUÍDO
FAIXA DE PRESSÃO PRESSÃO MÁXIMA PRESSÃO DE REGULAGEM TEMPERATURA (ºC) MATERIAL DO FILTRO PRECISÃO DO FILTRO ROSCA DO MANÔMETRO MODELO DO MANÔMETRO CAPACIDADE DO FILTRO (cm³) MATERIAL DO COPO PESO (kg)
07 61 01 0000
FR-00 FR-01 FR-02 FR-03
1/4”
1/4”
1/2”
980 2800 4000 3400
AR COMPRIMIDO
0,05~0,8 (MPa) / 0~8 (Bar) / 0~8,16 (Kgf/cm²) 1,0 (MPa) / 10 (Bar) / 10,2 (Kgf/cm²)
0,05~0,8 (MPa) / 0,5~8 (Bar) / 0,51~8,16 (Kgf/cm²) 0,05~1,2 (MPa) / 0,5~12 (Bar) / 0,51~12,24 (Kgf/cm²) 1,6 (MPa) / 16 (Bar) / 16,2 (Kgf/cm²)
5~60 0~60
FILTRO SINTERIZADO DE COBRE 5~40 micras
1/8”
Y40 Y50 OMA-50/16
15 60 45 Capacidade do fluído condensante: 22
POLICARBONATO
-- -- -- --
07 61 01 0001 07 61 01 0002 07 61 01 0003 LINHA DE FILTROS REGULADORES
CÓDIGO MODELO
TAMANHO DA ROSCA (BSP) VAZÃO (l/min)
FLUÍDO
FAIXA DE PRESSÃO PRESSÃO MÁXIMA PRESSÃO DE REGULAGEM TEMPERATURA (ºC) MATERIAL DO FILTRO PRECISÃO DO FILTRO ROSCA DO MANÔMETRO MODELO DO MANÔMETRO CAPACIDADE DO FILTRO (cm³) MATERIAL DO COPO ÓLEO RECOMENDADO
07 61 02 0000 1/4”
1/4”
1/2”
980 2800 3000 2600
AR COMPRIMIDO
0,05~0,8 (MPa) / 0~8 (Bar) / 0~8,16 (Kgf/cm²) 1,0 (MPa) / 10 (Bar) / 10,2 (Kgf/cm²)
0,05~0,8 (MPa) / 0,5~8 (Bar) / 0,51~8,16 (Kgf/cm²) 0,05~1,2 (MPa) / 0,5~12 (Bar) / 0,51~12,24 (Kgf/cm²) 1,6 (MPa) / 16 (Bar) / 16,2 (Kgf/cm²)
5~60 0~60
FILTRO SINTERIZADO DE COBRE 5~40 micras
1/8”
Y40 Y50 OMA-50/16
15 60 45 Capacidade do fluído condensante: 22
POLICARBONATO ISO VG32 ou EQUIVALENTE
PESO (kg) -- -- -- --
07 61 02 0001 07 61 02 0002 07 61 02 0003 LINHA DE CONJUNTOS LUBRIFIL
CÓDIGO MODELO
TAMANHO DA ROSCA (BSP) VAZÃO (l/min)
FLUÍDO
FAIXA DE PRESSÃO PRESSÃO MÁXIMA PRESSÃO DE REGULAGEM TEMPERATURA (ºC) ROSCA DO MANÔMETRO MODELO DO MANÔMETRO MATERIAL DO CORPO ÓLEO RECOMENDADO
07 61 08 0004 VRP-04
1/4”
425 AR COMPRIMIDO
0~0,8 (MPa) / 0~8 (Bar) / 0~8,16 (Kgf/cm²) 2 (MPa) / 20 (Bar) / 20,8 (Kgf/cm²) 0,05~0,8 (MPa) / 0,5~8 (Bar) / 0,51~8,16 (Kgf/cm²)
5~60 1/8”
Y40 ALUMÍNIO ISO VG32 ou EQUIVALENTE
PESO (kg) 0,15
REGULADOR DE PRESSÃO
FRL-00 FRL-01 FRL-02 FRL-03
LINHA PROFISSIONAL
FILTRO
CÓDIGO 07 61 01 0000
DESCRIÇÃO Filtro regulador de ar pequeno 1/4” profissional 07 61 01 0001
ROSCA 1/4”
1/2”
VAZÃO (l/min) 980 2800
EMBALAGEM 1 Filtro regulador de ar 1
grande 1/2” profissional
15
Filtro regulador de ar
pequeno 1/4” profissional Filtro regulador de ar grande 1/2” profissional
FR-00 FR-01
www.sigmatools.com.br
15/03/2021Rev.: 000LINHA PROFISSIONAL
CONJUNTO LUBRIFIL
CÓDIGO 07 61 02 0000
DESCRIÇÃO Conjunto regulador lubrifil pequeno 1/4” profissional 07 61 02 0001
ROSCA 1/4”
1/2”
VAZÃO (l/min) 980 2800
EMBALAGEM 1 Conjunto regulador lubrifil 1
grande 1/2” profissional
Conjunto regulador lubrifil
pequeno 1/4” profissional Conjunto regulador lubrifil grande 1/2” profissional
FRL-00 FRL-01
LINHA PROFISSIONAL PLUS
FILTRO
CÓDIGO 07 61 01 0002
DESCRIÇÃO
Filtro regulador de ar grande 1/2” profissional plus
ROSCA 1/2”
VAZÃO (l/min) 4000
EMBALAGEM 1
Filtro regulador de ar grande 1/2” profissional plus
FR-02
www.sigmatools.com.br
15/03/2021Rev.: 000LINHA PROFISSIONAL PLUS
CONJUNTO LUBRIFIL
CÓDIGO DESCRIÇÃO
07 61 02 0002
ROSCA 1/2”
VAZÃO (l/min) 3000
EMBALAGEM Conjunto regulador lubrifil 1
grande 1/2” profissional plus
Conjunto regulador lubrifil grande 1/2” profissional plus
FRL-02
LINHA INDUSTRIAL
FILTRO
CÓDIGO 07 61 01 0003
DESCRIÇÃO
Filtro regulador de ar grande 1/2” industrial
ROSCA 1/2”
VAZÃO (l/min) 3400
EMBALAGEM 1
Filtro regulador de ar grande 1/2” industrial
FR-03
www.sigmatools.com.br
15/03/2021Rev.: 000LINHA INDUSTRIAL
CONJUNTO LUBRIFIL
CÓDIGO 07 61 02 0003
DESCRIÇÃO Conjunto regulador lubrifil
grande 1/2” industrial
ROSCA 1/2”
VAZÃO (l/min) 2600
EMBALAGEM 1
Conjunto regulador lubrifil grande 1/2” industrial
Suporte
Dreno Manual Ajuste de Lubrificação
Copo
FRL-03
REGULADOR DE PRESSÃO
MODELO
TAMANHO DA ROSCA (BSP) VAZÃO (l/min)
FLUÍDO
FAIXA DE PRESSÃO PRESSÃO MÁXIMA PRESSÃO DE REGULAGEM TEMPERATURA (ºC) ROSCA DO MANÔMETRO MODELO DO MANÔMETRO MATERIAL DO CORPO ÓLEO RECOMENDADO
07 61 08 0004 1/4”
425 AR COMPRIMIDO
0~0,8 (MPa) / 0~8 (Bar) / 0~8,16 (Kgf/cm²) 2 (MPa) / 20 (Bar) / 20,8 (Kgf/cm²) 0,05~0,8 (MPa) / 0,5~8 (Bar) / 0,51~8,16 (Kgf/cm²)
5~60 1/8”
Y40 ALUMÍNIO ISO VG32 ou EQUIVALENTE
PESO (kg) 0,15
REGULADOR DE PRESSÃO
