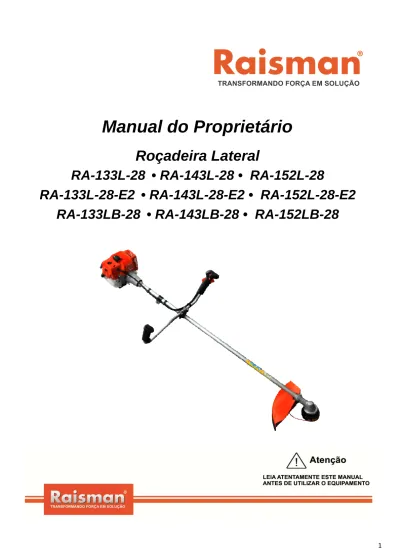

Roçadeira Lateral
RA-133L-28 • RA-143L-28 • RA-152L-28
RA-133L-28-E2 • RA-143L-28-E2 • RA-152L-28-E2
RA-133LB-28 • RA-143LB-28 • RA-152LB-28
Pág. 03 Pág. 03 Pág. 04 Pág. 04 Pág. 05 Pág. 05 Pág. 06 Pág. 07 Pág. 07 Pág. 08 Pág. 09 Pág. 09 Pág. 10 Pág. 10 Pág. 11 Pág. 11 Pág. 11 Pág. 12 1 - INTRODUÇÃO... 2 - SIMBOLOGIA... 3 - SÍMBOLOS DE SEGURANÇA (ROÇADEIRA)... 4 - INFORMAÇÕES DE SEGURANÇA... 5 - ESPECIFICAÇÕES...
7 - MONTAGEM CARRETEL FIO DE NYLON... 8 - MONTAGEM FACA (LÂMINA DE CORTE)... 9 - ABASTECIMENTO... 10 - OPERAÇÃO... 6.4 - COMPOSIÇÃO DA ROÇADEIRA ( KIT RAISMAN)...
10.1 - OPERAÇÃO (PARTIDA COM O MOTOR FRIO)... 10.2 - OPERAÇÃO (PARTIDA COM O MOTOR QUENTE)... 10.3 - OPERAÇÃO (DESLIGAR)... 11 - MANUTENÇÃO...
ÍNDICE
6 - COMPOSIÇÃO DA ROÇADEIRA... 6.1 - COMPOSIÇÃO DA ROÇADEIRA (MOTOR)... 6.2 - COMPOSIÇÃO DA ROÇADEIRA (MONTAGEM GUIDÃO)... 6.3 - COMPOSIÇÃO DA ROÇADEIRA (FUNÇÕES DO PUNHO)...
Pág. 12 Pág. 13 Pág. 13 Pág. 14 Pág. 14 Pág. 15 Pág. 15 Pág. 16 Pág. 17 Pág. 18 11.2 - MANUTENÇÃO (TANQUE E FILTRO DE COMBUSTÍVEL)... 11.3 - MANUTENÇÃO (AJUSTE CARBURADOR)... 11.4 - MANUTENÇÃO (VELA DE IGNIÇÃO)... 11.5 - MANUTENÇÃO (CAIXA DE TRANSMISSÃO)... 11.6 - MANUTENÇÃO (LÂMINA DE CORTE)... 12 - ARMAZENAMENTO... TERMOS DE GARANTIA... CERTIFICADO DE GARANTIA... 11 - MANUTENÇÃO...
1 - INTRODUÇÃO
Todas as informações contidas nesta publicação têm como base a atual revisão do produto disponível na data de impressão. A Raisman reserva-se ao direito de efetuar alterações sem prévio aviso e sem assumir qualquer responsabilidade a fim de melhorar continuamente seus produtos. Não é permitida a reprodução parcial ou total desta publicação sem o consentimento da Raisman.
Parabéns pela escolha de uma roçadeira Raisman, estamos certos que você estará satisfeito com sua compra, pois está adquirindo um produto exclusivo, de alta qualidade e resistência. Queremos ajudá-lo a obter os melhores resultados de sua nova roçadeira e a operá-la com segurança. Este manual contém informações que lhe ajudarão a aumentar sua produtividade e a vida útil de seu equipamento. Leia-o atentamente antes de utilizar o equipamento, caso surja algum problema ou caso tenha dúvidas sobre a utilização, consulte uma assistência técnica autorizada Raisman.
Este manual deve ser considerado como parte integral da roçadeira, assim como os seus componentes.
DICA
►
Dica.ATENÇÃO: O uso indevido pode ocasionar morte e
graves ferimentos.
Produto Inflamável.
2 - SIMBOLOGIA
Símbolo
Descrição
Símbolo
Descrição
ATENÇÃO: O uso indevido
gera risco de ferimentos.
OBS
►
Recomendações para utilização do seu
equipamento.
ATENÇÃO: O uso indevido gera risco de morte e sérios
Mantenha a distância mínima num raio de 15
metros de pessoas e animais.
3 - SÍMBOLOS DE SEGURANÇA (ROÇADEIRA)
Leia atentamente o Manual do Proprietário. Equipamentos de uso obrigatório: Equipamentos de proteção de olhos e ouvidos. Atenção.
Símbolo
Descrição
Símbolo
Descrição
Equipamento de uso obrigatório: Equipamento de proteção para as mãos.
Atenção. Lâmina giratória, não tocar quando a máquina estiver ligada.
• Não deixe resíduos gerados pelo trabalho obstruírem o motor: Gravetos, folhas ou até mesmo excesso de óleo. Esses resíduos são inflamáveis e podem ocasionar incêndio.
• Use equipamentos de segurança sempre quando operar o equipamento ou quando estiver no perímetro de trabalho.
• Não permita que a roçadeira seja operada por pessoas leigas.
• Os gases de escape são venenosos. Não ligue o equipamento em ambientes fechados. • O motor, a caixa de transmissão e o escape ficam extremamente quentes durante o
funcionamento evite tocá-los durante as operações. (Após a parada do equipamento aguarde alguns minutos antes de tocar nessas áreas).
4 - INFORMAÇÕES DE SEGURANÇA
• Compreenda o funcionamento de todos os comandos e aprenda a parar o equipamento rapidamente em caso de emergência. Certifique-se de que o operador recebeu todas as instruções adequadas antes de trabalhar com a roçadeira.
Equipamento de uso obrigatório: Equipamento de proteção para os pés. Intensidade sonora de aproximadamente 114dB (Decibéis).
cc Tanque Vela Peso 32,6 850 ml L7T 7,9 Kg 42,7 1.300 ml L7T 8,5 Kg 51,7 1.300 ml L7T 10 Kg 32,6 850 ml L7T 7,9 Kg 42,7 1.300 ml L7T 8,5 Kg 51,7 1.300 ml L7T 10 Kg 32,6 850 ml L7T 7,9 Kg 42,7 1.300 ml L7T 8,5 Kg 51,7 1.300 ml L7T 10 Kg 1,67 Pistão rotativo Pistão rotativo* 1,96 Pistão rotativo* 1,2 Borboleta 1,67 Borboleta 1,96 Borboleta Carburador Pistão rotativo Pistão rotativo RA-143L-28 RA-133L-28 Modelo Potência (hp) 1,2 RA-152L-28 1,96
6 - COMPOSIÇÃO DA ROÇADEIRA
5 - ESPECIFICAÇÕES
*Carburado com certificação EURO II
RA-133L-28-E2 RA-143L-28-E2 RA-152L-28-E2 RA-133LB-28 RA-143LB-28 RA-152LB-28 1,2 Pistão rotativo* 1,67
4
3
ITEM
1
2
3
4
5
6
7
ErgonômicoEngrenagens cônicas • Rolamento blindado Plástico de engenharia • Regulador de altura Guidão
Caixa de Transmissão Proteção de Corte
GRUPO
Botão de parada de emergência 1300 mm x Ø 28 mm Punho de Aceleração
Tubo
2 Tempos • Monocilíndrico • Refrigerado a ar
CARACTERÍSTICAS
Conjunto: Mola de Tração + Sapatas Motor Embreagem
1
2
4
5
6
7
3
ITEM
1
2
3
4
5
6
7
8
9
11
Regulagem6.1 - COMPOSIÇÃO DA ROÇADEIRA (MOTOR)
Bombines Tanque de Combustível Tampa do Tanque Proteção do Tanque Tampa de Partida Carcaça do Motor Cabo de Vela
10
Seletor de Estágio da Borboleta do CarburadorSIMBOLOGIA ESTÁGIO CARBURADOR
PARTE
Tampa do Filtro de Ar Parafuso da Tampa5
4
3
6
2
7
8
1
10
9
SIMBOLOGIA ESTÁGIO CARBURADOR
Significa que a borboleta de ar do carburador está
completamente fechada.
Significa que a borboleta de ar do carburador está
completamente aberta. Significa que a borboleta de ar do carburador está parcialmente aberta.
5
4
3
6
2
7
8
1
10
9
10
11
Carburador de borboleta10
Carburador de pistão rotativo
ITEM
1
2
3
4
PARTE
Abraçadeira Inferior6.2 - COMPOSIÇÃO DA ROÇADEIRA (MONTAGEM GUIDÃO)
Abraçadeira Superior Parafusos de Fixação
Tubo
• Para montar o guidão, posicione as abraçadeiras em torno do tubo e em seguida aperte os parafusos.
3
2
1
4
ITEM
4
• Ajuste o guidão em uma posição adequada, confortável e de melhor operação.
Trava do gatilho do acelerador
2
Trava o gatilho do acelerador em 1/2(meia) aceleração.
3
Gatilho do acelerador6.3 - COMPOSIÇÃO DA ROÇADEIRA (FUNÇÕES DO PUNHO)
1
Interruptor (Posição O - Desligado)PARTE
Interruptor (Posição I - Ligado)
3
2
1
4
1
2
3
4
6.4 - COMPOSIÇÃO DA ROÇADEIRA ( KIT RAISMAN)
7
1
2
3
8
2 1 3 2 4 1 5 1 6 1 7 1 1ITEM
*Imagens Meramente Ilustrativas
Cinto Duplo para Roçadeira (Raisman) Faca (Raisman)
QUANT.
1
1 Chaves Sextavadas (Allen)
Mixer (Preparador de Combustível)
Chave Combinada (Vela de Ignição + Porca de Fixação da Faca + Fenda Cruzada)
COMPONENTE
Chave de Boca Combinada (8mm e 10mm) Carretel Fio de Nylon (Raisman)
Manual do Proprietário (RA - 133L & RA - 143L) 8
7
1
2
3
4
5
6
8
• Segurando a chave Allen, gire o carretel no sentido horário e remova-o.
Posicione o interruptor na posição "O" e remova o cabo da vela de ignição antes de proceder o serviço.
• A instalação procede na ordem contrária da remoção.
• Alinhe o orifício de travagem com o orifício da arruela estriada (como mostra a figura ao lado), insira a chave Allen para travar o conjunto.
REMOÇÃO:
INSTALAÇÃO:
7 - MONTAGEM CARRETEL FIO DE NYLON
Chave Allen
Orifício de Travagem
Detalhe: Arruela estriada
8 - MONTAGEM FACA (LÂMINA DE CORTE)
REMOÇÃO:
INSTALAÇÃO:
• A instalação procede da ordem contrária da remoção.
OBS► Aperte a faca girando-a no sentido anti-horário.
Posicione o interruptor na posição "O" e remova o cabo da vela de ignição antes de proceder o serviço.
• Alinhe o orifício de travagem com o orifício da arruela estriada (como mostra a figura ao lado), insira a chave Allen para travar o conjunto.
• Segurando a chave Allen, remova a porca com o auxílio da chave combinada girando-a no sentido horário. Chave Allen Orifício de Travagem Detalhe: Arruela estriada Orifício de Travagem Chave Allen Chave Combinada
9 - ABASTECIMENTO
PREPARAÇÃO:
• Abasteça com gasolina comum até a marca indicada no mixer "GAS", após complete com óleo para motores 2T (2 tempos) até a marca "OIL".
• Após adicionar a gasolina e o óleo, agite o mixer para realizar a mistura.
• Abasteça sua roçadeira com a mistura, cuidando para não derramá-la. Caso derrame seque a área.
• Antes de utilizar o equipamento verifique se há vazamentos de combustível.
• Use sempre a mistura recomendada 25:1 • Use sempre gasolina comum, nunca aditivada.
• Evite utilizar gasolina armazenada por mais de 7 dias.
Nunca abasteça o tanque com o motor em OBS► Use sempre óleo para motores 2 tempos a gasolina, refrigerado a ar, que esteja de acordo com a norma API/TC. Grau de viscosidade SAE 30.
10 - OPERAÇÃO
A gasolina é altamente inflamável, manuseia-a com muito cuidado.
Nunca abasteça o tanque com o motor em funcionamento.
Mistura: Óleo 2T + Gasolina Gasolina comum
Óleo para motores 2 tempos
• Antes de iniciar seu trabalho certifique-se de estar utilizando todos os equipamentos adquados para a sua segurança.
• Verifique se a lâmina de corte ou o carretel estão devidamente fixados.
• Verifique as condições de uso da máquina: Obstruções no motor, estado da ferramenta de corte, vazamentos, aperto e fixação dos componentes.
• Para dar a partida segure firme a roçadeira no chão, em uma superfície plana.
Nunca de a partida com o equipamento suspenso, preso ao corpo ou em outro lugar que não seja plano.
Verifique na área a ser trabalhada se há a presença de pedras ou quaisquer outros fragmentos que posam ser arremessados pela lâmina ou carretel.
4. Trave o gatilho do acelerador em 1/2 (meia) aceleração. 5. Puxe a corda de partida até que o motor pegue.
10.1 - OPERAÇÃO (PARTIDA COM O MOTOR FRIO)
3. Posicione a borboleta de ar do carburador no segundo estágio (Borboleta
parcialmente aberta), em máquinas com carburador de borboleta. Em máquinas de pistão rotativo coloque no estagio fechado
1. Posicione o interruptor na posição "I".
OBS► Sempre que iniciar a partida com o motor frio deixe-o aquecer por cerca de 2 minutos.
2. Pressione o bombines até que o fluxo de combustível seja visível pela mangueira transparente de retorno. (a)
6. Após posicione a borboleta de ar do carburador no estágio aberto (Borboleta totalmente aberta).
(a)
3. Possicione a borboleta de ar do carburador no estágio aberto .
10.2 - OPERAÇÃO (PARTIDA COM O MOTOR QUENTE)
10.3 - OPERAÇÃO (DESLIGAR)
1. Deixe o motor em lenta, para isso solte o gatilho do acelerador. 2. Posicione o interruptor na posição "O".
OBS► Caso o motor não desligue possicione a borboleta de ar do carburador no estágio (Borboleta totalmente fechada). Verifique a falha do interruptor antes de usar o equipamento novamente.
1. Posicione o interruptor na possição "I".
2. Pressione o bombines até que o fluxo de combustível seja visível pela mangueira transparente de retorno. (a)
●
●
●
●
●
●
●
●
●
●
●
COMPONENTE Antes de cada trabalho Parafusos, porcas e elementos de fixação (todos) Verificar Re-apertar (Se necessário) Verificar - Ajustar AÇÃO A cada 300 horas Verificar11 - MANUTENÇÃO
Diário ou 06 horas A cada 3 meses ou 50 horas A cada 6 meses ou 100 horas A cada 12 meses ou 200 horas Limpar INTERVALO DE SERVIÇO / TEMPOElemento do Filtro de ar
Vela de Ignição Verificar - Ajustar
Substituir
Caixa de Transmissão
Verificar Ruídos Aplicar Graxa
Aletas do motor Verificar
Limpar
TABELA DE MANUTENÇÃO, AJUSTE E LIMPEZA
●
●
●
●
●
●
●
●
●
●
Lâmina de corte / Carretel Verificar -Defletor de Calor (Silencioso/Tanque) Verificar -Câmara de combustão Limpar-Marcha lenta Verificar - Ajustar
-Filtro de combustível Limpar Substituir Tanque de combustível Verificar Limpar Mangueiras de combustível Verificar Substituir
OBS► Não utilize o equipamento sem o filtro de ar ou com o elemento filtrante danificado pois 4. Encharque o elemento filtrante com óleo
para motores 2 tempos (novo), em seguida comprima-o com a mão para retirar o excesso. 5. Com um pano umedecido limpe a sujeira da parte interna do alojamento do elemento filtrante (inclusive a tampa).
6. Monte o elemento filtrante em seu alojamento e feche a tampa.
1. Remova a tampa do filtro de ar e retire o elemento filtrante.
2. Verifique o estado do elemento filtrante, se necessário substitua-o.
3. Limpe-o com água morna e sabão neutro e deixe-o secar.
11.1 - MANUTENÇÃO (FILTRO DE AR)
Elemento Filtrante Alojamento
Tampa
1. Drene o tanque de combustível. 2. Remova o tanque de combustível.
3. Remova o filtro e lave-o juntamente com o tanque com solvente não-inflamável e deixe-os secar
completamente. Se o filtro estiver contaminado ou danificado substitua-o.
4. Após instale o filtro e o tanque de combustível.
OBS► Não utilize o equipamento sem o filtro de ar ou com o elemento filtrante danificado pois permitirá a entrada de poeira, ocasionando o desgaste prematuro do motor.
Ao encharcar o elemento filtrante no óleo, utilize luvas apropriadas para essa operação.
11.2 - MANUTENÇÃO (TANQUE E FILTRO DE COMBUSTÍVEL)
A gasolina é altamente inflamável e explosiva, manuseia-a com muito cuidado.
Elemento Filtrante Alojamento
11.3 - MANUTENÇÃO (AJUSTE CARBURADOR)
1. Deixe o motor aquecer por alguns segundos.
2. Em seguida, ajuste o parafuso de aceleração (marcha lenta) para o sentido horário ou anti-horário.
OBS► Padrão de marcha lenta: 2500 RPM ± 200.
MARCHA LENTA
11.4 - MANUTENÇÃO (VELA DE IGNIÇÃO)
1. Remova o cabo da vela.2. Com o auxílio da chave de vela (chave combinada)
Parafuso de Aceleração
Carburador de borboleta
Carburador de pistão rotativo
5. Meça a folga do eletrodo da vela com o auxílio de um cálibre de lâminas. (0,6 - 0,7 mm)
6. Verifique o estado da arruela de vedação. Se necessário substitua-a.
7. Instale a vela manualmente até assentar a arruela de vedação, após aperte com a chave de vela.
DICA► Utilize descarbonizante para uma melhor limpeza, após aguarde a vela secar completamente. 2. Com o auxílio da chave de vela (chave combinada) remova a vela de ignição.
3. Verifique visualmente se há rachaduras ou trincas no isolador térmico da vela, caso haja descarte-a.
4. Remova os depósitos de carbono utilizando uma escova de aço.
OBS► Aperto para velas novas após assentamento manual: 1/2 de volta.
OBS► Aperto para velas usadas após assentamento manual: de 1/8 a 1/4 de volta. Parafuso de Aceleração Arruela de vedação Carburador de borboleta Carburador de pistão rotativo
11.5 - MANUTENÇÃO (CAIXA DE TRANSMISSÃO)
1. Remova o parafuso de vedação.2. Insira graxa até transbordar o orifício do parafuso.
3. Após aperte o parafuso.
OBS► Use graxa a base de lítio.
11.6 - MANUTENÇÃO (LÂMINA DE CORTE)
1. Verifique se a lâmina de corte apresentaPosicione o interruptor na posição "O" e remova o cabo da vela de ignição antes de proceder o serviço.
Parafuso de Vedação
1. Verifique se a lâmina de corte apresenta algum dos danos ilustrados na figura ao lado. 2. Se a lâmina de corte apresentar danos ou até mesmo se a mesma estiver cega,
substitua-a por uma nova.
3. Verifique o aperto do parafuso de fixação da lâmina de corte.
Posicione o interruptor na posição "O" e remova o cabo da vela de ignição antes de proceder o serviço.
Substitua a lâmina de corte se estiver com trincas, entalhes, amassadas, desgastada ou outros tipos de danos.
A lâmina de corte danificada, poderá lançar fragmentos durante o seu funcionamento ou estilhaçar-se.
Parafuso de Vedação
12 - ARMAZENAMENTO
8. Limpe a roçadeira com um pano levemente umedecido.
9. Guarde o equipamento na caixa de venda, em lugar seco e limpo.
2. De a partida e deixe a roçadeira funcionar até esgotar completamente o combustível do carburador.
3. Posicione o interruptor na posição "O".
6. Lentamente puxe a corda de partida e tente deixar o pistão em PMS (Ponto morto superior, ou seja no ponto mais alto) isso ajudará a minimizar a entrada de oxigênio na câmara de combustão. Observe através do orifício do cilindro para executar essa tarefa.
5. Tape o orifício do cilindro com um pano limpo e puxe a corda de partida de 3 a 4 vezes para lubrificar o pistão e o cilindro.
4. Retire a vela de ignição e insira aproximadamente 10 ml de óleo para motores 2 tempos no orifício do cilindro. (10 ml =1/2 tampa da embalagem do óleo).
7. Instale a vela de ignição (vide: OBS►, pág 14).
A RAISMAN garante a todos os equipamentos por ela comercializados cobertura contra defeitos de fabricação e de material. Essa garantia estende-se pelo período de 6 (seis) meses, sendo validada a partir da data de compra como consta na nota fiscal emitida pelo revendedor. Mediante a solicitação da garantia a Raisman compromete-se a substituir e reparar, gratuitamente dentro do período de tempo citado, peças que apresentem defeitos de fabricação que se encaixem aos termos de garantia. Esses componentes estão sujeitos a
análise para a comprovação e validação da garantia.
• Defeitos decorrentes da falta de manutenção, ou manutenção em desacordo com o Manual; • Peças desgastadas devido ao uso;
• Uso de combustível, óleo ou mistura inapropriada;
• Modificação das características originais do equipamento;
A garantia não se aplica nos seguintes casos:
• Uso de peças e componentes não fornecidos pela Raisman;
• Defeitos causados pelo uso indevido, contrariando as instruções do manual do proprietário;
TERMOS DE GARANTIA
Quem é coberto pela garantia? O consumidor final é quem guarda esse direito. Define-se
como consumidor final o indivíduo que não tem intenção de revender o produto. É aquele no qual foi passado o direito de propriedade durante esse período de garantia.
OBS: Para a validação da garantia é obrigatório o preenchimento do certificado de garantia e a OBS: Para a validação da garantia é obrigatório o preenchimento do certificado de garantia e a
apresentação da nota fiscal. Os reparos e substituições feitas durante o processo não concedem o prolongamento do período de garantia do equipamento. A garantia se limita apenas ao primeiro proprietário que deve ser comprovada mediante a apresentação da nota fiscal.
