Guia de Início Rápido

• Tampa da Câmera

(Montagem Embutida no Teto)

© 2010 GeoVision Inc. Todos os direitos reservados.

Agradecemos pela compra da câmera por IP GV-Fisheye. Este guia é projetado para ajudar o novo usuário a obter resultados imediatos da câmera por IP GV-Fisheye. Para informações avançadas sobre como usar a câmera por IP GV-Fisheye, favor consultar o Manual do Usuário da câmera por IP GV-Fisheye no DVD do Software.

1

Introdução

Bem vindos ao Guia de Inicialização Rápido da Câmera IP GV-Fisheye. Nas seguintes seções, você aprenderá sobre as instalações e configurações básicas da Câmera IP GV-Fisheye. Para o manual do usuário detalhado, veja o Manual do Usuário da Câmera IP GV-Fisheye no DVD do Software da Câmera IP GV-Fisheye.

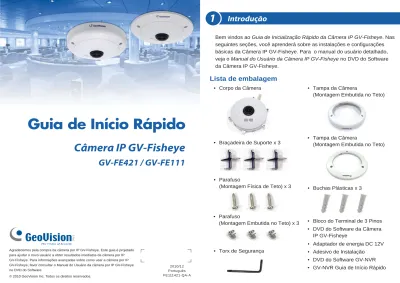

Lista de embalagem

• Corpo da Câmera • Tampa da Câmera

(Montagem Embutida no Teto)

• Braçadeira de Suporte x 3

• Parafuso

(Montagem Física de Teto) x 3

• Parafuso

(Montagem Embutida no Teto) x 3

• Adaptador de energia DC 12V • Bloco do Terminal de 3 Pinos

• Adesivo de Instalação • DVD do Software GV-NVR • GV-NVR Guia de Início Rápido • DVD do Software da Câmera IP GV-Fisheye • Buchas Plásticas x 3 2010/12 Português FE111421-QA-A • Torx de Segurança

Guia de Início Rápido

Câmera IP GV-Fisheye

GV-FE421 / GV-FE111

2

Instalação do Hardware

Observação: A câmera fisheye é projetada apenas para uso interno.

A Câmera IP GV-Fisheye é projetada para ser montada no teto, parede ou chão. Há duas maneiras de montar a câmera no teto, Montagem Física de

Teto e Montagem Embutida no Teto. Certifique-se que o teto tenha força

suficiente para suportar a câmera fisheye.

Montagem Física de Teto

1. Coloque o adesivo de instalação na placa do teto. Os 3 pontos vermelhos indicam o local dos parafusos.

2. Nos 3 pontos vermelhos, faça um furo um pouco menor que as buchas plásticas fornecidas.

3. Insira as 3 buchas plásticas nos furos perfurados.

4. Prenda a câmera fisheye com os 3 parafusos da montagem física de teto fornecidos.

5. Coloque a tampa da câmera para montagem física de teto no topo da câmera e aperte os parafusos com o torx de segurança fornecido. Montagem Física de Teto Montagem Embutida no Teto

Montagem Embutida no Teto

Montagem na Parede e Montagem no Piso

A Montagem Embutida no Teto permite que a Câmera IP GV-Fisheye seja montada dentro do teto, revelando uma pequena parte da câmera. A Montagem Embutida no Teto requer que a placa do teto seja entre 0,5 – 3,0 cm (0,2 – 1,18 pol.).

Para montar a câmera em uma parede, siga as instruções em Montagem Física de Teto. Para montagem no piso, simplesmente coloque a câmera em uma superfície plana tal como uma mesa de conferência.

1. Coloque o adesivo de instalação na placa do teto, e corte a parte circular do teto.

2. Alinhe as 3 braçadeiras de suporte com os furos na parte de trás da câmera e prenda usando os parafusos da montagem embutida no teto fornecidos.

3. Coloque a câmera dentro da abertura no teto.

4. Na parte de trás, certifique-se que os grampos plásticos traseiros estão levemente acima da placa do teto e apontando para fora.

5. Do lado de fora da câmera, aperte os parafusos.

6. Coloque a tampa da câmera para montagem embutida no teto no topo da câmera e aperte os 3 parafusos.

Dica: Monte a câmera fisheye no meio da parede para ter uma visão geral

excelente. Ou certifique-se de que a câmera focalize as áreas mais importantes da sala tão diretamente quanto possível para ter o reconhecimento detalhado desejado.

3

Conectando os Cabos de Energia

Você pode usar um adaptador Power over Ethernet (PoE) para conectar a Câmera IP GV-Fisheye na rede, e a energia será fornecida pelo cabo de rede. Como alternativa, você pode usar um cabo de rede padrão para conectar a câmera a sua rede, e então seguir os passos abaixo para conectar a energia usando o cabo de dados de 5 pinos e o adaptador de energia fornecido.

1. Insira o cabo amarelo no pino à direita do bloco terminal e o cabo laranja no pino à esquerda do bloco terminal.

2. Use uma pequena chave de fenda de ponta plana para prender os parafusos sobre os pinos.

3. Conecte o Adaptador de Energia DC de 12V ao Bloco Terminal de 3 Pinos.

Saída Digital Output (Vermelho) GND (Preto)

Ethernet (PoE) Entrada Digital (Marrom) AC 24V+ / DC 12V+ (Amarelo) AC 24V- / DC 12V- (Laranja)

Adaptador de energia DC 12V Bloco do Terminal de 3 Pinos

Continua no reverso

4

Acessando da Câmera IP GV-Fisheye

Uma vez instalada, sua Câmera IP GV-Fisheye é acessível em uma rede. Certifique-se que seu PC tenha uma boa conexão de rede e atenda este requerimento de sistema:

Siga estes passos para designar um endereço de IP para a câmera e acesse a interface de Web:

Observação: Se você estiver usando Microsoft Internet Explorer 8.0,

configurações adicionais são necessárias. Favor consultar Configurações para o Internet Explorer 8, Apêndice A, Manual do Usuário da Câmera IP GV-Fisheye.

Observação: O LED de status de energia não será visível a menos que a

carcaça externa do corpo da câmera seja removido.

• Microsoft Internet Explorer 7.x ou mais atual

1. Abra o seu navegador da web e digite o endereço de IP padrão: http://192.168.0.10. O computador deve estar sob a mesma rede que a câmera.

2. Em ambos os campos Login e Password, digite o valor padrão

admin. Clique em Aplicar.

3. No menu da esquerda, selecione Rede e, logo após, LAN para iniciar as configurações de rede:

4. Selecione endereço de IP Estático: Digite o Endereço de IP,

Máscara de Subrede, Roteador/Gateway, DNS Primário e DNS Secundário na seção de Configurar os parâmetros de conexão. 5. Clique em Aplicar. A câmera está acessível digitando o endereço de

IP designado no Internet Explorer 7.x ou mais recente.

6. Para ativar a atualização das imagens no Microsoft Internet Explorer, você deve configurar o seu navegador para permitir os Controles ActiveX e executar uma instalação única dos componentes ActiveX, do GeoVision, no seu computador.

• O Endereço de IP Dinâmico e o PPPoE devem ser habilitados

somente se você conhece qual endereço de IP da câmera obterá do servidor DHCP ou ISP. Do contrário, primeiro, você deve usar o serviço DNS Dinâmico para obter um nome de domínio vinculado ao endereço de IP alterável da câmera.

• Se o Endereço de IP Dinâmico e o PPPoE estiverem habilitados e

você não conseguir acessar a Câmera, você pode ter de reinicializá-la com as configurações padrão de fábrica e, logo após, realizar as configurações de rede novamente. Consulte a seção 7 para ver como restaurar as configurações padrão de fábrica.

IMPORTANTE:

5

A Interface de Web

Pára a execução de vídeo.

Escutar o áudio ao redor da câmera.

Falar com a área de vigilância pelo computador local.

Executa um snapshot do vídeo ao vivo. Grava o vídeo ao vivo no computador local. Altera o modo de tela inteira. Clique com o botão direito sobre a imagem para ver opções adicionais. Habilita o Painel de Controle I/O ou a Automação Visual.

1 2 3 4 5 6 7

8 9 10

Observação: A imagem fonte circular da GV-FE421 deve ser centralizada

e levemente cortada em todas as quatro bordas. Se a imagem não estiver centralizada, por favor, entre em contato com o representante e mande seu dispositivo de volta para a GeoVision para ajustes. Consulte o Manual do

Usuário da Câmera IP GV-Fisheye para ver como determinar se seu

dispositivo precisa de ajustes ou não. N° 9 10 Nome Exibir Menu de Sistema Painel de Controle Função

Exibe as seguintes funções: Alarm Notify

(Notificar Alarme), Video and Audio Configuration (Configuração de Áudio e Vídeo), Remote Config (Configuração Remota), Show Camera Name (Exibir Nome de Câmera) e Image Enhance (Aprimorar Imagem).

Exibe as informações da câmera ,

configurações de vídeo, taxa de dados de áudio, status do dispositivo de I/O, alarme de imagens capturadas, e localização de GPS da câmera. Também permite que você ajuste a qualidade de imagem e instale o programa pelo disco rígido.

Exibição Fisheye

Para habilitar as opções fisheye, clique com o botão direito na imagem de exibição ao vivo e selecione Geo Fisheye. Clique com o botão direito na imagem novamente e selecione Fisheye Option (Opção Fisheye) para ver as seguintes opções.

Borda externa

Borda interna

● Alinhamento da Imagem: Por padrão, a imagem já deve estar adequadamente alinhada. Caso contrário, siga os passos abaixo para alinhar a imagem para cada modelo:

• GV-FE111 (firmware V1.06): Alinhe o círculo pontilhado com a borda externa da imagem da câmera, e então alinhe-a com a borda interna da estrutura da imagem para alcançar resultados excelentes.

• GV-FE421: Alinhe o círculo branco com a borda da imagem da câmera. Você pode eliminar as áreas mais escuras da imagem marcando o círculo branco menor, mas o campo de visão será levemente reduzido.

● Modos da Câmera: Você pode escolher entre os quatro modos de exibição.

• Exibição quad: Composta de quatro exibições PTZ. • 360 graus: Composta de duas exibições PTZ e uma visão

panorâmica de 360º.

• 180 graus dupla: Composta de duas exibições de 180º. • Exibição única: Composta de uma exibição PTZ.

1. Na janela Live View, clique no botão do

Show System Menu (Exibir Menu de Sistema) e selecione Configuração Remoto. Esta caixa de diálogo

aparecerá.

2. Clique no botão Navegador para

localizar o arquivo de firmware (.img) salvo no seu computador local.

3. Clique no botão Atualizar para processar

a atualização. ● Posição da Câmera: Selecione Ceiling (Teto), Wall (Parede) ou

Ground (Piso) de acordo com o local onde a câmera está montada.

● Ajuste de Velocidade AutoPan no Canal Superior Esquerdo: Selecione a velocidade baixa, média ou alta para habilitar Auto Pan para uma exibição PTZ na velocidade de rotação de sua escolha. Esta opção se aplica à Exibição quad, 360 graus e Exibição única. ● Zoom: Selecione Zoom In (Aumentar Zoom) ou Zoom Out

(Diminuir Zoom) e ento clique na imagem.

● Mostrar Vídeo Fonte no Canal Superior Direito: Exibe a imagem fonte circular no quadrante superior direito quando Exibição quad é selecionada.

● Configurações Fisheye: As seguintes configurações estão disponíveis.

• Controle de Taxa de Vídeo: Você pode definir a taxa de vídeo

na exibição ao vivo.

• Configuração de Taxa de Tela: Selecione uma taxa que melhor

se encaixa à taxa de exibição de seu computador.

1 Enquanto o firmware está sendo atualizado,

A. a alimentação de energia não deve ser interrompida, e B. não desplugue o cabo de Ethernet de o cabo for a fonte de alimentação de energia (Power over Ethernet or PoE suportado). 2. Não desligue a energia por 10 minutos depois que o firmware tenha

atualizado.

3. Se você usa o Utilitário de dispositivo IP para atualização de firmware, o computador usado para atualizar o firmware deve estar na mesma rede da câmera.

IMPORTANTE:

ADVERTÊNCIA: A interrupção de energia durante a atualização causa

falha de atualização assim como danos para a sua câmera. Neste caso, por favor, entre em contato com o representante e mande seu dispositivo de volta para a GeoVision para reparos.

A GeoVision lançará periodicamente o firmware atualizado no website. Para carregar um novo firmware na câmera GV-Fisheye IP Camera, leia a

importante nota e então siga as instruções abaixo.

180 graus dupla: 2 exibições 180º Exibição única: 1 exibição PTZ

Você pode arrastar e soltar a exibição PTZ ou a 180º para ajustar o ângulo de visualização.

6

Atualização do Firmware do Sistema

Observação: Quando a montagem de parede é selecionada para a

1. No menu esquerdo, selecione Gerenciamento e selecione

Ferramentas.

2. Sob a seção Configuração do Sistema, clique no botão Carregar

Padrão.

4. Aguarde até que o LED de status de rede desligue

momentaneamente para liberar o botão Carregar padrão. Isto demora aproximadamente 40 segundos.

5. O LED de status do sistema deve reacender. 1. Desconecte o cabo de energia e o cabo de rede.

2. Remova a capa externa da câmera desparafusando os três

parafusos indicados na figura e então removendo a capa externa da câmera.

3. Use um objeto pontiagudo como a ponta de uma caneta para pressionar e segurar o botão Carregar padrão rotulado abaixo enquanto pluga novamente o cabo de energia e o cabo de rede. Você pode restaurar a câmera às configurações padrão de fábrica usando a

interface de Web ou diretamente na câmera.

Usando a Interface de Web

Diretamente na Câmera:

7

Restaurando as Configurações Padrão da Fábrica

LED de status de energia LED de status

de rede LED de status do sistema

Carregar padrão
