Controlador AC Manual de Instalação e Operação

(1)

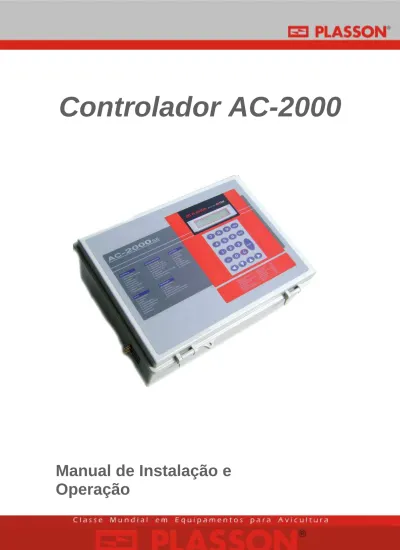

Controlador AC-2000

Manual de Instalação e

Operação

(2)

2

ÍNDICE

1. INFORMAÇÕES GERAIS... 3

1.1 Recursos... 3

1.2 Teclas de operação do controlador ... 3

1.3 Visor... 3

1.4 Teclas de Atalho ... 4

2. MENU DE INSTALAÇÃO ... 5

2.1 FIAÇÃO ELÉTRICA DE ALTA TENSÃO (Relés) ... 5

2.2 FIAÇÃO ELÉTRICA DE BAIXA TENSÃO (Terminais)... 6

2.3 AJUSTE DOS RELÉS ... 7

2.4 AJUSTE DOS SENSORES ... 8

3. MENU DE CONTROLE... 9

3.1 Temperatura (Menu 01)... 9

3.2 Umidade (Menu 03) ... 10

3.3 Cooling/Resfriamento da entrada de ar (Menu 04) ... 10

3.4 Ventilação (Menu 92)... 12

3.5 Nível Mínimo-Máximo (Menu 02) ... 14

3.6 Ajuste da Cortina de Entrada (Menu 95) ... 15

3.7 Iluminação (Menu 05) ... 17

3.8 Nebulizadores (Menu 09) ... 18

4. MENU DE GERENCIAMENTO DO LOTE ... 18

4.1 Mortalidade (Menu 11)... 18

4.2 Contagem de Aves (Menu 12)... 19

4.3 Dia do lote (Menu 14) ... 19

4.4 Número do lote (Menu 15)... 19

4.5 Novo Lote (Menu 16) ... 20

4.6 Reset de Alarme (Menu 17) ... 20

4.7 Teste de Alarme (Menu 18) ... 20

5. MENU DE DADOS HISTÓRICOS... 21

5.1 Temperatura (Menu 21)... 21 5.2 Umidade (Menu 22) ... 21 5.3 Balanças (Menu 23)... 22 5.4 Água (Menu 24) ... 22 5.5 Ração (Menu 25) ... 23 5.6 Alarmes (Menu 26) ... 23 5.7 Mortalidade (Menu 27)... 24 5.8 Aquecedores (Menu 28) ... 24

(3)

3

1. INFORMAÇÕES GERAIS

1.1 Recursos

12 saídas de relés

Caixa opcional de extensão para até 16 relés de saída

Até 6 sensores de temperatura

Até 3 sensores eletrônicos de umidade (2 Internos e 1 Externo)

Saída de velocidade variável dos exaustores (0 a 10 volts)

Regulador para iluminação (0 a 10 Volts)

Entradas digitais para medidor de água, alimentação, balança de aves, etc

Sensor de pressão estática (opcional)

Comunicação para computador

Saída de alarme

1.2 Teclas de operação do controlador

MENU: A tecla é usada para entrar e sair dos Menus.

ENTER: A tecla completa sua entrada ou seleção de menu. O AC-2000 reconhece

valores numéricos ao ajustar temperaturas, horários, etc. somente após você pressionar a tecla .

DEL: A tecla apaga erros de digitação.

SETAS: As teclas e movem através dos menus e ajudam a fazer seleções.

Em alguns casos você também pode usá-las para alterar valores.

NÚMEROS: As teclas Numéricas introduzem números e fazem escolhas nos menus numerados. 1.3 Visor

A figura abaixo mostra a tela principal do visor AC-2000. Se ocorrer um alarme, a tela alternadamente exibe a mensagem de alarme. Se os sensores forem desconectados, será apresentado “FALHA” na tela principal.

(4)

4 1.4 Teclas de Atalho

O controlador Plasson AC-2000 possui 6 teclas de atalho para informação rápida.

Na tela principal, aperte e segure uns dos botões entre 1 e 6 e terá algumas informações

importantes listadas abaixo:

Segurando a tecla 1: Mostra a temperatura desejada, temperatura de acionamento do

aquecedor e de permissão do resfriamento (Nebulização externa e interna).

Segurando a tecla 2: Mostra o status atual dos relés (asterisco = ligado , - = desligado ) .

Segurando a tecla 3: Mostra a temperatura e umidade externas.

Segurando a tecla 4 e 7: Mostra a temperatura de cada zona do aviário.

Segurando a tecla 5: Mostra a pressão estática atual e a pressão estática desejada.

(5)

5

2. MENU DE INSTALAÇÃO

2.1 FIAÇÃO ELÉTRICA DE ALTA TENSÃO (Relés)

OBS: NUNCA CONECTE A ALIMENTAÇÃO DO CONTROLADOR “JAMPEADA” COM A ALIMENTAÇÃO DOS RELÉS!

N NF

+

ALARME BATERIA 12V COM

-A ativação do sistema de alarme ocorrerá quando houver um circuito aberto

entre o N.A. e COM

CO N.

~

N

RPLP-1

Saída Entrada não protegida SISTEMA DE ALARME N CONTATOR TRIFÁSICO VENT N FRIO 1 CONTATOR TRIFÁSICO N CONTATOR TRIFÁSICO QUENTE 1 Terra

(6)

6

2.2 FIAÇÃO ELÉTRICA DE BAIXA TENSÃO (Terminais)

OBS: 1- NUNCA APROXIME OS CABOS DE ALTA TENSÃO COM OS CABOS DE BAIXA TENSÃO(SENSORES). ISSO PODE CAUSAR ERROS GRAVES NAS LEITURAS DOS SENSORES.

2- NÃO ESQUEÇA DE ATERRAR OS CABOS DOS SENSORES NA PARTE ESQUERDA DO CONTROLADOR!

~

N VER D E B R A N C O COMUNICAÇÃO PC SENSORES DE TEMPERATURA SENSORES DE UMIDADE ENTRADA P/ EXTENSÃO DE RELÉS BALANÇA BALANÇA -2-2

~

N SAÍDA 0-10V P/ DIMMER ILUMINAÇÃO SAÍDA 0-10V P/ INV. DE FREQUENCIA MEDIDOR DE ÁGUA MEDIDOR DE RAÇÃO ALARME DE EXCESSO DE RAÇÃO OU SENSOR DIREÇÃO DO VENTO B R A N C O B R A N C O P R E T O V E R M P R E T O V E R M V E R M P R E T O VER D E B R A N C O B R A N C O

(7)

7

2.3 AJUSTE DOS RELÉS

Para ajustar as funções de cada relé, vá ao Menu 93.

A tabela a seguir mostra a Layout dos Relés (Menu 93) padrão da Plasson para controladores com somente 12 relés e sem sensor de pressão estática.

Relé Descrição Código N.A/N.F

1 Grupo de Ventilação 1 1 0 2 Grupo de Ventilação 2 2 0 3 Grupo de Ventilação 3 3 0 4 Grupo de Ventilação 4 4 0 5 Grupo de Ventilação 5 5 0 6 Grupo de Ventilação 6 6 0 7 Aquecedor Zona A 9 0 8 Cooling 24 0 9 Abre Cortina 1 27 0 10 Fecha Cortina 1 28 0 11 Nebulizadores 39 0 12 Alarme 40 1

Obs.: Cada relé pode ser trocado por qualquer outra função. Para isto é só alterar o código de cada relé. A tabela a seguir mostra os códigos equivalentes para cada função.

Obs.: As zonas de aquecimento A, B, C, D, E e F estão relacionadas as zonas A, B, C, D, E e F dos sensores de temperatura de dentro do aviário.

Código Descrição

1 a 8 Grupos de Ventilação 1 a 8 respectivamente

9,11,13,49,51,53 Zonas de Aquecimento A, B, C, D, E, F respectivamente

24 Cooling(entrada de ar)

25 Iluminação

39 Nebulização

40 Alarme

27,28 Cortina 1: Abre, Fecha respectivamente

29, 30 Cortina 2: Abre, Fecha respectivamente

42,43 Cortina Túnel: Abre, Fecha respectivamente

37, 38

Cortina Automática (somente com sensor de pressão): Abre, Fecha

(8)

8

2.4 AJUSTE DOS SENSORES

Para ajustar a disposição dos sensores, vá ao Menu 94. De acordo com a localização da ligação do sensor no controlador, ele possui um número de identificação.

Ex: Temperatura: 1 a 6, Umidade: 1 a 3. Pressão estática interna: 4

A tabela a seguir mostra a Layout dos Sensores (Menu 94) padrão da Plasson para controladores com somente 2 sensores de temperatura e 1 de umidade sem sensor de pressão estática. Descrição Código Temp. Zona A 1 Temp. Zona B 2 Temp. Zona C 0 Temp. Zona D 0 Temp. Zona E 0 Temp. Zona F 0 Radiação Zona A 0 Radiação Zona B 0 Radiação Zona C 0 Temp. Externa 0 Umidade A 1 Umidade B 0 Umidade Externa 0 Pressão Estática 0

(9)

9

3. MENU DE CONTROLE

3.1 Temperatura (Menu 01)

O AC-2000 fornece espaço para até 10 programações com as correspondentes temperaturas desejadas. A temperatura de aquecimento controla a operação do aquecedor e a de resfriamento controla a permissão do sistema de nebulização externa e interna.

Ajustando a temperatura desejada no aviário:

1.Na tela principal, aperte seguido da tecla . 2.Pressione para confirmar.

3.Aparecerá a seguinte tela no visor:

4. O cursor se posicionará no dia do lote. Use as teclas númericas para escolher o dia e para confirmar pressione . .

5. O cursor agora passará a Temperatura Desejada. Use as teclas numéricas para escolher a temperatura e para confirmar pressione .

6. Para ajustar as temperaturas de acionamento do aquecedor e de permissão do resfriamento (nebulização), repita os mesmos procedimentos do ítem 5.

7. Para voltar a tela principal do controlador pressione duas vezes a tecla .

A programação para temperaturas de operação padrão recomendada pela PLASSON pode ser vista abaixo.

A programação para temperaturas de operação padrão recomendada pela PLASSON para aviários somente com NEBULIZADORES pode ser vista abaixo.

Programação Dia do lote Desejada (ºC) Aquecimento (ºC) Resfriamento (ºC) #1 1 32 31 40 #2 3 30 29 40 #3 7 28 27 38 #4 14 27 26 33 #5 21 25 22 32 #6 28 23 20 30 #7 35 22 19 29 #8 42 21 18 28

(10)

10

A programação para temperaturas de operação padrão recomendada pela PLASSON para aviários com COOLING E NEBULIZADORES pode ser vista abaixo.

Programação Dia do lote Desejada (ºC) Aquecimento (ºC) Resfriamento (ºC) #1 1 32 31 35 #2 3 30 29 34 #3 7 28 27 32 #4 14 27 26 29 #5 21 25 22 28 #6 28 23 20 27 #7 35 22 19 25 #8 42 21 18 24 3.2 Umidade (Menu 03)

O controlador AC-2000 possui um tratamento de umidade por ar fresco que aumenta o nível de ventilação se a temperatura estiver estável ou subindo lentamente e a umidade estiver acima da desejada. A umidade desejada dentro do aviário que a PLASSON recomenda é 65%.

Ajustando a umidade desejada no aviário:

1.Na tela principal, aperte seguido da tecla .

2.Pressione para confirmar.

4.O cursor se posicionará no valor da umidade desejada. Use as teclas numéricas para escolher o valor desejado e para confirmar pressione .

5. Para voltar a tela principal do controlador pressione duas vezes a tecla . 3.3 Cooling/Resfriamento da entrada de ar (Menu 04)

Antes de considerar a tabela de resfriamento, a temperatura deve exceder a temperatura de resfriamento do Menu 1. As 5 programações disponíveis são acionadas em todos os dias do

lote se elas forem permitidas pela temperatura de resfriamento do Menu 1.

Ajustando as temperaturas de resfriamento do aviário

(11)

11

5. O cursor se posicionará no horário desejado para começar o resfriamento. Use as teclas numéricas para escolher o horário e pressione para confirmar.

Obs.: Para o sistema funcionar independente do horário é necessário colocar no “Da Hora” 00:00 e no “Até a Hora” 23:59.

6. Para ajustar o horário de desligamento do resfriamento, siga os mesmo passos do ítem 5.

7. Aparecerá a seguinte tela no visor:

8. O cursor se posicionará na temperatura na qual o resfriamento começará a operar. Use as

teclas númericas para escolher a temperatura e para confirmar pressione .

9. Para ajustar a máxima umidade na qual o resfriamento pode operar, siga os mesmo passos

do ítem 8.

Obs.: Para o sistema funcionar permanentemente, sem timer de ciclo, colocar na opção “LIG(min)” 1.0 e na opção “DES(min)” 0.0.

11. O cursor se posicionará no tempo na qual o resfriamento ficará ligado, em minutos. Use as teclas númericas para escolher o tempo e para confirmar pressione .

12. Para ajustar o tempo na qual o resfriamento ficará desligado, em minutos, siga os mesmos passos do ítem 11.

No exemplo anterior, o resfriamento irá operar 0.5 minutos a cada 1.5 minutos quando a temperatura passar de 28,0 ºC e a umidade estiver abaixo de 85%. Pode haver mais programações (máximo 5) para mudança de tempo ligado e desligado, temperatura, umidade e horário de funcionamento.

Obs.: O resfriamento só pode ser ativado quando todas as seguintes condições forem atendidas: horário, temperatura (do Menu Resfriamento (04) e do Menu Temperatura (01)) e

umidade.

A tabela a seguir mostra a configuração padrão da Plasson do COOLING de entrada de ar para frangos de corte.

(12)

12 Programação Da Hora Até a Hora Da Temp. Até %

URa LIG(min) DES(min)

#1 00:00 10:00 24 85 2,0 8,0 #2 10:01 19:00 24 85 2,0 4,0 #3 19:01 23:59 24 85 2,0 6,0 #4 #5 3.4 Ventilação (Menu 92)

Obs.: Este Menu não aparece na parte frontal do painel e deve ser alterado somente por técnicos qualificados.

Configurando os níveis de ventilação:

Na tela principal, aperte seguido da tecla e . 2.Pressione para confirmar.

4. O cursor se posicionará na primeira coluna do primeiro nível de ventilação. Use as teclas

númericas para escolher o grupo de exaustores na primeira coluna e para confirmar pressione . e.

5. O cursor agora passará para a segunda coluna ainda do primeiro nível de ventilação. Use as teclas númericas para escolher o grupo de exaustores desta coluna e para confirmar pressione . . Se você quiser usar somente um grupo de exaustores, após a escolha do grupo na primeira coluna, pressione várias vezes até chegar à próxima tela.

7.O cursor se posicionará na opção “LIG” (tempo ligado), onde se estabelece o tempo de funcionamento do último ou mais alto grupo de exaustores de cada nível de ventilação (os grupos anteriores funcionaram continuamente). Use as teclas númericas para escolher o tempo (em minutos) e para confirmar pressione . .

(13)

13

8.O cursor se posicionará na opção “DES” (tempo desligado), onde se estabelece o tempo de

não funcionamento do último ou mais alto grupo de exaustores de cada nível de ventilação(os

grupos anteriores funcionaram continuamente). Use as teclas númericas para escolher o tempo (em minutos) e para confirmar pressione . .

Exemplo: No nível de ventilação 10 da tabela de ventilação da próxima página, os grupos 1 e 2 dos exaustores irão operar continuamente, e o grupo de exaustores 3 irá operar 1.0 minuto a cada 4.0 minutos e ele só poderá operar com a temperatura do aviário 2ºC acima da temperatura desejada(DIFF).

9. O cursor se posicionará na opção “DIFF” (diferença da temperatura desejada, do menu 01). Nesta opção você pode escolher com qual diferença entre a temperatura do aviário e a temperatura desejada que este nível de ventilação poderá começar a operar. Na opção “0.0”, o nível será acionado automaticamente pelo controlador conforme exemplo abaixo .

Exemplo: A temperatura desejada está ajustada em 25ºC. Se a temperatura do aviário alcançar 25,5ºC o próximo nível de ventilação irá ligar automaticamente. Se, após 3 minutos, a temperatura ainda assim ficar acima de 25,5ºC, o nível de ventilação aumentará para um próximo nível. Isso ocorrerá sucessivamente até que se alcance o nível máximo de ventilação para aquele dia estabelecido no Menu 02 ou a temperatura comece a abaixar.

10. Após isso, o cursor se posicionará no próximo nível e para ajustá-los siga os mesmos passos anteriores para todos os níveis restantes.

Obs.: Mesmo que o número de níveis usados seja menor que 20, o último nível ajustado deve ser repetido nos próximos níveis até o último nível (20). Caso contrário, o controlador pode desligar todos os grupos quando alcançar um nível maior que o máximo ajustado.

A tabela a seguir mostra a configuração dos níveis de ventilação padrão da Plasson para frangos de corte.

(14)

14

3.5 Nível Mínimo-Máximo (Menu 02)

Ajustando os níveis mínimos e máximos da ventilação do aviário para cada dia: 1.Na tela principal, aperte seguido da tecla .

3.Aparecerá a seguinte tela no visor: Nível de Ventilação Grupos de Ventilação Minutos Lig Minutos Deslig Dif 1 1 0 0 0 0 0 0 0 0.5 4.5 0 2 1 0 0 0 0 0 0 0 1.0 4.0 0 3 1 0 0 0 0 0 0 0 2.0 3.0 0 4 1 0 0 0 0 0 0 0 3.0 2.0 0 5 1 0 0 0 0 0 0 0 4.0 1.0 0 6 1 0 0 0 0 0 0 0 1.0 0.0 1.0 7 1 2 0 0 0 0 0 0 1.0 4.0 1.0 8 1 2 0 0 0 0 0 0 2.5 2.5 1.0 9 1 2 0 0 0 0 0 0 1.0 0.0 2.0 10 1 2 3 0 0 0 0 0 1.0 4.0 2.0 11 1 2 3 0 0 0 0 0 2.5 2.5 2.0 12 1 2 3 0 0 0 0 0 1.0 0.0 3.0 13 1 2 3 4 0 0 0 0 1.0 3.0 3.0 14 1 2 3 4 0 0 0 0 2.0 2.0 3.0 15 1 2 3 4 0 0 0 0 1.0 0.0 4.0 16 1 2 3 4 5 0 0 0 1.0 3.0 4.0 17 1 2 3 4 5 0 0 0 2.0 2.0 4.0 18 1 2 3 4 5 0 0 0 1.0 0.0 5_.0 19 1 2 3 4 5 6 0 0 2.0 2.0 5.0 20 1 2 3 4 5 6 0 0 1.0 0.0 6_.0 Ventilação Mínima Ventilação Túnel

(15)

15

5. O cursor agora passará ao nível de ventilação mínima desejada. Use as teclas numéricas para escolher o nível e pressione para confirmar.

6. Para ajustar o nível de ventilação máxima, siga os mesmos passos do ítem 5.

O AC-2000 fornece espaço para até dez programações com os valores mínimo e máximo correspondentes. No exemplo da figura anterior, o nível de ventilação não diminuirá de 1 e não passará de 1, do primeiro dia até haver uma nova programação que mude esta configuração. Por exemplo, se uma programação 2 estiver configurada para “dia do lote = 3” , a programação 1 irá funcionar até o dia 2 e apartir do dia 3 o controlador seguirá a programação 2.

A tabela a seguir mostra a configuração dos níveis de ventilação padrão da Plasson para frangos de corte.

3.6 Ajuste da Cortina de Entrada (Menu 95) 3.6.1 Quando não houver sensor de pressão estática

1.Na tela principal, aperte seguido da tecla e . 2.Pressione para confirmar.

3.Aperte várias vezes até aparecer a seguinte tela:

Programação Dia do Lote Nível

Mín. Nível Máx. #1 1 1 ₉ #2 8 ₃ ₁₂ #3 16 ₄ ₁₅ 4 # 22 5 18 5 # 28 ₅ ₂₀

(16)

16

4. O cursor se posicionará na porcentagem de abertura da cortina de entrada do primeiro nível de ventilação. Use as teclas númericas para escolher a porcentagem de abertura da cortina e pressione . .

5. Para selecionar a porcentagem de abertura de cada cortina de acordo com o nível de ventilação, siga os mesmos passos do ítem 4.

Obs.: O sistema de cortina é ajustado como 0% de abertura em todos os níveis nas cortinas

de 1 a 4, já que somente será usada a cortina “Túnel”, que é a cortina de entrada. A tabela padrão de abertura de cortina de entrada recomendada pela Plasson segue abaixo, mas é importante saber que cada aviário se comporta de maneira diferente, e esta tabela não pode ser seguida cegamente. Assim, é preciso de alguém especializado com equipamento de medição de pressão estática para ajustar os níveis de abertura da cortina de entrada corretamente.

Obs.: . É preciso medir o tempo total de fechamento e abertura da cortina de entrada e

colocá-los na respectiva cortina entrando no Menu 91.

3.6.2 Quando houver sensor de pressão estática (opcional).

Para configurar o nível da altura da cortina de entrada para cada nível de ventilação, quando há sensor de pressão estática, vá ao no Menu 8.

A tabela a seguir mostra a configuração padrão para o ajuste de cortina quando há sensor de pressão estática.

Descrição Valor

Temp. Ext.( Baixa Temp.) 20,0

Pressão (Baixa Temp.) 0,08

Temp. Ext.( Alta Temp.) 25,0

Pressão (Alta Temp.) 0,08

Alarme (Baixa Pressão) 0,02

Alarme (Alta Pressão) 0,20

Estágio Aberto(Segundos) 30 Estágio Fechado(Segundos) 30 Atraso (Segundos) 10 Histerese 0,01 Nível %1 %2 %3 %4 %Túnel 1…6 0 0 0 0 15 7...9 0 0 0 0 30 10...12 0 0 0 0 40 13...15 0 0 0 0 60 16 0 0 0 0 80 17...20 0 0 0 0 100

(17)

17 Obs.: Para o comando de fechamento da cortina com sensor de pressão estática, os códigos 37(abertura da cortina) e 38(fechamento da cortina) devem ser ajustados no Layout dos relés como vamos ver a seguir.

3.7 Iluminação (Menu 05)

Ajustando a iluminação do aviário

5. O cursor agora passará ao horário desejado para começar a iluminação. Use as teclas numéricas para escolher o horário e pressione para confirmar.

6. Para ajustar o horário de desligamento da iluminação, siga os mesmos passos do ítem 5.

8. O cursor se posicionará na intensidade na qual a iluminação irá operar. Use as teclas númericas para escolher a intensidade e para confirmar pressione .

O AC-2000 classifica o controle por ‘dia’, depois por ‘do horário’. No exemplo anterior, a iluminação a partir do dia 7 funcionará das 18:00 às 00:00 com intensidade de 20% até haver outra programação. Pode haver vários períodos de luz em cada dia de crescimento. Ele liga e desliga as luzes usando relés ou aceita dimmers controlados de 0 a 10 Volts para controlar a intensidade da luz.

Obs.: A intensidade de luz só funcionará se o controlador estiver ligado a um dimmer com entrada analógica para controle do mesmo.

(18)

18 3.8 Nebulizadores (Menu 09)

Obs.: Ver ítem 3.3, nas intruções para Coolling/Resfriamento de entrada de ar. As intruções se aplicam também ao menu Nebulizadores.

A tabela a seguir mostra a configuração padrão da Plasson da Nebulização da 1ª a 3ª

semana para aviários com COOLING para frangos de corte.

Obs.:Após a 3ª semana(dia 21), a temperatura da tabela deve ser alterada semanalmente de acordo com a temperatura desejada para acionamento da nebulização.

A tabela a seguir mostra a configuração padrão da Plasson da Nebulização para aviários

sem COOLING.

4. MENU DE GERENCIAMENTO DO LOTE

4.1 Mortalidade (Menu 11) Adicionando aves mortas:

1.Na tela principal, aperte seguido da teclas e . 2.Pressione para confirmar.

3.Aparecerá a seguinte tela no visor: Programação Da Hora Até a Hora Da Temp. Até %

#1 00:00 10:00 33 85 1,0 10,0 #2 10:01 19:00 33 85 1,0 4,0 #3 19:01 23:59 33 85 1,0 8,0 #4 #5 Programação Da Hora Até a Hora Da Temp. Até %

#1 00:00 10:00 28 85 1,0 10,0

#2 10:01 19:00 28 85 1,0 4,0

#3 19:01 23:59 28 85 1,0 8,0

#4

(19)

19

4.O cursor se posicionará no “adicionar à mortalidade”. Use as teclas númericas para escolher o número de aves mortas e para confirmar pressione . .

5.Para voltar a tela principal do controlador pressione duas vezes a tecla .

Entre com o número de mortalidade para manter a contagem do lote atualizada. Entre em algum horário do dia com a mortalidade, e o AC-2000 as calcula para contagens diárias na linha da soma diária. Se você introduzir a quantidade somente uma vez por dia, você pode colocá-la diretamente na linha do “somatório do dia.”

4.2 Contagem de Aves (Menu 12)

Adicionando o número de aves ao controlador:

1.Na tela principal, aperte seguido da teclas e .

2.Pressione para confirmar. 3.Aparecerá a seguinte tela no visor:

4. O cursor se posicionará no número de pintinhos aniciais. Use as teclas númericas para escolher o número de aves e para confirmar pressione . .

Ao entrar com as contagens da mortalidade diária, o AC-2000 mantém sua população de aves atualizada sob o número atual do visor.

4.3 Dia do lote (Menu 14) Editando dia do lote:

3. O cursor se posicionará no dia do lote. Use as teclas númericas para escolher a idade do lote e para confirmar pressione . .

4.Para voltar a tela principal do controlador pressione duas vezes a tecla . 4.4 Número do lote (Menu 15)

O Menu 15 mostra o número do lote. Este número guarda a informação de gerenciamento para cada grupo separadamente e pode ser copiado para o seu computador pessoal.

(20)

20

Editando número do lote:

3. O cursor se posicionará no número do lote. Use as teclas númericas para escolher o número do lote e para confirmar pressione . .

4.5 Novo Lote (Menu 16) Adicionando novo lote:

3. Pressione o teclado numérico para novo lote ou para continuar o mesmo e a tecla para confirmar.

4.Para voltar a tela principal do controlador pressione duas vezes a tecla . 4.6 Reset de Alarme (Menu 17)

Fazendo Reset do Alarme:

3. Para fazer o reset do relé do alarme, tecle . Para fazer o reset de todos os alarmes juntos, tecle .

4. Para confirmar, pressione a tecla .

4.7 Teste de Alarme (Menu 18) Testando o Alarme:

(21)

21

4. O cursor se posicionará no horário de teste. Use as teclas númericas para escolher o horário do teste e para confirmar pressione .

5. O cursor se posicionará no tempo de teste. Use as teclas númericas para escolher o tempo de teste (em segundos) e para confirmar pressione .

5. MENU DE DADOS HISTÓRICOS

5.1 Temperatura (Menu 21)

Vizualizando o histórico da temperatura do aviário:

1.Na tela principal, aperte seguido das teclas e . 2.Pressione para confirmar.

4. O cursor se posicionará no dia do lote . Use as teclas para escolher o dia do lote e ver as temperaturas correspondentes.

5.2 Umidade (Menu 22)

Vizualizando o histórico da umidade do aviário:

1.Na tela principal, aperte seguido da teclas e .

4. O cursor se posicionará no dia do lote . Use as teclas para escolher o dia do lote e ver a umidade relativa mínima, média e máxima correspondentes para cada dia.

(22)

22 5.3 Balanças (Menu 23)

Vizualizando o histórico de pesagem dos frangos do aviário:

4. O cursor se posicionará no dia do lote . Use as teclas para escolher o dia do lote e ver o peso médio, o número de contagens e o ganho de peso médio das aves correspondentes para cada dia.

5. Use a tecla para observar os dados das fêmeas e para ver os dados dos machos. 6. Para voltar a tela principal do controlador pressione duas vezes a tecla .

5.4 Água (Menu 24)

Vizualizando o histórico de consumo de água do aviário:

4. O cursor se posicionará no dia do lote . Use as teclas para escolher o dia do lote e ver o consumo de água e a diferença em relação ao dia anterior correspondente a cada dia.

Obs.: Só será possível esta informação se for instalado um medidor de água no controlador.

(23)

23 5.5 Ração (Menu 25)

Vizualizando o histórico de consumo de ração do aviário:

4. O cursor se posicionará no dia do lote . Use as teclas para escolher o dia do lote e ver o consumo de ração e a diferença em relação ao dia anterior correspondente a cada dia.

Obs.: Só será possível esta informação se for instalado a balança dos silos no controlador.

5.6 Alarmes (Menu 26)

Vizualizando o histórico de alarmes do aviário:

4. O cursor se posicionará no número do alarme. Use as teclas para vizualizar os dias, horários e códigos de erros de cada alerta.

5. Para voltar a tela principal do controlador pressione duas vezes a tecla . A tabela a seguir mostra o que significa cada código de erro, quando o alarme for acionado.

(24)

24 Tabela de Códigos do Alarme

Código Alarme

1 Baixa Temperatura 2 Alta Temperatura 3 Falha Temp., Zona A 4 Falha Temp., Zona B 5 Falha Temp., Zona C

6 Ultrapassagem do Alimentador 7 Baixa Pressão Estática

8 Alta Pressão Estática 9 Transbordo de Água 10 Escassez de Água 11 Falha de Sensor, Zona D 12 Falha de Sensor, Zona E 13 Falha de Sensor, Zona F 14 Teste de Alarme

15 Cartão incompatível 16 Falha de Pressão

O AC-2000 armazena os últimos 99 eventos de alarme. O Menu 17 permite liberar o relé de alarme, código de relé 40. Você pode liberar o relé de alarme para silenciar a sirene enquanto estiver resolvendo um problema.

5.7 Mortalidade (Menu 27)

Vizualizando o histórico de mortalidade do aviário:

4. O cursor se posicionará no dia do lote. Use as teclas para vizualizar a mortalidade de cada dia e a mortalidade acumulada .

5.8 Aquecedores (Menu 28)

Vizualizando o histórico do tempo ligado dos aquecedores:

(25)

25

4. O cursor se posicionará no dia do lote. Use as teclas para vizualizar o tempo dos aquecedores A, B e C, ligados, em minutos.

Observe que o AC-2000 mantém os tempos ligados do aquecedor somente para os aquecedores com códigos de relé 9, 11 e 13. Se você instalar seus aquecedores com outros códigos de relé, seu tempo não será registrado.

(26)
