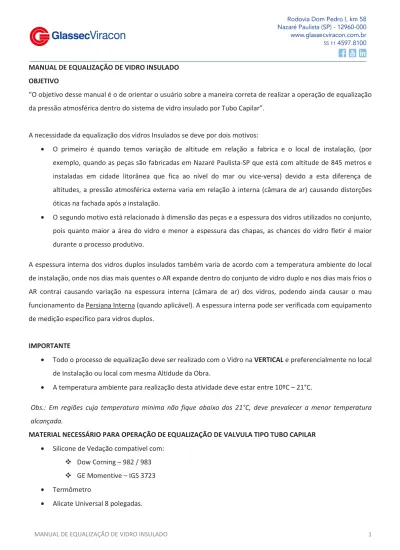

MANUAL DE EQUALIZAÇÃO DE VIDRO INSULADO OBJETIVO
“O objetivo desse manual é o de orientar o usuário sobre a maneira correta de realizar a operação de equalização da pressão atmosférica dentro do sistema de vidro insulado por Tubo Capilar”.
A necessidade da equalização dos vidros Insulados se deve por dois motivos:
• O primeiro é quando temos variação de altitude em relação a fabrica e o local de instalação, (por exemplo, quando as peças são fabricadas em Nazaré Paulista-SP que está com altitude de 845 metros e instaladas em cidade litorânea que fica ao nível do mar ou vice-versa) devido a esta diferença de altitudes, a pressão atmosférica externa varia em relação à interna (câmara de ar) causando distorções óticas na fachada após a instalação.
• O segundo motivo está relacionado à dimensão das peças e a espessura dos vidros utilizados no conjunto, pois quanto maior a área do vidro e menor a espessura das chapas, as chances do vidro fletir é maior durante o processo produtivo.
A espessura interna dos vidros duplos insulados também varia de acordo com a temperatura ambiente do local de instalação, onde nos dias mais quentes o AR expande dentro do conjunto de vidro duplo e nos dias mais frios o AR contrai causando variação na espessura interna (câmara de ar) dos vidros, podendo ainda causar o mau funcionamento da Persiana Interna (quando aplicável). A espessura interna pode ser verificada com equipamento de medição especifico para vidros duplos.
IMPORTANTE
• Todo o processo de equalização deve ser realizado com o Vidro na VERTICAL e preferencialmente no local de Instalação ou local com mesma Altidude da Obra.
• A temperatura ambiente para realização desta atividade deve estar entre 10ºC – 21°C.
Obs.: Em regiões cuja temperatura minima não fique abaixo dos 21°C, deve prevalecer a menor temperatura alcançada.
MATERIAL NECESSÁRIO PARA OPERAÇÃO DE EQUALIZAÇÃO DE VALVULA TIPO TUBO CAPILAR • Silicone de Vedação compativel com:
Dow Corning – 982 / 983 GE Momentive – IGS 3723 • Termômetro
Existem duas opções de posicionamento dos tubos, identifique qual das opções você recebeu e siga conforme abaixo:
MODO DE FAZER – Opção “T.C.01”:
Cada unidade de Vidro Insulado foi produzida com um Tubo Capilar “aberto” para fornecer a equalização da pressão durante o transporte e/ou adequação de pressão no local de instalação e deve ser Selado/Fechado conforme a exemplo a seguir:
Com a parte cortante do Alicate, corte 01 mm da ponta do tubo.
Após o corte na ponta do Tubo capilar, certifique-se de que o corte fechou totalmente a ponta do tubo.
Detalhe após o Corte de 01 mm no tubo
01 mm
Com a ponta do Alicate, amasse cuidadosamente 05 mm da ponta do Tubo Capilar.
Em seguida verifique a região amassada e certifique-se de que o tubo não foi danificado ou trincado. Se isto ocorrer repita a operação.
05 mm
05 mm
Certifique-se de que seja vedada qualquer entrada de ar
Após a equalização, posicione o Tubo Capilar no rebaixo na borda vidro.
Cubra o tubo com o Silicone.
MODO DE FAZER – Opção “T.C. 02”:
Cada unidade de Vidro Insulado foi produzida com um Tubo Capilar “aberto” para fornecer a equalização da pressão durante o transporte e/ou adequação de pressão no local de instalação e deve ser Selado/Fechado conforme a exemplo a seguir:
Após o corte na ponta do Tubo capilar, certifique-se de que o corte fechou totalmente a ponta do tubo.
Com a ponta do Alicate, amasse cuidadosamente 05 mm da ponta do Tubo Capilar.
Em seguida verifique a região amassada e certifique-se de que o tubo não foi danificado ou trincado. Se isto ocorrer repita a operação.
Detalhe após o Corte de 01 mm no tubo 05 mm 05 mm
Faça a aplicação do Silicone na ponta do Tubo Capilar cobrindo 10 mm da ponta do tubo.
Certifique-se de que seja vedada qualquer entrada de AR
PRECAUÇÕES:
Nunca remova o Tubo Capilar. Não corte o ou amasse o Tubo Capilar
IMPORTANTE:
É de extrema importancia a realização do procedimento acima para cada vidro insulado, pois caso a selagem dos tubos não seja feita adequadamente proporcionando a devida vedação, poderão ocorrer infiltrações de ar ou mesmo água após a instalação saturando gradativamente o dissecante interno (SILICA) do sistema.
Com isso ocorrerá o aumento da umidade interna do conjunto e consequente condensação desta umidade excessiva nas paredes internas da unidade comprometendo-a.
Por este motivo deve ser feita uma checagem visual minuciosa da vedação durante a instalação do produto, certificando-se que todos os vidros insulados tenham passado pelo procedimento.
O local de armazenamento deverá estar previamente reservado, devendo ser ventilado, isento de umidade e protegido de poeira, sol e chuva, ou seja, a área de estocagem deve estar sempre limpa, seca e arejada de modo que o Tubo Capilar jamais entre em contato com umidade ou agua antes do fechamento.
“O NÃO CUMPRIMENTO deste procedimento acarretará em perda da GARANTIA do produto.” Em caso de dúvidas pedimos por gentileza que entrem em contato conosco.
