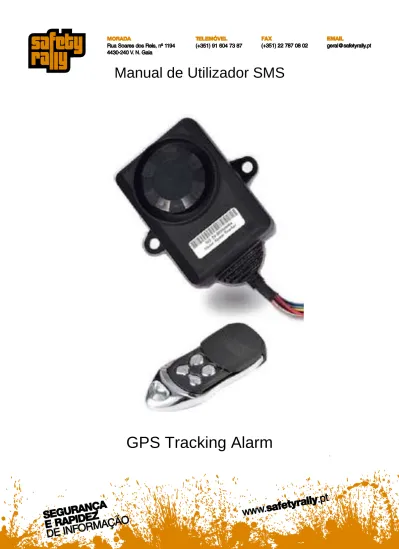

Manual de Utilizador SMS. GPS Tracking Alarm

(1)

Manual de Utilizador SMS

(2)

1. Utilização controlo remoto.

1.1. Operações do controlo remoto

Activar Alarme – Ao armar o alarme a sirene emite 1 vez caso tenha sinal GPS válido, e emite 3 vezes caso não tenha sinal GPS válido.

Desactivar Alarme – Ao desactivar o alarme a sirene emite 2 vezes. Silenciar Alarme – Desliga a sirene quando esta está activada.

Botão de Pânico – Em caso de pânico carregar no botão e a sirene

começa a tocar, quando se está num parque de estacionamento também serve para tentar verificar a proximidade.

2. Alarmes disponíveis.

2.1. A Unidade tem as seguintes funções de alarmes:

 Shake Alert - Quando o sensor de choque é activo com o alarme

activo;

 Illegal engine on alert – Quando a viatura se liga com o alarme activo (Ignição ilegal);

Activar Alarme

Desactivar Alarme Botão Pânico (sirene)

(3)

 Illegal Door open Alert – Quando é detectada a abertura de uma porta com o alarme activo;

 SOS help alert – Quando é premido o botão de pânico;

 Battery Tamper Alert – Quando é aberto o tampão de gasolina

com o alarme activo;

 GEO fencing break alert – Quando é quebrada a cerca

electrónica;

 Speed over alert – Quando a velocidade máxima definida é

ultrapassada;

 Moving Alert – Quando a ignição está desligada, automaticamente

é criada uma cerca electrónica configurável, caso esta seja violada é activo este alerta;

2.2. Tipo de alarme e método de notificação:

Evento VIP A VIP B VIP C Activa SIrene

Vibração 1 SMS Sim Porta Aberta 1 SMS 1 Chamada 1 SMS 1 Chamada 1 SMS 1 Chamada Sim Falta Corrente 1 SMS 1 Chamada 1 SMS 1 Chamada 1 SMS 1 Chamada Não Ignição ilegal 1 SMS 1 Chamada 1 SMS 1 Chamada 1 SMS 1 Chamada Sim SOS 1 SMS 1 Chamada 1 SMS 1 Chamada 1 SMS 1 Chamada Não

Cerca electrónica 1 SMS Não

Velocidade Excessiva 1 SMS Não

Movimento 1 SMS Não

3. Configuração da Unidade.

Na primeira utilização desta unidade é obrigatório definir os números VIP de forma a unidade tenha conhecimento a que números deve informar os alertas e alarmes.

(4)

Configuração efectuada por SMS:

3.1.Definir os números VIP é obrigatório pelo menos o número “VIP A”.

Função Formato de Envio Resposta SMS

Definir A, B, C *pass*Axxxx*Bxxxx*Cxxxx# Unarmed/Armed;A:xxxxxB:xxxxxC:xxxxx

3.2.Perguntar à unidade os números VIP definidos.

Quais números Defenidos

*pass*yy# Unarmed/Armed;A:xxxxxB:xxxxxC:xxxxx

3.3.Modificar a Password da unidade (A “pass” de fábrica é “1234”).

Modificar Pass *Old_pass*Exxxx# UPWD Has been Changed

3.4.Ajustar sensibilidade do sensor de choque.

Ajustar sensor Choque

*pass*VS*xxxx# Vibration Sensitivity xxxx

Exemplo de valores:

Xxxx=0001, significa muita sensibilidade Xxxx=5000, significa média sensibilidade Xxxx=9999, significa muito pouca sensibilidade

Nota: Quanto mais sensibilidade esteja seleccionada maior é a probabilidade de existirem falsos alarmes, como passar um autocarro, camião, etc.

(5)

3.5.Activar/Desactivar modo Poupança de bateria.

Activar *pass*SL*O# Sleep Open

Desactivar *pass*SL*C# Sleep Close

NOTA:

Em utilização normal a unidade consome aproximadamente 70mA; Em StandBy a unidade consome aproximadamente 50mA;

Com o modo de poupança de bateria activado a unidade consome aproximadamente 20mA;

No modo de poupança de energia a unidade:  Desliga GPS;

 Módulo GSM só fica apto para receber chamadas e SMS;  SMS e chamada “acorda” a unidade automaticamente.

3.6.Restaurar as configurações de fábrica.

Restaurar *pass*V# Factory Setting Recovered

(6)

3.7.Activar/Desactivar Alarme. Esta função está disponível por SMS ou pelo controlo remoto.

Activar *pass*S# Armed forcibly

Desactivar *pass*C# UnArmed

Com a função activa o modo de alarme é activo de forma a enviar alertas para os números VIP.

3.8.Pedir posição.

Web Link *pass*p#

http://maps.google.com/maps?hl=en&q=41.115454,-008.606355 Dados GPS *pass*GPSD# Time:03-08-2011,14:30:20, Speed:60km/h, 22.537222N,114.020948E 3.9.Utilização do imobilizador.

Imobilizar *pass*STOP# Immobilizer enabled;

(7)

3.10. Definir raio do alerta de movimento.

Definir *pass*move250# MOVE 250 alert on!

Alerta Move Alert:

http://maps.google.com/maps?hl=en&q=41.115454,-008.606355

Desligar *pass*move000#

O Raio que é permitido definir é compreendido entre 200-999 metros.

Nota:

 Para ser possível activar esta função é necessário que a unidade tenha sinal GPS válido (é necessário estar atento á sirene se somente toca 1 vez quando é activo)

 Este alerta poderá produzir falsos alarmes, nesse caso é necessário abrir o raio de detecção.



3.11. Ligar / Desligar o som da sirene.

Ligar *pass*sirenon# SIRENON OK

Desligar *pass*sirenoff# SIRENOFF OK

3.12. Aviso de corte de alimentação à unidade.

Função Formato de Envio Resposta SMS Falha de alimentação da unidade

Circuit Cut-off Alert:

(8)

3.13. Aviso de corte de SOS. Esta mensagem é enviado quando premido o botão de SOS da unidade.

SOS Highjack Alert:

3.14. Ignição Ilegal. Esta mensagem é enviada quando tentar ligar a viatura com o alarme activo

Ignição Ilegal

Engine On Alert :

3.15. Alarme de Porta Aberta. Esta mensagem é enviada quando tentar abrir a porta da viatura com o alarme activo

Função Formato de

Envio

Resposta SMS

Abertura de porta

Door Open Alert;

(9)

3.16. Alarme do sensor de Vibração. Esta mensagem é enviada quando a unidade detecta vibração com o alarme activo

Envio

Resposta SMS

Vibração Shake Alert:

Ligar sensor

*pass*h# Shake alert On

Desligar sensor

*pass*n# Shake alert OFF

3.17. Alarme de velocidade máxima ultrapassada. Esta mensagem é enviada quando a unidade detecta que a velocidade máxima é definida é ultrapassada Função Formato de Envio Resposta SMS Definir Velocidade máxima *pass*os120# 120Km/H Questionar o valor definido *pass*os# 120Km/H Velocidade máxima ultrapassada

*pass*n# Overspeed Alert;

3.18. Ouvir o que se passa na viatura. Neste caso envia-se o comando e a unidade não responde com SMS mas sim com uma chamada de voz para ser possível ouvir o som ambiente.

Envio

Resposta SMS

(10)

3.19. Definir a cerca electrónica.

GEO Setup *pass*GEODD.DDDD(N/S),DDD.DDDD(E/W);

DD.DDDD(N/S),DDD.DDDD(E/W)#

Geofence OK

Cancelar GEO *UPDWD*GEO00.0000N,

000.0000E;00.0000N,000.0

Geofence OK

GEO Alert GEO Fence Alert;

LINK

NOTA FINAL:

O cartão GSM não é da responsabilidade da Safety Rally, nem os custos despendidos em mensagens e chamadas. Todos estes são definidos pelos utilizadores desta forma são de sua responsabilidade.
