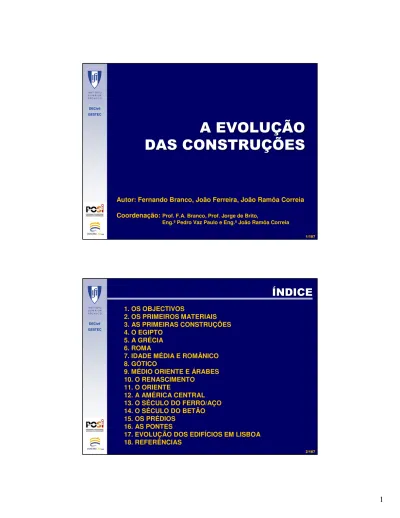

Autor: Fernando Branco, João Ferreira, João Ramôa Correia Coordenação: Prof. F.A. Branco, Prof. Jorge de Brito,
Eng.º Pedro Vaz Paulo e Eng.º João Ramôa Correia
DECivil GESTEC 2 2/187/187 1. OS OBJECTIVOS 2. OS PRIMEIROS MATERIAIS 3. AS PRIMEIRAS CONSTRUÇÕES 4. O EGIPTO 5. A GRÉCIA 6. ROMA
7. IDADE MÉDIA E ROMÂNICO 8. GÓTICO
9. MÉDIO ORIENTE E ÁRABES 10. O RENASCIMENTO 11. O ORIENTE 12. A AMÉRICA CENTRAL 13. O SÉCULO DO FERRO/AÇO 14. O SÉCULO DO BETÃO 15. OS PRÉDIOS 16. AS PONTES
17. EVOLUÇÃO DOS EDIFÍCIOS EM LISBOA 18. REFERÊNCIAS
Í
3 3/187/187
1. OS OBJECTIVOS
DECivil GESTEC CONSTRUIR...DESDE A PRÉ-HISTÓRIA QUE O HOMEM CONSTRÓI... ... HABITAÇÕES ... MONUMENTOS ... PONTES ...
1. OS OBJECTIVOS
1. OS OBJECTIVOS
3
DECivil GESTEC
5 5/187/187
TER CONSTRUÇÕES FUNCIONAIS
... HABITAÇÕESQUE ABRIGUEM A FAMÍLIA
... PONTESQUE PERMITAM VENCER OBSTÁCULOS
... ESTRADASQUE FACILITEM A DESLOCAÇÃO
DECivil GESTEC
6 6/187/187
TER CONSTRUÇÕES SEGURAS
... HABITAÇÕES QUE SUPORTEM OS VENTOS
... PONTES QUE SUPORTEM AS CARGAS
1. OS OBJECTIVOS
1. OS OBJECTIVOS
DECivil GESTEC
7 7/187/187
... HABITAÇÕES QUE NÃO SE DEGRADEM ... ESTRADAS QUE SUPORTEM O DESGASTE ... MONUMENTOS QUE FIQUEM PARA A
POSTERIDADE
DECivil GESTEC
2. OS PRIMEIROS
MATERIAIS
5
DECivil GESTEC
9 9/187/187
PARA CONSTRUIR É PRECISO ... ENGENHO ... E MATERIAIS ....
OS MATERIAIS EXISTENTES DESDE A
PRÉ-HISTÓRIAERAM OS QUE A NATUREZAOFERECIA ... ... A TERRA
... A PEDRA ... A MADEIRA
... AS FIBRAS VEGETAIS ... E FORAM ESTES OS MATERIAS QUE
CONSTRUÍRAM O PLANETA ATÉ AO SÉC. XVIII ...
DECivil GESTEC
10 10/187/187
2.1 CONSTRUIR COM TERRA
2. OS PRIMEIROS MATERIAIS
2. OS PRIMEIROS MATERIAIS
DECivil GESTEC
11 11/187/187
A TERRA É UM MATERIAL QUE SE APRESENTA NA NATUREZA QUER:
•SEM COESÃO... AREIAS
•QUER COM COESÃO ... ARGILAS
A TERRA UTILIZADA NA CONSTRUÇÃO TEM ARGILA, JÁ QUE ESTA LHE DÁ:
•MAIOR RESISTÊNCIA
•FACILIDADE DE MOLDAGEM
DECivil
GESTEC A RESISTÊNCIADA TERRA:
•É RAZOÁVEL EM COMPRESSÃO
•É REDUZIDA EM TRACÇÃO
2. OS PRIMEIROS MATERIAIS
2. OS PRIMEIROS MATERIAIS
7
DECivil GESTEC
13 13/187/187
ISTO ORIGINA A SUA UTILIZAÇÃO EM:
-ELEMENTOS VERTICAISTIPO MUROS,
PAREDES, ETC.
FUNCIONANDO BEM SUJEITA ÀS CARGAS
VERTICAIS…
DECivil GESTEC
14 14/187/187
… EMBORA FISSURANDOFACILMENTE COM
CARGAS HORIZONTAIS(SISMOS, VENTOS) OU
DEFORMAÇÕES DAS FUNDAÇÕES
2. OS PRIMEIROS MATERIAIS
2. OS PRIMEIROS MATERIAIS
DECivil GESTEC
15 15/187/187
A DURABILIDADEDA TERRA É REDUZIDA:
•DETERIORA-SE FACILMENTE SOB A ACÇÃO
DA CHUVA E VENTO
•OBRIGA A CONSERVAÇÃO PERMANENTE
COM APLICAÇÕES PERIÓDICAS DE REVESTIMENTOS PROTECTORES
DECivil GESTEC
APESAR DAS SUAS FRACAS CARACTERÍSTICAS, A TERRA FOI, AO LONGO DA HISTÓRIA,
O PRINCIPAL MATERIAL DA CONSTRUÇÃO,
SENDO AINDA HOJE MUITO UTILIZADA NOS PAÍSES MAIS POBRES
2. OS PRIMEIROS MATERIAIS
2. OS PRIMEIROS MATERIAIS
9
DECivil GESTEC
17 17/187/187
2.2 CONSTRUIR COM PEDRA
DECivil GESTEC
18 18/187/187
A PEDRA É UM MATERIAL COM AS SEGUINTES CARACTERÍSTICAS:
•BOARESISTÊNCIA ÀCOMPRESSÃO
•FRACARESISTÊNCIA ÀTRACÇÃO
•RESISTENTE À AGRESSIVIDADE AMBIENTAL
(MATERIAL DURÁVEL)
2. OS PRIMEIROS MATERIAIS
2. OS PRIMEIROS MATERIAIS
DECivil GESTEC
19 19/187/187
ISTO LEVA A QUE SEJA UTILIZADA ESSENCIALMENTE PARA REALIZAR
ELEMENTOS VERTICAISÀ COMPRESSÃO
(PAREDES, PILARES).
DECivil GESTEC
A SUA UTILIZAÇÃO PARA VENCER VÃOSCOMO
VIGASÉDIFICILE OBRIGA A PEDRAS DE
GRANDE ALTURA PARA REDUZIR AS TENSÕES DE TRACÇÃONA PARTE INFERIOR
2. OS PRIMEIROS MATERIAIS
2. OS PRIMEIROS MATERIAIS
11
DECivil GESTEC
21 21/187/187
A ALTERNATIVA PARA VENCER VÃOS SURGIU
COM O ARCOEM QUE OS ELEMENTOS DE
PEDRA SÃO POSTOS A TRABALHAR EM COMPRESSÃO
DECivil GESTEC
22 22/187/187
AS PEDRAS DE FORMATO IRREGULAR
EXISTENTES NA NATUREZA PERMITEM
REALIZAR PAREDESCOLOCANDO-AS UMAS
SOBRE AS OUTRAS.
2. OS PRIMEIROS MATERIAIS
2. OS PRIMEIROS MATERIAIS
DECivil GESTEC
23 23/187/187
INICIALMENTE NÃO HAVIA QUALQUER LIGAÇÃO
ENTRE AS PEDRAS (JUNTA SECA), O QUE AS
TORNAVA MUITO SENSÍVEIS AO EFEITO DOS SISMOS
DECivil GESTEC
AS PEDRAS DE FORMATO REGULAR
(APARELHADAS) OBRIGAVAM A UM GRANDE TRABALHO DE CORTE EM PEDREIRA E
POSTERIOR APARELHAMENTO, MAS A SUA
LIGAÇÃO ERA MUITO MAIS ESTÁVEL
2. OS PRIMEIROS MATERIAIS
2. OS PRIMEIROS MATERIAIS
13 DECivil GESTEC 25 25/187/187 A PEDRA É UM MATERIAL
MUITO DURÁVELPELO QUE
OS GRANDES MONUMENTOS QUE CHEGARAM AOS
NOSSOS DIAS SÃO EM PEDRA.
OS ANTIGOS TINHAM ESSA
NOÇÃOAO ESCOLHER
ESTE MATERIAL PARA OS MONUMENTOS QUE
QUERIAM QUE FICASSEM
PARA A POSTERIDADE DECivil GESTEC 26 26/187/187
2.3 CONSTRUIR COM
MADEIRA
2. OS PRIMEIROS MATERIAIS
2. OS PRIMEIROS MATERIAIS
DECivil GESTEC
27 27/187/187
A MADEIRA É UM MATERIAL MUITO ABUNDANTE,
E PORTANTO ECONÓMICO, COM AS SEGUINTES
CARACTERÍSTICAS:
- RESISTENTE(em compressão e tracção / flexão)
- FACILMENTE TRABALHÁVEL
- LEVE
- DETERIORA-SE FACILMENTE (fogo, humidade, fungos, insectos xilófagos, etc.)
DECivil
GESTEC A MADEIRA, COMO RESISTE BEM EM TRACÇÃO E
EM COMPRESSÃO, FOI UTILIZADA EM PILARES,
MAS ESSENCIALMENTE EM VIGASDAS
COBERTURAS:
- TEM UM BOM COMPORTAMENTO EM FLEXÃO
- ÉLEVEPARA SER COLOCADA NAS COBERTURAS
2. OS PRIMEIROS MATERIAIS
2. OS PRIMEIROS MATERIAIS
15
DECivil GESTEC
29 29/187/187
LIGAÇÃODAS PEÇAS DE MADEIRA:
- ENTALHE
- PREGOS DE COBRE E FERRO
- ATAMENTO COM FIBRAS VEGETAIS / CORDAS
DECivil GESTEC
30 30/187/187
A ESTRUTURA BASEDAS HABITAÇÕES DO TIPO PORTICADO(PILAR E VIGA) ERA DEPOIS
REVESTIDA COM ELEMENTOS VEGETAIS OU
TERRA, PARA CONFINAR O ESPAÇO DA HABITAÇÃO
2. OS PRIMEIROS MATERIAIS
2. OS PRIMEIROS MATERIAIS
DECivil GESTEC
31 31/187/187
UTILIZANDO O SEU BOM COMPORTAMENTO EM
FLEXÃO FOI TAMBÉM UTILIZADA EM PONTES
PARA VENCER VÃOS REDUZIDOS, UTILIZANDO
O MESMO CONCEITO DE PÓRTICO, COM
PILARES DE MADEIRA
DECivil GESTEC
A MADEIRA TERÁ SIDO MUITO UTILIZADA NA
CONSTRUÇÃO, MAS A SUA DETERIORAÇÃONÃO
PERMITIU QUE CHEGASSEM MUITOS EXEMPLOS DA ANTIGUIDADE ATÉ AOS NOSSOS DIAS
2. OS PRIMEIROS MATERIAIS
2. OS PRIMEIROS MATERIAIS
17
DECivil GESTEC
33 33/187/187
2.4 CONSTRUIR COM FIBRAS
VEGETAIS
DECivil GESTEC 34 34/187/1872. OS PRIMEIROS MATERIAIS
2. OS PRIMEIROS MATERIAIS
AS FIBRAS VEGETAIS PERMITEM REALIZAR
BASICAMENTE CABOS E TECIDOS.
SÃO CONHECIDOS OS CABOS DE CÂNHAMO, JUTA, AS LIANAS OU OS TECIDOS DE LINHO É UM MATERIAL QUE SÓ PERMITE SER
UTILIZADO EM TRACÇÃO, E É BASTANTE
DETERIORÁVEL, PELO QUE TEVE UTILIZAÇÕES MUITO ESPECÍFICAS.
UMA DAS PRINCIPAIS UTILIZAÇÕES FOI COMO
ELEMENTO DE LIGAÇÃODAS ESTRUTURAS (EM
DECivil GESTEC
35 35/187/187
COMO CABOS, NAS PRIMEIRAS PONTES
SUSPENSAS, DE QUE NOS CHEGARAM ALGUNS
EXEMPLOS DOS ANDES E DOS HIMALAIS
DECivil GESTEC
A UTILIZAÇÃO DAS FIBRAS EM TECIDOSDEU
ORIGEM À SUA UTILIZAÇÃO EM TENDAS E
COBERTURAS LEVES
2. OS PRIMEIROS MATERIAIS
2. OS PRIMEIROS MATERIAIS
19
DECivil GESTEC
37 37/187/187
AS FIBRAS VEGETAIS FORAM AINDA UTILIZADAS
COMO REVESTIMENTOS DE COBERTURAS,
COLOCADAS SOBRE UMA ESTRUTURA DE SUPORTE DE MADEIRA
Casa no Mali, Aldeia de Djiguibombo
DECivil GESTEC
38 38/187/187
INFELIZMENTE, SÃO RAROS OS EXEMPLOS QUE NOS CHEGARAM DA ANTIGUIDADE, JÁ QUE A
DURABILIDADEDESTE MATERIAL É MUITO
REDUZIDA.
2. OS PRIMEIROS MATERIAIS
2. OS PRIMEIROS MATERIAIS
DECivil GESTEC
39 39/187/187
ESTES 4 MATERIAIS (TERRA, PEDRA, MADEIRA E
FIBRAS VEGETAIS) CONSTITUEM A BASE DE
TODAS AS CONSTRUÇÕESATÉ AO SÉC. XVIII/XIX
(COM PEQUENOS MELHORAMENTOSPONTUAIS
EX: ARGAMASSAS DE LIGAÇÃO)
•FERRO FORJADO 1784 •CIMENTO PORTLAND 1844 •AÇO 1856 •BETÃO ARMADO 1867 •BETÃO PRÉ-ESFORÇADO 1886 •COMPÓSITOS POLIMÉRICOS 1940 DECivil GESTEC
3. AS PRIMEIRAS
CONSTRUÇÕES
21
DECivil GESTEC
41 41/187/187
AS GRUTAS NATURAISFORAM AS PRIMEIRAS HABITAÇÕES NA PRÉ-HISTÓRIA.
O MATERIAL PEDRA, COM A FORMA DE ARCO
ERA ESTÁVEL E CONFERIA SEGURANÇA AOS SEUS HABITANTES
DECivil GESTEC
42 42/187/187
AS GRUTAS ARTIFICIAISSURGIRAM POR
ANALOGIA, ESCAVADAS EM TERRA,
MANTENDO-SE A FORMA DO ARCOCOMO
SOLUÇÃO ESTÁVEL
3. AS PRIMEIRAS CONSTRU
DECivil GESTEC
43 43/187/187
NAS REGIÕES COM PEDRAESTA ERA
UTILIZADA PARA REALIZAR OS ELEMENTOS
VERTICAIS: BLOCOS DE PEDRA SOBREPOSTOS
SEM ARGAMASSA (JUNTA SECA).
A COBERTURAERA HABITUALMENTE FEITA
COM UM VIGAMENTO DE MADEIRA E COLMOA
SERVIR DE REVESTIMENTO
DECivil GESTEC
3. AS PRIMEIRAS CONSTRU
23
DECivil GESTEC
45 45/187/187
NAS REGIÕES COM FLORESTA:
-AS PAREDES FORAM TAMBÉM REALIZADAS
COM PRUMOS E VIGAS DE MADEIRASENDO A - COBERTURACOM VIGAMENTO DE MADEIRA E
COLMONA COBERTURA
DECivil GESTEC
46 46/187/187
MAS O MATERIAL MAIS UTILIZADOFOI A TERRA.
ESTA ERA AMASSADA E POSTA ENTRE TAIPAIS
DE MADEIRA QUE IAM CONSTRUINDO AS
PAREDESEM ALTURA -CONSTRUÇÃO EM TAIPA
-SENDO A COBERTURAREALIZADA COM
VIGAMENTO DE MADEIRAFORRADO A COLMO
OU TERRA
3. AS PRIMEIRAS CONSTRU
DECivil GESTEC
47 47/187/187
EM ALTERNATIVA, A TERRA ERA MOLDADA EM
BLOCOS PARALELEPIPÉDICOS, POSTOS A
SECAR AO SOL PARA ADQUIRIR RIGIDEZ.
ESTES BLOCOS (ADOBE)
ERAM ENTÃO UTILIZADOS PARA REALIZAR AS
PAREDES COM O CONCEITO CORRESPONDENTE AO DOS TIJOLOS. (MESOPOTÂMIA, DESDE CERCA DE 4000 AC) DECivil GESTEC
3. AS PRIMEIRAS CONSTRU
25 49 49/187/187
4. O EGIPTO
DECivil GESTEC 50 50/187/1874. O EGIPTO
4. O EGIPTO
Mastaba(túmulo)A CIVILIZAÇÃO EGÍPCIA (DE CERCA DE 3000 AC
ATÉ 30 AC), É A PRIMEIRA CIVILIZAÇÃO QUE NOS
DEIXOU GRANDES CONSTRUÇÕES
DECivil GESTEC 51 51/187/187 Kéops, Gizé Snefru, Dahshur FORMA, ALTURA DECivil GESTEC
4. O EGIPTO
4. O EGIPTO
27
DECivil GESTEC
53 53/187/187
Templo de Karnak, Luxor
Sapatas Capitéis Paredes Pilares (por troços, miolo mais pobre) DECivil GESTEC 54 54/187/187
4. O EGIPTO
4. O EGIPTO
Templo de Karnak, Luxor
Laje (vigas lado a lado, vãos curtos, secções grandes)
DECivil GESTEC
55 55/187/187
Templo de Karnak, Luxor
DECivil GESTEC
A CONSTRUÇÃO EM BLOCOS DE TERRASECOS
AO SOL FOI DESENVOLVIDA DE MODO A MELHORAR AS SUAS PROPRIEDADES,
ORIGINANDO O APARECIMENTO DO TIJOLO
OS EGÍPCIOS MISTURARAM PALHANA ARGILA,
O QUE PERMITIU QUE OS TIJOLOS, AO SECAR, NÃO FISSURASSEM COM TANTA FACILIDADE
4. O EGIPTO
4. O EGIPTO
29 DECivil GESTEC 57 57/187/187 DECivil GESTEC 58 58/187/187
4. O EGIPTO
4. O EGIPTO
Tijolos em adobe – nasceram na Suméria / Mesopotâmia Utilização de pequenos arcos em habitações
DECivil GESTEC
59 59/187/187
Conduta de esgotos pluviais. Tijolos formando arco.
DECivil GESTEC
4. O EGIPTO
4. O EGIPTO
31 61 61/187/187
5. A GRÉCIA
DECivil GESTEC 62 62/187/1875. A GR
5. A GRÉ
ÉCIA
CIA
Parténon, acrópole de Atenas (Séc. V a.c.) NOTA: GRÉCIA ANTIGA – 1000 a 800 AC – 323 AC
DECivil GESTEC 63 63/187/187 Pequenos vãos com lintéis em pedra (janelas e portas) Paredes de alvenaria de pedra Pisos em madeira… Casa particular em Atenas DECivil GESTEC
5. A GR
5. A GRÉ
ÉCIA
CIA
Capitéis decorativos e de apoio às vigas33
DECivil GESTEC
65 65/187/187
Templo de Zeus, Atenas
Capitéis decorativos e de apoio às vigas Vigas com elementos monolíticos paralelos (pp de cada peça ↓) DECivil GESTEC 66 66/187/187
5. A GR
5. A GRÉ
ÉCIA
CIA
DECivil GESTEC
67 67/187/187
Atenas (cobertura plana)
(vãos reduzidos) de apoio
DECivil GESTEC
35
DECivil GESTEC
69 69/187/187
DOMÍNIO MILITAR – GUARNIÇÕES, ESTRADAS, PONTES (VIII AC – 476 DC)
(80.000 km estradas principais, 400.000 km estradas secundárias)
DECivil GESTEC 70 70/187/187
6. ROMA
6. ROMA
Museu de Cartago (estaleiro de construção)Vitrúvio– livro “Sobre a Arquitectura” com materiais e técnicas de execução,
DECivil GESTEC
71 71/187/187
Coliseu (Roma)
ARCO CIRCULAR ROMANO (ABANDONO DAS VIGAS)
INVENÇÕES:CACHORRO E CAMBOTA (REUTILIZÁVEL → REUTILIZAÇÃO DO ARCO)
DECivil GESTEC
SOBRE A UTILIZAÇÃO DO ARCO
VANTAGENS:
•PODE SER CONSTRUÍDO A PARTIR DE PEQUENOS
ELEMENTOS(FACILIDADE DE TRANSPORTE/FABRICO)
•FUNCIONA EM COMPRESSÃO(IDEAL PARA A PEDRA)
DESVANTAGENS:
6. ROMA
6. ROMA
37 DECivil GESTEC 73 73/187/187 Tunísia DECivil GESTEC 74 74/187/187
6. ROMA
6. ROMA
CIRCOS/COLISEUS - CONSTRUÇÃO CIRCULAR
DECivil GESTEC 75 75/187/187 Coliseu, Roma Pisos em madeira… DECivil GESTEC
6. ROMA
6. ROMA
39
DECivil GESTEC
77 77/187/187
COLISEU NA TUNÍSIA – PAVIMENTO EM VIGAS DE MADEIRA(E NÃO EM ARCOS)
DECivil GESTEC 78 78/187/187
6. ROMA
6. ROMA
ARGAMASSA HIDRÁULICA→POZOLANA(CINZA VULCÂNICA) + CAL
Pozzuoli(Itália), localidade próxima ao Monte Vesúvio
Via Ápia, banhos romanos, Coliseu, Panteão,
aquedutos, como Pont du Gard no Sul de França.
Aditivos:Gordura animal, leite e sangue
DECivil GESTEC
79 79/187/187
CASA ROMANA NO ALENTEJO
(COBERTURA APOIADA EM SUCESSÃO DE ARCOS, SEM VIGAS)
DECivil GESTEC
6. ROMA
6. ROMA
41
DECivil GESTEC
81 81/187/187
Ponte de Alcântara (Espanha)
DECivil GESTEC 82 82/187/187
6. ROMA
6. ROMA
DECivil GESTEC 83 83/187/187 Aqueduto de Nimes DECivil GESTEC
6. ROMA
6. ROMA
43 85 85/187/187
7. MÉDIO ORIENTE E
ÁRABES
DECivil GESTEC 86 86/187/1877. M
7. MÉ
É
DIO ORIENTE E Á
DIO ORIENTE E
ÁRABES
RABES
IDADE MÉDIA
•Ocidente:
- Castelos
- Igrejas com abóbada de berço, nave rectangular
•Oriente: (Constantinopla, ocupada pelos turcos)
- Mesquitas com cúpulas, nave circular
DECivil GESTEC 87 87/187/187 DECivil GESTEC
7. M
7. MÉ
É
DIO ORIENTE E Á
DIO ORIENTE E
ÁRABES
RABES
Minaretes Cúpulae sucessão de construções em degraus e arcos botantes (resistência a IH)
45
DECivil GESTEC
89 89/187/187
Mesquita Azul (Istambul)
DECivil GESTEC
90 90/187/187
7. M
7. MÉ
É
DIO ORIENTE E Á
DIO ORIENTE E
ÁRABES
RABES
91 91/187/187
8. IDADE MÉDIA E
ROMÂNICO
DECivil GESTEC8. IDADE M
8. IDADE MÉ
ÉDIA E ROMÂNICO
DIA E ROMÂNICO
Estilo românico -Séc. XI a XIII
Construções militares:
Fortes, castelos, etc. (sem qualquer inovação tecnológica…)
47 DECivil GESTEC 93 93/187/187 Sé de Lisboa Construções religiosas:
Igrejas, mosteiros, etc.
Estilo românico -Séc. XI a XIII
DECivil GESTEC
94 94/187/187
8. IDADE M
8. IDADE MÉ
ÉDIA E ROMÂNICO
DIA E ROMÂNICO
– Tectos em abóbadas de berço
(sucessão de arcos circulares) – Grande espessura das paredes (IH)
⇒ ⇒⇒
⇒poucas janelas ⇒⇒⇒⇒construções escuras
– Consolidação das paredes por
contrafortes ou gigantespara dar sustentação ao edifício (menos frequente)
– Consolidação dos arcos por meio de arquivoltas(entrada das igrejas)
