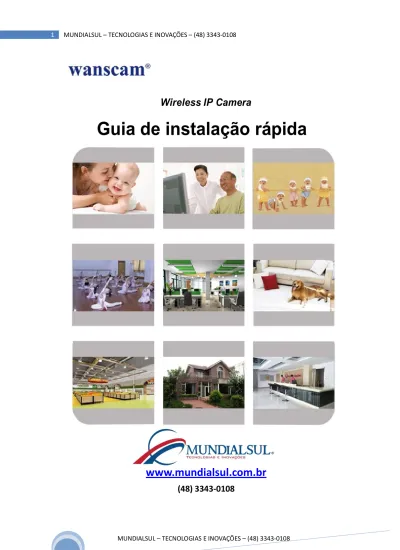

Wireless IP Camera
Guia de instalação rápida
www.mundialsul.com.br
Conteúdo da Caixa
●1X Camera IP ●1X Fonte 5V – 2A ●1X CD com Programa ●1X Certificado de Garantia ●1X Suporte para Fixação●1X Conjunto de Parafusos e Buchas
Características
1.Lente 720P HD
2.Acesso DDNS grátis e P2P 3.Suporta até 9 câmeras via Internet 4.Visualiza via Celulares
1º Passo: Instalação do Hardware
1. Instale a antena.
2. Conecte a fonte de alimentação.
3. Conecte sua câmera ao roteador wireless (Modem ou Switcher) com cabo de rede.
Conecte bem a antena na parte de trás da câmera, certifique-se de estar bem fixada. Ligue sua câmera em sue roteador, modem ou switcher com o cabo de rede.
Conecte o cabo de força e depois de um tempo, a luz de rede amarela na parte de trás Da câmera irá piscar e a câmera vai começar a se movimentar automaticamente.
A luz verde de energia vai ficar contínua. (Caso não ligue, verifique o cabo de rede se esta devidamente conectado)
2º Passo: Instalação do Software
Insira o CD no drive de CD do computador, abra o CD e instale o seguinte software :
1. ActiveX: Clique em “oPlayer”—“Next”—“Install”—“Finish”. (Este é apenas um plugin.)
2. Search Tool: Abra o CD e clique , a ferramenta de pesquisa será executado automaticamente. ( Não há necessidade de instalar. Você pode copiar esse software para o seu desktop.)
Cada câmera tem um endereço de IP fixo ou dinâmico. A ferramenta “Search Tool” é usada para identificar e modificar as informações e ip da câmera.
3° Passo: Login da Câmera
1. Abra o programa , e a tela a seguir irá aparecer.
Atenção:1. Mostra informações sobre o endereço IP do computador. 2. Mostra a lista de câmeras conectadas na rede.
3. Indica a informação de ebdereço IP da câmera.
Verifique em sua câmera se o “ Subnet M ask” , “ Gateway” , “ DNS Server” estão configurados corretamente com sua rede. Caso não esteja, modifique manualmente as informações e em seguida clique em “Apply”.
Clique para configurar automaticamente o endereço IP.
2. Após finalizar a configuração, de um duplo clique no endereço IP da câmera na área de busca ou clique no botão “Open”.
Em seguida, o navegador padrão será executado automaticamente, pedindo nome de usuário e senha.
Digite o nome de usuário e a senha correta, em seguida a tela de login irá aparecer (suporta até quatro visitantes simultâneos). Existem quatro maneiras de fazer o login:
Imagem do painel da câmera:
Se a instalação do ActiveX falhou, então você ainda não consegue ver um vídeo ao vivo, apenas uma tela preta, por favor não se esqueça de permitir que o plug-in ActiveX para executar quando solicitado. (Ferramentas-Opções da Internet-Security-Personalizado nível Habilitar todo o ActiveX.)
4° Passo: Configurar rede wirelees
1).Clique , acesse a página “Wireless LAN Settings” 2).Clique em “Scan” para listar as redes wifi.
3).Escolha a SSID (rede wifi) desejada.
4).Certifique-se que todos os parâmetros são os mesmos do seu roteador.
5).Clique em "Send", em seguida, a câmera irá reiniciar, aguarde um momento, desconecte o cabo de rede com cuidado.
6).Execute o Search Tool para verificar o endereço ip da câmera ou atualize o navegador.
5° Passo: Configurar DDNS
1).Clique , e abra a pagina “DDNS Service Settings”.
2).Escolha o servidor DDNS, o usuário de entrada e a senha do DDNS .
3).Clique em “Submit e em seguida no “Refresh”. Se estiver correto, vai aparecer “DDNS Succeed”.
Nota: Importante lembrar que a porta usada pela câmera, deverá estar devidamente liberada e configurada em seu roteador e modem, depois disso você vai conseguir acessar a câmera via DDNS assim como o exemplo:
http://
G1200
.
vipcam.org
(usuário) (servidor DDNS)
6° Passo: Configurar E-Mail e serviço de alarme
1). O serviço de email é um complemento para a função de alarme da câmera onde você configura um email para quando a câmera detecta movimento, a mesma dispara um email contendo em anexos, as imagens capturadas. Tome como exemplo o Gmail.
Precisa preencher as seguintes informações: Sender: Seu e-mail
Receiver: Seu e-mail ou outro
SMTP user: Nome de usuário do e-mail SMTP password: Senha do seu e-mail
Note: Esta função funciona quando a rede de acesso ip câmera. Quando você usa o Gmail, a porta deve ser 465, SSL deve ser TLS. O mais importante, certifique-se o seu Gmail permitiu SMTP.
. 2) Configurações de serviço de alarme, faça as mesmas configurações como na tela a seguir:
Se você pressionar a função de gravar na câmera, ele irá gravar durante 1 minuto após acionada .
Local record path: Define o local a ser armazenado os videos e imagens Record file length: Pelo menos 100MB
Record time length: Grava no mínimo 5 minutos e no máximo 120 minutos.
Reserved disk space: Quando o espaço em disco for menor que 200mb, o sistema para a gravação. Record cover: Sobrescreve os registros mais antigos quando não timer mais espaço para armazenar.
8 Passo: Cronograma de gravação
(
para HW0021, HW0024, com função de gravar em MicroSD card)
This sector is for SD card recording settings. When the SD card has been inserted, it will show the capacity of the card. But at first, you need to format it. It include: Record coverage, Record time, Timer recording. The settings are like following:
Record coverage: Apagar arquivos antigos quando o cartão SD está quase cheio. Record time: Criar um arquivo de vídeo a cada 10 minutos.
Timer recording: Defina o tempo, selecionar tudo, manter a gravação para o SD
9° Passo: Instalação PC Client e Mobile App
1. Para PC, instalar o progama no CD, adicione as câmeras dentro.
2. Para Android, copie o app “E-view” ao telefone, instale-o.
3. Para iPhone, iPad, vá para o App Store,buca wanscam” baixar “e-View”.
