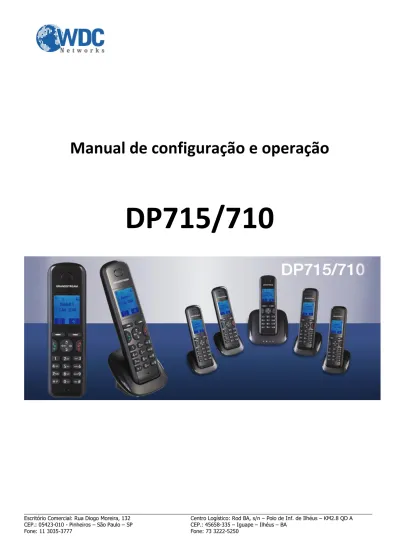

Manual de configuração e operação DP715/710

Manual de configuração e operação

Introdução:

Telefone IP sem-fio com a tecnologia DECT – 1 base + 4 ramais.

Especificações Técnicas:

Linhas:

Até 5 linhas SIP por sistema, sendo independentes por handset.

Comunicação wireless:

DECT/GAP – frequência de 1910 a 1920 MHz, 60 canais para transmissão, 10 mW de potência de saída por

canal e área de cobertura de até 50 m em ambiente fechado e até 300 m em ambiente aberto.

Display:

Tela de 1,7” LCD FSTN com cor de fundo azul.

Funcionalidades:

Bloqueio ou indicação de nº de origem, chamada em espera, flash, transferências assistida e cega,

encaminhamento, não perturbe e conferência a 3.

Gerenciamento:

Via interface web ou menu de voz;

Atualização de firmware Via HTTP/TFTP;

Provisionamento automático ou manual;

Suporta QoS IEEE 802.1p/Q com tag VLAN em camada 2 e QoS em camada 3 (ToS, DiffServ, MPLS);

Áudio:

Suporta os codecs G.723.1, G.729A/B, G.711 (PLC, VAD/CNG), G.726-32 e iLBC.

Rede:

Uma porta de rede 10/100 Mbps com PoE;

Segurança:

HTTP, HTTPS e SRTP/TLS.

Características Físicas:

Umidade 85% sem condensação;

Temperatura 0 – 40ºC;

Configuração via Web Browser:

O GXV3175 possui um servidor Web integrado que responde a requisições HTTP/HTTPS. O HTML integrado

possibilita o usuário a configurar o telefone IP através e um Web Browser como o Google Chrome ou o

Mozilla Firefox.

Acessando a página de configuração:

1- Conecte seu computador e o telefone na mesma rede. Certifique-se de que ambos estejam no

switch da mesma rede pré estabelecida.

2- Confirme que o telefone esteja ligado e confira o endereço IP que lhe foi atribuído (pressionando

*** e em seguida 02) através de um DHCP server.

3- Abra um Web Browser no seu computador.

4- Digite o endereço IP do telefone no campo endereço.

5- Entre com a senha “admin”:

Definições

Página STATUS: Mostra quais e quantas contas estão configuradas e registradas/não-registradas, além das

informações sobre firmware, hardware, IP, modelo, etc.

OBS.: por padrão de fábrica, o handset que já acompanha a base (DP715) já vem registrado na base.

Portanto, o registro manual é somente necessário para o modelo DP710, que é somente o handset.

Agora indicaremos como fazer uma configuração padrão, autenticando um ramal em um servidor SIP:

Aba PROFILE 1: informar o IP ou URL conta do servidor, como indicado no exemplo abaixo. Inserir também,

Incluindo o(s) ramal(is): na aba “HANDSETS”, é onde os ramais devem ser configurados, como mostra o

exemplo abaixo:

Voltando as Configurações para o Padrão de Fábrica:

Cuidado:

Toda configuração previamente definida será apagada! É importante fazer um backup do arquivo

de configuração ou das imagens das telas. Há duas possibilidades de resetar o equipamento, via interface

web e via menu do display LCD. Abaixo como fazer via interface web, na aba “BASIC SETTINGS”:

Instruções: basta escolher o tipo de reset e clicar no botão “RESET”

Atualização de firmware: para atualizar o firmware, basta escrever a URL do servidor da Grandstream

(firmware.grandstream.com) no campo indicado abaixo, na aba “ADVANCED SETTINGS” e reiniciar o

equipamento no botão “REBOOT”, no final da página:
