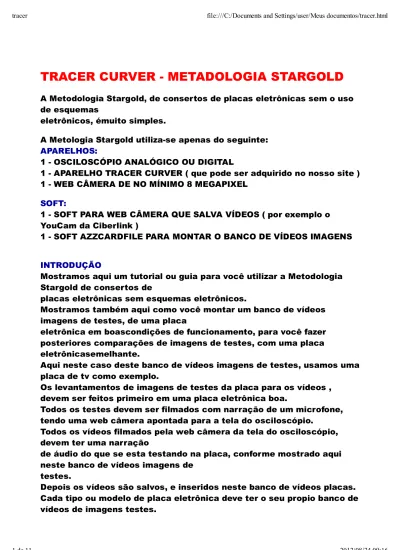

TRACER CURVER - METADOLOGIA STARGOLD
A Metodologia Stargold, de consertos de placas eletrônicas sem o uso de esquemas
eletrônicos, émuito simples.
A Metologia Stargold utiliza-se apenas do seguinte: APARELHOS:
1 - OSCILOSCÓPIO ANALÓGICO OU DIGITAL
1 - APARELHO TRACER CURVER ( que pode ser adquirido no nosso site ) 1 - WEB CÂMERA DE NO MÍNIMO 8 MEGAPIXEL
SOFT:
1 - SOFT PARA WEB CÂMERA QUE SALVA VÍDEOS ( por exemplo o YouCam da Ciberlink )
1 - SOFT AZZCARDFILE PARA MONTAR O BANCO DE VÍDEOS IMAGENS INTRODUÇÃO
Mostramos aqui um tutorial ou guia para você utilizar a Metodologia Stargold de consertos de
placas eletrônicas sem esquemas eletrônicos.
Mostramos também aqui como você montar um banco de vídeos imagens de testes, de uma placa
eletrônica em boascondições de funcionamento, para você fazer posteriores comparações de imagens de testes, com uma placa eletrônicasemelhante.
Aqui neste caso deste banco de vídeos imagens de testes, usamos uma placa de tv como exemplo.
Os levantamentos de imagens de testes da placa para os vídeos , devem ser feitos primeiro em uma placa eletrônica boa.
Todos os testes devem ser filmados com narração de um microfone, tendo uma web câmera apontada para a tela do osciloscópio.
Todos os vídeos filmados pela web câmera da tela do osciloscópio, devem ter uma narração
de áudio do que se esta testando na placa, conforme mostrado aqui neste banco de vídeos imagens de
testes.
Depois os vídeos são salvos, e inseridos neste banco de vídeos placas. Cada tipo ou modelo de placa eletrônica deve ter o seu propio banco de vídeos de imagens testes.
DIVERSOS TIPOS DE PLACAS
EXISTEM BILHÕES DE PLACAS ELETRÔNICAS DIVERSAS, QUE VOCÊ PODERÁ CONSERTAR SEM O USO DE ESQUEMAS ELETRÔNICOS. OUSANDO A METODOLOGIA STARGOLD.
Basta apenas você ter uma placa em perfeitas condições de funcionamento, e fazer o banco de
vídeos imagens de testes dela, para poder comparar com as imagens de testes de uma placa
com defeito.
Isto é feito apenas uma única vez, e nada mais.
ABAIXO UMA AMOSTRA DE VÁRIOS MODELOS DE PLACAS ELETRÔNICAS:
Click nos links abaixo para ve-las. PLACA BRASTEMP http://yfrog.com/47placasssbj PLACA BRASTEMP http://yfrog.com/2gplacasssej PLACA BRASTEMP http://yfrog.com/jqplacassscj placa-play-slyn-7006 http://yfrog.com/0iplacaplayslyn7006comcarj placa do notebook-toshiba-satellite-a205 http://yfrog.com/gvconsertoplacamedonoteboj central placa motor de porto-eletronico
http://yfrog.com/necentralplacamotordeportj placa de drive nintendo
http://yfrog.com/g9placadedrived3v2pnintenj
ALGUMAS DAS APLICAÇÕES DAS PLACAS ELETRÔNICAS:
01 - eletrodomésticos em geral 02 - equipamentos militares 03 - equipamentos médicos 04 - equipamentos hospitalares 05 - equipamentos navais 06 - equipamentos aeronáuticos 07 - equipamentos industriais 08 - equipamentos automotivos
09 - equipamentos agrícolas 10 - equipamentos frigoríficos 11 - fornos e aquecedores
12 - equipamentos de agro pecuária 13 - equipamentos de irrigação
14 - equipamentos de controle de maquinas 15 - tornos cnc
16 - controles analógicos e digitais 17 - controles industriais
18 - paineis eletrônicos industriais 19 - paineis de instrumentos digitais 20 - equipamentos de gas e petróleo 21 - maquinas agrícolas
22 - maquinas industriais
23 - equipamentos de iluminação
24 - equipamentos de controle de trânsito 25 - equipamentos de metros e trens
26 - equipamentos de mineração
27 - equipamentos de usinas de açúcar e álcool 28 - equipamentos de usinas elétricas
29 - equipamentos de estações de rádios e tv 30 - equipamentos de estúdios de gravação 31 - aparelhos de tv em geral
32 - aparelhos de rádios
32 - aparelhos de som em geral 33 - vídeos games em geral 34 - telefones celulares 35 - computadores em geral 36 - monitores em geral 37 - impressoras em geral 38 - modens
39 - equipamentos de testes em geral 40 - equipamentos de elevadores em geral 41 - equipamentos de segurança e vigilância 42 - equipamentos telefônicos e pabx
43 - centralinas automotivas 44 - nobrecks
45 - fontes chaveadas em geral 46 - controles lógicos programáveis 47 - controles remotos
48 - robos e robóticas 49 - alarmes em geral
50 - automatização industrial 51 - módulos eletrônicos em geral
52 - paineis eletrônicos em geral
E em outras centenas de aplicações diversas..
TESTANDO COMPONENTES ELETRONICOS
Com a Metodologia Stargold, você pode testar o funcionamento de qualquer componentes
eletrônicos individualmente no circuito, ou fora do circuito. Usando apenas o seguinte:
1 - um osciloscópio analógico ou digital.
2 - um Tracer Curver ( que pode ser adquirido no nosso site ). 3 - uma WebCam de no mínimo 8 megapixel.
4 - um computador ( de preferência um notebook ). 5 - um soft para webcam que salva vídeos.
6 - um soft AzzCardFile ( para montar este banco de vídeos imagens de testes ).
Os softs são gratuitos e podem ser baixados direto da internet. A aplicação da Metodologia Stargold é de baixissimo custo, e de altíssima eficiência.
Os componentes eletrônicos são testados, com baixissimas correntes e tensões elétricas, o que
evita o seu dano.
Fazer testes em componentes elétricos e eletrônicos em geral. Neste caso você deverá ter um componente semelhante em boas condições de funcionamento para as
devidas comparações de imagens de testes, ou um banco de vídeos imagens de testes do devido
componente.
Como por exemplo: 1 - resistores 2 - pontenciometros 3 - trimpots 4 - ldr 5 - capacitores 6 - eletroliticos 7 - bobinas 8 - transformadores 9 - reles 10 - diodos 11 - zeners 12 - diac 13 - tiristor 14 - triac 15 - transistores em geral 16 - transistores mosfet
17 - foto diodos
18 - motores e micromotores 19 - cristais
20 - fusíveis
Em circuitos integrados, ou chips em geral, tanto analógicos como nos digitais.
Neste caso você deverá ter um componente semelhante em boas condições de funcionamento para as
devidas comparações de imagens de testes, ou um banco de vídeos imagens de testes do devido
componente. MÉTODO 1:
Neste caso liga-se a ponta negativa do Tracer Curver no terminal de massa do chip, e com
a ponta positiva do Tracer Curver, ir tocando cada terminal do chip, e comparar as imagens de
testes com as do banco de vídeos imagens de testes do devido componente, ou com um componente
semelhante. MÉTODO 2:
Neste caso liga-se a ponta de prova negativa Tracer Curver no terminal 01 do chip, e com
a ponta deprova positiva, toca-se no terminal 02 do chip e compare as imagens, com as do banco de
vídeos imagens,ou com um componente semelhante.
Depois toca-se no terminal 03 do chip, e compare as imagens, com as do banco de vídeos imagens.
E assim sucessivamente com os demais terminais do chip.
Depois, liga-se a ponta de prova negativa Tracer Curver no terminal 02 do chip, e com a ponta de prova
positiva, toca-se no terminal 03 do chip e compare as imagens, com as do banco de vídeos imagens, ou
com um componente semelhante.
Depois toca-se no terminal 04 do chip, e compare as imagens, com as do banco de vídeos imagens.
E assim sucessivamente com os demais terminais do chip. Testes em chips como por exemplo:
1 - chips de fontes chaveadas
2 - chips de microprocessadores em geral 3 - chips de potência mosfet
4 - chips de controle
5 - chips analógicos digitais
7 - chips de memória
Em terminais de módulos eletrônicos em geral.
Neste caso você deverá ter um componente semelhante em boas condições de funcionamento para as
devidas comparações de imagens de testes, ou um banco de vídeos imagens de testes do devido
componente. MÉTODO 1:
Neste caso liga-se a ponta negativa do Tracer Curver no terminal de massa do modulo, e com a ponta
positiva do Tracer Curver, ir tocando cada terminal do modulo, e
comparar as imagens de testes com as do banco de vídeos imagens de testes do devido componente, ou com um componente
semelhante. MÉTODO 2:
Neste caso liga-se a ponta de prova negativa Tracer Curver no terminal 01 do modulo, e com a ponta de prova positiva, toca-se no terminal 02 do modulo e compare as imagens, com as do banco
de vídeos imagens, ou com um componente semelhante.
Depois toca-se no terminal 03 do chip, e compare as imagens, com as do banco de vídeos
imagens, ou com um componente semelhante.
E assim sucessivamente com os demais terminais do modulo.
Depois, liga-se a ponta de prova negativa Tracer Curver no terminal 02 do modulo, e com a ponta de
prova positiva, toca-se no terminal 03 do modulo e compare as imagens, com as do banco
de vídeos imagens, ou com um componente semelhante.
Depois toca-se no terminal 04 do modulo, e compare as imagens, com as do banco de vídeos imagens, ou com um componente semelhante. E assim sucessivamente com os demais terminais do modulo.
como por exemplo:
1 - em centralinas automotivas
2 - em módulos automotivos em geral
3 - em módulos de maquinas e equipamentos em geral 4 - em paineis elétricos e eletrônicos em geral
5 - em paineis de instrumentos em geral Em chicotes e fiações elétricas em geral
Neste caso você deverá ter um componente semelhante em boas condições de funcionamento para as
devidas comparações de imagens de testes, ou um banco de vídeos imagens de testes do devido
como por exemplo:
1 - chicotes automotivos em geral
2 - chicotes de maquinas e equipamentos em geral 3 - chicotes de paineis elétricos e eletrônicos em geral Em conectores elétricos em geral
Neste caso você deverá ter um componente semelhante em boas condições de
funcionamento para as devidas comparações de imagens de testes, ou um banco de vídeos imagens de testes do devido componente, ou com um componente semelhante.
como por exemplo:
1 - conectores de módulos eletrônicos
2 - conectores de paineis elétricos e eletrônicos em geral
3 - conectores de componentes elétricos e eletrônicos em geral 4 - conectores de paineis elétricos e eletrônicos
5 - conectores de maquinas e equipamentos em geral
Como você pode notar, com a Metodologia Stargold, você pode testar qualquer componente elétrico
ou eletronico, ou criar qualquer banco de vídeos imagens de testes de qualquer componente elétrico ou
eletronico, e inclusive de módulos eletrônicos e seus circuitos, para posteriormente, efetuar os seus
diagnósticos em componentes, módulos, ou placas eletrônicas semelhantes.
Esta simples e eficiente metodologia irá revolucionar os sistemas de diagnósticos em placas eletrônicas em geral no mundo todo.
Aguarde e verá...!!!
COMPARAÇÃO DE IMAGENS
Quando você for testar uma placa semelhante com defeito, você deve comparar as imagens da placa boa, contida nos vídeos, com as
imagens de osciloscópio da placa com defeito.
Caso haja uma diferença entre as imagens mostradas no vídeo especifico, com a da imagem do osciloscópio obtida da placa com defeito, então fica caracterizado um defeito neste ponto de teste. Para usar e comparar as imagens deste banco de vídeos imagens de testes, você deve trazer a imagem do osciloscópio, e coloca-la ao lado do vídeo reproduzindo, ou seja lado a lado.
Usar as funções de Play e Pause do vídeo para ir vendo e escutando as narrações, e efetuando as
medições na placa ruim. CRIAR ITENS
Quantos mais itens você poder criar, melhor será.
Insira cada respectivo vídeo no seu respectivo item Procure dividir a placa em setores, ou circuitos, pois isto facilita na criação de itens, e também ajudará nos posteriores diagnósticos.
ESCOLHER E ABRIR OS ITENS DO BANCO DE VÍDEOS
Escolha o item do seu interesse que contem o vídeo, e click no quadradinho para abrir o
item na tela do computador.
MARCAÇÃO DOS COMPONENTES DA PLACA
Se a placa que você esta efetuando os testes não possuir as marcações dos componentes, ou seja não
indica o nome do componente no circuito, então escanei a placa em um scanner de mesa ou em uma
impressora multifuncional.
Grave a foto da placa escanoada e transfira a foto, para um editor de imagens do tipo MsPaint do Windows, e marque os componentes. Como por exemplo: T1, CI 01, conector 01, ponto de teste 01, C01, R021, e assim por diante.
Depois salve novamente o arquivo da foto marcada, e transfira a foto para este banco de vídeos.
Também Você deve imprimir a foto da placa escanoada e já marcada com a posição dos componentes, em um papel para lhe auxiliar nos testes.
Voce também poderá filmar a placa se desejar, com as suas devidas narrações sonoras, conforme mostrado aqui neste banco de vídeos imagens de testes.
MARCAR LADOS DA PLACA
Marque com uma caneta retroprojetora os 4 lados da placa, ou seja lado 1, lado 2, lado 3, lado 4.
Assim Você fica sabendo qual é o lado do terminal do componente Você esta efetuando o
teste.
Por exemplo: resistor R201 lado 1, resistor R201 lado 3. NARRAÇÃO SONORA DOS VÍDEOS
Os vídeos de testes de imagens devem ter uma narração lenta, ou seja deve se mostrar a
imagem na tela do osciloscópio no mínimo 15 segundos cada imagem, e contendo a sua narração sonora.
Isto permite que você manipule os comandos Play e Pause dos vídeos com conforto, precipalmente se os vídeos estão colocados em um
telefone celular do tipo Smartfone.
O ideal é que cada vídeo não dure mais que 25 minutos de reprodução. PREPARAR A PLACA
Você deverá preparar a placa para teste.
O ideal é que você desconecte todos os conectores da placa, e também qualquer fiação ligada na placa.
Caso não seja possível, anote então o que esta conectado na placa boa, e faça o mesmo com a placa ruim.
Caso contrario poderá haver diferença nas imagens obtidas entre uma placa conectada, com uma placa
desconectada.
REPRODUTOR DE VÍDEOS
Qualquer reprodutor de vídeos serve.
O ideal é utilizar o programa Windows Média Player para reproduzir os vídeos de imagens testes.
Este player de vídeo permite você efetuar vários ajustes como: 1 - tamanho da tela do vídeo.
2 - controles de brilho, contraste
3 - colocar a tela do vídeo em qualquer lugar. SIGNIFICADO DAS IMAGENS
Imagem de tela sendo uma linha vertical significa curto para a massa, ou terminal de componente ligado
na massa.
Deve-se testar com o multimetro esta possibilidade.
Quando os dois terminais de um mesmo componente apresentam uma imagem de linha vertical, isto
significa que provavelmente o componente esta em curto. Deve-se testar com o multimetro esta possibilidade.
Imagem de tela sendo uma linha horizontal significa circuito aberto, ou de alta resistência para a massa,
ou o ponto de teste tem uma alta resistência ohmica para a massa. Deve-se testar com o multimetro esta possibilidade.
Quando os dois terminais de um mesmo componente apresentam uma linha horizontal, isto significa que
provavelmente o componente esta aberto, ou então possui uma alta resistência ohmica.
Deve-se testar com o multimetro esta possibilidade.
Imagem de tela sendo um circulo, ou sendo uma parábola, isto significa que neste ponto possui ligado um capacitor eletrolitico.
Geralmente os testes individuais de um eletrolitico formam uma imagem em formato de circulo ou
Quando se testa o invólucro metálico de um eletrolitico, geralmente temos uma imagem em formato de
circulo ou parábola conforme a capacidade do eletrolitico, indicando que o eletrolitico esta bom
SOFT PARA A WEBCAMERA
Qualquer soft de Webcamera que salva os vídeos serve.
Eu pessoalmente utilizo o soft YouCam que é muito bom e com muitos recursos.
O soft YouCam pode ser baixado na internet gratuitamente TESTES NA PLACA - TERMINAIS DE MASSA
Existem placas que possuem vários massas isolados entre si, como é o caso de fontes
estabilizadas de tvs, monitores etc..
Ao testar um circuito ou componentes coloque a ponta de prova negativa preta do Tracer Curver fixada
no massa correto.
E com a ponta de prova positiva vermelha do Tracer Curver faça os testes nos terminais dos
componentes ou nos pontos de testes de seu interesse.
Você deve dividir se possível a placa em setores ou circuitos, para facilitar a criação de
itens no banco de vídeos imagens.
Isto também facilita em casos de diagnósticos, quando se suspeita que um determinado
setor ou circuito da placa esta com defeito.
Nestes casos basta apenas você abrir o item que cobre o setor ou circuito da placa, no
banco de vídeos imagens, e fazer os testes conforme o vídeo imagem do setor indica.
Com a Metodologia Stargold, você faz o levantamento de imagens de testes nesta placa em
um dia.
O levantamento da placa boa é feito somente uma vez.
Com a Metodologia Stargold de consertos de placas, você levará apenas alguns minutos
para localizar um defeito, em placas semelhantes, caso você já suspeita de um determinado setor da
placa que possa estar com defeito.
Se por acaso a placa for de baixa densidade de componentes, como por exemplo, uma
testes, você poderá localizar defeitos posteriormente em umas 130 a 150 placas semelhantes, por dia.
Isto representa uma super produção em consertos de placas por dia, por um só técnico.
WEB CÂMERA
Para captar as imagens geradas na tela do OSCILOSCÓPIO, você deve usar uma
WebCamera de no mínimo 8 megapixel ou superior.
A Web câmera deve ficar apontada para a tela do OSCILOSCÓPIO, a uma certa distancia, e o seu foco deve ser ajustado para a melhor definição possível.
