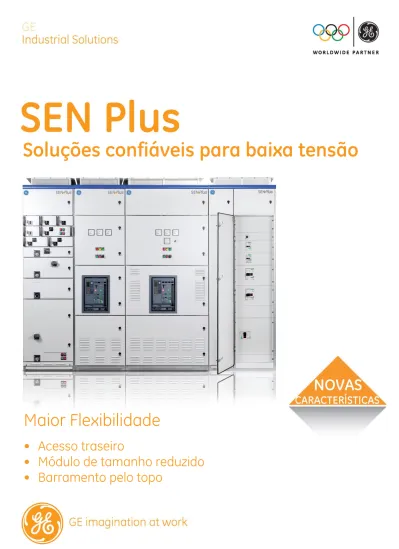

Soluções confiáveis para baixa tensão
Maior Flexibilidade
• Acesso traseiro
• Módulo de tamanho reduzido
• Barramento pelo topo
Sem fronteiras
Quatro pólos – Teste de tipo KEMA em conjuntos de até 6400A para
distribuição de potência e controle de acordo com as normas IEC 61439-2 /EN 60439-1 e IEC/TR 61641 para o arco interno.
Habilita um ambiente sem fronteiras
Teste e normas
Ambiente de produção
Certificação IEC 60529 para os graus de proteção de IP30 até IP54. Habilita a instalação do equipamento em uma faixa de condições ambientais
A prova de água e poeira
Modificações de segurança
Até a Forma 4B de acordo com a IEC 61439-2Habilita modificação segura sob condições energizadas
Forma interna de separação
Espaço de serviço funcional
Aumenta o espaço de serviço funcional em serviços de construção
Compacto
Entrega rápida
Técnicas de montagem ágeis e eficientes asseguram uma entrega rápida e a satisfação do cliente.
Promessa de entrega rápida
Projeto inteligente e simples
Resistente
O design do produto e sua pintura em camada de pó de epóxi proporciona um projeto resistente a choques.
Minimiza danos durante a instalação
Proteção durável da superfície
Menor investimento
Projeto central e testes contínuos de acordo com as últimas normas. Menores custos de investimento
Sistema de barramento livre de manutenção
Benefícios ambientais
O controle de desperdício e de embalagem reduz os processos industriais. As características de monitoramento de potência adicionais proporcionam oportunidades para economia de energia.
O SEN Plus foi projetado desde o início com base nas exigências do
cliente.
O resultado é um produto que oferece flexibilidade sem igual
e segurança ao usuário, apoiado por testes compreensivos e suporte
para muitas aplicações específicas:
Edifícios, máquinas e
processos
Comercial Industrial Serviços Públicos
• Escritórios pequenos e
grandes • Máquinas • Plantas de tratamento de água
• Armazéns • Indústria química • Gerenciamento de
resíduos
• Shoppings • Setor farmacêutico • Distribuição de energia (Eletricidade e Gás)
• Escolas • Automotivo, papel e
celulose
• Hospitais • Mineração • Telecomunicações
• Aeroportos • Marinha • Provedores de cabo
• Óleo e gás • Transporte público
Sistema flexível para se
adequar às suas exigências
O SEN Plus pode
satisfazer os requisitos mais exigentes de aplicações de alta corrente desde 6400A até aplicações de motores para poucos kW. Além disso, o sistema está disponível em configurações diferentes que incluem: • Fixo, plug-in, extraível
• Acesso frontal ou traseiro • Distribuição
• Controle de motores
O sistema oferece formas de separação até a Forma 4B conforme IEC 61439-2 e graus de proteção
Segurança
A combinação do SEN Plus e do novo Disjuntor Caixa Aberta EntelliGuardTM sobressai em
termos de segurança - tanto para a proteção pessoal quanto para a proteção do sistema. Limitação de faltas de arco interno foram testadas independentemente para assegurar a compartimentalização das áreas funcionais a fim de limitar a falta ao ponto de origem. O painel de comando foi testado independentemente de acordo com a IEC 61439.
Com um valor de interrupção de 100kA, o sistema é equipado para lidar com faltas de alto nível de curto.
Controle de sistema completo
Como fabricante de vários tipos de equipamento de proteção, a GE oferece uma escolha completa que inclui:
• Mini-disjuntores, Disjuntores Caixa Moldada e Disjuntores Caixa Aberta • Fusíveis e Seccionadoras
• Drive de ajuste de velocidade e Contatores
• Soluções inteligentes de gerenciamento de motores
Comunicação e controle cada vez mais formam parte de um sistema - troca de dados via Profibus ou Modbus está disponível para a maioria dos componentes para assegurar uma instalação homogênea.
Considerações ambientais
O cuidado com o meio ambiente no qual vivemos e trabalhamos está tendo uma crescente importância na escolha da compra de equipamentos elétricos. O SEN Plus está levando isto em conta em todos os aspectos de seu projeto.
Processo de fabricação
As plantas industriais são certificadas pela ISO 14001 na eliminação de desperdício e embalagem. Six Sigma e ISO 9001 asseguram que o desperdício seja eliminado com a maior eficiência no processamento e projeto. O SEN Plus é totalmente conforme a RoHS.
Componentes
O material metálico usado é aço moderado e não contém cádmio prejudicial. As estruturas são chapeadas a zinco para prevenir corrosão e assegurar que o produto tenha uma longa vida útil. Funcionamento
Você pode administrar seu impacto no meio ambiente ao operar o SEN Plus usando os vários acessórios que podem melhorar a eficiência de energia, tais como o uso de acionamentos de velocidade variáveis, medidores de kWh ou módulos inteligentes de gerenciamento de motor. Uma gama de softwares está disponível para adquirir o grau mais alto de eficiência ao usar tais produtos.
SEN Plus está de acordo com as seguintes normas internacionais e é testado
em orgãos de teste independentes, ex.: IPH, KEMA/DEKRA, ABS etc...
Testes de tipo
• IEC 61439-2 Conjuntos de PDQREUD e controle de baixa tensão-Parte 2: Conjuntos de PDQREUD e controle de potência.
*Os padrões atualizados e modificados lançados pelo Comitê Elétrico Internacional em 2009 baseados no norma IEC 60439.
• GB7251.1-2005 Conjuntos de PDQREUD e controle de baixa tensão-Parte 1: Conjuntos com teste de tipo totalPHQWHWHVWDGRVHWLSR parcialPHQWHWHVWDGRV.
*Teste de tipo inclui: verificação de limites de aumento de temperatura, propriedades dielétricas, força de resistência a curto circuito, efetividade do circuito de proteção, distâncias de folga e fuga, operação mecânica, grau de proteção.
Testes Especiais
• IEC 60068-2-57 Teste ambiental-Parte 2-57:Teste Ff: Vibração-Método de histórico de tempo.
*Teste de ambiente de vibração sísmica em orientação horizontal e vertical.
• IEC/TR3 61641 : 2008-01 Conjuntos de manobra e controle de baixa tensão fechados - Guia para teste sob condição de arco devido à falta interna.
*Padrão internacional de proteção de falta de arco elétrico
• IEC 60529 Graus de proteção proporcionados pelos invólucros.
*Define números de IP usados para quantificar o grau de proteção proporcionado pelos invólucros.
• IEC 60068-2-30 Definição da resistência à umidade e calor.
*Aquecimento molhado, 6 ciclos com 24 h, 40°C, 95 % de umidade rel.
• IEC 60068-2-11 Definição da resistência à maresia.
*Forquilha de sal, 2 ciclos com 24 h, 35°C.
Barramento principal no topo • Novo barramento no topo para
correntes de até 4500A
• Acesso frontal e traseiro ao painel • Desclassificação do painel
melhorada • Icw até 100kA - 1s
• Completamente acessível pelo topo para imagem em infravermelho
Módulos pequenos
• 3 novos tamanhos de módulo • Densidade de empilhamento
otimizada
• Até 32 dispositivos de partida de motores - 11kW
• Até 48 alimentadores - 25A • Uso de terminais padrão
EntelliPro
• Proteção e controle de motores • Interface com o controle de processo
e com o sistema SCADA
• Informação de estado de motores e comutadores
• Informação de manutenção • Certificado SIL e ATEX
Conceito de ventilação otimizada • Novo projeto IP42 totalmente ventilado • Mesma desclassificação de IP30 até IP42 • Totalmente certificado KEMA/DEKRA
Opções fixas
• Coberturas de folha de metal IP40 separadas para cada compartimento
• Placa de montagem 80E com uma porta comum ou portas individuais.
Acesso traseiro ao Centro de Carga • Conexão traseira do cabo
• Acessível pela parte frontal e traseira • Posição da barra no topo
Acesso traseiro - Centro de Controle de Motores – fixo • $SOLFDo}HVIL[DVSDUDGLVSRVLWLYRVGHSDUWLGDGH
PRWRUHalimentaomR • Ligação simples e rápida
• Alternativa competitiva para distribuição de energia • Espaço de cabeamento conveniente
• Densidade de empilhamento otimizada pelo uso de MCCBs montados em orientação vertical.
Acesso traseiro - Centro de controle de motores • Conexão traseira do cabo
• Posição da barra no topo
• Novos e compactos dispositivos de partidas de motor EfficorTM
Construção da armação rígida
• Construção auto-sustentada não soldada • Portas e coberturas em
folhas de aço de 2mm
Acessibilidade otimizada
Ângulo de abertura da porta de 135/180°
Para sua segurança • Coberturas a prova de
toque e barreiras que previnem o contato acidental com os barramentos
• Bloqueio das portas de acordo com seus requisitos de segurança
Comissionamento fácil em campo • As ligações dos barramentos
principais são acessíveis pela frente
Ligação simplificada • Arranjo da barra terminal
aperfeiçoado para grandes seções transversais de cabo
Comunicação
• Modbus e Profibus estão disponíveis para integrar os requisitos de automação industrial e comunicação
❶ Zona do equipamento ❷ Zona de cabeamento ❸ Zona da barra
Forma interna de separação
• Painel estruturado claramente nas 3 diferentes zonas: equipamento, cabo e zona de barramentos
• Separação até a forma 4B
Integração completa do sistema
• Equipado com a faixa completa de componentes testados IEC 60947
Modularidade
• Maior densidade de empilhamento na zona de equipamento devido aos níveis de módulo de 25mm em coberturas de barras verticais
Operação fácil e segura
• Um mecanismo especial permite a completa operação do módulo enquanto a porta estiver fechada. Isto assegura um nível de segurança máxima para o operador.
Módulos VPS
• Para componentes modulares em trilhos DIN • Placas de montagem
Design compacto
• Dimensões reduzidas com dois disjuntores em uma coluna
Proteção do operador
• Todas as operações são possíveis enquanto as portas estiverem fechadas
• O compartimento é testado sob condições de falta de arco elétrico
Nível de curto circuito de até 100kA • O disjuntor e as barras estão
disponíveis para 100kA, 1 seg
Mecanismo de disparo eletrônico de última geração • Medidor integrado de corrente e medição de potência • 4 versões diferentes para cobrir todas as aplicações
Aprovado para aplicações sísmicas
• Adequado para instalações ao redor do mundo sob condições sísmicas extremas
Pronto para 6400A
• O Centro de Carga pode ser equipado com o disjuntor de caixa aberta EntelliGuardTM de até 6400A
• Linha completa disponível em somente 3 tamanhos de frame
Ligação rápida e fácil
• Ligações de cobre pré-configuradas, diretamente para o dispositivo ou por barras terminais
%DUUDPHQWR vertical com alto valor de curto-circuito • Sistema de 3 e 4 polos
Aplicações de distribuição e controle em uma coluna
• Adaptadores padrão em 2 alturas diferentes asseguram as combinações do padrão de chave seccionadora fusível sob carga de 3 e 4 polos e dispositivos de partida de motor em uma única coluna Para sua segurança
• Encaixes de auto alinhamento certificados contra curto circuito proporcionam um alto grau de segurança durante a operação
Disp. de partida motor DOL Tamanho do módulo em (E)
Disp. de partida do motor Reverso Tamanho do módulo em (E)
Disp. de partida do motor Estrela/Delta Tamanho do módulo em (E)
Disp. de partida motor DOL Tamanho do módulo em (E)
Disp. de partida do motor Reverso Tamanho do módulo em (E)
Disp. de partida do motor Estrela/Delta Tamanho do módulo em (E)
Alimentador (3 polos)
Tamanho do módulo em (E) Tamanho do módulo em (E)Alimentador (4 polos)
Alimentador (3 polos)
Tamanho do módulo em (E)Tamanho do módulo em (E)Alimentador (4 polos)
Disp. de partida motor DOL 3 Polos Disp. de partida motor (3 Polos)
(4x orientação vertical)
Disp. de partida motor DOL Reverso (3 Polos)
Centro de Controle do Motor - Módulos totalmente extraíveis
Funções com disjuntores
Centro de Controle do Motor - Módulos plug-ins
Funções com disjuntores
Funções com disjuntores de 400 e 690 Vac
Exemplos de aplicações
Corrente
Funções com fusíveis (DIN)
Funções com fusíveis (DIN)
Módulos vazios para aplicações de controle de motor
Dispos. de partida motor DOL Tamanho do módulo em (E)
Dispos. de partida do motor Reverso Tamanho do módulo em (E)
Dispos. de partida do motor Estrela/Delta Tamanho do módulo em (E)
Dispos. de partida motor DOL Tamanho do módulo em (E)
Dispos. de partida do motor Estrela/Delta Tamanho do módulo em (E) Dispos. de partida do
motor Reverso Tamanho do módulo em (E)
Alimentador (3 Polos)
Dimensões – Centro de Distribuição de Carga
Dimensões em mm
Dimensões - Centro de Controle de Motor - Acesso frontal
Design plug-in/extraível
Design fixo
Dimensões em mm
Plug-in/Extraível Tipo Fixo
Dimensões - Centro de Controle de Motor - Acesso traseiro
Design plug-in/extraível
Design fixo
Dimensões em mm
Plug-in/Extraível Tipo fixo
Dados técnicos
Dados elétricos
Sistema de barra traseira Sistema de barra no topo
Tensão de operacional nominal Ue 690V &$ / 600V && 690V &$ / 600V &&
Frequência nominal f 50 / 60Hz 50 / 60 Hz
Tensão de impulso nominal / Categoria de sobretensão Uimp 8kV / III 8kV / III
Corrente nominal barras horizontais Até 7800A Até 4500A
Corrente nominal barras verticais design fixo 1600 / 2700A 1600 / 2700A
Corrente nominal barras verticais design plug-in/extraível 1000 / 1200 / 1550 / 1900A 1000 / 1450 / 1550 / 1900A
Corrente de pico suportada barras horizontais Ipk Até 220kA Até 220kA
Corrente de curta duração suportada barras verticais Icw até 100kA-1s / 50kA - 3s até 100kA-1s / 50kA - 3s Corrente de curta duração suportada
Design fixo 50kA-3sec - 85kA-1s 50kA-3sec - 85kA-1s
Design plug-in/extraível DWp80kA-1sec DWp80kA-1sec
Dados mecânicos
Modularidade / Altura disponível para módulos 1E = 25mm 80E 70E
Dimensões (mm) Altura 2000 / 2200 2200
Profundidade 600 / 800 / 1200 600 / 800
Largura 400 / 500 / 600 / 800 / 1000 / 1200 / 1400
400 / 500 / 600 / 800 / 1000 / 1200
Grau de proteção IP30 / IP41 / IP42 / IP54 IP30 / IP41 / IP42 / IP54
Forma de separação interna até Forma 4b até Forma 4b
Cor RAL7035 RAL 7035
Epóxi-poliéster Epóxi-poliéster
Padrões
Teste de tipo IEC-EN 61439-2 IEC-EN 61439-2
Testes de arco interno IEC / TR 61641
Resistência sísmica UBC
Certificação marinha ABS -
Icw Icw
-Edição 08.2014 MKTG
Contato
GE
Industrial Solutions
A GE Energy Management possui produtos
de baixa e média tensão direcionados para
controle e distribuição de energia, bem como
produtos de supervisão e proteção dos
sistemas elétricos, relés de proteção, UPS,
chaves de transferência, motores, geradores,
serviços industriais e automação industrial,
tendo sempre uma solução elétrica para
melhor atender sua necessidade nas áreas
residenciais, comerciais e industriais.
Visite nosso site:
br.geindustrial.com
GE imagination at work
CAC
Central de Atendimento ao Cliente 0800 595 6565
energy.contagemcallcenter@ge.com Home Page
