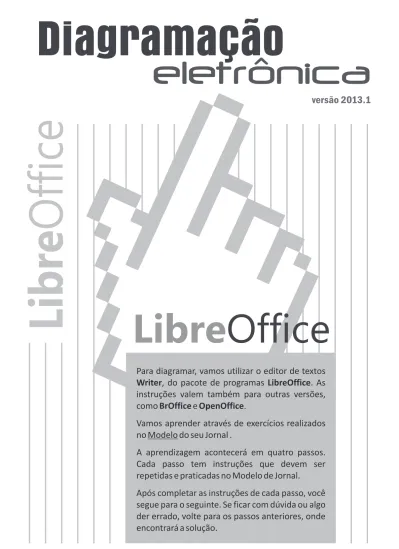

Para diagramar, vamos utilizar o editor de textos
Writer, do pacote de programas LibreOffice. As
instruções valem também para outras versões,
como BrOffice e OpenOffice.
Vamos aprender através de exercícios realizados
no Modelo do seu Jornal .
A aprendizagem acontecerá em quatro passos.
Cada passo tem instruções que devem ser
repetidas e praticadas no Modelo de Jornal.
Após completar as instruções de cada passo, você
segue para o seguinte. Se ficar com dúvida ou algo
der errado, volte para os passos anteriores, onde
encontrará a solução.
Libre
Office
Libre
1. Abrir o Modelo de Jornal ... 03
2. Inserir quadros ... 03
3. Inserir textos ... 05
4. Inserir imagens ... 06
Diagramar em quatro passos
1. Dividir o texto em duas ou três colunas ... 07
2. Separar o título do texto ... 08
3. Formatar os textos ... 09
4. Divisão silábica (hifenização) manual ... 11
Trabalhando os textos
1. Preparar as imagens ... 12
2. Recortar as imagens ... 13
3. Melhorar a nitidez das imagens ... 14
4. Converter imagem colorida em escala de cinza ... 14
5. Imagem com texto em contorno ... 15
Trabalhando as imagens
1. Retirar ou modificar bordas ... 16
2. Inserir plano de fundo (retícula) ... 16
3. Inserir capitular ... 17
4. Inserir o nome do jornal e preencher o cabeçalho ... 18
5. Revisão final ... 18
Finalizando a diagramação
1. Desenho com baixa resolução ... 18
2. Textos manuscritos ilegíveis ... 19
3. Imagens da internet com baixa resolução ... 19
4. Espaços em branco no jornal ... 19
5. Ausência de expediente ... 20
6. Jornal salvo em formato Word ... 20
Principais erros
1. Observações importantes ... 20
DIAGRAMAR EM QUATRO PASSOS
1) Confirme que o LibreOffice (ou BrOffice/OpenOffice) esteja instalado em seu computador;
2) Localize a seção Modelos de Jornais no menu
Diagramação do Portal; 3) Baixe e abra o modelo do
seu jornal correspondente ao programa LibreOffice. Aparecerá a imagem que segue:
O LIBREOFFICE ESTÁ DISPONÍVEL NO PORTAL DO JORNAL ESCOLAR PARA INSTALAÇÃO EM COMPUTADORES WINDOWS. ELE JÁ VEM INSTALADO EM COMPUTADORES LINUX, PODENDO ESTAR EM OUTRAS VERSÕES COMO BROFFICE OU OPENOFFICE.
1º Passo:
Abrir o Modelo de Jornal
OS ESTILOS DE FORMATAÇÃO E HIFENIZAÇÃO SÓ APARECEM NOS MODELOS DE JORNAIS PROPOSTOS PELO COMUNICAÇÃO E CULTURA. IMPORTANTE: Uma pequena incompatibilidade entre o LibreOffice e o Windows 7, dificulta a visualização das guias de colunas quando é usado esse programa, mostrando apenas os cantos superior e inferior de cada coluna. Siga o procedimento abaixo para facilitar a colocação das caixas de texto .
No menu Formatar abra a opção Página. Na janela que aparece clique na aba Colunas e, em Linha separadora, marque a opção linha (seta 1). Em seguida, na opção Largura escolha a opção máxima 9,00 pt (seta 2). Em Cor selecione a opção Cinza 3 (seta 3). Depois clique em OK (seta 4). Veja essas
instruções ao lado. 2
1 3
4
3) Na janela que aparece, na aba Tipo, desmarque Autodimensionar (seta 1). Ao lado, em Ancorar, escolha a opção Na página (seta 2). Depois clique em OK (seta 3). Veja essas instruções ao lado.
LEMBRE-SE: SEM ESSAS MARCAÇÕES, A DIAGRAMAÇÃO SE DESFAZ AO FECHAR O ARQUIVO. ELAS DEVEM SER REPETIDAS SEMPRE QUE SE INSERE UM NOVO QUADRO.
O quadro inserido aparece no centro da tela.
4) Experimente mover o quadro (recomendado utilizar as setas do teclado ou o próprio mouse). 5) Aumente o tamanho do quadro utilizando os quadrinhos verdes que aparecem em seu contorno
quando ele está selecionado. Clique e arraste até obter o tamanho desejado. Utilize as colunas do Modelo de Jornal como referência.
Aparece esta âncora aqui (canto superior esquerdo) quando o quadro está ancorado na página.
2
1
3
Este é o passo mais importante para a diagramação. Os QUADROS são os espaços onde se
colocam os títulos, os textos e as imagens. Quem sabe inserir quadros, já tem 80% do
caminho feito.
Vamos trabalhar no Modelo de Jornal. Se ainda não abriu o arquivo, volte para o 1º Passo e
abra-o agora. Se já abriu, vá em frente.
1) Deixe o cursor do mouse piscando na página. Se ele não estiver piscando, clique dentro de uma coluna do Modelo de Jornal para acioná-lo.
2) Vá ao menu Inserir e clique em Quadro.
2º Passo:
Inserir quadros
VOCÊ FEZ AS MARCAÇÕES NECESSÁRIAS NO MOMENTO DE INSERIR OS QUADROS? ESSA É A ÚNICA MANEIRA DE SALVAR A DIAGRAMAÇÃO - REVEJA A INSTRUÇÃO DE NÚMERO 3) DESTE PASSO.
Os textos são sempre inseridos dentro de um quadro.
1) Deixe apenas um dos quadros que inseriu durante o exercício anterior e apague os demais. 2) Baixe do Portal o arquivo Materiais para exercícios. Dentro dessa pasta, abra o arquivo Matérias. 3) Selecione um texto e copie.
4) Retorne para o Modelo de Jornal (você vai ver o quadro inserido antes).
5) Clique uma vez fora desse quadro e, em seguida, clique dentro dele. O cursor do mouse deve ficar piscando dentro do quadro.
5) Cole o texto copiado.
OBSERVE SE APARECE UMA SETA VERMELHA NA PARTE INFERIOR DO QUADRO. É SINAL DE QUE VOCÊ DEIXOU O QUADRO MENOR QUE O TEXTO. AMPLIE O QUADRO ATÉ TODO O TEXTO SE ENCAIXAR!
6) Insira um segundo quadro. Para isso você terá que deixar o cursor do mouse piscando na página. Sempre que inserir um novo quadro, deverá repetir esse procedimento.
7) Insira vários quadros até preencher uma página completa. Faça quadros ocupando espaço de uma, duas ou três colunas.
I M P O RTA N T E : O s quadros não podem ficar «grudados», isso pode fazer com que parte dos textos de ambos os quadros desapareça.
Este marcador indica que se deve ampliar o quadro para caber todo o texto
3º Passo:
Inserir textos
Errado
Correto
Parte do texto desapareceuMinha história
d e vida
Minha história
d e vida
As imagens, assim como os textos, são sempre inseridas dentro de um quadro. Pode ser
dentro de um quadro já existente, para acompanhar o texto que já foi inserido ou um
quadro criado especialmente para a figura.
1) Clique uma vez fora e outra dentro do quadro, para o cursor ficar piscando. 2) No menu Inserir, no item Figura, selecione a opção De um arquivo.
3) Na janela que abre, localize a pasta Materiais para exercícios, que baixou anteriormente do Portal. Selecione a figura desejada e clique em Abrir. Acompanhe estas instruções na tela abaixo.
4) Ao inserir uma imagem em um quadro onde já existe um texto, é possível que aconteça uma sobreposição. Nesse caso basta ampliar o quadro. Veja o exemplo abaixo.
O LIBREOFFICE PERMITE INSERIR IMAGENS FORA DOS QUADROS, MAS ISSO TORNA IMPOSSÍVEL A DIAGRAMAÇÃO.
4º Passo:
Inserir imagens
A origem da quadrilha
A origem da quadrilha
1) Insira um novo quadro, respeitando as marcações obrigatórias indicadas anteriormente. Aumente o tamanho do quadro até ele ocupar o espaço de duas colunas, conforme exibidas no Modelo de Jornal.
1. Dividir o texto em duas ou três colunas
SE VOCÊ NÃO DEFINIR O VALOR 0,40CM PARA O ESPAÇAMENTO, AS COLUNAS FICARÃO GRUDADAS.
TRABALHANDO OS TEXTOS
1
2
3
4
2) Selecione o quadro (clique em seu contorno; quadrinhos verdes aparecerão). Clique duas vezes nele.
3) Na janela que abre, clique na aba Colunas (seta 1). Escolha o quadro correspondente à duas colunas (seta 2). Em Espaçamento coloque 0,40cm (seta 3). Confirme em OK (seta 4).
4) No arquivo Matérias, selecione o texto ‘‘O Aquecimento Global’’ e copie.
5) Retorne para o exercício. Clique fora do quadro e, em seguida, dentro dele (o cursor deverá ficar piscando dentro do quadro).
6) Cole o texto copiado. A distribuição em duas colunas é feita automaticamente.
Quando um texto está diagramado em duas ou mais colunas, é necessário que o título
ocupe o espaço de todas as colunas.
Para isso, basta inserir um quadro para o título e outro para o texto. Observe com atenção
e faça o exercício abaixo.
2. Separar o título do texto
Quadro com uma coluna
Quadro com duas colunas
Uma matéria se divide basicamente em três partes: Título, Texto e Assinatura.
Para cada uma delas, há estilos específicos no Modelo de Jornal. Os estilos são
combinações de tamanhos de letras e formatos de parágrafos. Eles facilitam a leitura e
ocupam o espaço de maneira ideal, sem desperdício. Veja como usar:
1) No menu Formatar, clique em Estilos e formatação (ou aperte o botão F11 do teclado). 2) Uma janela vai aparecer. Para visualizar os Estilos personalizados, marque as opções abaixo:
3. Formatar os textos
3) Selecione o título e clique duas vezes no estilo escolhido (de acordo com a quantidade de colunas do texto).
ESTILO DE TÍTULO:
Para mover a janela, clique no
título ‘‘Estilos e formatação’’
(parte azul no topo) e arraste.
1
2
4) ESTILO DE TEXTO: Selecione o texto e clique duas vezes no estilo 01 Corpo de Texto.
5) ESTILO DE ASSINATURA: Selecione a assinatura e clique duas vezes no estilo 02 Assinaturas.
OS ESTILOS PERSONALIZADOS SÓ APARECEM NOS MODELOS DE JORNAIS PROPOSTOS PELO COMUNICAÇÃO E CULTURA.
Editorial
Editorial
4. Divisão silábica (hifenização) manual
Caso os Estilos e formatação não funcionem e o texto não seja hifenizado de forma
automática, proceda da seguinte maneira:
1) Selecione o texto. No menu Ferramentas, clique em Idioma e depois em Hifenização. Esse recurso fará com que cada palavra, ao final da linha, seja hifenizada individualmente.
- Para finalizar, repita a instrução de número 1) acima.
SE OS TEXTOS FORMATADOS NO EXERCÍCIO ANTERIOR ESTIVEREM HIFENIZADOS, PULE ESTA INSTRUÇÃO E PASSE PARA O PASSO SEGUINTE.
2) .
- No menu Formatar abra Parágrafo;
- Na janela que aparece, clique na aba Fluxo do Texto (seta 1);
- Em Hifenização, marque a opção Automaticamente (ou Automática) (seta 2). Confirme em OK (seta 3). Veja abaixo:
Se mesmo assim o texto não hifenizar, terá de seguir um roteiro um pouco mais complicado
1
2
As imagens devem ser escaneadas (digitalizadas) com resolução de 300 DPI. Abaixo disso, são reproduzidas com baixa qualidade. Acima disso, o jornal fica muito pesado e acaba sendo complicado enviar por internet. Devem ser salvas no formato JPG ou JPEG (escolha uma dessas duas extensões no momento de salvar). As duas instruções acima valem também para o escaneamento de t ex t o s m a n u s c r i t o s , q u e s ã o considerados como ilustrações.
Cuidado com as imagens da internet. Frequentemente elas estão em baixa resolução.
Imagem com 72 DPI. Sem qualidade! Imagem com 300 DPI.
Ideal!
1. Preparar as imagens
TRABALHANDO AS IMAGENS
Digitalizar imagens com câmera digital (fotografar)
Quem não tem scanner, pode fotografar os desenhos e textos manuscritos com câmera digital. A qualidade não é exatamente a mesma, mas, como diz o ditado, “quem não tem cão, caça com gato”. Fotografe com luz solar na vertical. Coloque o desenho em uma superfície plana. Posicione a câmera na perpendicular e evite cortar a ilustração. Se sobrar espaço nas laterais, não tem problema, pois no próximo item ensinamos como cortar essas sobras:
CORRETO
DEFORMA A IMAGEM
ATENÇÃO: Arquivos pesados podem travar na internet e não chegar ao destino.
Acontece frequentemente com jornais com muitas fotos. Reduza o tamanho
antes de montar o jornal. Na internet, pesquisando “reduzir fotos”, você
encontrará sites para fazer isso online, de maneira bem simples.
AS ORIENTAÇÕES DESTE PASSO DEVEM SER UTILIZADAS DURANTE A DIAGRAMAÇÃO DO SEU PRÓPRIO JORNAL.
2. Recortar as imagens
É um erro frequente de diagramação a
inserção de imagens mal enquadradas ou
com “sobras”. O LibreOffice permite recortar
as imagens, para solucionar esse problema.
1) Insira um quadro e coloque uma imagemescaneada ou uma foto dentro dele (para o exercício, procure a imagem ‘‘Jogo de bola’’ na pasta Materiais para exercícios). Observe as ‘‘sobras’’ na figura ao lado.
Os textos manuscritos, quando escaneados, são considerados como imagens,
valendo os procedimentos indicados anteriormente para sua inserção no jornal.
UMA PRECAUÇÃO ESSENCIAL é deixar o espaço adequado para que a leitura do
texto manuscrito seja possível, sem apertar ou comprimir. Esta recomendação
vale também para histórias em quadrinhos.
2) Depois de inserida, selecione a imagem (clique em seu contorno) e clique duas vezes nela. 3) Na janela que abrir, clique na aba Cortar (seta 1). Em Corte demarcado, utilize as margens (seta
2) para recortar, observando o resultado na caixa ao lado. Confirme em OK (seta 3). Veja abaixo.
4) Para finalizar, ajuste a imagem no quadro.
1
2
3
3. Melhorar a nitidez das imagens
Insira um novo quadro e, dentro dele, insira a imagem ‘‘Fogão’’ que consta na pasta Materiais para exercícios. Utilize a ferramenta de edição de imagens, do seguinte modo:
1) Clique só uma vez na imagem.
Nela, clique no ícone (veja abaixo). Utilize as três últimas funções para calibrar a resolução. Uma pequena janela retangular chamada Figura vai aparecer. Cor
SE A JANELA FIGURA NÃO APARECER, ABRA O MENU EXIBIR, CLIQUE EM BARRA DE FERRAMENTAS E DEPOIS EM FIGURA.
Cor
Brilho Contraste Gama
4. Converter imagem colorida em escala de cinza
Converta as imagens coloridas em escala de cinza para visualizar como serão impressas no jornal. 1) Insira um quadro e coloque uma imagem colorida dentro dele (utilize a imagem ‘‘Vamos viajar’’
da pasta Materiais para exercícios).
2) Clique só uma vez na imagem e, na janela que abrir, selecione a opção , em lugar de Padrão. Veja abaixo.
Escala de cinza
3
1
2
4
1) Insira um novo quadro e, dentro dele, insira o texto ‘‘A Dengue’’. 2) Formate o texto utilizando a
ferramenta Estilos e formatação. 3) Clique no fim do título e deixe o
cursor piscando.
4) Insira e dimensione a imagem ‘‘Mosquito da dengue’’. Veja ao lado como deve ficar.
5. Imagem com texto em contorno
5) Clique duas vezes na figura. Irá surgir a janela Imagem. Nela, clique na aba Quebra automática (seta 1) e marque a opção Ideal (seta 2) em Configurações. Em Espaçamento (seta 3) informe os valores para separar a figura do texto. Confirme em OK (seta 4).
6) Para finalizar, ajuste o tamanho da figura e posicione-a no local desejado.
7) Ajuste também o tamanho do quadro para que todo o texto se encaixe.
A dengue
A dengue
2
1
3
Os quadros são sempre inseridos
com bordas. Você deve retirá-las,
para que não sejam impressas.
Deixe apenas nos textos que você
quer destacar.
1) Selecione um quadro do exercício e clique duas vezes seguidas nele para abrir a janela Quadro.
3) Na janela, abra a aba Bordas (seta 1) e, em Padrão, clique no quadro Sem bordas (seta 2) conforme indicado ao lado. Confirme em OK (seta 3). 4) Para confirmar se as bordas foram
retiradas, vá o menu Arquivo e clique em Visualizar página.
1. Retirar ou modificar bordas
CASO VOCÊ QUEIRA DEIXAR O QUADRO COM BORDA, TERÁ QUE AUMENTAR UM PONTO NO ESTILO DA LINHA (1,00 pt).
FINALIZANDO A DIAGRAMAÇÃO
2. Inserir plano de fundo (retícula)
Para destacar um texto na página, você pode inserir um plano de fundo no quadro.
1) Selecione um quadro do exercício e clique duas vezes seguidas nele para abrir a janela Quadro. 3) Na janela, abra a aba Plano de fundo (seta 1) e clique no quadro Cinza 20% (seta 2) conformeindicado na imagem abaixo. Confirme em OK (seta 3).
2
1
3. Inserir capitular
Chama-se capitular a primeira letra
ou primeira palavra de uma
m a t é r i a , i m p re s s a e m u m
tamanho muito maior que o
restante do texto. É um recurso
corrente na programação visual.
Como todo recurso especial,
convém não abusar dele. Outra
dica é nunca utilizá-la em um texto
curto, de apenas um parágrafo.
1)texto escolhido.
2) Vá ao menu Formatar e escolha a opção Parágrafo.
3) Na janela que abrir, clique na aba Recuos e espaçamento (seta 1). Na opção Primeira linha, escolha o valor 0,00cm (seta 2).
4) Na mesma janela, clique na aba C a p i t u l a r e s ( s e t a 3 ) . E m Configurações, marque Exibir capitulares (seta 4) e preencha os seguintes valores (seta 5):
ŸNúmero de caracteres: 1
ŸLinhas: 3
ŸEspaço até o texto: 0,20cm 5) Finalize clicando em OK (seta 6).
Selecione o primeiro parágrafo do
2 1
6 3 5
Abaixo um exemplo de texto com capitular.
Observação: o fundo cinza que aparece abaixo do capitular não é impresso. Para visualizar como ficará na impressão, vá ao menu Arquivo e clique em Visualizar página.
4
5. Revisão final
Não se confie. Imprima e revise o jornal. Para imprimir, confirme que o papel de esteja configurada em tamanho .
Caso seu jornal seja em tamanho A5, configure a como Paisagem. Em Opções da impressora, marque Folheto na seção Páginas.
sua impressora A4
Orientação do papel
4. Inserir o nome do jornal e preencher o cabeçalho
Se a arte com o nome do jornal estiver salva como imagem, para inseri-la basta repetir o procedimento já indicado.
1) Insira um quadro e mova, com as setas, para o espaço do cabeçalho. Clique dentro dele.
2) Insira dentro do quadro a imagem Jornal Tarefa Feita que está na pasta Materiais para exercícios. 3) Preencha o cabeçalho da página inicial e informe o nome do jornal no topo das demais páginas.
Páginas interiores:
PRINCIPAIS ERROS
1. Desenhos com baixa resolução
Os desenhos devem ser feitos com CANETA PRETA e escaneados com resolução de 300 DPI.
2. Textos manuscritos ilegíveis
A publicação de textos manuscritos em espaços reduzidos compromete a leitura, pois
ficam apertados. Utilize um espaço adequado, lembrando que a qualidade de impressão
será sempre inferior à que você visualiza no monitor. Além disso, os textos devem ser
escritos com CANETA PRETA e escaneados com resolução de
300 DPI
.
Texto manuscrito reproduzido em tamanho excessivamente pequeno, perdendo qualidade até o ponto de se tornar ilegível.
3. Imagens da internet com baixa resolução
NUNCA copie diretamente a imagem que aparece na tela do computador para colar no
jornal. A qualidade de reprodução é péssima. Veja abaixo como fazer corretamente.
Feita a pesquisa na internet, clique na imagem
que você pretende utilizar. Vai abrir o site onde
ela está inserida.
Clique na imagem com o botão direito do mouse.
Na caixa que abre, utilize a opção “Salvar
imagem como...” para baixá-la para seu
computador (veja imagem ao lado)
Para inseri-la no jornal, utilize o as orientações
indicadas anteriormente (menu Inserir, clique
em Figura e selecione a opção De um arquivo).
4. Espaços em branco no jornal
Ajuste os quadros, de forma que seu jornal fique equilibrado, ou insira novos textos ou
imagens. Evite grandes espaços em branco. Assim, você estará valorizando o seu jornal.
Diagramação errada. Diagramação correta.
Salvar imagem como...
Os povos Indígenas Os povos Indígenas
5. Ausência de expediente
Todo jornal tem que publicar o EXPEDIENTE, que é o espaço onde se coloca o crédito
de quem o produziu e outras informações para os leitores. Abaixo um exemplo:
EXPEDIENTE
E.E.F. FRANCISO OTTONI COELHO Direção Geral: Mário Roberto Ferreira Coordenadora do Jornal: Maria da Conceição Ferreira Digitação e Diagramação: Antonio Silva Magalhães Júnior
Impressão: Comunicação e Cultura Código do Jornal: PLCE06/488
Tiragem: 237 exemplares
Rua Castro e Silva, 121 - Centro - 60030-010 - Fortaleza/CE 85 3455-2150/2154 | [email protected] www.comcultura.org.br - www.jornalescolar.org.br
