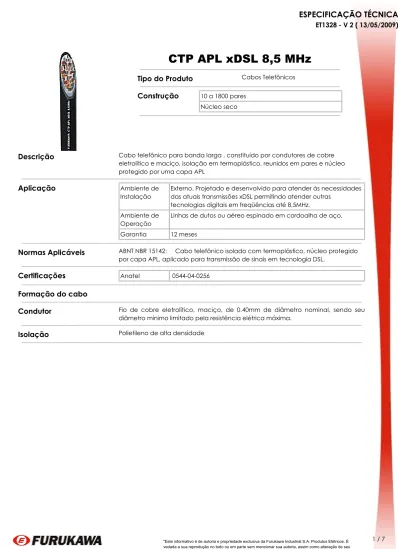

CTP APL xdsl 8,5 MHz

1 / 7

"Este informativo é de autoria e propriedade exclusiva da Furukawa Industrial S.A. Produtos Elétricos. É vedada a sua reprodução no todo ou em parte sem mencionar sua autoria, assim como alteração de seu conteúdo ou contexto."

CTP APL xDSL 8,5 MHz

Tipo do Produto

Cabos Telefônicos

Construção

10 a 1800 pares Núcleo seco

Descrição

Cabo telefônico para banda larga , constituído por condutores de cobre eletrolítico e maciço, isolação em termoplástico, reunidos em pares e núcleo protegido por uma capa APL

Aplicação

Ambiente de Instalação

Externo. Projetado e desenvolvido para atender às necessidades das atuais transmissões xDSL permitindo atender outras

tecnologias digitais em freqüências até 8,5MHz. Ambiente de

Operação

Linhas de dutos ou aéreo espinado em cordoalha de aço.

Garantia 12 meses

Normas Aplicáveis

ABNT NBR 15142:     Cabo telefônico isolado com termoplástico, núcleo protegido por capa APL, aplicado para transmissão de sinais em tecnologia DSL.

Certificações

Anatel  0544-04-0256

Formação do cabo



Condutor

Fio de cobre eletrolítico, maciço, de 0,40mm de diâmetro nominal, sendo seu diâmetro mínimo limitado pela resistência elétrica máxima.

Identificação dos Pares



Par Cores

Número Código cor Veia A Veia B

1 B-Az Branco Azul

2 B-L Branco Laranja

3 B-V Branco Verde

4 B-M Branco Marrom

5 B-C Branco Cinza

6 E-Az Encarnado Azul

7 E-L Encarnado Laranja

8 E-V Encarnado Verde

9 E-M Encarnado Marrom

10 E-C Encarnado Cinza

11 P-Az Preto Azul

12 P-L Preto Laranja

13 P-V Preto Verde

14 P-M Preto Marrom

15 P-C Preto Cinza

16 Am-Az Amarelo Azul

17 Am-L Amarelo Laranja

18 Am-V Amarelo Verde

19 Am-M Amarelo Marrom

20 Am-C Amarelo Cinza

21 Vt-Az Violeta Azul

22 Vt-L Violeta Laranja 23 Vt-V Violeta Verde 24 Vt-M Violeta Marrom 25 Vt-C Violeta Cinza

Formação de cabos e

grupos

Os cabos até 30 pares inclusive, devem ser de formação concêntrica com todas coroas encordoadas no mesmo sentido.

Cabos acima de 30 pares e até 600 pares devem ser de formação múltipla constituídos por grupos de 10, 12, 13 ou 25 pares.

Os cabos acima de 600 pares devem ser formados por supergrupos de 100 pares. O supergrupo deve ser formado por 4 grupos de 25 pares.

3 / 7

"Este informativo é de autoria e propriedade exclusiva da Furukawa Industrial S.A. Produtos Elétricos. É vedada a sua reprodução no todo ou em parte sem mencionar sua autoria, assim como alteração de seu conteúdo ou contexto."

Pares extras

Número de pares nominais no cabo Número de pares extras 600 3 900 5 1200 6 1500 8 1800 9

Os pares devem ser colocados nos interstícios entre os grupos e possuirem as cores conforme tabela abaixo.

Par extra Cores

Número Código de cor Veia A Veia B

1 B - E Branco Encarnado 2 B - Am Branco Amarelo 3 B - Vt Branco Violeta 4 E- P Encarnado Preto 5 E - Am Encarnado Amarelo 6 E - Vt Encarnado Violeta 7 P - Am Preto Amarelo 8 P - Vt Preto Violeta 9 Am - Vt Amarelo Violeta

Pares piloto

Quando solicitado os cabos CTP-APL-XDSL podem incorporar pares adicionais denominados "piloto" identificados pelas cores Branco (Veia A) e Preto (Veia B). A quantidade de pares piloto em cada cabo é igual a 1 para cada 100 pares nominais. Os cabos com menos que 100 pares nominais devem possuir 1 par piloto.

Enfaixamento do núcleo

O núcleo do cabo deve ser envolvido por uma ou mais fitas de material não higroscópico, aplicadas com sobreposição.

Capa

Sobre o núcleo do cabo enfaixado, deve ser aplicada longitudinalmente, com

sobreposição, uma fita de alumínio revestida com termoplástico em ambas as faces (fita APL).

Espessura: (0,15±0,02)mm. Fitas de espessuras maiores poderão ser utilizadas. Sobre a fita APL deve ser aplicado, por extrusão um revestimento de material

termoplástico na cor preta, contendo aditivos adequados de forma a garantir o bom desempenho do produto ao longo de sua vida útil.

5 / 7

"Este informativo é de autoria e propriedade exclusiva da Furukawa Industrial S.A. Produtos Elétricos. É vedada a sua reprodução no todo ou em parte sem mencionar sua autoria, assim como alteração de seu conteúdo ou contexto."

Características

Dimensionais

Designação Número de pares Diâmetro externo nominal (mm) Massa líquida nominal (Kg/Km) Comprimento nominal por bobina

(m) CTP-APL-G-xDSL 40 10 10,6 83 2000 20 12,4 126 2000 25 13,4 161 2000 30 14,4 172 2000 50 17,9 260 2000 75 21,6 390 2000 100 23,5 475 2000 150 27,6 674 2000 200 31,9 887 2000 300 37,4 1265 1000 400 42,6 1672 1000 600 51,6 2467 500 900 62,4 3607 500 1200 71,3 4734 400 1500 80,1 5863 400 1800 87,6 7062 300

Cabos acima de 200 pares, ovalização máxima de 15%.

Características Físicas



Dobramento

O cabo pronto quando submetido ao ensaio de dobramento sobre um mandril com diâmetro não superior a 15 vezes o diâmetro externo do cabo, não deve apresentar fissuras ou descolamentos da fita APL em relação ao revestimento externo ou na sobreposição.

Aderência da fita APL ao

revestimento

Na sobreposição da fita APL deve haver aderência de pelo menos 1,2mm para os cabos com diâmetro de núcleo inferior ou igual a 16mm, e de pelo menos 2,4 mm em cabos com diâmetro de núcleo superior a 16 mm.

Características Elétricas



Resistência Elétrica dos

Condutores

Diâmetro nominal do condutor (mm)

Resistência elétrica Valor Máximo (Ω/km)

0,40 147,2

Desequilíbrio Resistivo

Máximo

Diâmetro nominal do condutor (mm)

Desequilíbrio resistivo (%)

Médio Máximo Máximo individual

0,40 2,0 5,0

Desequilíbrio Capacitivo

Desequilíbrio capacitivo Par-Par (pF/km) Desequilíbrio capacitivo Par-Terra (pF/km)

RMS Máxima Máximo Individual Média Máxima Máximo Individual

Capacitância mútua

Cabos até 20 pares inclusive, a média dos valores de capacitância mútua de todos os pares medidos deve ser de 38 nF/km ± 5 nF/km.



Cabos acima de 20 pares, a média dos valores de capacitância mútua de todos os pares medidos deve ser de 38 nF/km ± 3 nF/km. O desvio médio quadrático não deve ser superior a 2,5%.

Atenuação de Transmissão

Freqüência

 (MHz) Atenuação nominal de transmissão a 20ºC (dB/100m)

0,15 0,9 0,3 1,2 0,5 1,3 1,1 1,9 2,0 2,4 6,3 4,1 8,5 4,8

Impedância Característica

A Impedância Característica do cabo CTP-APL-xDSL 40 deve ser de (130±20)Ω na faixa de freqüência compreendida entre 0,3 a 8,5MHz.

Resistência de Isolamento

Mínimo 15.000 MΩ .km@ 20°C.

Tensão elétrica aplicada

O isolamento entre condutores deve suportar, por 3s, sem ruptura, um potencial em corrente contínua de valor igual a 2500V

O isolamento entre o conjunto dos pares e a blindagem ligada a terra, deve suportar por 3s, sem ruptura, um potencial à corrente contínua de valor igual a 10.000 V.

Continuidade elétrica da

blindagem

A fita APL deve apresentar continuidade elétrica ao longo de todo o comprimento do cabo.

Perda de retorno

Intervalo de freqüência

(MHz) Perda de retorno (dB)

0,3 a 1,1 16

> 1,1 a 8,5 12

Gravação

Interna

Fita de material não higroscópico contendo impressos o nome do fabricante e o ano de fabricação. Esta marcação deve ser feita de tal modo que apareça em intervalos não superiores a 50 cm ao longo do eixo do cabo.

Externa

FURUKAWA  CTP-APL XDSL  40 X  y P  (ACESSO DIGITAL)   8,5MHZ  mês/ano   ANATEL 0544-02-0456   Sentido de rotação dos grupos =>H         LOTEnL"    (**)

Onde:

y = número de pares

mês/ano= data de fabricação (MM/AAAA)

Sentido de rotação dos grupos =>H o H<=   para cabos acima de 100 pares.

7 / 7

"Este informativo é de autoria e propriedade exclusiva da Furukawa Industrial S.A. Produtos Elétricos. É vedada a sua reprodução no todo ou em parte sem mencionar sua autoria, assim como alteração de seu conteúdo ou contexto."

Embalagem

Tipo de embalagem Carretel de madeira Comprimento nominal

Conforme tabela em Características dimensionais.

Pressão Todos os lances de cabo CTP-APL XDSL com capacidade maior

ou igual a 200 pares devem ser fornecidos com uma pressão estabilizada entre 49 kPa e 98 kPa
