Submódulo Elaboração do Programa Diário da Operação

(1)

Endereço na Internet: http://www.ons.org.br

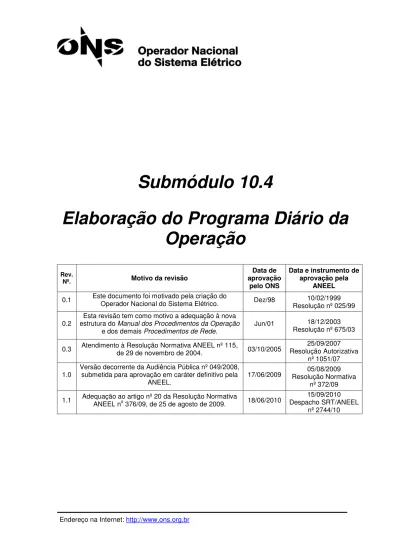

Submódulo 10.4

Elaboração do Programa Diário da

Operação

Rev. Nº. Motivo da revisão Data de aprovação pelo ONS Data e instrumento de aprovação pela ANEEL

0.1 Este documento foi motivado pela criação do _{Operador Nacional do Sistema Elétrico.} Dez/98 10/02/1999 Resolução nº 025/99 0.2 estrutura do Manual dos Procedimentos da Operação Esta revisão tem como motivo a adequação à nova

e dos demais Procedimentos de Rede. Jun/01

18/12/2003 Resolução nº 675/03 0.3 Atendimento à Resolução Normativa ANEEL nº 115, _{de 29 de novembro de 2004.} 03/10/2005 _{Resolução Autorizativa}25/09/2007

nº 1051/07 1.0 Versão decorrente da Audiência Pública nº 049/2008, submetida para aprovação em caráter definitivo pela

ANEEL. 17/06/2009

05/08/2009 Resolução Normativa

nº 372/09 1.1 Adequação ao artigo nº 20 da Resolução Normativa _{ANEEL n}o_{376/09, de 25 de agosto de 2009.} 18/06/2010

15/09/2010 Despacho SRT/ANEEL

(2)

Endereço na Internet: http://www.ons.org.br Página 2/7

1 INTRODUÇÃO ... 3

2 OBJETIVOS ... 3

3 PRODUTO ... 3

4 ALTERAÇÕES DESTA REVISÃO ... 4

5 RESPONSABILIDADES ... 4

5.1 DO CENTRO NACIONAL DE OPERAÇÃO DO SISTEMA – CNOS ... 4

5.2 DOS CENTROS REGIONAIS DE OPERAÇÃO DO SISTEMA - COSR ... 5

5.3 DOS AGENTES DE GERAÇÃO ... 5

5.4 DOS AGENTES DE TRANSMISSÃO ... 6

5.5 DOS AGENTES DE DISTRIBUIÇÃO... 6

5.6 DOS CONSUMIDORES CUJAS INSTALAÇÕES ESTEJAM CONECTADAS À REDE DE BÁSICA ... 6

5.7 DOS AUTOPRODUTORES CONECTADOS À REDE DE OPERAÇÃO ... 6

5.8 DOS AGENTES EXPORTADORES E IMPORTADORES ... 7

(3)

Endereço na Internet: http://www.ons.org.br Página 3/7

1 INTRODUÇÃO

1.1 Elaborado na pré-operação, o Programa Diário da Operação – PDO consolida a programação diária eletroenergética emitida pela área de programação da operação do Operador Nacional do Sistema Elétrico – ONS, com as inclusões de novas intervenções ou alterações das intervenções já aprovadas – inclusive no caso de intervenções sem desligamento e das intervenções solicitadas no dia anterior à data pretendida para a sua realização – e com as inclusões ou alterações nas restrições operativas das instalações de geração e transmissão, das condições previstas para a operação dos reservatórios, da previsão de carga e da programação do Controle Automático de Geração – CAG.

1.2 O PDO fornece aos centros de operação do ONS e aos agentes da operação, as diretrizes eletroenergéticas específicas, necessárias à execução da operação para o dia seguinte.

1.3 O módulo e o submódulo aqui mencionados são:

(a) Módulo 6 Planejamento e programação da operação elétrica; e (b) Submódulo 10.8 Operação hidráulica dos sistemas de reservatórios.

2 OBJETIVOS

2.1 O objetivo deste submódulo é estabelecer as responsabilidades e as diretrizes para a elaboração do PDO.

3 PRODUTO

3.1 O produto do processo descrito neste submódulo é o: (a) Programa Diário da Operação – PDO.

3.1.1 O PDO é composto de uma parte sistêmica e de partes regionais locais, ambas estruturadas de acordo com modelo apresentado em rotina operacional específica.

3.1.2 O PDO se compõe de programas diários concernentes à operação, de informações, de observações e dos dados de entrada utilizados na sua elaboração.

3.1.3 O PDO é composto:

(a) Do Programa Diário de Intervenções consolidado – PDIc, que consiste na consolidação das intervenções analisadas na fase de programação da operação, a partir dos ajustes decorrentes de informações sobre:

(i) as intervenções de urgência e as intervenções sem desligamento na rede de operação sistêmica e regional/local, recebidas até as 15h00min, horário de Brasília, do último dia útil anterior à data pretendida para a realização dessas intervenções; e

(ii) outras informações e dados que alterem o que foi considerado nas análises realizadas na fase de programação da operação.

(b) Do Programa Diário de Carga e Freqüência – PDCF, que contém as solicitações de intervenção nos CAG, as alterações no modo de operação dos CAG, as intervenções nos pontos de medição de intercâmbio e de unidades geradoras conectadas aos CAG e as intervenções nos dispositivos de controle das usinas.

(4)

Endereço na Internet: http://www.ons.org.br Página 4/7 (c) Do Programa Diário de Produção consolidado – PDPc, que consiste na consolidação das

informações de caráter energético geradas na fase de programação da operação, a partir dos ajustes decorrentes de novas informações sobre:

(i) previsões de carga;

(ii) disponibilidade de geração; (iii) intercâmbios internacionais; (iv) condições de tempo;

(v) cancelamentos de intervenções; (vi) intervenções de urgência; e

(vii) outras informações e dados que impactem as análises realizadas pela área de programação do ONS.

(d) Do Programa Diário de Defluências consolidado – PDFc, que abrange a programação de defluências para os reservatórios, nas situações Normal, Atenção, Alerta e Emergência, conforme estabelecido no Submódulo 10.8, levando em conta os ajustes decorrentes de informações sobre:

(i) o atendimento a restrições temporárias verificadas após a emissão do PDF; (ii) novas previsões de níveis e vazões;

(iii) novos valores de geração das usinas; e

(iv) outras informações e dados que alterem as análises realizadas pela área de hidrologia operacional do ONS.

(e) Das recomendações, com as diretrizes eletroenergéticas e hidráulicas complementares que subsidiam a execução do PDPc, do PDFc e do PDCF e as diretrizes elétricas que subsidiam a operação de tempo real diante das condições operacionais verificadas ou previstas a curto prazo para o Sistema Interligado Nacional – SIN.

(f) Dos limites e restrições a serem considerados na elaboração do PDO: (i) limites sistêmicos;

(ii) limites dos equipamentos e das linhas de transmissão; (iii) restrições hidráulicas temporárias ou permanentes; e (iv) restrições ambientais temporárias ou permanentes. (g) De informações meteorológicas.

4 ALTERAÇÕES DESTA REVISÃO

4.1 Não houve alterações neste submódulo.

5 RESPONSABILIDADES

5.1 Do Centro Nacional de Operação do Sistema – CNOS

(5)

Endereço na Internet: http://www.ons.org.br Página 5/7 (b) Elaborar a parte sistêmica do Programa Diário da Operação – PDO, constituído por:

(i) Programa Diário de Produção Consolidado (PDPc), efetuando as reprogramações que forem necessárias junto aos agentes;

(ii) Parte do Programa Diário de Intervenção Consolidado (PDIc), referente à rede de operação sistêmica;

(iii) Programa Diário de Carga e Freqüência – PDCF; (iv) Programa Diário de Defluências Consolidado – PDFc; (v) Recomendações eletroenergéticas;

(vi) Limites e restrições; e (vii) Informações meteorológicas.

(c) Analisar as intervenções da rede de operação sistêmica e as informações energéticas e hidráulicas.

5.2 Dos Centros Regionais de Operação do Sistema - COSR

(a) Elaborar a parte do PDO, constituída por uma parte do PDIc, referente à rede de operação regional/local, devidamente compatibilizada com a parte referente à rede de operação sistêmica, elaborada pelo CNOS.

(b) Compatibilizar, junto ao CNOS, a programação de defluências dos reservatórios nas situações Normal, de Atenção, de Alerta e de Emergência, para ser considerada no PDFc. (c) Coletar diariamente as previsões meteorológicas para o dia seguinte, nas áreas em que

sua rede de atuação está inserida.

(d) Analisar as solicitações de intervenções da rede de operação regional/local.

(e) Informar a realização de intervenções de urgência aos demais agentes afetados por essas intervenções.

(f) Analisar o atendimento aos requisitos operacionais de novas instalações visando à liberação dos testes de energização e a aprovação da respectiva intervenção.

5.3 Dos agentes de geração

(a) Solicitar as intervenções ao ONS, em conformidade com o estabelecido no Módulo 6 e nas rotinas operacionais específicas.

(b) Informar ao centro de operação do ONS com o qual se relaciona os dados sobre intervenções de urgência em instalações fora da rede de operação que imponham limitações ao despacho de usinas da rede de operação.

(c) Fornecer ao centro de operação do ONS com o qual se relaciona as informações sobre as solicitações de intervenções nos pontos de medição de unidades geradoras conectadas ao CAG e de intervenções nos dispositivos de controle das usinas, para serem consideradas no PDCF.

(d) Informar ao centro de operação do ONS as alterações previstas de disponibilidade de geração.

(e) Alterar sua programação de intervenções, de produção e de defluência ou sua programação de intervenções em equipamentos relacionados ao CAG, quando solicitado e em comum acordo com o ONS.

(6)

Endereço na Internet: http://www.ons.org.br Página 6/7 (f) Fornecer ao ONS, quando solicitadas, informações complementares das intervenções

cadastradas.

5.4 Dos agentes de transmissão

(b) Informar aos agentes de geração, de distribuição e de transmissão os dados de intervenções de urgência, em instalações fora da rede de operação que imponham limitações ao despacho de usinas da rede de operação ou à própria rede de operação. (c) Alterar sua programação de intervenções, quando solicitado, em comum acordo com o

ONS.

(d) Fornecer ao ONS, quando solicitadas, informações complementares das intervenções cadastradas.

5.5 Dos agentes de distribuição

(b) Enviar aos agentes de geração e de transmissão os dados sobre intervenções de urgência em instalações fora da rede de operação que imponham limitações ao despacho de usinas da rede de operação ou à rede de operação.

(c) Alterar, quando solicitado, sua programação de intervenções com influência na rede de operação, em comum acordo com o ONS.

(d) Informar ao centro de operação do ONS com o qual se relaciona as alterações de previsão de carga.

(e) Fornecer ao ONS, quando solicitadas, informações complementares das intervenções cadastradas.

5.6 Dos consumidores cujas instalações estejam conectadas à rede de básica

(b) Alterar, quando solicitado, sua programação de intervenções com influência na rede de operação, em comum acordo com o ONS.

(c) Informar ao centro de operação do ONS com o qual se relaciona as alterações de previsão de carga para o dia seguinte, ou no dia, quando de situações de urgência.

5.7 Dos autoprodutores conectados à rede de operação

(7)

Endereço na Internet: http://www.ons.org.br Página 7/7 (c) Informar ao centro de operação do ONS com o qual se relaciona as alterações de

disponibilidade de geração para o SIN.

5.8 Dos agentes exportadores e importadores

(c) Informar ao centro de operação do ONS com o qual se relaciona a alteração nos intercâmbios programados.

6 DIRETRIZES GERAIS

6.1 A elaboração do PDO é voltada para a compatibilização e consistência das solicitações de intervenções analisadas na fase de programação da operação e as intervenções de urgência, das informações dadas pelos agentes referentes a alterações de requisitos de carga, intercâmbio internacional ou disponibilidade de geração, como também das referentes a níveis e vazões verificados ou previstos, constantes do PDF, e dos dados para a elaboração do PDCF.

6.2 As diretrizes para operação normal do CAG, para alterações de modalidades de operação desse controle, bem como para indisponibilidade de pontos de medição de intercâmbios e de geração constituem o PDCF, que é parte integrante do PDO.

6.3 O ONS disponibiliza o PDO para os agentes até às 16h30min, horário de Brasília, do último dia útil anterior à data a que o Programa se refere.

6.4 O PDO é disponibilizado para os centros de operação do ONS, para as áreas de programação e desligamentos do ONS e para os agentes da operação, conforme detalhado em rotina operacional específica.

6.5 O PDO deve estar disponível diariamente nas salas de controle dos centros de operação do ONS e dos demais agentes.
