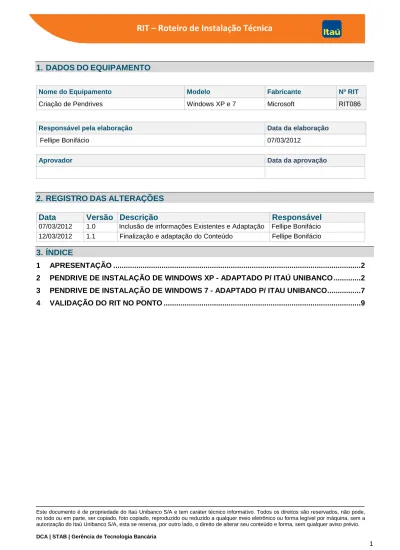

1. DADOS DO EQUIPAMENTO
Nome do Equipamento Modelo Fabricante Nº RIT
Criação de Pendrives Windows XP e 7 Microsoft RIT086
Responsável pela elaboração Data da elaboração
Fellipe Bonifácio 07/03/2012
Aprovador Data da aprovação
2. REGISTRO
DAS
ALTERAÇÕES
Data
Versão Descrição
Responsável
07/03/2012 1.0 Inclusão de informações Existentes e Adaptação Fellipe Bonifácio 12/03/2012 1.1 Finalização e adaptação do Conteúdo Fellipe Bonifácio
3. ÍNDICE
1
APRESENTAÇÃO ... 2
2
PENDRIVE DE INSTALAÇÃO DE WINDOWS XP - ADAPTADO P/ ITAÚ UNIBANCO ... 2
3
PENDRIVE DE INSTALAÇÃO DE WINDOWS 7 - ADAPTADO P/ ITAU UNIBANCO ... 7
1. APRESENTAÇÃO
Este manual apresenta e descreve os procedimentos de criação dos pendrives
responsáveis pelas instalações dos Sistemas Operacionais Windows® em todo o parque
de agências do Itaú Unibanco.
2. PENDRIVE DE INSTALAÇÃO DE WINDOWS XP – ADAPTADO P/ ITAÚ UNIBANCO
• Preparação de Pen Drive para instalação de SO. Instale o Software: WinSetupFromUSB (instalador poderá ser obtido através de sites de download, de conteúdo confiável). A versão deverá ser rigorosamente respeitada Versão 0.2.3
• Clique no botão RMPrepUSB (Figura 01)
Figura 01
1. No primeiro campo, confira se os dados de seu pendrive (modelo e capacidade) conferem, em caso contrário, clique em <Refresh> (Figura 02);
2. No quadro “FILESYSTEM and OVERRIDES”, verifique se a opção “FAT 32” está ativada; 3. Ainda no mesmo quadro, verifique se a opção “Boot as HDD (2PTNS)” está ativada; 4. No quadro “BOOT OPTIONS”, verifique se a opção “XP bootable [NTLDR] está ativada; 5. Conferidos os itens acima, clique no botão <Prepare Drive>.
• Ao surgir a janela “RMPREPUSB”, clique no botão <OK> (Figura 03);
Figura 03
• As figuras 04 e 06 representam o processo de preparação do pendrive.
Figura 04
• Ao surgir a janela “RMPARTUSB”, clique no botão <OK> (Figura 05);
Figura 05
• Quando aparecer a última frase no processo de configuração: “INFO: This device is classed as
USB-ZIP <Removable Disk>., a janela do DOS irá se fechar.
• De volta à tela anterior, clique em <EXIT> (Figura 07). Esta ação o levará novamente à tela inicial do programa.
Figura 07
• Caso surja a janela “Advice!”, clique no botão <OK> (Figura 08);
Figura 08
De volta à tela inicial do programa, no quadro “You may also add:” e subitem “PartedMagic v.>3.0 / Other
ISO”, ative o checkbox e logo à direita, clique no botão “ ... “,conforme o demonstrado na figura 09.
• Na janela “Select pmagic-3.X.iso”, você poderá localizar o arquivo da imagem da instalação. No caso dos pendrives do Itaú-Unibanco, este arquivo tem o nome de “LiteTouchPE_x86.iso”. Na sequência, clique em <Abrir> (Figura 10).
Figura 10
• Será possível verificar que o caminho do arquivo de imagem escolhido, já aparece no campo “PartedMagic v.>3.0 / Other ISSO”. Agora, será necessário clicar em GO, para que a inclusão da imagem seja feita ao pendrive (Figura 11).
• Ao surgir a janela “Warning”, clique no botão <OK> (Figura 12);
Figura 12
• Ao surgir a janela “Done”, clique no botão <OK> (Figura 13);
Figura 13
• De volta à tela do programa, clique em <EXIT> para finalizar a operação de criação do pendrive (Figura 14).
Figura 14
• Agora, será necessário copiar todos os arquivos do pendrive para o interior do mesmo, porém, é importante se atentar para que o arquivo de imagem “LiteTouchPE_x86.iso” não seja substituído, pois do contrário, os passos das figuras 09 a 13 serão inutilizados.
• Em determinado momento da cópia, a janela “Confirmar substituição de arquivo” aparecerá. Clique em <Sim para todos> (Figura 15).
Figura 15
•
Pronto! O pendrive foi criado com sucesso e pode ser utilizado para as instalações.3. PENDRIVE DE INSTALAÇÃO DE WINDOWS 7 – ADAPTADO P/ ITAÚ UNIBANCO
• Utilizar uma máquina com Windos 7 instalado ou superior, pois somente este sistema operacional possui o programa DiskPart.
• Após ter logado na estação com o usuário (Técnico), conecte um pendrive em uma porta USB disponível e verifique se o microcomputador reconheceu o dispositivo
• Clique em Iniciar> Executar> no campo Pesquisar programas e arquivos; Selecione o comando
CMD e clique <ENTER> (Figura 16).
• Digite o comando DiskPart e pressione Enter.
• Digite List Disk e clique em Enter (Será listado os discos que estão no microcomputador).
• Localize e selecione o dispositivo USB de interesse e digite o comando “Select Disk 1” (exemplo) pressione Enter (A numeração é a referencia para o numero de discos existentes e conectados ao microcomputador, selecione a numeração correspondente ao pen drive).
• Após selecionar o disco desejado, digite o comando Clean e pressione Enter, (Esta função irá formatar o pen drive).
• Após formatar o Pen Drive será necessário criar uma partição executando o seguinte comando,
Create Partition Primary, e pressione Enter. (Será criada uma partição primaria).
• Digite Active e pressione Enter. (para ativar a partição criada)
• Digite Format Quick, e pressione Enter (Este comando irá formatar o computador e indicar quando a formatação estiver completa).
• Após formatar o Pen Drive, digite Assign e pressione Enter. (Este comando irá associar o pen drive a um drive de rede).
• Para terminar e sair da aplicação digite Exit e tecle Enter. Abaixo, a tela resultante destas operações (Figura 17).
Figura 17
• Copie os arquivos necessários para dentro do pen-drive. Os arquivos serão fornecidos pelo Itaú
