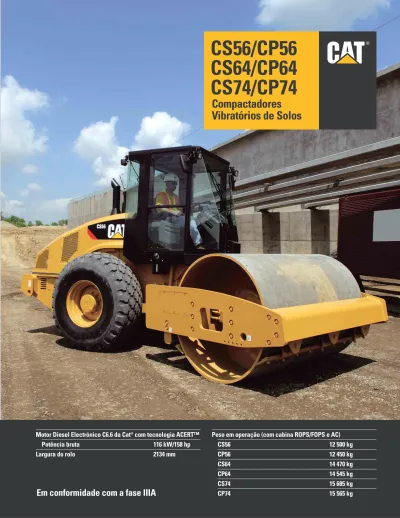

Peso em operação (com cabina ROPS/FOPS e AC) CS56 12 500 kg CP56 12 450 kg CS64 14 470 kg CP64 14 545 kg CS74 15 685 kg
Motor Diesel Electrónico C6.6 da Cat®com tecnologia ACERT™
Potência bruta 116 kW/158 hp Largura do rolo 2134 mm
CS56/CP56
CS64/CP64
CS74/CP74
Compactadores
Vibratórios de Solos
®Produtividade e fiabilidade num pacote durável
Os compactadores de solo duradouros e de confiança CS/CP56, CS/CP64, e CS/CP74 oferecem
um elevado desempenho de compactação, velocidade e aptidão de rampa para produtividade
máxima.
2
✔
Sistema vibratório
Pesos excêntricos de tipo casulo asseguram um desempenho máximo de compactação e um mínimo de manutenção. As elevadas forças dinâmicas ajudam a atingir a densidade no menor número de passagens possível. A amplitude foi aumentada no CS/CP56 e CS/CP64 oferecendo mais força de compactação.
pág. 4
Cabina de operação
A cabina de operação tem um conforto e visibilidade excelentes. Uma coluna da direcção inclinada, uma alavanca de mudanças com descanso para o pulso, indicadores de controlo agrupados e interruptores de controlo conveniente-mente localizados para aumentar a produtividade do operador e reduzir a fadiga. Quatro apoios de isolamento reforçados oferecem uma condução mais suave. São fornecidos retrovisores de série e duas luzes de funcionamento voltadas para a frente e duas luzes de funcionamento voltadas para trás. Volante da direcção com função de buzina central integrada e botão da direcção ajuda a reduzir a fadiga do operador. As máquinas com a plataforma da estrutura ROPS/FOPS aberta estão rodeadas por corrimãos e apresentam apoios para os pés em ângulo para um pisar seguro quando se trabalha num declive.
pág. 7
Motor
O Motor Diesel Electrónico C6.6 da Cat com Tecnologia ACERT™ oferece 116 kW (158 hp) e foi construído para mais desempenho e fiabilidade. O desenho do motor e os componentes são mais robustos o que proporciona mais fiabilidade, menos ruído e mais durabilidade. pág. 5
Aptidão de rampa e controlo da máquina
O sistema de propulsão com bombas duplas exclusivo proporciona um caudal hidráulico equilibrado separado tanto para o eixo de accionamento traseiro como para o motor de accionamento do tambor dianteiro. Este sistema de propulsão com bombas duplas oferece uma excelente capacidade em subidas, controlo da máquina e potência de tracção para uma utilização eficaz da opção da lâmina de nivelamento. As bombas duplas também minimizam a patinagem dos rolos e das rodas em condições de baixa tracção. As altas velocidades de trabalho aumentam a produtividade. pág. 6
Nova
✔
Facilidade de manutenção
O capot em fibra de vidro de uma peça tem um novo desenho chanfrado. Abre-se para permitir o acesso ao motor e aos pontos de manutenção diários. Dois conjuntos de cilindros de elevação tornam o capot fácil de abrir. Todos os pontos de verificação são acessíveis pelo lado direito da máquina ao nível do solo. O sistema de arrefecimento montado na traseira permite um acesso fácil para efeitos e limpeza. O arrefecedor do óleo hidráulico inclina para baixo para um acesso conveniente e uma limpeza fácil A plataforma do operador inclina-se para a frente para proporcionar um acesso conveniente aos componentes
hidráulicos. O intervalo de lubrificação do rolamento vibratório de 3 anos/ 3000 horas reduz a manutenção ao mínimo e maximiza a produção. Como não precisa de análise periódica do óleo existe menos manutenção do sistema vibratório. O engate de articulação apresenta rolamentos lubrificados para a vida que nunca precisam de manutenção. O intervalo de mudança do óleo do sistema hidráulico é agora de 2 anos/ 2000 horas. pág. 12
Versatilidade
A dupla amplitude de série alarga a gama de aplicação do compactador. A grande gama que existe entre as altas e as baixas forças centrífugas facilita a personalização dos esforços de compactação para as características técnicas de densidade.
pág. 4
O sistema de propulsão de elevada tracção faz com que a máquina consiga chegar a mais locais e empurrar mais material com a lâmina de nivelação controlada por pedal opcional. O kit de invólucro pé de carneiro opcional melhora a versatilidade das máquinas quando compactam materiais coesos ou semi-coesos. pág. 9
Funcionalidades de Compactação Inteligente com Compactação AccuGrade™ Mapeamento GPS e Medição para Compactadores de Solo
A Compactação AccuGrade aumenta a produtividade e garante que a produção satisfaz as especificações pois elimina o trabalho de previsão. A Compactação AccuGrade documenta os resultados da compactação para utilização em aplicações de Controlo de Qualidade / Seguro de Qualidade. pág. 10-11
Visibilidade
O desenho do capot inclinado de uma peça, os guarda-lamas traseiros mais estreitos e mais vidro na parte traseira da cabina oferecem ao operador uma visibilidade extraordinária para a extre-midade exterior dos pneus traseiros e para a traseira da máquina. pág. 6
✔
✔
✔
✔
4 1 4 2 3
Sistema vibratório
O sistema vibratório tipo casulo, cuja fiabilidade foi comprovada em compactadores de solos
anteriores fornece uma força de compactação superior oferecendo vantagens de manutenção.
Alojamentos dos pesos tipo casulo São montados e
vedados de fábrica para garantir a limpeza, a vida mais longa dos rolamentos e a substituição/ manutenção mais fácil em campo.
Dupla amplitude. A dupla amplitude trabalha
eficazmente numa gama mais ampla de aplicações. A amplitude alta ou baixa é seleccionada a partir da cabina de operação.
Frequência de vibração. Frequência de vibração de
30 Hz para altos resultados de compactação. Controlo de frequência opcional variável com uma gama de frequência de 23.3-30 Hz permite que a frequência se adapte melhor a diversas condições de trabalho.
Rolamentos reforçados. Grandes rolamentos
reforçados para o eixo do peso excêntrico desenhado para as altas forças de compactação.
Intervalos de serviços. 3 anos/3000 horas de intervalo
de lubrificação dos rolamentos do sistema vibratório para manutenção reduzida. A Análise Periódica de Óleo deixa de ser necessária reduzindo os custos de manutenção e aumentando o tempo de actividade da máquina.
1 Alojamentos dos pesos tipo casulo 2 Pesos excêntricos patenteados 3 Rolamentos reforçados 4 Suportes de isolamento
Pesos excêntricos patenteados
A selecção fiável de dupla amplitude e um desenho inovador asseguram um desempenho
preciso.
Selecção de amplitudes. A selecção de amplitudes
positiva é obtida quando o contrapeso de esferas de aço é reposicionado dentro do peso excêntrico oco. A direcção da rotação do veio do peso determina o nível da amplitude.
Alta fiabilidade. Alta fiabilidade pois não há
possibilidade das esferas de aço de alta resistência aderirem com os impactos. A fiabilidade do sistema é maior na oscilação dos pesos mecânicos e é também mais silencioso nos arranques e nas paragens.
Comando simplificado. Comando simplificado a
partir da cabina do operador com um interruptor de selecção na consola do operador.
Vida útil mais longa. Não há pesos pesados para
se chocarem, nenhum fragmento de metal para contaminar o sistema de lubrificação dos rolamentos.
Motor Diesel Electrónico C6.6 da Cat
®com tecnologia ACERT™
A tecnologia Caterpillar comprovada desenhada para oferecer um desempenho, uma
fiabilidade e uma economia de combustível inigualáveis com potência ampla para os trabalhos
mais exigentes.
Tecnologia ACERT. Esta tecnologia combina os
sistemas comprovados com novas tecnologias inovadoras para moldar com precisão o processo de combustão, oferendo uma combustão mais completa do combustível e menores emissões.
Arranque em tempo frio. Arranque em tempo frio
melhorado para fiabilidade máxima.
Óptima durabilidade e fiabilidade. Um bloco e
componentes mais robustos melhoram a durabilidade e a fiabilidade produzindo menos ruídos.
Bomba de óleo montada numa posição baixa. Bomba
de óleo montada numa posição baixa para uma lubrificação rápida no arranque.
Radiador de óleo grande. Um grande radiador de
óleo reduz a deterioração do óleo e a vitrificação dos componentes internos. Permite intervalos de
substituição do óleo de 500 horas.
Satisfaz os requisitos de emissões. O motor que
satisfaz os requisitos relativamente a emissões está em conformidade com os padrões de controlo de emissões Europeus EU fase IIIA.
Sistema de propulsão com bombas duplas
Um esforço de tracção e uma capacidade de nivelamento superior para uma produtividade
extraordinária em aplicações exigentes.
Bombas de propulsão duplas. As bombas de
propulsão duplas proporcionam um caudal hidráulico separado, equilibrado para o eixo das rodas traseiras e os motores de accionamento do rolo. Proporciona uma maior aptidão de rampa em inclinações fortes e aumenta o esforço de tracção em condições de piso solto ou irregulares.
Diferencial de patinagem controlada. Proporciona
um esforço de tracção equilibrado e uma trans-ferência de binário suave para as duas rodas traseiras.
Gamas de velocidades. Duas gamas de velocidades
para uma operação versátil. Faixa de baixa velocidade para a operação com vibração e máximo binário ao subir inclinações. A faixa de alta velocidade move a máquina rapidamente em longas distâncias.
Válvulas. Válvulas de jacto em cada circuito de
propulsão ajudam a manter o óleo hidráulico frio e limpo para uma máxima eficiência do sistema.
1 Bombas de propulsão duplas. 2 Motor Cat C6.6
3 Diferencial de patinagem controlada 4 Motor de accionamento da roda traseira 5 Motor de accionamento do rolo
1
2
3 4
Aptidão de rampa e controlo da máquina
Sistema de propulsão com bombas duplas, desempenho superior comprovado, controlo da
máquina e a excepcional aptidão de rampa.
6
Sistema de propulsão com bombas. O sistema de bomba
de propulsão dupla tem bombas dedicadas para conduzir de forma independente os motores reforçados da roda traseira de elevado binário e do rolo. Se ocorrer perda de tracção a um dos motores, existe sempre o fluxo
hidráulico para o motor que não desliza, permitindo um esforço de tracção contínuo.
Capacidade de controlo. A capacidade de controlo dá ao
operador controlo completo da máquina para parar, manter a posição da máquina e mudar de direcção num declive, especialmente útil em condições de pisos soltos.
Válvula de pressão. A válvula de protecção de pressão
(POR) limita a pressão máxima no sistema reduzido o curso das bombas de propulsão Isto reduz o caudal da bomba enquanto mantém a pressão do sistema. Isto diminui a potência em cavalos enquanto acelera a máquina o que poupa combustível.
Visibilidade para a traseira
O desenho do capot inclinado em fibra de vidro de uma só peça oferece uma visibilidade
extraordinária ao operador com excelente acesso de serviço.
Visibilidade. A linha de visão para as extremidades
dos pneus e para a traseira da máquina é excepcional. O operador pode ver os obstáculos com 1 metro de altura localizados a 1 metro da traseira da máquina. Os guarda-lamas estão mais estreitos bem como o pára-choques traseiro. A excelente visibilidade aumenta a produtividade ao trabalhar perto de obstruções ou ao manobrar pelo estaleiro.
Capot do motor com chave. O capot do motor com chave
de uma peça abre-se facil e rapidamente com a utilização de dois conjuntos de amortecedores a gás oferecendo um acesso sem limites ao motor, sistema de refrigeração e pontos de serviço.
Níveis de ruído. Baixos níveis de ruído devido ao design
do capot e melhor fluxo do ar de refrigeração através do radiador montado na traseira baixando os níveis de ruído para o operador e a equipa de solo.
Cabina ROPS/FOPS
A cabina opcional pode aumentar a utilização da máquina e proporcionar um maior conforto
todo o ano, em condições ambientais extremas.
Ambiente espaçoso e confortável. Janelas grandes com
mais vidro adicionadas à traseira da cabina oferecem uma visibilidade excepcional. Grande espaço interior com áreas de arrumação, excelente ergonomia e baixos níveis de ruído.
Cabina completamente equipada. Os itens incluídos na
cabina incluem dois espelhos retrovisores exteriores, duas luzes de funcionamento voltadas para a frente e duas luzes de funcionamento voltadas para trás, limpa pára-brisas dianteiros e traseiros, janelas laterais de abrir e ar condicionado com aquecedor e desembaciador. Novos descansos para os pés no piso da cabina oferecem um pisar seguro e maior conforto do operador. A cabina tem agora uma pré-instalação eléctrica para acrescentar uma unidade de rádio (rádio não incluído). Uma tomada de 12 volts foi adicionada para oferecer potência a aparelhos de comunicação pessoal.
Opção de ar condicionado. A cabina pode estar equipada
com ar condicionado para maior conforto do operador.
Capota da estrutura ROPS/FOPS
O desenho ergonómico proporciona produtividade máxima do operador oferecendo uma
excelente visibilidade e um conforto incomparável.
Equipamento de série. Inclui duas luzes de funcionamento
voltadas para a dianteira e duas voltadas para a traseira, corrimãos com descansos para os pés em ângulo, um resguardo anti-vandalismo trancável e espelho retrovisor exterior.
Vibração reduzida. Quatro apoios de borracha reforçados
e um tapete reduzem as vibrações transmitidas ao operador.
Coluna da direcção inclinada. O ângulo da coluna da
direcção é infinitamente ajustável para conforto máximo. A capacidade de inclinação oferece uma entrada e saída fáceis para o operador.
Conforto máximo. O assento de vinil confortável e
duradouro é ajustável com descansos para os braços que levantam e um cinto de segurança retráctil com 76 mm
de largura. Assento opcional rotativo disponível.
Excelente visibilidade. Corrimãos e ROPS/FOPS não
interferem com a linha de visão da extremidade do rolo e pneu traseiro.
Fluxo do ar de refrigeração optimizado
Um design do fluxo de ar melhorado minimiza as núvens de pó e elimina a descarga de ar
quente sobre o operador.
Fluxo de ar optimizado. Extrai o ar fresco do meio do
capot e descarrega o ar quente pela traseira.
Conforto do operador. O ar quente orientado para um
ponto afastado do operador evita que este sopre para cima do operador aumentando o seu conforto e produtividade
Melhor visibilidade do operador. Núvens de pó
minimi-zadas porque o ar descarregado não sai directamente para o chão e não contribui para a produção de núvens de pó.
Rolo pé de carneiro e scrapers
Os rolos de pé de carneiro oferecem um desempenho superior quando se compactam terrenos
argilosos. Os scrapers reforçados partem os materiais afastando-os da superfície do rolo para
permitir penetração profunda dos pés de carneiro.
Rolo pé de carneiro. O rolo pé de carneiro tem
140 almofadas soldadas no rolo numa disposição em V.
Compactação máxima. A almofada redonda de série tem
127 mm de altura com uma área de face de 89.4 cm2para
uma elevada pressão de contacto com o solo e uma compactação máxima. O desenho chanfrado, de auto-limpeza permite que as almofadas saiam da elevação sem soltar nem levantar o solo à volta das almofadas.
Elevada pressão de contacto com o solo. A almofada
quadrada opcional tem 100 mm de altura com uma área de face de 140 cm2. A altura reduzida da almofada e a
maior área de superfície oferece uma elevada pressão de contacto com o solo. As almofadas quadradas e o rolo produzem também um acabamento de face selado que evita que a humidade penetre.
Scraper reforçado. O desenho do scraper apresenta
scrapers largos, individualmente ajustáveis e substituíveis montados na dianteira e na traseira do rolo. Reduz a acumulação excessiva de material entre as almofadas.
Desenho quadrado da almofada opcional. Máquina com rolo pé de carneiro
ilustrada com desenho de almofada redondo de série e lâmina de nivela-mento opcional.
Lâmina de nivelamento
A lâmina de nivelamento opcional aumenta a versatilidade e a utilização da máquina
melhorando enormemente a produtividade.
Versatilidade e utilização da máquina. Adequada para
muitas aplicações como derrubamento de material, nivelamento de terreno, preenchimento de trincheiras e aplicações leves de bulldozer.
Controlo da lâmina. A lâmina de nivelamento fácil de
utilizar é controlada pelo pé direito do operador para oferecer uma operação simples das funções de propulsão, de direcção e da lâmina simultaneamente.
Desempenho melhorado. O desempenho melhorado do
cilindro de elevação aumenta a velocidade da máquina para maior produtividade e eficiência.
Extremidades de corte. Duas extremidades de corte
reversíveis e substituíveis de duas peças aumentam a vida da extremidade e reduzem os custos de substituição.
Lâmina. Não há autorizações especiais para transporte de
uma lâmina com 2500 mm.
Kit de invólucro pé de carneiro
O kit de invólucro pé de carneiro opcional aumenta a versatilidade e a produtividade da
máquina permitindo-lhe trabalhar quem em materiais coesos quer em materiais não-coesivos.
Versatilidade e utilização. Alarga a versatilidade e a
utilização da máquina ao mesmo tempo que proporciona uma solução simples e de baixo custo para obras que podem exigir a compactação com pé de carneiro e com rolo macio.
Pára-choques de dupla função. O pára-choques incluído
no kit de invólucro não precisa de ser removido. Este pára-choques pode suportar também a lâmina de nivela-mento opcional que aumenta ainda mais a versatilidade da máquina. O pára-choques oferece armazenamento conveniente, aparafusado para as chapas do scraper do rolo macio quando não estão a ser utilizadas.
Scrapers para o kit de rolo macio. São fornecidos
scrapers para o kit de rolo macio. O novo desenho do scraper do kit de invólucro oferece melhor desempenho de remoção de resíduos.
Metades de invólucros pé de carneiro. As metades de
invólucros pé de carneiro podem ser rapidamente e facilmente instaladas ou removidas em cerca de uma hora com a utilização de um dispositivo de elevação aprovado.
1
2
1 Desenho melhorado do scraper do kit de invólucro 2 Os scrapers do rolo macio encontram-se guardados
10
Compactação AccuGrade™ para compactadores de solo
A Compactação AccuGrade, o Mapeamento GPS e a Medição para Compactadores de Solo
fazem do seu operador um verdadeiro perito em compactação de solo.
Mapeamento GPS e Medição. Sente a compactação do solo à
medida que funciona e relaciona os dados com a posição do GPS de medição. Estas funcionalidades melhoram a qualidade do trabalho diminuindo os custos de propriedade e de
operação, reduzindo a mão de obra necessária e optimizando a produtividade.
Acelerómetro montado no rolo. Mede o movimento do rolo
para sentir os níveis de compactação do solo.
Pacote do controlador. Converte as medições do acelerómetro
em Valores de Compactação Caterpillar (CCVs), que oferecem indicações de dureza do solo ao operador.
Receptor GPS. Determina a posição a 3 dimensões do rolo
compactador do solo por triangulação entre os diversos satélites. A unidade incorpora o receptor e uma antena GPS numa única unidade por é apenas necessário activar uma ligação.
Sensor de ângulo. Monta-se na base do mastro. O instrumento
mede a inclinação esquerda/direita do rolo numa gama de ±45˚. Esta informação é enviada ao processador da unidade do visor para oferecer maior precisão de posição.
Rádio. Montado na cabina da máquina para garantir uma
recepção de sinal máxima. O rádio recebe dados Compact Measurement Record (CMR) da estação base do GPS para calcular posições GPS de elevada precisão. As frequências de transmissão de rádio trabalham em todas as condições climatéricas. O rádio oferece igualmente uma rede de rádio sem fios de duas vias entre a máquina e um computador no escritório que tenha o software AccuGrade. Os dados de compactação da unidade do visor podem ser transferidos para o computador do estaleiro para análise de dados.
Unidade de visualização LCD gráfica CD700. O visor CD700
robusto e à prova de água consolida dados de posição, compactação e operacionais numa única interface intuitiva localizada nas pontas dos dedos do operador. Aloja igualmente um poderoso processador. O visor recolhe dados do receptor GPS, do sensor de ângulo e do sistema de medição de com-pactação. Converte os dados em valores, exibe os valores ao operador e guarda os valores em suportes de armazenamento amovíveis.
Mastro. Concebido para posicionar o receptor GPS sobre o
centro do rolo. O mastro desdobra-se hidraulicamente com uma bomba manual. Quando não está a ser utilizado o mastro dobra-se para uma posição de armazenamento segura, facilitando a remoção do receptor ao nível do solo. O mastro inclui todas as cablagens eléctricas. Estas estão incluídas no radiador do motor, no cárter de óleo do motor, e no
A compactação AccuGrade oferece eficiência, produtividade e vantagens nos custos
O sistema oferece vantagens para o proprietário, o operador e o proprietário do projecto.
Operador mais produtivo. O sistema oferece aos operadores
informação em tempo real sobre o estado do trabalho ajudando a determinar se o solo atingiu a sua dureza alvo. Isto elimina o trabalho de previsão e indica ao operador quando deve passar para outra área de trabalho minimizando o número de passagens.
O ecrã retroiluminado e a funcionalidade de mapeamento GPS tornam o funcionamento possível em condições de média luz prolongando o dia de trabalho.
Compactação de melhor qualidade. O operador pode utilizar
os dados para determinar quando o nível de humidade do solo não é ideal e tentar compensar esta situação orientando o camião-cisterna ou a escavadora.
As funcionalidades de mapeamento GPS ajudam o operador a garantir que toda a área foi coberta e oferece documentação do trabalho que relaciona valores de compactação numa base de um para um para utilização a nível de Controlo de Qualidade/ Garantia de Qualidade.
Os dados ajudam o operador a identificar partes em que o terreno é mole ou objectos enterrados.
O mapeamento pode alertar o operador para imprecisões na elevação do declive antes do problema se tornar numa dispendiosa reparação. As funcionalidades de mapeamento ajudam igualmente o operador a trabalhar em condições de pouca luz aumentando o tempo de produtividade de um dia de trabalho.
Baixos custos de propriedade e de operação. O sistema
acelera o ritmo de trabalho pois ajuda o operador a determinar quando deve avançar, e reduz o consumo de combustível eliminando as passagens desnecessárias.
O sistema oferece documentação que indica que as especi-ficações de compactação foram satisfeitas numa base de um para um, reduzindo a necessidade de testes dispendiosos e demorados. A Compactação AccuGrade consegue eliminar a necessidade de rolos de verificação em determinados trabalhos.
O sistema ajuda também a eliminar trabalhos de reparação dispendiosos alertando o operador para potenciais problemas no processo de construção quando estes são mais fáceis e mais baratos de reparar.
Os empreiteiros podem ser compensados com bónus devido ao trabalho acabado antes do prazo e à qualidade do mesmo.
Vantagens para o seu cliente. A Compactação AccuGrade
oferece eficiências no estaleiro que reduzem os custos totais do projecto devido ao facto de acabar mais cedo.
O sistema oferece aos proprietários do projecto documentação de histórico completa numa base de um para um do número de passagens, valores de rigidez ajudando a garantir a qualidade do projecto.
A elevada qualidade do projecto aumenta o ciclo de vida da estrada acabada e reduz os custos de manutenção que surgem de uma construção de má qualidade.
O visor fornece ao operador os dados de compactação à medida que vão sendo medidos.
A navegação através do menu do visor é fácil e intuitiva, permitindo que o operador mude os parâmetros do visor em viagem.
Fiabilidade e facilidade de manutenção
Os compactadores de solo CS/CP56, CS/CP64, e CS/CP74 continuam a oferecer a excelente
fiabilidade e facilidade de manutenção que se habituou a esperar da Caterpillar.
12
Indicadores. Indicadores visuais
permitem uma fácil verificação do fluido de refrigeração do motor, do nível do reservatório de óleo hidráulico e da restrição do filtro de ar.
Acesso de serviço pelo lado direito. Em
todos os sistemas importantes a manu-tenção é feita do mesmo lado da máquina para maior conveniência.
Cabina de operação. A cabina de
operação inclina-se para a frente para permitir um acesso conveniente às bombas hidráulicas.
Sistema de arrefecimento. O sistema de
arrefecimento montado na traseira proporciona um fácil acesso para limpeza. O arrefecedor do óleo hidráulico inclina-se para atrás para maior espaço de acesso ao radiador.
Conectores para todos os climas.
Conectores com revestimento entrançado em nylon, resistentes às intempéries garantem a integridade do sistema eléctrico. A cablagem eléctrica tem códigos de cores, é numerada e etiquetada com identificadores de circuito para simplificar a detecção de avarias. Os fusíveis têm acesso fácil.
Drenos ecológicos. Os drenos
ecológicos proporcionam um método ambientalmente mais seguro para drenar fluidos. Os drenos estão incluídos no radiador, no cárter do óleo do motor e no reservatório de combustível e hidráulico.
Rolamentos. Os rolamentos selados
para a vida no engate da articulação nunca precisam de ser lubrificados.
Intervalo de serviço alargado.
O intervalo de mudança do óleo de 500 horas e intervalo de serviço de lubrificação do rolamento vibratório de 3 anos/3000 horas reduzem os custos de manutenção e o tempo de inactividade da máquina. O intervalo de mudança do óleo do sistema hidráulico aumentou para 2 anos/ 2000 horas.
Orientação das mangueiras. Uma
orientação segura das mangueiras com blocos de montagem em polietileno reduz a fricção e aumenta a vida útil.
Recolha rápida dos fluidos. Portas
S•O•SSM(Análise Periódica de Óleo)
permitem uma recolha simples dos fluidos do óleo do motor e hidráulico.
A análise dos casulos vibratórios não é necessária. Os casulos vibratórios
não precisam de Análise Periódica de Óleo o que reduz a manutenção.
Testes hidráulicos. As portas de teste
de fluidos hidráulicos de engate rápido simplificam o diagnóstico do sistema.
Baterias Caterpillar. As baterias da
Cat isentas de manutenção oferecem potência de arranque máxima e protecção contra a vibração. O novo desenho da tomada de arranque auxiliar é consistente com todas as máquinas da Cat.
O capot em fibra de vidro de uma só peça é inclinado para a frente para um acesso excepcional ao motor e ao sistema de arrefecimento. Os pontos de manutenção diária são acessíveis a partir do solo e estão agrupados de um só lado da máquina.
O Sistema de Transmissão de Dados não é um equipamento de série para todos os mercados. Consulte o seu Distribuidor local da Cat para mais pormenores.
Product Watch (opcional)
• monitoriza a sua frota quanto a uma utilização não
autorizada de máquinas. • notifica-o por e-mail ou pager
Sistema de Transmissão de Dados da Caterpillar
Simplifica a detecção das frotas para garantir o máximo de tempo de actividade e custos de
reparação mínimos.
Sistema de transmissão de dados Product Link. A máquina
tem uma instalação eléctrica preparada para o sistema de transmissão de dados. As linhas de corrente do Sistema de Transmissão de Dados fazem o diagnóstico dos esforços, tempo de inactividade. programação de manutenção e custos oferecendo um fluxo de comunicação de
informações vitais de dados da máquina e de localização entre o distribuidor e o cliente. O Sistema de Transmissão de Dados proporciona actualizações do conta-horas, estado da máquina e da localização da máquina.
Fluxo de dados sem fios de duas vias. Comunicação entre
os sistemas de bordo da máquina e o Distribuidor/clientes da Cat.
Product Watch. A opção de serviço Product Watch
monitoriza a sua frota quanto a uma utilização não autorizada de máquinas. Se uma máquina operar à margem dos parâmetros configurados, o serviço Product Watch pode notificar o proprietário por e-mail ou pager.
Sistema de transmissão de dados
• horas da máquina • diagnóstico da máquina • localização da máquina
O seu Distribuidor da Cat
A Caterpillar dá-lhe assistência na compra da sua máquina com o melhor sistema de apoio
e o melhor pessoal do sector.
A Cat é líder em assistência no sector. A compra da sua
máquina inclui algo que a concorrência não consegue oferecer: uma reputação de serviço e assistência excepcional e incomparável que provém de anos a suplantar as expectativas dos clientes.
Experiência na indústria. A experiência na indústria do
pessoal do Distribuidor Cat familiariza-os com os produtos e serviços que são valiosos para a sua indústria.
Profundidade. A profundidade dos conhecimentos dá aos
Distribuidores da Cat uma compreensão das máquinas que tanto técnica como prática. O pessoal de serviço pode efectuar manutenção em toda a máquina independente-mente da forma como esta está configurada.
Fonte única. Um único local para vendas, peças e
assistência cria um relacionamento com o cliente, permitindo que a Caterpillar compreenda e satisfaça o seu conjunto de necessidades específico.
14
Características técnicas CS/CP56, CS/CP64 e CS/ CP74
Motor
Motor Diesel electrónico Cat C6.6 de quatro tempos e seis cilindros com tecnologia ACERT. Certificado de forma a satisfazer os regulamentos de emissões do ano de modelo actual ao abrigo das disposições da norma 97/68/EC Fase IIIA. Classificações a 2200 rpm kW hp Potência bruta 116 158 Potência líquida EEC 80/1269 108 147 ISO 9249 108 147
Todas as potências do motor são métricas incluindo o capot dianteiro.
As classificações dos motores das máquinas Caterpillar baseiam-se em condições atmosféricas standard de 25°C e 100 kPa de barómetro seco. A potência baseia-se na utilização de combustível de gravidade API a 35° tendo um LHV de 42 780 kJ/kg quando utilizado a 30°C (ref. uma densidade de combustível de 838.9 g/L). A potência líquida anunciada é a potência disponível no volante quando o motor está equipado com ventilador, filtro de ar, silenciador de escape e alternador. Não há necessidade de considerar uma redução de potência até 3000 m de altitude.
Dimensões
Diâmetro interno 105 mm
Curso 127 mm
Cilindrada 6,6 litros
O filtro de ar duplo de tipo seco com indicador de restrição visual, o auxiliar de arranque térmico, a bomba de pré-injecção eléctrica e o separador de combustível/água são de série.
Transmissão
Duas bombas de êmbolos de deslocamento variável fornecem um caudal com pressão a dois motores de êmbolos de deslocamento duplo. Uma bomba e um motor accionam o sistema de propulsão do tambor enquanto a outra bomba e o outro motor accionam as rodas traseiras. O sistema de bombas duplo garante um caudal igual para os motores de accionamento, independentemente das condições de operação. No caso de um rolo ou das rodas perderem tracção,
o outro motor pode continuar a gerar pressão para oferecer binário adicional. Os motores de accionamento possuem duas posições de placa de dispersão permitindo a operação com o máximo binário para compactação e aptidão de rampa ou maior velocidade para se mover pelo estaleiro. Um interruptor de
balancim na consola do operador dispara um controlo eléctrico sobre hidráulico para alterar as faixas de rotação.
Velocidades (marcha à frente/marcha-atrás) Rolo macio Gama baixa 5,7 km/h Gama alta 11,4 km/h Rolo pé de carneiro Gama baixa 5,7 km/h Gama alta 11,4 km/h
Equipamentos de
protecção do operador
e da máquina
A capota da estrutura ROPS/FOPS é uma
estrutura de dois pilares (CS/CP56) ou quatro pilares (CS/CP64, 74) que se aparafusa directamente nas flanges soldadas na plataforma do operador. A estrutura está em conformidade com as normas SAE J1040 May94, SAE J231 Jan81, ISO 3449-1992 e ISO 3471-1994. A estrutura pode ser uma opção em algumas áreas e pode ser de série noutras áreas. Para mais informações sobre o equipamento disponível, contactar a Barloworld STET.
Alarme de marcha-atrás – 107 dB(A)
o alarme toca de cada vez que se faz marcha-atrás com a máquina.
Buzina de aviso de marcha à frente –
localizada na parte da frente para avisar o pessoal de solo.
Cinto de segurança – o cinto de
segurança com 76 mm de largura é de serie.
Transmissões finais e eixo
A transmissão final é hidrostática com redutor de carretos para o tambor e hidrostática com diferencial e redução por carretos planetários em cada roda.
Eixo
Eixo traseiro rígido reforçado com um diferencial de patinagem limitada para uma transferência de binário suave e silenciosa.
Pneus
Rolo macio e rolo pé de carneiro 587 mm x 660 mm (23.1" x 26")
Direcção
Um sistema de direcção assistida com potência hidráulica de prioridade variável proporciona uma manipulação da direcção de baixo esforço. O sistema recebe sempre a potência necessária independente-mente das outras funções hidráulicas.
Raio de viragem mínimo:
Interno 3680 mm Externo 5810 mm Ângulo de direcção (cada direcção) ± 34° Ângulo de oscilação (cada direcção) ± 15° Sistema hidráulico
Dois cilindros de diâmetro interno de 76 mm, de dupla acção, accionados por uma bomba de tipo carretos.
Chassis
Fabricado em chapas de aço espessas e secções laminadas e unidas à forquilha do rolo no pivot de articulação. A área da articulação é estruturalmente reforçada e unida por cavilhas de aço temperadas. Um cavilha vertical proporciona um ângulo de direcção de ± 34° e uma cavilha horizontal permite uma oscilação de ± 15°. Um travão de segurança evita a articulação da máquina quando colocado na posição bloqueado. Os rolamentos do engate com vedação permanente nunca precisam de manutenção. O chassis inclui também um ponto de fixação para transporte.
Instrumentação
O Módulo de Controlo Electrónico (ECM) monitoriza constantemente o estado do motor e alerta o operador se ocorrer um problema com três níveis de aviso. O sistema de aviso inclui: Alarme e luz de acção, Baixa pressão do óleo do motor, Temperatura do fluido de refrigeração do motor elevada, Temperatura do fluido hidráulico elevada, Pressão de carga baixa, Auxiliar de arranque e Temperatura do ar de combustão elevada. A instrumentação inclui também uma Luz de Avaria do Alternador, Verificar Motor/Avaria Eléctrica, Contador das Horas de Serviço e Indicador de Combustível.
Eléctrica
O sistema eléctrico de 24 volts consiste em duas baterias Cat isentas de manutenção, a cablagem eléctrica tem código de cores, é numerada protegida com um entrançado de nylon revestido a vinil e etiquetada com identificadores de circuito. O sistema de arranque fornece 750 amps para arranque a frio (cca). O sistema inclui um alternador de 80 amp.
Capacidades de
enchimento
Litros
Reservatório de combustível 300 Capacidade de combustível cheio 345 Sistema de arrefecimento 22,8 Óleo do motor com filtro 17,4 Alojamentos do peso excêntrico 26 Transmissões finais e eixos 18
Depósito hidráulico 90
Sistema vibratório
Rolos Rolos Macio Pé de carneiro Frequência Standard, 56 e 64 31,9 Hz 31,9 Hz Opcional, 56 e 64 23,3 - 31,9 Hz 23,3 - 31,9 Hz Standard, 74 apenas 30 Hz 30 Hz Opcional, 74 apenas 23,3 - 30 Hz 23,3 - 30 Hz Amplitude nominal Elevado 1,8 mm 1,8 mm Baixo 0,9 mm 0,9 mm Força centrífuga a 31.9 Hz Máxima, 56 e 64 282 kN 282 kN Mínima, 56 e 64 141 kN 141 kN Força centrífuga a 30 Hz Máxima, 74 apenas 332 kN 332 kN Mínima, 74 apenas 166 kN 166 kNTravões
Funções do travão de serviço
O sistema de accionamento hidrostático de caudal variável proporciona uma travagem dinâmica durante a operação.
Características dos travões secundários*
Travões de tipo discos múltiplos aplicados por mola/libertados
hidraulicamente no tambor accionam o redutor de carretos de accionamento. Os travões secundários são activados por: um botão na consola do operador; perda da pressão hidráulica no circuito de travões; ou quando o motor é desligado. Um sistema de bloqueio de travões evita pilotar através do travão secundário.
* Todas as máquinas vendidas na União Europeia estão equipadas com uma bomba de libertação dos travões que permite a libertação manual do sistema de travão secundário para rebocar a máquina. O sistema de travagem satisfaz a directiva EN 500.
16
Características técnicas do CS/CP56, CS/CP64 e CS/CP74
Pesos operacionais
Os pesos indicados são aproximados e incluem os lubrificantes, o líquido arrefecedor, o reservatório de combustível cheio, sistema hidráulico cheio e um operador de 80 kg.
Pesos da máquina
com a plataforma aberta
equipada com lâmina de nivelamento equipada com kit de invólucro pé de carneiro equipada com lâmina e kit de invólucro com cabina ROPS/FOPS e AC
equipada com lâmina de nivelamento equipada com kit de invólucro pé de carneiro equipada com lâmina e kit de invólucro
Peso no rolo
com a plataforma aberta
equipada com lâmina de nivelamento equipada com kit de invólucro pé de carneiro equipada com lâmina e kit de invólucro com cabina ROPS/FOPS e AC
equipada com lâmina de nivelamento equipada com kit de invólucro pé de carneiro equipada com lâmina e kit de invólucro
Pesos da máquina
com a plataforma aberta
equipada com lâmina de nivelamento com cabina ROPS/FOPS e AC
equipada com lâmina de nivelamento
Peso no rolo
com a plataforma aberta
equipada com lâmina de nivelamento com cabina ROPS/FOPS e AC
equipada com lâmina de nivelamento
Carga linear estática – kg por cm linear
com a plataforma aberta com cabina ROPS/FOPS e AC
(1) Satisfaz a classe NFP 98736: VM3 (2) Satisfaz a classe NFP 98736: VM4 kg kg kg CS56 CS64 CS74 11 965 13 930 15 145 12 268 13 964 15 110 13 292 14 700 15 918 13 928 15 364 16 581 12 500 14 470 15 685 12 810 14 504 15 651 13 834 15 241 16 458 14 493 15 904 17 121 6561 8841 10 010 6934 8945 10 025 7802 9350 10 519 8680 10 285 11 454 6702 8981 10 150 7163 9086 10 166 7944 9491 10 660 8872 10 426 11 595 CP56 CP64 CP74 11 910 14 000 15 025 12 584 14 107 15 110 12 450 14 545 15 565 13 125 14 647 15 669 6561 8662 9757 7510 8859 9865 6702 8802 9898 7651 9000 10 095 kg/cm kg/cm kg/cm 30,7 41,4 46,9 31,4(1) 42,2(2) 47,7(2)
Dimensões
Todas as dimensões são aproximadas.
N M H F G K A B L J C E D CS/CP56 CS/CP64 CS/CP74 mm mm mm 5860 5970 5970 6390 6520 6520 2300 2300 2300 2130 2130 2130 2500 2500 2500 680 680 680 127/120 127/120 127/120 30/25 30/25 40 1524/1295 1524/1295 1524/1295 1746/1549 1746/1549 1746/1549 3070 3070 3070 3070 3070 3070 2900 2900 2900 537/555 537/555 537/555 490/510 490/510 490/510 3680 3680 3680 5810 5810 5810
Capacidade de serviço. Os sistemas de
apoio aos distribuidores mais dedicados para assegurar um serviço rápido na oficina do distribuidor ou em campo por técnicos treinados utilizando as ferramen-tas e as tecnologias mais recentes.
Disponibilidade de peças. A maioria
das peças está na prateleira do distribuidor quando se precisa delas. Controlado por computador, suporte de sistema de busca de emergência.
Listas de stock de peças. O distribuidor
ajuda-o a planear o stock de peças em obra para minimizar o seu investimento
em peças enquanto maximiza a disponibilidade da máquina.
Literatura de apoio Livros de peças,
manuais de operação e de manutenção e manuais de serviço fáceis de ler ajudam-no a tirar o máximo partido do seu equipamento da Cat.
Peças remanufacturadas. Bombas e
motores, alojamentos dos pesos tipo casulo, motores, componentes do sistema de combustível e do sistema de carregamento disponíveis no distribuidor a uma fracção do preço da peça nova.
Sistema de Apoio Total ao Cliente
Serviços de gestão de máquinas.
Programas eficazes de manutenção preventiva, opções de reparos económicos, reuniões com clientes, treino dos operadores e dos mecânicos.
Financiamentos flexíveis. O seu
distribuidor pode proporcionar-lhe um financiamento atractivo em toda a linha de equipamento da Cat. Termos estruturados para atender aos novos requisitos do fundo de maneio. Veja como é simples possuir, arrendar ou alugar um equipamento Caterpillar.
A Comprimento total B Comprimento com lâmina C Largura total
D Largura do rolo E Largura com lâmina F Altura da lâmina
G Profundidade de corte da lâmina H Espessura da parede do rolo J Diâmetro do rolo
Diâmetro do rolo por cima das almofadas (kit de invólucro)
K Altura na capota ROPS/FOPS
Altura na cabina ROPS/FOPS
L Entre-eixo
M Distância livre ao solo N Distância livre às bermas
Raio de viragem interno Raio de viragem externo
18
Características técnicas CS/CP56, CS/CP64 e CS/ CP74
Equipamento opcional
O equipamento opcional pode variar. Para mais informações sobre o equipamento disponível, contactar a Barloworld STET.
Capota da Estrutura de Protecção Contra Capotamento/Estrutura de Protecção Contra Queda de Objectos (ROPS/FOPS). Uma estrutura de dois
pilares (CS/CP56) ou de quatro pilares (CS/CP64,74) que se aparafusa directa-mente nas flanges soldadas à plataforma do operador. A estrutura está em conformidade com as normas SAE J1040 May94, SAE J231 Jan81, ISO 3449-1992 e ISO 3471-1994.
Cabina ROPS/FOPS. Inclui um banco
com suspensão em material têxtil, uma porta de acesso, janelas de segurança com vidros fumados, limpa pára-brisas traseiros e dianteiros eléctricos, aquecedor/desembaciador, duas janelas laterais de deslize vertical para
ventilação, retrovisores traseiros, duas luzes de funcionamento voltadas para a frente e duas luzes de funcionamento voltadas para trás, luz interior no tecto e cabide para casacos. Foram adicionados novos descansos para os pés no piso da cabina para um pisar seguro e para maior conforto do operador. Foi adicionado mais vidro traseiro para oferecer ao operador uma ainda melhor visibilidade para a traseira. A cabina tem agora uma pré-instalação eléctrica para acrescentar uma unidade de rádio (rádio não incluído). Uma tomada de 12 volts é de série em alguns modelos, disponível como opção noutros. Outras opções incluem cilindros de elevação da cabina, ar condicionado, pala de sol, cortina de desenrolar e retrovisores interiores. A cabina é totalmente classificada EROPS e satisfaz as normas ISO 3449-1992 e ISO 3471-1994.
Lâmina de nivelamento. Desenhada para
ser aparafusada na forquilha do rolo do CS/CP56, CS/CP64, e CS/CP74. A unidade completa inclui uma lâmina reforçada, extremidades de corte reversíveis/substituíveis, placas de desgaste substituíveis, cilindro de elevação hidráulico reforçado e válvula de controlo operada por pedal. O arado de aiveca é fabricado em aço reforçado.
Kit de invólucro pé de carneiro em duas peças. Aparafusa-se num rolo macio
CS56, CS64 e CS74. Apresenta almofadas de 90 mm de altura. Inclui dentes de scraper reforçados e um pára-choques especial que oferece uma área segura para guardar as placas do scraper do rolo macio quando não estão a ser utilizadas. Cada metade do invólucro pesa 810 kg.
Protecção da transmissão. Consiste
numa placa espessa que cobre o eixo traseiro, o motor de accionamento do eixo e a caixa de carretos de entrada.
Scraper do rolo traseiro macio.
Montado na traseira do rolo.
Compactação AccuGrade™
Mapeamento GPS e Medição. Ajuda o
operador a determinar o nível de compactação de um material de solo e mapeia os resultados nos sistemas de mapeamento utilizando AccuGrade GPS. Inclui um visor gráfico, receptor e antena GPS, rádio, acelerómetro e cabos. Software de escritório AccuGrade vendido separadamente.
Scrapers do rolo flexíveis. Desenhados
para serem utilizados com os modelos de rolo macio. Montados na dianteira e na traseira do rolo. São feitos de poliureteno e são desenhados para ficarem em contacto com o rolo, limpando os resíduos da superfície do rolo.
Vibração automática On/Off. O sistema
de vibração liga e desliga automaticamente.
Frequência variável. Permite ao operador
variar a frequência do rolo.
Indicador VPM. Montado na consola este
indicador exibe a frequência actual do sistema vibratório.
Velocímetro
Módulo de registo. Proporciona um
indicador visual para leitura do tempo de trabalho, velocidade da máquina, distância percorrida e selecção de amplitude.
Indicador de compactação A30 RMV.
Inclui o indicador do valor do medidor de compactação e RMW.
Indicador de compactação com visor analógico. Inclui o medidor de
compactação do Visor de Compactação Analógico Volkel (ACD).
Cilindro de elevação da plataforma do operador. Apresenta um cilindro
hidráulico para elevar e baixar a plataforma do operador para um acesso mais fácil às bombas hidráulicas.
Luz giratória. Inclui uma luz giratória de
cor âmbar e um suporte que pode ser fixado em máquinas com toldo ROPS/FOPS ou cabina ROPS/FOPS.
Banco giratório. Oferece 20 graus de
ajuste de rotação para maior conforto do operador.
Pré-instalação de rádio. Inclui altifalantes
e suporte de montagem. Não inclui o rádio.
Sistema de rápido enchimento de combustível. Com conector de enchimento
rápido para um rápido enchimento.
Porta de combustível. Com porta de
acesso pela traseira com trinco para um fácil acesso à porta de enchimento de combustível.
Preparado para óleos bio hidráulicos.
O sistema hidráulico foi desenhado e testado para utilizar o fluido hidráulico Cat BIO HYDO™ HEES e pode ser incluído de fábrica.
Tomada de 12 volts. Permite ao operador
ligar equipamentos portáteis de comunicação.
Produção estimada
(CS/CP56)
Aplicação
areia, argila ou areia com lodo, resíduos de minas
argila, argila arenosa ou lodosa, argila estabilizada
lodo, lodo arenoso ou argiloso carvão, cinzas, resíduos sólidos agregados base, gravilha, rocha partida, base estabilizada
Espessura da camada mm 150-300 300-450 450-600 150-300 300-450 450-600 150-300 300-450 450-600 150-300 300-450 450-600
Rolo macio Rolo pé de
carneiro ● ▲ ❒ ❒ ❒ ❒ ▲ ● ▲ ❒ ❒ ▲ ❒ ▲ ● ❒ ▲ ▲ ▲ ▲ ▲ ● ▲ ❒ ❒ ▲ ▲ ▲ ● ▲ ❒ ❒ ▲ ❒ ▲ ● ▲ ▲ ❒ ● ▲ ▲ ▲ ❒ ❒ ▲ ▲ ❒ ❒ ❒ – ▲ ❒ ❒ ▲ ▲ ● ❒ ❒ ❒ ❒ ▲ ▲ ❒ ❒ ▲ – ❒ ❒ ❒ ▲ ▲ CS56 CS64 CS74 CP56 CP64 CP74
❒ Bom ▲ Melhor ● O melhor
Selecção de máquinas
Rolo pé de carneiro
Número de almofadas Altura das almofadas Peso no rolo 56 64 74 Máx. Amplitude Kit de invólucro 120 90 mm 7858 kg 9430 kg 10 599 kg 1.2 mm 140 127 mm 6616 kg 8920 kg 10 089 kg 1.8 mm
Desempenho do kit de invólucro Classificação de desempenho
Desempenho do kit de invólucro
Argila pesada Argila arenosa Limo com areia Inclinações/Valetas Camadas espessas ● ❒ ❒ ● ❒ ● ● ❒ ● ❒ 1100 1000 900 800 700 600 500 400 300 200 100 0 CS56 CS64 CS74 100% 98% 95% 800 1000 1000 700 400 450 250 800 500
Comparações de produtividade
Metros cúbicos por hora
% de compactação de 150 mm de base de calcário esmagada em ensaio de Proctor normal
Os resultados são semelhantes para rolos pé de carneiro. Os resultados podem variar para aplicações diferentes.
Menos amassamento
melhor para limo
Menor penetração
melhor para limo e argila arenosa
Maior pressão no solo
melhor para argila arenosa
Menor movimento do tambor
melhor para limo e argila
Kit de invólucro Rolo pé de carneiro Profundi-dade/mm Superfície Rasa Profunda Densida-de/% >98 95-98 90-95 0-500 500-3000 >3000 Camadas de 150/300 mm 190/380 m3/h 345/610 m3/h 610/1150 m3/h
Baseado na profundidade do enchimento abaixo da camada final (superfície)
Baseado na espessura final da camada compactada A densidade especificada é baseada no ensaio de Proctor normal
A produtividade aumenta com o peso da máquina – (ver gráfico à direita)
Compactadores de Solo Vibratórios CS/CP56, CS/CP64 e CS/CP74
HPHG3672 (10/2008) hr
Para informações mais completas sobre os produtos Cat, os serviços do distribuidor e as soluções do sector, visite-nos na Web em www.cat.com. Os materiais e características técnicas estão sujeitos a alterações sem aviso prévio. As máquinas indicadas nas imagens podem estar equipadas com equipamento adicional. Consulte a Barloworld STET para mais informações sobre os equipamentos disponíveis. © 2007 Caterpillar — Todos os direitos reservados CAT, CATERPILLAR os seus respectivos logotipos e «Amarelo Caterpillar», assim como o trade dress POWER EDGE e a identidade corporativa e de produtos aqui utilizada são marcas registadas da Caterpillar e não podem ser utilizadas sem autorização.
