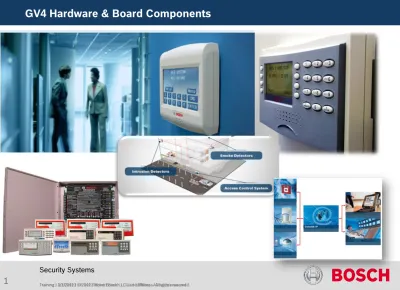

GV4 Hardware & Board Components

N/A
N/A
Protected

Academic year: 2021

Share "GV4 Hardware & Board Components"

Copied!
23
0
0

Texto

(1)
(2)

Module Objectives:

After completing this module you will be able to:

Locate and identify the purpose of the Control Panel LEDs.

Locate the Reset Pin and Ground Fault Detect Pin.

Identify the Accessory Connector and role of the module that connects to it.

Describe the purpose of Control Panel Terminals and the connections made

to each.

(3)

GV4 Faceplate

1 - Status da carga da Bateria LED

(amarelo)

2 – Status de Bateria Baixa LED

(vermelho)

3 – Switch de detecção falha

terra

4- Phone LED

(vermelho)

(4)

Tipo

LED

Ação

Cor

Status

LED Status da Carga

Amarelo

Mostra o Status da carga da bateria

Amarelo

Off

Bateria Ok, totalmente carregada

Amarelo

On

A carga da bateria está menor que 13.8

VDC.Se AC estiver conectado, a bateria

estará carregando.

Amarelo

Um Flash por min.

O sistema estará checando a bateria.

LED de Bateria Baixa

Vermelho

Mostra a condição da Bateria.

Vermelho

Off

Bateria Ok, totalmente carregada

Vermelho

On

Carga da Bateria entre 12.0 VDC & 11.8

VDC.

(5)

Lado esquerdo da placa:

Terminais 1 e 2: Alimentação AC

16.5 VAC 40VA Trafo (D1640)

Terminais 4 e 5: Conexão da Bateria

Bateria 12VDC (D126)

Carrega até 2 baterias de 18Ah (D1218)

Terminal 10: Aterramento

GV4 Terminais

(6)

Terminal 3: Alimentação Aux.

Terminal 9: Comum

Total de 1.4A de Alimentação Auxiliar do

painel para todos os dispositivos

Lado esquerdo da placa:

GV4 Terminais

(7)

Terminal 8 (Relay C): Switch de Alimentação

Aux.

Terminal 6 (Relay A): Primeira Saída de Alarme

Terminal 7 (Relay B): Segunda Saída de Alarme

GV4 Terminais

(8)

1 - S4 Locked (Fechado)

Habilita

2 - S4 Unlocked (Aberto)

Desabilita

Switch de detecção

Falha Terra

(9)

Circuito do telefone

1 - LED (Vermelho)ON quando a

linha está ocupada e OFF em

repouso.

2 – Conexão da linha

telefônica

3 - LED de Status de Operação

(verde)

Pulsa em estado normal

8 - Ring

(10)

Accessory Connector

Ponto de Conexão para o módulo D928 Dual Phone Line Switcher

(Compatível com D9412GV4 e D7412GV4)

(11)

GV4 Faceplate

Pontos On Board – Com Resistor Fim de Linha de 1K

Com Resistência Máxima por Loop – 100s

(12)

GV4 Faceplate

12 - Barramento de Comunicação SDI

13 – Barramento de Comunicação SDI-2

(13)

Em operação normal o

Pino Reset deve ficar

aberto.

1 – Pino Reset locked (Fechado)

(14)

Terminal 23: Zonex comum (-)

Terminal 24: Zonex Power (+)

Terminais 27 e 28: Zonex 1 In/Out

Terminais 25 e 26: Zonex 2 In/Out

(Somente na D9412GV4)

Lado direito da central:

(15)

Lado direito da central:

ZONEX 1 – 27 and 28

Points 9  40

D7212GV3

Points 9  75

D7412GV3

Points 9  127

D9412GV3

Relays 1  24

D7212GV3

Relays 1  64

D7412GV3

D9412GV3

ZONEX 2 – 25 and 26

Points 129  247 D9412GV3

Relays 65  128 D9412GV3

AUX POWER – 23 and 24

NOTE: – No ZONEX 2 nos

(16)

Terminais 30 e 31: Bus de Dados SDI

Terminal 32: Alimentação – SDI

Lado direito da central:

GV4 Terminais

(17)

Lado direito da central:

GV4 Terminais

SDI BUS

30

and

31

Teclados

Módulos de Contr. Acesso

SDI-9114 SDI Splitter

Impressoras

USB / Módulos Serial

Interfaces de Rede Ethernet

Interface GPRS

(18)

Conexão Molex

Conexão molex do Bus de Dados SDI e SDI-2

Como:

Teclados

Octo-Outputs

(19)

Terminal 33: Comum - SDI2

Terminais 34 e 35: Bus de Dados -SDI2

Terminal 36: Alimentação - SDI2

Lado direito da central:

GV4 Terminais

(20)

Lado direito da central:

GV4 Terminais

SDI 2 BUS

34

and

35

Módulo de 8 entradas - B208 Octo-input

Módulo de 8 saídas – B308 Octo-output

Fonte Auxiliar – B520

Módulo de Rede - B420 e B426

AUX POWER

– 33

and

36

(21)

Power Up – 1 Seg Tone

Reset – 1 Seg Tone

Switch Reset Fechado – 1 Seg Tone a cada

15 Seg

Falha da CPU – Tone Constante

Falha de Supervisão dos Teclados – Tone

Pulsado

Buzzer: localizado

abaixo da tampa

do painel.

(22)

Flash Upgrade

Upgrade via ROM Key

(23)

Considerações de Instalação: Fontes de alimentação auxiliar

Todas as fontes auxiliares (ao menos que utilize a B520) deve

ter o terminal

Comum

interligado com o painel, para que o

painel e todos os dispositivos tenha a mesma tensão de

potencial.

Se isto não ocorrer alguns problemas poderão ocorrer com o

painel:

Falha terra

Dispositivos sem comunicação

Painel não reconhece os dispositivos
