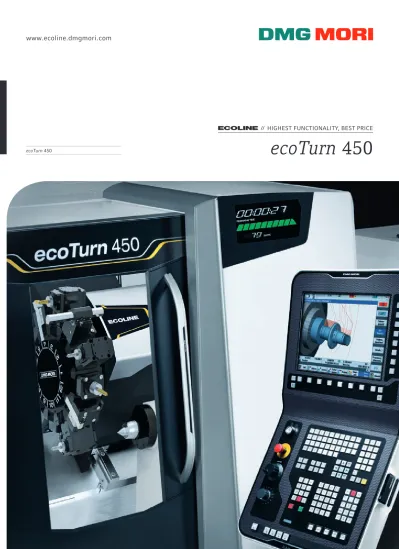

// HIGHEST FUNCTIONALITY, BEST PRICE ecoturn 450 ecoturn 450

ecoTurn 450

// HIGHEST FUNCTIONALITY, BEST PRICE

ecoTurn 450

3 7 2 8 1 4 1 02

A mais recente evolução no design da série ECOLINE da DMG MORI destaca as altas exigências

do fabricante de máquinas-ferramenta com relação à qualidade de seus modelos para máquinas

de entrada. Com uma área de instalação de apenas 5,8 m

_{, a máquina dispõe de um diâmetro de}

torneamento máximo de ø 400 mm e um comprimento de torneamento máximo de 568 mm, o

que permite alta produtividade em uma área compacta.

A DMG MORI também otimizou o design dos modelos ECOLINE que ficaram ainda mais ergonô-

micos com relação à facilidade de acesso. A troca dos vidros de segurança é rápida e simples pelo lado

de fora da máquina. O torno universal ecoTurn 450 também vem com uma proteção interna contra

cavacos para evitar que o vidro seja danificado.

ecoTurn 450

NOVIDADE // ecoTurn 450 agora com eixo

Y de ±60 mm disponível em combinação

com Operate 4.5 em SIEMENS.

Destaques Máquina e tecnologia Tecnologia de comando

Dados técnicos 1: Eixo Y com curso de deslocamento

de ± 60 mm* (opcional) para mais flexibilidade em operações de torneamento e fresamento complexas

* Disponível somente em combinação com Operate 4.5 em SIEMENS

Eixo Y com ±

60 mm

1 Fuso de trabalho

Rotação máxima do fuso de 4.000

rpm, capacidade de barras de ø 80

mm na versão standard

2 Base de ferro fundido

Carro do eixo x com 45° de inclinação

e remoção de cavacos otimizada

3 Contraponto

Contraponto de deslocamento

automático para uma

usinagem flexível

*Opcional: servoacionamento (NC)

4 Velocidade de avanço rápido

Eixo X / Z: 30 m/min

novo

design

6 5

03

Destaques

+

Fuso de trabalho acionado por correia:

Torque máximo de 370 Nm (40 % DC)

+

Velocidade de avanço rápido (eixo X / Z)

de 30 m/min

+

Capacidade de barras de ø 80 mm (versão

standard)

+

Torre servo VDI com até 12 posições

de ferramentas (em combinação com

Operate 4.5 em SIEMENS, torre para

porta ferramenta parafusados com

MAPPS IV em MITSUBISHI)

+

Guias lineares no tamanho 45 mm

+ NOVIDADE //

Eixo Y de ± 60 mm

(disponível como opcional em combinação

com Operate 4.5 em SIEMENS)

+

Carro do eixo x com inclinação de 45°

facilita a remoção de cavacos da área de

trabalho para o transportador de cavacos

+

Contraponto de deslocamento automático:

hidráulico (opcional: Servoacionamento

(NC)

+

Tecnologia de comando 3D com painel

DMG MORI SLIMline

_{(15”) opcional com:}

_ Operate 4.5 em SIEMENS

_ NEW: MAPPS IV em MITSUBISHI

+

Novo design ECOLINE

+ Superfícies muito

mais robustas e resisten-

tes a riscos em alumínio anodizado e metal

revestido com pintura a pó

Material: Latão Dimensões: ø 77 × 44 mm 3: Cilindro para fechadura Material: Alumínio Dimensões: ø 27 × 50 mm 4: Bico Material: Aço Dimensões: ø 36 × 35 mm

18 meses de garantia de fábrica

para máquinas ECOLINE

para componentes e serviços.

5 Superfícies da máquina

Carenagem durável e resistente

que protege a máquina contra

desgaste

6 Tecnologia de comando 3D

Painel DMG MORI SLIMline

_(15”)

agora também disponível com

MAPPS IV em MITSUBISHI

7 Vidros de segurança

Excelente visão da área de trabalho

8 Economia de espaço

1 04 Destaques Máquina e tecnologia Tecnologia de comando Dados técnicos

Capacidade de usinagem

ecoTurn 450

Excelente desempenho de usinagem.

A ecoTurn 450 vem equipada com um fuso de trabalho confiável acionado por correia que reduz

os custos de manutenção e economiza espaço. Ele também contribui para a redução do consumo

de energia porque exige menos refrigeração. O contraponto viabiliza o torneamento confiável de

peças longas e pesadas.

Diagramas de potência / torque

Material da peça (JIS): S45C (aço-carbono para estrutura mecânica)

Fuso de trabalho Fuso de ferramentas acionadas / potência 40 % DC

4.000 rpm / 17,5 kW / 370 Nm (40 % DC) 4.000 rpm / 8,4 kW (40 % DC) 40% S6 40% S6 100% S1 100% S1 Rotação (rpm) Potência (kW) Torque (Nm) 0 514 1.000 1.340 1.756 2.000 3.000 4.000 20 17,5 15 12,5 10 5 400 370 350 300 280 250 200 150 125 100 68 50 40% S3 100% S1 Rotação (rpm) Potência (kW) Potência (kW) 0 1.000 2.000 3.000 4.000 8,4 8 7 6,7 6 5 4,18 4 3,3 3 2 1 1: BMT permite um fresamento de alto desempenho

Volume de metal removido 600 cm3_/min Diâmetro de usinagem ø 150 mm Velocidade de corte 240 m/min

Rotação do fuso 510 rpm

Velocidade de avanço 0,5 mm/rev

Profundidade de corte 5 mm

Volume de metal removido 50 cm3_/min Diâmetro de usinagem ø 16 mm Velocidade de corte 125 m/min

Rotação do fuso 2.500 rpm

Velocidade de avanço 0,25 mm/rev

Profundidade de corte 5 mm

Volume de metal removido 255 cm3_/min Diâmetro da ferramenta ø 53 mm Velocidade de corte 160 m/min

Rotação do fuso 961 rpm

Velocidade de avanço 0,12 mm/rev

Volume de metal removido 73 cm3_/min Diâmetro da ferramenta ø 16 mm Velocidade de corte 120 m/min

Rotação do fuso 2.400 rpm

Velocidade de avanço 0,15 mm/rev Torneamento

longitudi-nal (desbaste)

Fresamento

End mill

05

DMG MORI SLIMline

®

_{– o comando 3D ideal.}

O comando DMG MORI SLIMline

_{é a mais nova versão com funções ampliadas para atender as}

necessidades dos usuários. O display e os práticos campos de tela foram divididos em menus fáceis

de entender e de operação intuitiva.

A simulação da usinagem em 3D no display TFT de 15 polegadas e de alta resolução auxilia no

controle da geometria de usinagem e da trajetória das ferramentas. O painel DMG MORI SLIMline

vem com uma superfície de alumínio anodizado moderno e resistente a riscos que ajuda a manter

uma aparência bem conservada da máquina por muito tempo. Uma das principais vantagens é a

grande variedade de tecnologias de comando 3D do painel DMG MORI SLIMline

_{(15”) com Operate}

4.5 em SIEMENS, bem como a sua disponibilidade opcional com o novo MAPPS IV em MITSUBISHI.

Painel DMG MORI SLIMline

_(15")

com Operate 4.5 em SIEMENS

+ Software de última geração e programação intuitiva do desenho até a peça

acabada

+ Simulação de usinagem em 3D para facilitar o controle de geometrias de corte

+ Sistema de programação ShopTurn voltado para o chão de fábrica na versão

standard

+ Vários ciclos de usinagem, como a usinagem de roscas sincronizada, o

fresamento de bolsões e a redução de contornos na versão standard

+ Memória de programas com 5 MB de capacidade de memória NC e 4 GB

adicionais em um cartão CF

+ Tempo de processamento de blocos de 1.5 ms

Painel DMG MORI SLIMline

_(15")

com MAPPS IV em MITSUBISHI

+ Sistema de alta performance com integração de MAPPS IV

+ Simulação de usinagem em 3D para facilitar o controle de geometrias de corte

+ Função de programação interativa

+ Modo DNC com a memória externa e a memória de trabalho

+ Importação e exportação de programas através de servidores MORI SEIKI

com PCs externos

+ Exibição de arquivos e função de anotação para acessar manuais de operação,

desenhos e textos

+ Softkeys verticais podem ser configuradas como teclas de menu e de atalho

para a exibição rápida de dados solicitados pelo usuário

06 Destaques Máquina e tecnologia Tecnologia de comando Dados técnicos êOpcionais êÁreas de trabalho

ecoTurn 450

Dados técnicos

Diâmetro de volteio sobre carro transversal mm ø 480

Diâmetro de torneamento máximo mm ø 400

Curso transversal (X) mm 267,5

Curso longitudinal (Z) mm 600

Velocidade de avanço rápido (eixo X / Z) m/min 30 / 30

Fuso de trabalho

Nariz de fuso tipo JIS A2-8

Capacidade de barras mm ø 80

Diâmetro do mancal dianteiro mm ø 130

Diâmetro da placa de fixação mm ø 250* / ø 315*

Potência de acionamento kW 17,5 / 12,5 (40 % DC / 100 % DC)1) 18,5 / 15 / 12 (40 % DC / 100 % DC)2) Torque máximo Nm 370 / 280 (40 % DC / 100 % DC)1) 450 / 342 / 273 (40 % DC / 100 % DC)2) Rotação máxima rpm 4.000 Torre

Número de posições de ferramentas 12

Posições de ferramentas acionadas 12**

Porta ferramentas Torre VDI (SIEMENS)1)

Receptor aparafusado (MITSUBISHI)2)

Potência de acionamento kW 8,4** (40 % DC)1)

7,5 / 5,5 / 3,7** (1 min / 25 % DC / 100 % DC)2)

Torque máximo Nm 20** (40 % DC)1)

15,9 / 11,9 / 8,0** (1 min / 25 % DC / 100 % DC)2)

Rotação máxima do fuso de ferramentas acionadas rpm 4.000**1) _{/ 6.000**}2)

Contraponto

Curso de deslocamento mm 500

Cone morse MK5

Curso máximo do contraponto daN 800

Tamanho das guias lineares

Eixo X mm 45

Eixo Z mm 45

Acionamento de fuso de esferas

Diâmetro × passo (eixo X / Z) mm 40 × 10

Peso da máquina

Peso da máquina (sem transportador de cavacos) kg 4.950 / 5.050**

Peso da máquina (com transportador de cavacos) kg 5.500 / 5.600**

Comando

Painel DMG MORI SLIMline® _{(15”) com Operate 4.5 em SIEMENS} Painel DMG MORI SLIMline® _{(15”) com MAPPS IV em MITSUBISHI}

Standard, / * Opcional

** ecoTurn 450 V3 (para operações de fresamento)

07

Opcionais / Áreas de trabalho

ecoTurn 450 ecoTurn 450

Curso de deslocamento eixo Y ± 60mm Pistola de pulverização para líquido de refrigeração, 5 bar Dispositivo de fixação

(ø 250 / ø 315 mm, com passagem)

Transportador de cavacos (descarga à direita / atrás, tipo esteira articulada)

Luva de redução para barra Dispositivo de medição de ferramentas na área de trabalho

Pacote de barras e interface Dispositivo de pick-up de peças

Pacote de automação Porta automática

Sistemas de medição direta eixo X, Z PROGRESSline

Bomba para líquido de refrigeração mais potente, 12 bar Sinalizador de 4 cores (vermelho, amarelo, verde e azul) Aspiração de névoa de óleo mecânica Funções M adicionais (8 funções)

Pacote de tropicalização Alimentador de barras

Luneta hidráulica autocentrante Placa com pinça de fixação

Garra para barras VDI 40

Opcional

ecoTurn 450 com transportador de cavacos (descarga pelo lado direito)

Vista frontal Vista superior

ecoTurn 450 sem transportador de cavacos (versão standard)

Vista frontal Vista superior

Sinalizador (opcional) Transportador de cavacos (opcional) 1.045 4.225 2.119 1.934 1.127 933 2.656 832 1.723 1.684 690 1.958 1.068 848 1.015 770 813 1.569 870 4.225 R 896 R 296 1.934 1.045 695 Largura de abertura 870 1.072 1.958
