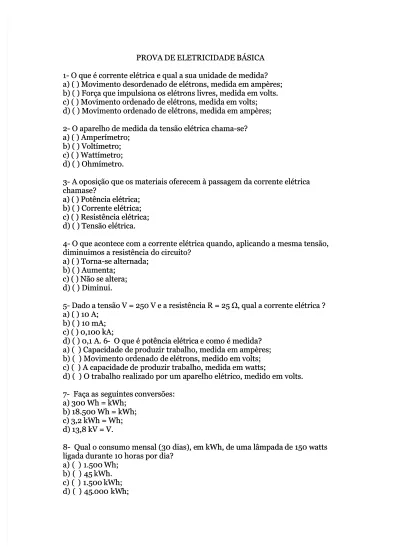

PROVA DE ELETRICIDADE BÁSICA PROVA DE ELETRICIDADE BÁSICA 1- O que é corrente elétrica e qual a sua unidade de medida? 1- O que é corrente elétrica e qual a sua unidade de medida? a) ( ) Movimento desordenado de elétrons, medida em ampères; a) ( ) Movimento desordenado de elétrons, medida em ampères; b) ( ) Força que impulsiona os elétrons livres, medida em volts. b) ( ) Força que impulsiona os elétrons livres, medida em volts. c) ( ) Movimento ordenado de elétrons, medida em volts;
c) ( ) Movimento ordenado de elétrons, medida em volts; d) ( ) Movimento ordenado de elétrons, medida em ampères; d) ( ) Movimento ordenado de elétrons, medida em ampères; 2- O aparelho de medida da tensão elétrica chama-se?
2- O aparelho de medida da tensão elétrica chama-se? a) ( ) Amperímetro; a) ( ) Amperímetro; b) ( ) Voltímetro; b) ( ) Voltímetro; c) ( ) Wattímetro; c) ( ) Wattímetro; d) ( ) Ohmímetro. d) ( ) Ohmímetro.
3- A oposição que os materiais oferecem à passagem da corrente elétrica 3- A oposição que os materiais oferecem à passagem da corrente elétrica chamase? chamase? a) ( ) Potência elétrica; a) ( ) Potência elétrica; b) ( ) Corrente elétrica; b) ( ) Corrente elétrica; c) ( ) Resistência elétrica; c) ( ) Resistência elétrica; d) ( ) Tensão elétrica. d) ( ) Tensão elétrica.
4- O que acontece com a corrente elétrica quando, aplicando a mesma tensão, 4- O que acontece com a corrente elétrica quando, aplicando a mesma tensão, diminuimos a resistência do circuito?
diminuimos a resistência do circuito? a) ( ) Torna-se alternada; a) ( ) Torna-se alternada; b) ( ) Aumenta; b) ( ) Aumenta; c) ( ) Não se altera; c) ( ) Não se altera; d) ( ) Diminui. d) ( ) Diminui.
5- Dado a tensão V = 250 V e a resistência R = 25 Ω, qual a corrente elétrica ? 5- Dado a tensão V = 250 V e a resistência R = 25 Ω, qual a corrente elétrica ? a) ( ) 10 A; a) ( ) 10 A; b) ( ) 10 mA; b) ( ) 10 mA; c) ( ) 0,100 kA; c) ( ) 0,100 kA; d) ( ) 0,1 A. 6
d) ( ) 0,1 A. 6- - O que é potência elétrica O que é potência elétrica e como é medida?e como é medida? a) (
a) ( ) Capacidade de ) Capacidade de produzir trabalho, medida em produzir trabalho, medida em ampères;ampères; b) (
b) ( ) Movimento ordenado de ) Movimento ordenado de elétrons, medido em elétrons, medido em volts;volts; c) (
c) ( ) A capacidade ) A capacidade de produzir trabalho, medida de produzir trabalho, medida em watts;em watts; d) (
d) ( ) O trabalho realizado por um a) O trabalho realizado por um aparelho elétrico, medido em volts.parelho elétrico, medido em volts. 7-
7- Faça Faça as seguintes as seguintes conversões:conversões: a) 300 Wh = kWh; a) 300 Wh = kWh; b) 18.500 Wh = kWh; b) 18.500 Wh = kWh; c) 3,2 kWh = Wh; c) 3,2 kWh = Wh; d) 13,8 kV = V. d) 13,8 kV = V. 8-
8- Qual o consumo mensal (30 dias), eQual o consumo mensal (30 dias), em kWh, de uma lâmpada m kWh, de uma lâmpada de 150 wattsde 150 watts ligada durante 10 horas por dia?
ligada durante 10 horas por dia? a) ( a) ( ) 1.500 ) 1.500 Wh;Wh; b) ( b) ( ) 45 ) 45 kWh.kWh. c) ( c) ( ) 1.500 ) 1.500 kWh;kWh; d) ( d) ( ) 45) 45.000 kW.000 kWh;h;
9- Classifique os circuitos abaixo entre: a) ( ) Simples;
b) ( ) Série; c) ( ) Paralelo; d) ( ) Misto.
10- Para as lâmpadas de uma residência receberem a mesma tensão, como deverão ser ligadas ?
a) ( ) Série e paralelo; b) ( ) Paralelo;
c) ( ) Série; d) ( ) n.d.a.
11- Quais condutores possuem maior resistência ? a) ( ) Condutores mais finos e mais curtos;
b) ( ) Condutores mais grossos e mais curtos; c) ( ) Condutores mais finos e mais compridos; d) ( ) Condutores mais grossos e mais compridos.
12- Em um chuveiro de 4.800 watts, para 120 V, qual o valor da corrente elétrica ?
a) ( ) 40 Ω; b) ( ) 0,025 A; c) ( ) 40 A; d) ( ) 0,025 V.
13- Quando uma corrente elétrica passa por um condutor, cria em torno deste : a) ( ) Uma diferença de potencial;
b) ( ) Um campo magnético alternado; c) ( ) Um campo magnético circular; d) ( ) Uma resistência elétrica.
14- O que é corrente alternada ?
a) ( ) Corrente variável que percorre o condutor em um único sentido; b) ( ) Corrente variável que percorre o condutor nos dois sentidos; c) ( ) Corrente que não muda de sentido no decorrer do tempo; d) ( ) O campo magnético formado em torno de um condutor.
15- A corrente que utilizamos no sistema elétrico brasileiro é alternada e fornecida
em qual frequência ? a) ( ) 220 V;
c) ( ) 50 Hz; d) ( ) 60 Hz.
16- Para que servem a potência ativa e a potência reativa, respectivamente ? a) ( ) Produzir trabalho e produzir campo magnético;
b) ( ) Carregar o sistema e produzir campo magnético; c) ( ) Produzir campo magnético e produzir trabalho; d) ( ) Produzir trabalho e carregar o sistema.
17- Qual a finalidade do capacitor ? a) ( ) Produzir campo magnético;
b) ( ) Aumentar a potência total do circuito. c) ( ) Diminuir a potência ativa e a reativa; d) ( ) Diminuir a potência aparente e a reativa;
18- Num circuito trifásico ligado em estrela desequilibrado, o que ocorrerá com as
cargas se interrompermos o neutro ? a) ( ) Nada ocorrerá com as cargas;
b) ( ) Na fase com menor carga, sobretensão, e com maior carga, subtensão; c) ( ) Na fase com menor carga, subtensão, e com maior carga, sobretensão; d) ( ) Todas cargas queimarão.
19-Assinale a alternativa que preenche corretamente as lacunas.
Os átomos apresentam uma estrutura onde os ocupam a região externa, sendo
seu núcleo constituído de e .
a) prótons – elétrons – nêutrons b) nêutrons – prótons – elétrons c) elétrons – prótons – nêutrons d) nêutrons – nêutrons – elétrons e) elétrons – elétrons – prótons
20- A corrente elétrica nos condutores sólidos se deve ao movimento de a) prótons.
b) íons positivos e íons negativos. c) íons negativos.
d) íons positivos. e) elétrons.
21-Para efetuarmos medidas de natureza elétrica, utilizamos galvanômetros com características particulares para a medida desejada e conectados de forma correta ao dispositivo onde se deseja realizar a medida. A característica e a forma de conexão para a correta utilização de um voltímetro e de um
amperímetro são, respectivamente:
a) resistência interna muito pequena ; ligado em série / resistência interna muito grande ; ligado em paralelo.
b) resistência interna muito grande ; ligado em série/ resistência interna muito pequena ; ligada em paralelo.
c) resistência interna muito grande ; ligado em paralelo / resistência interna muito pequena ; ligado em série.
d) resistência interna muito pequena ; ligado em paralelo / resistência interna muito grande ; ligado em série.
e) resistência interna muito pequena ; ligado em série / resistência interna muito grande ; ligado em série.
22- Circula em um condutor uma corrente elétrica de 1,5 A ao ser submetido a uma tensão elétrica de 120 V. A resistência elétrica do condutor, e a potência elétrica dissipada na forma de calor no mesmo, são respectivamente
a) 13,3 Ω e 90 W. b) 16,7 Ω e 180 W. c) 26,7 Ω e 45 W. d) 80 Ω e 180 W. e) 40 Ω e 90 W.
23-As afirmativas abaixo referem-se a fenômenos de natureza magnética. 1. Os imãs podem apresentar apenas um pólo magnético ao serem partidos. 2. Uma bússula deve sua orientação ao campo magnético terrestre.
3. Correntes elétricas em condutores produzem campos magnéticos. Das afirmativas acima, está(ão) correta(s)
a) apenas 1 e 2. b) apenas 1 e 3. c) apenas 2 e 3. d) somente 2. e) somente 3.
24-Os capacitores são usados em alguns dispositivos elétricos. As afirmativas abaixo referem-se a esse fato.
1. Servem para melhorar a partida em motores de indução.
2. São utilizados para elevar o fator de potência de motores de corrente alternada.
3. Em corrente contínua comportam-se como circuito aberto. Das afirmativas acima, está(ão) correta(s)
a) apenas a 1. b) apenas a 2. c) apenas a 3. d) todas.
e) nenhuma delas.
25-Em um circuito elétrico simples, constituído de um gerador ideal de 12V conectado a um resistor R, é dissipada uma potência de 60W. O valor da resistência R e a corrente que percorre o circuito valem, respectivamente a) 1,2 Ω e 6 A. b) 2,4 Ω e 3 A. c) 3,6 Ω e 5 A. d) 4,8 Ω e 10A. e) 2,4 Ω e 5A.
