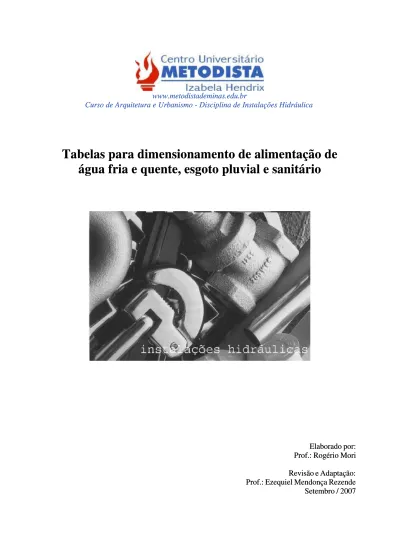

Tabelas de Instalacoes Hidraulicas

(1)

Tabelas para dimensionamento de alimentação de

água fria e quente, esgoto pluvial e sanitário

Elaborado por:

Prof.: Rogério Mori

Revisão e Adaptação:

Prof.: Ezequiel Mendonça Rezende

(2)

CENTRO UNIVERSITÁRIO METODISTA IZABELA HENDRIX

Curso de Arquitetura e Urbanismo - Disciplina de Infor mática

Elaborado pelo professor do Unicentro Izabela Hendrix - Prof.: Rogério Mori

2 TABELAS PARA DIMENSIONAMENTO DE ALIMENTAÇÃO DE

ÁGUA FRIA E QUENTE, ESGOTO PLUVIAL E SANITÁRIO

Tabela 1 - Cálculo para alimentação do reservatório

Até 4 unidades:

½” ou 20 mm

De 05 a 07 unidades:

¾” ou 25 mm

De 08 a 11 unidades:

1” ou 32 mm

De 12 a 21 unidades:

1 ½” ou 50 mm

De 22 a 300 unidades:

2” ou 60 mm

Mais de 300 unidades:

a ser estudado pela Copasa

Tabela 2 - Taxa de ocupação de prédios públicos ou comerciais

Local

Taxa de ocupação

Bancos

Uma pessoa por 5 m2 de área

Escritórios

Uma pessoa por 6 m2 de área

Pavimentos térreos

Uma pessoa por 2,5 m2 de área

Lojas-pavimentos superiores

Uma pessoa por 5 m2 de área

Museus e bibliotecas

Uma pessoa por 5,5 m2 de área

Salas de hotéis

Uma pessoa por 5,5 m2 de área

Restaurantes

Uma pessoa por 1,4 m2 de área

Salas de operação (hospital)

Oito pessoas

(3)

Tabela 3 - Consumo de água para dimensionamento de reservatório

Tipo de Prédio

Consumo litros / dia

Unidade

Serviço Doméstico

Apartamentos 200 per capta Apartamentos de luxo 300 a 400 por dormitórios

Apartamentos de luxo 200 por quarto de empregada Residência de luxo 300 a 400 per capta

Residência de médio valor 150 per capta Residência popular 120 a 150 per capta Alojamentos provisórios de obra 80 per capta Apartamento de zelador 60 a 1000 per capta

Serviço Público

Edifícios de escritório 50 a 80 por ocupante efetivo Escolas, internatos 150 per capta

Escolas, externatos 50 por aluno Escolas, semi-internato 100 por aluno Hospitais e casas de saúde 250 por leito Hotéis com cozinha e lavanderia 250 a 350 por hóspede Hotéis com cozinha e lavanderia 120 por hóspede

Lavanderias 30 por kg de roupa seca Quartéis 150 por soldado

Cavalarias 100 por cavalo Restaurantes 25 por refeição Mercados 5 por m² de área Garagens e postos de serviços 100 por automóvel Garagens e postos de serviços 150 por caminhão Rega de jardins 1,5 por m² de área Cinemas, teatros 2 por lugar

Igrejas 2 por lugar

Ambulatórios 25 per capta

Creches 50 per capta

Serviço Industrial

Fábricas (uso pessoal) 70 a 80 por operário Fábricas com restaurante 100 por operário Usinas de leite 5 por litro de leite

Matadouros 300 por animal abatido de grande porte Matadouros 150 por animal abatido de grande porte

(4)

Tabela 4

Pesos relativos nos pontos de utilização identificados em função do aparelho sanitário e da peça de utilização

Aparelho sanitário Peça de utilização peso caixa acoplada 0,3 Bacia sanitária

válvula de descarga 32 Banheira misturador 1,0 Bebedouro registro de pressão 0,1 Bidê misturador 0,1 Ducha higiênica Misturador/registro 0,1 Chuveiro ou ducha misturador 0,4 Chuveiro elétrico registro de pressão 0,1 Lavatório torneira ou

misturador 0,3 Máquina de lavar roupa registro de pressão 1,0 Máquina de lavar louça registro de pressão 1,0

com sifão

integrado válvula de descarga 2,8 Mictório

cerâmico sem sifão

integrado registro de pressão 0,3 Mictório tipo calha registro de pressão 0,3

torneira ou misturador 0,7 Pia torneira elétrica 0,1 Filtro torneira 0,1 Tanque torneira 0,7 Torneira de jardim ou

lavagem em geral torneira 0,4

Tabela 5

Alturas de tomadas de água em relação ao piso acabado Bacia sanitária com caixa acoplada 20 Bacia sanitária com válvula de descarga 33

Bidê 20

Chuveiro 210

Ducha higiênica 50

Filtro 130

Torneira/ misturador lavatório de bancada 60 Torneira/ misturador lavatório de parede 110 Máquina de lavar louça 60 Máquina de lavar roupa 110

Mictório 100

Torneira / misturador pia de parede 110 Torneira / misturador pia de bancada 60 Registro de gaveta 180 Registro de pressão para chuveiro 100 Registro de pressão para banheira 60 Registro de pressão para mictório 120

Tanque 110

Torneira de uso geral 50 Válvula de descarga 110

Banheira 25

Tabela 6 – Dimensões dos tubos em função dos pesos

1/2"

20mm

3/4"

25mm

1"

32mm

1 1/4"

40mm

1 1/2"

50mm

76

26 6,4

1,9

0,5

Ø Roscável (Pol)

Ø Soldável (mm)

Soma dos Pesos

0

(5)

Tabela 7 - Equivalência de tubos

PVC roscável

½” ¾” 1” 1 ¼” 1 ½” 2” 2 ½” 3” 4”

PVC soldável

20 25 32 40 50 60 75 85 110

COBRE

15 22 28 35 42 54 66 79 104

SIMBOLOGIA:

Símbolo Legenda

Descrição

-- Tubo de água fria -- Tubo de água quente -- Tubo para água pluvial -- Tubo de drenagem

-- Tubo para esgoto secundário -- Tubo para esgoto primário -- Tubo para ventilação

TQ/EP Tubo de queda para esgoto sanitário primário AP Tubo de queda para água pluvial

TG Tubo de queda para esgoto de gordura TS/ES Tubo de queda para esgoto secundário ALIM Coluna de alimentação caixa d’água

AF Coluna de água fria AQ Coluna de água quente

AP/D Coluna de água pluvial / água de drenagem LIMP Coluna de limpeza

CV/VS/VG Coluna de ventilação primária /secundária de gordura EXT. Extravasor

RET. Coluna de retorno de /água quente -- Tubo que sobe

-- Tubo que desce

T

U

B

U

L

A

Ç

Õ

E

S

E

P

R

U

M

A

D

A

S

-- ALIM.

(6)

CENTRO UNIVERSITÁRIO METODISTA IZABELA HENDRIX

6 Símbolo Legenda

Descrição

VS Vaso sanitário convencional VS Vaso sanitário com caixa acoplada BD Bidê LV Lavatório suspenso LV Lavatório de bancada P Pia MIC Mictório TAN Tanque CH Chuveiro

MLR Máquina de lavar roupa MLL Máquina de lavar louça

VRV/VRH Válvula de retenção vertical / horizontal TOR Torneira para uso geral

B Torneira de bóia

RM Registro de macho para duchas RP Registro de pressão

RG Registro de gaveta -- F Filtro

-- DM Ducha manual -- DH Ducha higiênica

-- VPC Válvula de pé com crivo -- VRP Válvula redutora de pressão -- BAN Banheira

-- BAN-CHU Desviador de fluxo (banheira / chuveiro)

L

O

U

Ç

A

S

E

M

E

T

A

I

S

-- FE Filtro Europa

(7)

Símbolo Legenda

Descrição

CI Caixa de inspeção para esgoto sanitário CS/CG Caixa sifonada / caixa de gordura

CA Caixa de areia com grelha

CA Caixa de areia com tampa de concreto R Ralo seco em alvenaria

CSTH Caixa sifonada com tampa hermética

C

A

I

X

A

S

E

R

A

L

O

S

RS/CS Ralo sifonado / caixa sifonada

Símbolo Legenda

Descrição

-- Joelho 90º -- Curva 90º -- Joelho 45º -- Curva 45º

-- Joelho 90º voltado para cima -- Joelho 90º voltado para baixo -- Joelho de redução

-- Te 90º

-- Tê 90º voltado para cima -- Tê 90º voltado para baixo -- Tê de redução -- Tê 45º -- Niple -- Bujão ou plug -- Tampão ou cap -- Torneira -- Tubulação ascendente

C

O

N

E

X

Õ

E

S

-- Tubulação descendente

(8)

CENTRO UNIVERSITÁRIO METODISTA IZABELA HENDRIX

8 INSTALAÇÕES DE ÁGUA QUENTE

Tabela 8 - Consumo predial por edificações

PRÉDIO

CONSUMO LITROS/DIA

Alojamento provisório de obra 24 por pessoa Casa popular ou rural 36 por pessoa

Residência 45 por pessoa

Apartamento 60 por pessoa

Quartel 45 por pessoa

Escola (internato) 45 por pessoa Hotel (sem incluir lavanderia e cozinha) 36 por hóspede

Hospital 125 por leito

Restaurantes e similares 12 por refeição

Lavanderia 15 a 30 por Kg de roupa seca

Motel 800 por suíte

Cozinha Industrial 15 por refeição

Tabela 9 - Consumo predial por aparelho sanitário

PRÉDIO

CONSUMO LITROS / DIA

Ducha 40 a 80 por pessoa

Lavatório 5 a 7 por pessoa

Cozinha 20 a 30 por pessoa

Lavanderia 20 a 30 por Kg de roupa seca

Banheira 100 a 200 por uso

Tabela 10 - Inclinação das placas coletoras

Cidades latitude Cidade latitude

Macapá 0º Brasília 16º

Fortaleza 3º Belo Horizonte 20º

Natal 5º Rio de Janeiro 22º

Maceió 10º São Paulo 23º

Salvador 13º Curitiba 25º

Florianópolis 27º Porto Alegre 30

Tabela 11 - Área das placas coletoras para as cidades

Cidade área Cidade área

Manaus 0,9 m2 Belo Horizonte 1,0 m2 Natal 0,8 m2 Rio de Janeiro 1,1 m2

Goiânia 1,0 m2 São Paulo 1,6 m2

(9)

Tabela 12 - Dimensões aproximadas dos reservatórios e placas

RESERVATÓRIOS

COLETORES SOLARES

capacidade Diâmetro – Comprimento

Aproximado em cm largura Comprimento Aproximado em cm 200 60-120 74 194 300 60-130 80 200 400 60-160 100 103 500 60-190 100 200 600 60-230 800 80-280 1000 80-380 2000 110-240 3000 110-360 4000 130-400 5000 130-480

(10)

CENTRO UNIVERSITÁRIO METODISTA IZABELA HENDRIX

10 INSTALAÇÕES DE ESGOTO PLUVIAL

Tabela 13 - Dimensionamento das calhas

Comprimento do telhado (projeção)

Largura da calha

(m)

Até 5,0

0,15

5,1 à 10,0

0,20

10,1 a 15,0

0,30

15,1 a 20,0

0,40

20,1 a 25,0

0,50

25,1 a 30,0

0,60

Tabela 14 - Dimensionamento das prumadas

Diâmetro (mm)

Área telhado (m²)

50 13,6

75 42,0

100 91,0

150 275,0

Tabela 15 - Dimensionamento da rede coletora de águas pluviais

declividade / área (m2)

Diâmetro

(mm)

0,5%

1,0%

2,0%

4,0%

50 ---

---

32

46

75 ---

69

97

139

100 ---

144

199

288

125

167

255

334

502

150

278

390

557

780

200

548

808 1105

1616

250

910 1412

1807

2824

(11)

(12)

CENTRO UNIVERSITÁRIO METODISTA IZABELA HENDRIX

12

(13)

(14)

CENTRO UNIVERSITÁRIO METODISTA IZABELA HENDRIX

14 ESGOTO SANITÁRIO

Tabela 16 - Diâmetros mínimos admitidos para os ramais de descarga

Aparelho sanitário

diâmetro

Lavatórios, bidês, chuveiros, ralos de pisos, banheiros, bebedouros e tanque 40 mm Mictórios com caixa de descarga, pias de cozinha 50 mm Máquinas de lavar roupas, lavar louças 75 mm

Vaso sanitário 100 mm

Tabela 17 - Unidades Hunter de Contribuição (UHC) dos aparelhos sanitários

Aparelho sanitário

UHC

Vaso sanitário, mictório com válvula de descarga, 6 Banheira, chuveiro, lavatório de uso geral, lava-louças, mictórios com registro 2

Bebedouro 0,5

Bidê, lavatório residencial 1

Lavadora de roupas, pia de cozinha residencial, tanque 3

Pia de cozinha industrial 4

Tabela 18

Dimensionamento de ramais de esgoto

Dimensionamento de tubos de queda

Tabela 19

Diâmetro mínimo

Número máximo de UHC

Diâmetro

_mínimo

UHC prédio até 10

_pavtos

UHC prédio + 10

_pavtos

40 mm 3 40 mm 4 8 50 mm 6 50 mm 10 24 75 mm 20 75 mm 30 70 100 mm 120 100 mm 240 500 150 mm 960 1900 200 mm 220 3600 250 mm 3800 5600 300 mm 6000 8400
