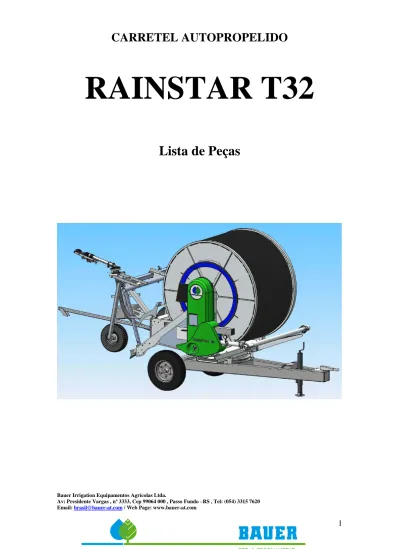

CARRETEL AUTOPROPELIDO
RAINSTAR T32
Lista de Peças
Bauer Irrigation Equipamentos Agrícolas Ltda.
Av: Presidente Vargas , nº 3333, Cep 99064 000 , Passo Fundo –RS , Tel: (054) 3315 7620 Email: brasil@bauer-at.com / Web Page: www.bauer-at.com
2
CHASSI MONTADO
3
CHASSI MONTADO
RAINSTAR T32 / T42
Nº Código Descrição Qde/T32 Qde/T42 1 833 7101 CJ CHASSI T32 1 1 2 827 4215 ROLAMENTO T32 1 1 3 833 7119 BAGAGEIRO RAINSTAR T32 1 1 4 061 1057 PARAF SEXT M16 x 30 8.8 DIN 933 2 2 5 061 2214 ARRUELA PRESSÃO DIN-127 M16 2 2 6 827 6274 CJ ENGATE DO TRATOR T32 1 1 7 061 1081 PARAF SEXT M20 x 50 8.8 DIN 933 2 2 8 061 1580 PORCA SEXTAVADA NORMAL M20 DIN 934 4 4 9 061 2209 ARRUELA PRESSÃO DIN-127 M20 4 4 10 061 1082 PARAF SEXT M20 x 60 8.8 DIN 931 2 2 11 833 7222 CHAPA CHASSI T32 1 1
12 833 7662 MACACO T32 1 1
833 7652 MACACO T51/61 (OPCIONAL) 1 1 13 061 1546 PORCA AUTOTRAV.C/NYLON M12 DIN 980 1 1 061 1544 PORCA AUTOTRAV.C/NYLON M16 DIN 980 1 1 14 831 8765 CJ SAPATA DO MACACO SR 1 1 829 6213 CJ SAPATA T32 (OPCIONAL) 1 1 15 061 1040 PARAF SEXT M12 x 90 8.8 DIN 933 1 1 061 1072 PARAF SEXT M16 x 110 8.8 DIN 933 1 1 16 061 1139 PARAF SEXT M12 x 30 8.8 DIN 933 8 8 17 061 1553 PORCA SEXTAVADA NORMAL M12 DIN 934 8 8 18 061 2218 ARRUELA PRESSAO DIN-127 M12 8 8 23, 24 833 7192 CJ EIXO TRASEIRO MONTADO T32 2 2
25 * 061 1573 PORCA SEXTAVADA NORMAL M16 DIN 934 4 4 26 *061 1151 PARAF SEXT M16 x 60 8.8 DIN 931 2 2 27 * 061 2214 ARRUELA PRESSÃO DIN-127 M16 2 2 28 * 061 1059 PARAF SEXT M16 x 40 8.8 DIN 933 2 2 29 * 061 2136 ARRUELA LISA DIN-440 M16 2 2 30 * 890 7703 PARAF CIL.REC.CRAVO 9/16"x1.7/8" 12 12 31 * 890 7704 PORCA CÔNICA 9/16" 12 12
32 061 5211 ROLAMENTO AXIAL 51204 1 1 33 834 3840 CJ MACACO/BASE SR T32 (OPCIONAL) 1 1 834 3841 CJ MACACO/BASE T32 (OPCIONAL) 1 1 35 834 3842 KIT FIX. EIXO TRAS. T32 (Pos. 25, 26, 27, 28, 29) 2 2 36 834 3836 KIT PARAFUSO DA RODA T32 (Pos. 30) 6 6 37 834 3838 KIT PORCA DA RODA T32 (Pos. 31) 6 6
Itens com * somente vendidos no KIT.
4
ESTRUTURA PRINCIPAL
5
ESTRUTURA PRINCIPAL
RAINSTAR T32 / T42
Nº Código Descrição Qde/T32 Qde/T42 1 834 9350 CJ PROTEÇÃO DO FUSO T32 1 1 2 834 9340 CJ LATERAL ESQUERDA T32 1 834 9405 CJ LATERAL ESQUERDA T42 1 3 827 5141 SUPORTE OLHO DE GATO SR 2 2 4 062 9945 OLHO DE GATO TRIANGULAR SR 2 2 5 834 9320 CJ LATERAL DIREITA T32 2 834 9401 CJ LATERAL DIREITA T42 1 6 062 8502 ELO DE CORRENTE 2 2 7 828 7546 PINO ZF 2 2 8 * 833 7639 BUCHA DA LANCA T32 2 2 9 * 827 4587 ENGRENAGEM Z-9 P 5/8" (CREMALHEIRA 90TX) 2 2 10 * 833 7637 EIXO DA LANÇA T32 2 2 11 827 5055 CJ VOLANTE E4 1 1 12 827 2747 PINO ZF 1 1 13 834 9301 CJ MESA T32 1 1 14 833 7631 CJ LANÇA DIREITA T32 1 1 15 833 7632 CJ LANÇA ESQUERDA T32 1 1
16 * 061 5725 PINO ELASTICO DIN 1481 6 x 30 2 2 17 * 061 5705 PINO ELASTICO DIN 1481 3,5 x 30 2 2
18 827 4329 CJ ABRAÇADEIRA DO CONSOLE T32 2 2 19 061 1122 PARAF SEXT M10 x 30 8.8 DIN 933 6 6 20 061 1545 PORCA AUTOTRAV.C/NYLON M10 DIN 980 6 6 21 061 1058 PARAF SEXT M16 x 50 8.8 DIN 933 8 8 22 061 1544 PORCA AUTOTRAV.C/NYLON M16 DIN 980 4 4 23 061 2214 ARRUELA PRESSÃO DIN-127 M16 4 4 25 061 1109 PARAF SEXT M6 x 12 8.8 DIN 933 R.TOTAL 2 2 26 061 1550 PORCA SEXTAVADA NORMAL M6 DIN-934 2 2 27 061 2212 ARRUELA PRESSÃO DIN-127 M6 2 2 30 834 3844 KIT DA LANÇA T32 ( Pos. 8, 9, 10, 16, 17) 2 2
Itens com * somente vendidos no KIT.
6
TAMBOR
RAINSTAR T32 / T42
7
TAMBOR
RAINSTAR T32 / T42
Nº Código Descrição Qde/T32 Qde/T42 1 834 9451 CJ TAMBOR T32 1
834 9581 CJ TAMBOR T42 1 2 061 1142 PARAF SEXT M12 x 40 8.8 DIN 933 1 1 3 061 2135 ARRUELA LISA DIN-440 M12 1 1
4 * 061 2218 ARRUELA PRESSÃO DIN-127 M12 1 1
5 829 3546 CJ CURVA DO TAMBOR T32 Ø65 1 829 3541 CJ CURVA DO TAMBOR T32 Ø75 1 827 4905 CJ CURVA DO TAMBOR T32 Ø85 1 827 4980 CJ CURVA DO TAMBOR T42 Ø75 1 827 4961 CJ CURVA DO TAMBOR T42 Ø85 1 827 4966 CJ CURVA DO TAMBOR T42 Ø90 1 6 TUBO PE 1 1 7 061 6766 ANEL O'RING 60 x 5 - NBR - 70 1 061 6833 ANEL ORING Ø 74,2 x 5,7 1 8 834 9472 CHAPA CARENAGEM DO TAMBOR T32 1 834 9592 CHAPA CARENAGEM DO TAMBOR T42 1 9 827 4144 CREMALHEIRA 5/16" T32 6 833 7398 CREMALHEIRA 5/16" T42 6 10 061 1127 PARAF SEXT M12 x 35 8.8 DIN 933 13 13 11 061 2218 ARRUELA PRESSÃO DIN-127 M12 12 12 12 061 1553 PORCA SEXTAVADA NORMAL M12 DIN 934 12 12 13 061 1924 PARAF AUTOATARA CAB SEXT 4,8x13-DIN 7971 9 9 14 061 5164 ROLAMENTO 6017 2RS 1 1
15 * 061 1370 ANEL ELASTICO DIN 471 E-85x3 1 1
16 833 7328 BUCHA DO ROLAMENTO T32 1 1
17 * 061 6571 ANEL O'RING 80 x 4 - NBR 872 1 1 18 * 018 5001 GAXETA NI 150 95 x 80 x 12 1 1
19 828 9412 CURVA DE ALUMINIO TAMBOR T32 1 1 20 061 2135 ARRUELA LISA DIN-440 M12 8 8 21 062 5196 MANGUEIRA FLEXIVEL Ø90mm 0,5 m 0,5 m 22 834 9468 CHAPA ENCOSTO DO ROLAMENTO T32 1 1 23 061 2218 ARRUELA PRESSAO DIN-127 M12 7 7 24 061 1553 PORCA SEXTAVADA NORMAL M12 DIN 934 6 6 25 062 6010 MANÔMETRO GLICERINA 14 KGF/CM2 - INOX 1 1 26 324 0405 RUBINETE 1/4" SR 1 1 27 834 9721 CJ CONEXÃO DE ENTRADA T32 1 1 28 061 1140 PARAF SEXT M12 x 60 8.8 DIN 933 7 7
29 * 833 7769 GUARNIÇÃO T32 2 2
30 061 1546 PORCA AUTOTRAV.C/NYLON M12 DIN 980 3 3 31 829 2325 APOIO DO ROLAMENTO SR 1 1 32 061 5257 MANCAL UGP-207-35 = SY 35WM 1 1 33 061 1045 PARAF SEXT M12 x 50 8.8 DIN 933 2 2 34 061 2010 ARRUELA LISA DIN-125 M12 2 2 35 834 9641 CJ PONTEIRA DO CARRINHO T32 Ø 65/75 1 1 834 9636 CJ PONTEIRA DO CARRINHO T32 Ø 85/90 1 1 40 834 3800 KIT VEDAÇÃO TURBINA T32 ( Pos. 17, 18, 29 ) 1 1 41 834 3850 KIT SELO TURBINA T32 (Pos. 14, 15, 16, 17, 18, 29 ) 1 1
8
REGULAGEM DA CAIXA DE CÂMBIO
RAINSTAR T32 / 42
2
2
9
REGULAGEM DA CAIXA DE CÂMBIO
RAINSTAR T32 / 42
Nº Código Descrição Qde/T32 Qde/T42 1 834 9386 HASTE DO DESLIGADOR T32 1 1 2 061 1563 PORCA SEXTAVADA NORMAL M10 DIN 934 13 13 3 063 5225 TERMINAL ESFÉRICO 90º M10 x 1,5 DIN 71802 2 2 4 834 9542 CHAPA REGULAGEM DA CAIXA DE CÂMBIO T32 1 1 5 061 1115 PARAF SEXT M8 x 30 8.8 DIN 933 3 3 6 061 2128 ARRUELA LISA DIN-440 M8 3 3 7 061 2217 ARRUELA PRESSÃO DIN-127 M8 3 3 8 061 1551 PORCA AUTOTRAV.C/NYLON M6 DIN 980 2 2 9 833 7428 CHAPA DOBRADA DA CAIXA DE CÂMBIO T32 1 1 10 827 7010 CJ ALAVANCA DE MARCHAS G4 1 1 11 830 1014 MOLA FREIO CAIXA DE CÂMBIO 1 1 12 061 1100 PARAF SEXT M6 x 15 8.8 DIN 933 2 2 13 061 2216 ARRUELA PRESSÃO DIN-127 M10 3 3
14 * 061 1561 PORCA SEXTAVADA NORMAL M8 DIN-934 6 6
15 834 9538 CJ BRAÇO DO FREIO T32 1 1 16 061 1546 PORCA AUTOTRAV.C/NYLON M12 DIN 980 1 1 17 834 9535 CJ SUPORTE DO FREIO T32 1 1 18 061 1140 PARAF SEXT M12 x 60 8.8 DIN 933 1 1
19 *503 0212.5 MOLA PRESSÃO INOX. - CAIXA 1 1 20 *061 2025 ARRUELA LISA DIN-126 M8 2 2
21 833 7415 CJ SELETOR T32 1 1 22 833 7422 BARRA ROSCADA M10 x 430 INOX 1 1 23 062 5032 PUXADOR BOLA M10 1 1 24 061 8192 EMENDA 3/4" x 7/16" DIN 8187 12B-1 1 061 8233 EMENDA DIN-8187 PASSO 1" 1 25 061 8394 CORRENTE DIN 8187 12B-1 3/4"x 7/16" 211 ELOS 1 061 8242 CORRENTE DIN 8187 12B-1 1" 175 ELOS 1 26 827 4761 ENGRENAGEM Z12 3/4" T32 1 827 4741 ENGRENAGEM Z9 1" T32 1 27 061 1126 PARAF SEXT M10 x 35 8.8 DIN 933 1 1 28 061 2135 ARRUELA LISA DIN-440 M12 1 1 29 061 2216 ARRUELA PRESSÃO DIN-127 M10 1 1 30 061 2828 CHAVETA A 10 x 8 x 45 1 1 31 833 7441 CJ ESTICADOR MONTADO T32 1 833 7401 CJ ESTICADOR MONTADO T42 1 32 824 2323 MOLA ESTICADOR TX 1 1 33 061 9054 CORRENTE DO DESLIGADOR SR 1 1 34 061 9048 ELO DE CORRENTE D= 5 MM 1 1 35 061 1128 PARAF SEXT M12 x 70 8.8 DIN 933 1 1 36 061 1546 PORCA AUTOTRAV.C/NYLON M12 DIN 980 1 1 37 834 9530 CJ ALAVANCA DE DESLIGAMENTO T32 1 1 38 061 2014 ARRUELA LISA DIN-125 M16 2 2 39 061 1154 PARAF SEXT M16 x 100 8.8 DIN 933 1 1 40 827 7022 BARRA ROSCADA M10 x 195 INOX 1 1
41 830 0955 CABO BAUER 1 1
10
43 061 1110 PARAF SEXT M8 x 20 8.8 DIN 933 1 1 44 061 1544 PORCA AUTOTRAV.C/NYLON M16 DIN 980 2 2 50 834 3854 KIT LONA DE FREIO T32 ( Pos. 14, 19, 20, 42 ) 1 1
Itens com * somente vendidos no KIT.
Preço e prazo de entrega somente mediante solicitação.
CAIXA DE CÂMBIO
11
RAINSTAR T32 / T42
12
CAIXA DE CÂMBIO
RAINSTAR T32 / T42
Nº Código Descrição Qde/ T32 /T42 1 061 1100 PARAF SEXT M6 x 15 8.8 DIN 933 1 2 061 2212 ARRUELA PRESSÃO DIN-127 M6 1 3 061 2130 ARRUELA LISA DIN-440 M6 1 4 834 9518 ARRUELA ESPECIAL CAIXA DE CÂMBIO G3 1 5 061 6223 RETENTOR DIN 3760-A (20x47x7) 2 6 061 6058 ANEL ELÁSTICO DIN 472 I-47 x 1,5 5 7 061 5102 ROLAMENTO 6204 2RS 5 8 834 9505 EIXO 1 - CAIXA CAMBIO G3 1 9 827 8028 ENGRENAGEM Z 22 1 10 827 8061 BUCHA 1 11 833 7473 ENGRENAGEM COMUTADORA 2.1 1 12 827 8049 ENGRENAGEM Z 31 1 13 061 6189 ARRUELA AJUSTE DIN-988 M28 (20x28x0,2) 2 14 061 6397 RETENTOR TAMPÃO-VK 47x 6,5 mm - NBR 1 15 061 6177 ARRUELA AJUSTE DIN-988 M20 1 16 833 7474 ENGRENAGEM COMUTADORA 1 1 17 833 7472 ENGRENAGEM COMUTADORA 2-3 1 18 833 7471 ENGRENAGEM COMUTADORA 4 1 19 834 9521 EIXO 2 - CAIXA CÂMBIO G3 1 20 061 6854 ANEL O'RING 40,2 x 3 1 21 834 9519 RETENTOR ESPECIAL CAIXA DE CÂMBIO G3 1 22 061 6398 RETENTOR TAMPÃO-VK 52 x 6 mm - NBR 2 23 061 6066 ANEL ELÁSTICO DIN 472 I- 52 x 2 2 24 061 5103 ROLAMENTO 6205 2RS 1 25 061 6166 ARRUELA AJUSTE DIN-988 M25 (35x25x0,3) 1 26 061 6037 ANEL ELÁSTICO DIN 471 E- 25 x 1,2 2 27 833 7477 DISTANCIADOR CAIXA DE CÂMBIO G3 1 28 827 6010 ENGRENAGEM DUPLA Z 27 1 29 827 6007 EIXO 3 - CAIXA CAMBIO G3 1 30 834 9522 ENGRENAGEM Z 82 1 31 061 5125 ROLAMENTO 6305 2RS 1 32 061 6188 ARRUELA AJUSTE DIN-988 M25 (35x25x1) 3 33 834 9508 ENGRENAGEM Z 68 1 34 061 2801 CHAVETA - B 8x7x20 1 35 834 9506 EIXO 4 - CAIXA CAMBIO G3 1 36 061 6050 ANEL ELÁSTICO DIN 471 E- 35 x 1,5 3 37 061 5105 ROLAMENTO 6207 2RS 2 38 061 6082 ANEL ELÁSTICO DIN 472 I-72 2 39 061 6251 RETENTOR DIN 3760- A (35x72x10) 2 40 061 6263 RETENTOR DIN 3760- A (40x90x10) 1 41 061 6089 ANEL ELÁSTICO DIN 472 I-90 x 3 1 42 061 5123 ROLAMENTO 6308 2RS 1 43 061 6055 ANEL ELÁSTICO DIN 471 E-40x1,75 1 44 834 9509 ENGRENAGEM Z 50 1 45 061 2830 CHAVETA - AB 10x8x45 1
13
46 834 9507 EIXO 5 - CAIXA CAMBIO G3 1 47 061 2871 CHAVETA - B 10x8x32 1 48 061 2721 MOLA PRATO A60 DIN 2093 1 49 061 1110 PARAF SEXT M8 x 20 8.8 DIN 933 6 50 061 1617 PORCA CASTELO M 20 x 1,5 DIN 935 1 51 061 2720 MOLA PRATO A40 DIN 2093 1 52 062 2014 RESPIRO DA CAIXA DE CÂMBIO 1 53 834 9514 TAMPA DA CAIXA DE CÂMBIO G3 1 54 834 9515 PINO SWITCH CAIXA DE CÂMBIO G3 1 55 834 9510 PINO LONGO SWITCH CAIXA DE CÂMBIO G3 1 56 828 9411 CARCACA DA CAIXA DE CÂMBIO G3 1 57 827 6025 PINO DA LONA DE FREIO CAIXA DE CÂMBIO G3 1 58 827 6017 LONA FREIO FLEXIVEL G3 1 59 062 2013 INDICADOR DE OLEO CAIXA DE CÂMBIO G3 1 60 061 1390 BUJÃO 3/8" NPT DIN 906 1 61 061 2832 CHAVETA - A 10x8x25 1 62 828 9333 DISCO LONA DE FREIO CAIXA DE CÂMBIO G3 1 63 061 2336 CONTRAPINO 4 x 40 DIN94 1 64 061 2343 CONTRAPINO 6,3 x 50 DIN94 1 65 061 5306 ESFERA DE AÇO 8 DIN 5401 2 66 827 6028 MOLA DA ESFERA TRAVA 2 67 061 1607 PORCA CASTELO M30 x 2 DIN 935 1 68 834 9500 CJ CAIXA DE CÂMBIO G3-4 1 69 834 9555 CJ CAIXA DE CÂMBIO G3-4 / TURBINA 1 70 834 3886 KIT EIXO 1 CAIXA DE CÂMBIO G3 (Pos. 8, 9, 10, 11 ) 1 71 834 3872 KIT ENGRENAGEM COMUTADORA (Pos. 17, 18 ) 1 72 834 3874 KIT ENGRENAGEM/ROLAMENTO (Pos. 30, 31 ) 1 73 834 3882 KIT DISCO DE FREIO (Pos. 36, 62 ) 1
Itens com * somente vendidos no KIT.
14
TURBINA
15
TURBINA
RAINSTAR T32 / T42
Nº Código Descrição Qde/ T32 /T42 1 061 1111 PARAF SEXT M8 x 40 8.8 DIN 933 2 2 061 2217 ARRUELA PRESSÃO DIN-127 M8 8 3 061 1561 PORCA SEXTAVADA NORMAL M8 DIN 934 1
4 087 7310 MOTOR 12 VDC 1
5 828 9413 CARCAÇA DA TURBINA TVR 18 1
6 * 061 6021 ANEL ELÁSTICO DIN 471 E-20 x 1,2 1 7 * 061 6189 ARRUELA AJUSTE DIN-988 M28 (20x28x0,2) 5 8 * BUCHA CILÍNDRICA 20 x 28 I=15 1 9 * 061 6783 ANEL O'RING 20 x 2 1
10 828 9414 CORPO DA TURBINA TVR 18 1 11 061 2212 ARRUELA PRESSÃO DIN-127 M6 3 12 061 1104 PARAF SEXT M6 x 20 8.8 DIN 933 3
13 833 8759 ENGRENAGEM Z 10 1
14 061 6141 ANEL DE RETENÇÃO 7 DIN 6799 1 15 061 1175 PARAF SEXT M8 x 35 8.8 DIN 933 5
16 * ANEL O'RING 25 x 2 1 17 * BUCHA CILÍNDRICA 25 x 28 I=15 1
18 061 1115 PARAF SEXT M8 x 30 8.8 DIN 933 1 19 061 2359 PINO ENTALHADO DE TRAVA 6x16 DIN 1472 2 20 062 8512 GRAMPO R 4mm (L=97mm) 1 21 834 9570 EIXO DA TURBINA TVR 18 1 22 061 2869 CHAVETA - A 6x6x40 1 23 828 9415 COMPORTA DA TURBINA TVR18 REGULADOR FLAP 1 24 834 9771 SELETOR DE ABERTURA DA TURBINA TVR18 1 25 061 2128 ARRUELA LISA DIN-440 M8 1 26 061 1110 PARAF SEXT M8 x 20 8.8 DIN 933 1 27 061 1112 PARAF SEXT M8 x 80 8.8 DIN 931 1 28 833 8757 HASTE DE REGULAGEM DA TURBINA TVR 18 1 29 061 1389 BUJÃO 3/4" NPT DIN 906 1 30 061 1016 PARAF SEXT M6 x 60 8.8 DIN 933 5
31 * 061 1104 PARAF SEXT M6 x 20 8.8 DIN 933 1 32 * 061 2164 ARRUELA LISA DIN-9021 M6 1 33 * ROTOR DA TURBINA TVR 18 1 34 * 061 2804 CHAVETA - A 5 x 5 x 25 1 35 * SELO DA TURBINA TVR 18 1 36 * ANEL O'RING 207 x 3 1 37 * ANEL O'RING 160 x 3 1 38 061 2868 CHAVETA - A 6 x 6 x 28 1 39 834 9560 TURBINA TVR 18 1
40 834 3888 KIT SELO TURBINA TVR18 ( Pos. 35, 36 ) 1 41 834 3889 KIT VEDAÇÃO TURBINA TVR18 ( Pos. 6, 7, 8, 9, 16, 17, 37 ) 1 42 834 3890 KIT ROTOR TURBINA TVR18 ( Pos. 31, 32, 33, 34, 36 ) 1
Itens com * somente vendidos no KIT.
16
LEVANTE / DESLIGADOR
RAINSTAR T32 / T42
17
LEVANTE / DESLIGADOR
RAINSTAR T32 / T42
Nº Código Descrição Qde/ T32 Qde/ T42 1 834 9381 CJ DESLIGADOR T32 1 1 2 061 1180 PARAF SEXT M8 x 50 8.8 DIN 933 1 1 3 061 1561 PORCA SEXTAVADA NORMAL M8 DIN 934 2 2 4 061 1545 PORCA AUTOTRAV.C/NYLON M10 DIN 980 4 4 5 061 1119 PARAF SEXT M10 x 25 8.8 DIN 933 2 2 6 061 1125 PARAF SEXT M10 x 50 8.8 DIN 933 1 1 7 061 1544 PORCA AUTOTRAV.C/NYLON M16 DIN 980 2 2 8 834 9487 GANCHO DO LEVANTE T32 1 834 9488 GANCHO DO LEVANTE T42 1 9 061 1563 PORCA SEXTAVADA NORMAL M10 DIN 934 1 1 10 061 1041 PARAF SEXT M12 x 120 8.8 DIN 931 1 1
11 829 2688 BUCHA 1 1
12 061 2135 ARRUELA LISA DIN-440 M12 1 1 13 061 2062 ARRUELA LISA DIN-7989 M13 2 2 14 834 9481 CJ LEVANTE T32 1 1 15 061 1546 PORCA AUTOTRAV.C/NYLON M12 DIN 980 2 2 16 061 1030 PARAF SEXT M16 x 180 8.8 DIN 931 2 2
Itens com * somente vendidos no KIT.
18
TRANSMISSÃO / ENROLAMENTO
19
TRANSMISSÃO / ENROLAMENTO
RAINSTAR T32 / T42
Nº Código Descrição Qde/ T32 Qde/ T42 1 834 9760 TAMPA DA CORRENTE T32 1 1 2 061 1924 PARAF AUTOATARA CAB SEXT 4,8 x 13-DIN 7971 4 4 3 061 1111 PARAF SEXT M8 x 40 8.8 DIN 933 1 1 4 061 1561 PORCA SEXTAVADA NORMAL M8 DIN 934 14 14 5 061 2217 ARRUELA PRESSÃO DIN-127 M8 4 4 6 061 2128 ARRUELA LISA DIN-440 M8 5 5 7 061 8332 EMENDA 1/2" x 5/16" NBR 08 A-1 ASA-40 1 1 061 8370 REDUÇÃO-EMENDA P/CORRENTE DIN 8187 08B-1 1 1 8 061 8392 CORRENTE DIN 8187 PASSO 1/2" 199 ELOS 1 061 8393 CORRENTE DIN 8187 PASSO 1/2" 217 ELOS 1 9 833 7285 ENGRENAGEM Z-25 1/2" x 5/16" T32 1 (Ø65)
833 7286 ENGRENAGEM Z-29 1/2" x 5/16" T32 / T42 1 (Ø75) 1 (Ø85) 833 7287 ENGRENAGEM Z-33 1/2" x 5/16" T32 1 (Ø85) 833 7289 ENGRENAGEM Z-39 1/2" x 5/16" T42 1 (Ø75) 834 9605 ENGRENAGEM Z-43 1/2" x 5/16" T42 1 (Ø90) 10 834 9762 SUPORTE DA PROTEÇÃO DA CORRENTE T32 1 1 11 061 1139 PARAF SEXT M12 x 30 8.8 DIN 933 2 2 12 061 2218 ARRUELA PRESSÃO DIN-127 M12 1 1 13 061 2135 ARRUELA LISA DIN-440 M12 1 1
14 834 9759 VARETA T32 1 1
15 834 9751 TAMPA PRINCIPAL T32 1 1 16 834 9752 TAMPA DO COMPUTADOR T32 1 1 17 089 0045 FECHADURA (CHAV DE FECHAMENTO TAMPA-T32) 1 1 18 834 9754 BARRA ROSCADA M8 x 450 T32 1 1 19 061 1115 PARAF SEXT M8 x 30 8.8 DIN 933 3 3 20 833 7171 CJ PERNA DA GUIA T32 2 2 21 833 7282 CJ MESA DO GUIA T32 1 1 22 061 5051 ROLAMENTO 6006 2RS 2 2 23 833 7278 SUPORTE DO FUSO SR 2 2 24 828 9326 MANCAL DO GUIA DO TUBO PE RAINSTAR T32 1 1 25 834 9601 FUSO 48 Ø 65 / 75 (IMPORTADO) 1 (Ø65) 834 9601 FUSO 48 Ø 65 / 75 (IMPORTADO) 1 (Ø75) 834 9602 FUSO 49 Ø 85 (IMPORTADO) 1 (Ø85) 834 9602 FUSO 49 Ø 85 (IMPORTADO) 1 (Ø75) 834 9602 FUSO 49 Ø 85 (IMPORTADO) 1 (Ø85) 834 9602 FUSO 49 Ø 85 (IMPORTADO) 1 (Ø90) 26 827 4574 ENGRENAGEM Z-17 P 1/2" (FUSO HEL. 90 TX) 1
834 9609 ENGRENAGEM Z-23 P 1/2" 1 (Ø75) 834 9607 ENGRENAGEM Z-15 P 1/2" 1 (Ø85) 834 9608 ENGRENAGEM Z-21 P 1/2" 1 (Ø90) 27 061 1126 PARAF SEXT M10 x 35 8.8 DIN 933 4 4 28 061 1545 PORCA AUTOTRAV.C/NYLON M10 DIN 980 4 4 29 061 2134 ARRUELA LISA DIN-440 M10 4 4 30 061 5733 PINO ELÁSTICO DIN 1481 8 x 50 1 1
20
31 061 1023 PARAF SEXT M10 x 40 8.8 DIN 933 2 2 32 061 1563 PORCA SEXTAVADA NORMAL M10 DIN 934 2 2 33 061 1545 PORCA AUTOTRAV.C/NYLON M10 DIN 980 2 2 34 061 2134 ARRUELA LISA DIN-440 M10 2 2
35 * 833 7275 GUIA DO FUSO RAINSTAR T32 1 1 36 * 061 6201 ARRUELA CAIXA DE CÂMBIO TX-90 (45x35x1) 1 1 37 * 061 6058 ANEL ELÁSTICO DIN 472 I- 47 x 1,5 1 1 38 * 061 8035 GRAXEIRA M6 90º 1 1
40 834 3864 KIT GUIA DO FUSO T32 (Pos. 35, 36, 37, 38 ) 1 1
Itens com * somente vendidos no KIT.
21
CARRINHO
22
CARRINHO
RAINSTAR T32 / T42
Nº Código Descrição Qde/ T32 / T42 1 834 9678 PNEU / RODA DO CARRINHO T32 2 2 834 9664 CJ PERNA DO CARRINHO T32 2 3 834 9670 CJ TRACIONAMENTO CARRINHO T32 14 834 9441 TUBO 1
5 061 1553 PORCA SEXTAVADA NORMAL M12 DIN 934 8 6 827 5386 BARRA ROSCADA M12 x 330 ZB 1 7 834 9448 BRAÇO DO PÊNDULO 1 8 834 9445 SUPORTE DO PESO 1 9 833 7749 PESO DO CARRINHO T32 2 10 834 9658 CJ SUPORTE DO CANHAO CARRINHO T32 1 11 062 5281 MANGUEIRA Ø 63,5 x 2,16 1,24 m 12 834 9666 CHAPA ABRACADEIRA FRONTAL T32 1 13 827 5335 CJ TRAVESSA DO PENDULO TX 90 1 14 061 1151 PARAF SEXT M16 x 60 8.8 DIN 931 2 15 061 1573 PORCA SEXTAVADA NORMAL M16 DIN 934 4 16 834 9651 CJ PRINCIPAL CARRINHO T32 1 17 061 1128 PARAF SEXT M12 x 70 8.8 DIN 933 4 18 061 1553 PORCA SEXTAVADA NORMAL M12 DIN 934 5 19 061 1546 PORCA AUTOTRAV.C/NYLON M12 DIN 980 4 20 061 5586 PARAF SEXT M12 x 100 8.8 DIN 933 1 21 834 9681 CJ ABRAÇADEIRA CARRINHO T32 1 22 061 2218 ARRUELA PRESSÃO DIN-127 M12 3 23 834 9677 EIXO DO CARRINHO T32 2 24 061 1022 PARAF SEXT M10 x 110 8.8 DIN 931 4 25 061 1545 PORCA AUTOTRAV.C/NYLON M10 DIN 980 4 26 061 1139 PARAF SEXT M12 x 30 8.8 DIN 933 2 27 061 2135 ARRUELA LISA DIN-440 M12 1 28 834 9684 CJ RODA / EIXO 145/10" 2 29 834 9687 CHAPA DISTANCIADORA CARRINHO T32 1 30 834 9673 CHAPA ABRACADEIRA T32 1
Itens com * somente vendidos no KIT.
23
ECOSTAR
24
ECOSTAR
RAINSTAR T32 / T42
Nº Código Descrição Qde/ T32 / T42 1 087 9192 PAINEL SOLAR 4 Watt 1 2 834 3701 SUPORTE DO PAINEI SOLAR T32 1 3 833 6110 VARETA DE DESLIGAMENTO DO COMPUTADOR T32 1 4 061 1561 PORCA SEXTAVADA NORMAL M8 DIN 934 2 5 061 1134 PARAF SEXT M10 x 60 8.8 DIN 933 1 6 833 8814 BARRA ROSCADA M10 x 145 1 7 827 7022 BARRA ROSCADA M10 x 195 INOX 1 8 087 6020 BATERIA 12V - 7A 1 9 834 9859 SUPORTE DO COMPUTADOR T32 1 10 087 9257 COMPUTADOR ECOSTAR COM SEN 4000S 11 833 8701 SUPORTE DO SENSOR DE DESLIGAMENTO T32 1 12 087 9258 SENSOR INDUTIVO PNP-NA 1 13 087 9113 IMA MAGNETICO Ø 12 x 20 1 14 833 6158 SUPORTE DO MAGNÉTICO 1 15 241 0111 MOLA (ACO INOX. SENSOR STOP) 1 16 834 9851 CJ DISCO MAGNETICO T32 1 17 087 9259 SENSOR DUPLO 1 18 834 9854 SUPORTE DO SENSOR T32 1 19 061 1109 PARAF SEXT M6 x 12 8.8 DIN 933 2 20 061 2130 ARRUELA LISA DIN-440 M6 2 21 061 2212 ARRUELA PRESSÃO DIN-127 M6 5 22 061 1000 PARAF. SEXT M5 x 35 8.8 DIN 931 2 23 061 1540 PORCA SEXTAVADA NORMAL M5 DIN 934 2 24 061 2127 ARRUELA LISA DIN-440 M5 2 25 061 2215 ARRUELA PRESSÃO DIN-127 M5 2 26 061 1115 PARAF SEXT M8 x 30 8.8 DIN 933 2 27 061 1561 PORCA SEXTAVADA NORMAL M8 DIN 934 2 28 061 2217 ARRUELA PRESSÃO DIN-127 M8 2 29 061 2103 ARRUELA LISA DIN-125 M8 2 30 061 1104 PARAF SEXT M6 x 20 8.8 DIN 933 3 31 061 1550 PORCA SEXTAVADA NORMAL M6 DIN 934 3 32 061 1107 PARAF SEXT M8 x 60 8.8 DIN 931 2 33 061 1547 PORCA AUTOTRAV.C/NYLON M8 DIN 980 2
Itens com * somente vendidos no KIT.
25
VÁLVULA SHUT OFF
RAINSTAR T32 / T42
VÁLVULA COMBINADA SHUT OFF
1
VÁLVULA DE BAIXA PRESSÃO SHUT OFF
6 13
VÁLVULA DE ALTA PRESSÃO SHUT OFF
26
VÁLVULA SHUT OFF
RAINSTAR T32 / T42
Nº Código Descrição Qde/ T32 / T42 1 062 8084 VÁLVULA DE FECHAMENTO DN-80 1 2 087 7314 MOTOR DA-80 1 3 834 9701 TUBO DE ENTRADA SHUT OFF 1 4 834 7385 CURVA FLANGEADA SHUT OFF 1 5 834 9711 CURVA COMBINADA SHUT OFF 1 6 834 3830 KIT SELOS SHUT OFF 1 7 833 9262 NÍPEL DUPLO COM VEDAÇÃO 1/4" 1 8 833 9263 NÍPEL DUPLO GUIADO 1/4" 1 9 064 2113 VÁLVULA DE ESFERA 10 1 10 061 3422 TE 1/4" NPT - ZINCADO 1 11 061 3860 JOELHO MACHO BSPT 1/4"- JMB 6L x 1/4" BSPT 1
12 087 7315 TAMPA 1
13 087 7316 TAMPA COM CONECTORES 1
Itens com * somente vendidos no KIT.
27
GIRO MECÂNICO
28
GIRO MECÂNICO
RAINSTAR T32 / T42
Nº Código Descrição Qde/ T32 / T42 1 833 8592 ABRAÇADEIRA TRASEIRA GIRO MECÂNICO 1 2 833 8591 ABRAÇADEIRA DIANTEIRA GIRO MECÂNICO 1
3 825 0345 MOLA 2
4 061 9045 CORRENTE GIRO MECÂNICO 5,3 m 5 061 1110 PARAF SEXT M8 x 20 8.8 DIN 933 1 6 061 2128 ARRUELA LISA DIN-440 M8 1 7 830 6226 ENGRENAGEM GIRO MECÂNICO 1 8 061 2037 ARRUELA LISA DIN-126 M30 4 9 061 6211 ARRUELA AJUSTE DIN-988 M25 1 10 827 5653 CAIXA DE REDUÇÃO GIRO MECÂNICO 1 11 827 5652 ENGRENAGEM CAIXA DE REDUÇÃO GIRO MECÂNICO 1
