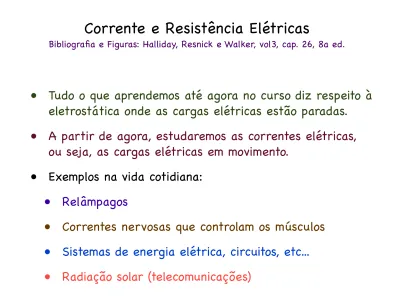

Corrente e Resistência Elétricas
Bibliografia e Figuras: Halliday, Resnick e Walker, vol3, cap. 26, 8a ed.
• Tudo o que aprendemos até agora no curso diz respeito à
eletrostática onde as cargas elétricas estão paradas.
• A partir de agora, estudaremos as correntes elétricas,
ou seja, as cargas elétricas em movimento.
• Exemplos na vida cotidiana:
• Relâmpagos
• Correntes nervosas que controlam os músculos
• Sistemas de energia elétrica, circuitos, etc...
Corrente Elétrica
• Uma corrente elétrica está associada ao movimento de partículas carregadas.
• No entanto, nem toda partícula carregada em movimento produz corrente elétrica.
• Para que exista uma corrente elétrica é necessário que haja um
fluxo líquido (diferente de zero) de cargas através de uma superfície.
• Exemplo: Elétrons livres (condução) que existem no interior de um fio condutor movem-se aleatoriamente com uma velocidade média de 106m/s. Definindo uma superfície perpendicular a um fio
condutor, estes elétrons livres passarão bilhões de vezes por esta superfície, tanto em um, quanto em outro sentido e portanto não haverá um fluxo líquido de elétrons.
• Ligando as extremidades deste fio em uma bateria, haverá uma direção privilegiada para o fluxo de elétrons e portanto este será não nulo. Neste caso, aparece uma corrente elétrica no fio.
• Vamos limitar nosso estudo às correntes elétricas constantes e geradas por elétrons de condução,
presentes em condutores metálicos, como fios de cobre.
Condutor (E=0) formando um circuito fechado. Todos os pontos estão sob o mesmo potencial elétrico.
A bateria introduz um diferença de potencial entre os pontos do fio que
estão ligados aos seus terminais. Com isto, há a produção de um campo elétrico no
interior do fio, o que faz com que as cargas elétricas movam-se.
Depois de um intervalo de tempo pequeno o movimento dos elétrons atinge um valor constante e temos uma corrente elétrica estacionária
i =
dq
dt
[A]
! Amp`ere
i =
dq
dt
! dq = idt
q =
Z
dq =
Z
t 0idt
entãoNo regime estacionário, a corrente é a mesma nos planos aa’, bb’ e cc’
No caso geral a corrente pode variar com o tempo.
!
Note que a corrente elétrica é uma grandeza escalar, muito embora tenha associado a si um sentido
• Devido à conservação da carga elétrica
i
0
= i
1
+ i
2
• Sentido da corrente elétrica: a corrente é desenhada no sentido em que os portadores de cargas positivas se moveriam, mesmo
Exemplo 1: Considere o circuito elétrico abaixo. (a) A cada 64ms, 0,16C
atravessam a seção reta de um fio, mostrada na figura abaixo. Qual a corrente elétrica? (b) Determine o tempo necessário para que 4x106
Densidade de corrente elétrica
• Algumas vezes queremos estudar o fluxo de cargas através de uma certa área (seção reta) de um condutor em um certo
ponto de um circuito.
• Para descrever este fluxo, utilizamos a densidade de corrente,
J, que tem a mesma direção e o mesmo sentido da velocidade
das cargas que constituem a corrente se as cargas forem
positivas e a mesma direção e o sentido oposto se as cargas forem negativas.
i =
Z
~
Se a corrente for uniforme em toda a superfície e paralela ao elemento de área, então
A unidade da densidade de corrente é o Ampère por m
2:
[J]=
[A/m
2]
i =
Z
~
J
· ˆn ~
da
! i = J.A
J =
i
A
Exemplo 2: (a) A densidade de corrente de um fio cilíndrico de
raio R=2mm é uniforme ao longo de uma seção reta do fio e igual
à J=2x10
5A/m
2.Qual a corrente na parte externa do fio entre as
distâncias radiais R/2 e R?
(b) Suponha que a densidade de corrente não seja mais uniforme e
dependa do raio como J=ar
2, onde a=3x10
11A/m
4e r é medido em
Tensão Elétrica (Diferença de Potencial)
• No interior de uma bateria, devido às reações químicas as cargas elétricas positivas e negativas são separadas em dois terminais.
• Esta diferença de posição entre as cargas positivas e
negativas gera uma diferença de potencial elétrico entre os terminais.
• Conectando os terminais através de um condutor elétrico, as cargas negativas terão energia para atingir o terminal
positivo.
• Realizando trabalho externo (fonte) sobre as cargas podemos levar as cargas para estados onde o potencial elétrico seja
• Por definição, existe uma diferença de potencial de 1V entre dois pontos se uma carga de 1C é deslocada entre eles com a
realização de trabalho de 1 J.
W
=
U
=
q(V
1V )
=
qV
V =
W
q
• Lembrando que o potencial é medido em Volts (V)
Exemplo 3: Encontre a diferença de potencial entre dois pontos de um
sistema elétrico se é necessário realizar 60J de trabalho para levar de um ponto ao outro uma carga de 20C.
Fontes de Tensão de Corrente Contínua
• São aqueles sistemas elétricos que proporcionam o escoamento da carga somente em um único sentido. • Exemplos: Baterias em geral.
Resistência e resistividade elétricas
• A resistência elétrica é uma característica de um dado
material.
• Aplicando a mesma diferença de potencial às
extremidades de duas barras com dimensões idênticas,
uma de cobre, outra de vidro e medindo a corrente
elétrica, obteremos resultados bastantes distintos.
R =
V
• Um condutor cuja função em um circuito é a de introduzir uma certa resistência elétrica é chamado de resistor.
• Quanto maior a resistência, menor a corrente elétrica pelo circuito.
• A resistência de um condutor depende da maneira como a
diferença de potencial é aplicada. Se a d.d.p varia, a corrente também varia e, por conseguinte, o valor da resistência elétrica
• A resistividade elétrica de um material é definida como:
⇢ =
E
J
! [⇢] = [
V /m
A/m
2
] = [⌦.m]
Ou na forma vetorial:E = ⇢ ~
~
J
A condutividade elétrica é definida como:
=
1
Cálculo da resistência a partir da
resistividade
• Vamos reforçar que a resistência elétrica é propriedade de um dispositivo enquanto que a resistividade é propriedade de um material.
• Se o campo elétrico e a densidade de corrente forem uniformes ao longo do material podemos escrever:
• E=V/L e J=i/A
⇢ =
E
J
=
V L i A=
V A
iL
= R
A
L
R = ⇢
L
A
Exemplo 4: Uma amostra de ferro em forma de paralelepípedo tem
dimensões 1,2cm x 1,2cm x 15cm. Uma diferença de potencial é
aplicada à amostra entre as faces paralelas de tal forma que as faces são superfícies equipotenciais como mostrado na figura. Determine a resistência da amostra se:
!
a) as extremidades forem quadradas de dimensões 1,2cm x 1,2cm b) as extremidades forem retangulares de dimensões 1,2 cm x 15cm.
Lei de Ohm
A razão i/V não depende
A Lei de Ohm
!
• Quando a corrente elétrica que atravessa um dispositivo for proporcional à tensão, dizemos que este dispositivo obedece à lei de Ohm.
• Atualmente sabemos que esta dependência é uma
aproximação, mas por razões históricas continua sendo chamada de lei.
• Um dispositivo obedece à lei de Ohm se não há dependência da sua resistência em relação à polaridade nem à tensão
A lei de Ohm
• O fato de o dispositivo ser ôhmico tem a ver com o gráfico
que expressar uma relação linear entre a corrente e a
tensão. Ou seja, R não depende de V.
• Matematicamente, a equação abaixo pode também ser
utilizada para dispositivos que não sejam ôhmicos.
V = Ri
• Olhando para os materiais e não dispositivos, a equação
importante é
• Um material obedece à lei de Ohm se sua resistividade não
depende nem do módulo, nem da direção do campo elétrico
~
Potência em um circuito elétrico simples
Podemos escrever a redução da energia potencial no dispositivo como:
dU = dqV = idtV
dU
Como i=V/R podemos também escrever a partir da equação anterior:
P = V i = V (
V
R
) =
V
2
R
Se o dispositivo for um resistor, esta potência é dissipada em forma de calor. Em um resistor V=Ri, daí podemos escrever sem dificuldade.
Exemplo 6: Um pedaço de fio resistivo de uma liga de níquel, cromo e
ferro chamada Nichorome, tem uma resistência de 72Ω. Determine a taxa com a qual a energia é dissipada nas seguintes situações:
!
(a) Uma d.d.p. de 120V é aplicada às extremidades do fio.
(b) o fio é cortado pela metade e diferenças de potencial de 120 são aplicadas às extremidades dos dois pedaços resultantes.
