Roger Ferraz
Design UFAL 5º período Descrição ou nome do móvel
que será trabalhado

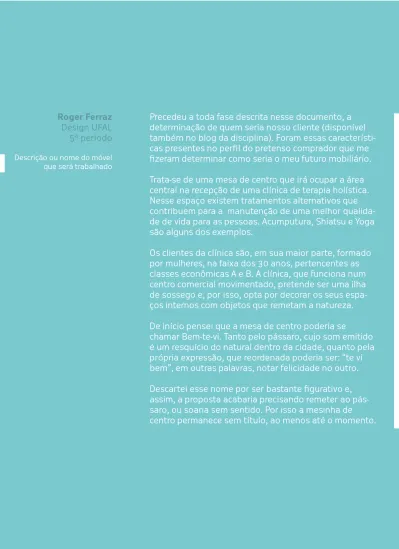

Precedeu a toda fase descrita nesse documento, a determinação de quem seria nosso cliente (disponível também no blog da disciplina). Foram essas
característi-Trata-se de uma mesa de centro que irá ocupar a área central na recepção de uma clínica de terapia holística. Nesse espaço existem tratamentos alternativos que contribuem para a manutenção de uma melhor qualida-de qualida-de vida para as pessoas. Acumputura, Shiatsu e Yoga são alguns dos exemplos.
Os clientes da clínica são, em sua maior parte, formado por mulheres, na faixa dos 30 anos, pertencentes as classes econômicas A e B. A clínica, que funciona num centro comercial movimentado, pretende ser uma ilha de sossego e, por isso, opta por decorar os seus
espa-De início pensei que a mesa de centro poderia se
chamar Bem-te-vi. Tanto pelo pássaro, cujo som emitido é um resquício do natural dentro da cidade, quanto pela própria expressão, que reordenada poderia ser: “te vi bem”, em outras palavras, notar felicidade no outro.
assim, a proposta acabaria precisando remeter ao pás-saro, ou soaria sem sentido. Por isso a mesinha de centro permanece sem título, ao menos até o momento.
Roger Ferraz Design UFAL 5º período
Os requisitos de projeto
Respondemos algumas perguntas pré-elaboradas em
desta maneira, evitar surpresas no decorrer do desen-volvimento do produto.
Qual o problema que movel vai resolver?
O móvel irá complementar a decoração do espaço e servirá de apoio para revistas, folders e objetos de decoração.
Qual será o volume de fabricação?
elevado para o mercado local e, poderá conter, em algum momen-to da produção, etapa artesanal.
Quais os desejos do cliente para o móvel? uma boa durabilidade.
Quais as restrições do projeto?
Matéria-prima e mão-de-obra subordinada ao que existe
disponí-Quanto o cliente quer pagar?
O cliente está ciente de que um produto atrativo e durável possui um preço um pouco mais elevado. Ele espera gastar até R$ 6.000,00 na peça.
O que temos disponivel no mercado?
metal, acrílico, vidro, dentre outros materiais. Lojas de materiais de construção não são muitas, mas atendem ao que pede o objeto projetado.
Roger Ferraz Design UFAL 5º período
Os requisitos de projeto
Onde o produto será vendido?
trabalham com um mix variado de peças, podendo também ser vendida para lojas da região nordeste que invistam em design brasileiro.
Quais os componentes que posso contar para fabricar meu móvel?
Chapas de MDF, compensado, revestimentos, ferragens, vidros sob medida, parafusos, etc.
Quais empresas podem fornecer componentes/materiais? Madeiras do Brasil, Paragominas, Tupan, Carajás, etc.
Quem vai fabricar?
Marcenarias e empresas que trabalham com vidros feitos sob medida e peças de alumínio, além de uma montadora.
Qual seria o fator que faria o cliente comprar meu produto? Uma relação estética com a proposta do ambiente e uma sensa-durável.
O que é importante e o que não é?
Não é tão importante que ele seja versátil e funcione em qualquer espaço, mas que tenha sintonia com o espaço em que foi posto.
Roger Ferraz Design UFAL 5º período Apresentação dos similares PÁGINA 1 DE 4 >> Nº 1 Pedro Mendes 3.130,40 21 Produto Fabricante/ Designer Preço R$ Valor 2 Estar Móveis 2.528,82 12 3 Estar Móveis 2.311,00 14 4 Monica e Teixeira 2.740,00 14
Roger Ferraz Design UFAL 5º período Apresentação dos similares PÁGINA 2 DE 4 >> Nº 5 Studio In 3.790,00 11 Produto Fabricante/ Designer Preço R$ Valor 6 Empório Brasil Design 4.500,00 19 7 ,ovo 4.500,00 16 8 Tok&Stok 1.100,00 16
Roger Ferraz Design UFAL 5º período Apresentação dos similares PÁGINA 3 DE 4 >> Nº 9 Isamu Noguchi 2.690,00 17 Produto Fabricante/ Designer Preço R$ Valor 10 Meu Móvel de Madeira 699,00 11 11 Etna 1.299,00 12 12 Domingos Tótora 6.750,00 17
Roger Ferraz Design UFAL 5º período Apresentação dos similares PÁGINA 4 DE 4 >> Nº 13 Empório Beraldin 5.877,00 9 Produto Fabricante/ Designer Preço R$ Valor 14 7.600,00 13 15 Domingos Tótora 3.510,00 17 16 Rique (Saccaro) 2.895,00 14
Roger Ferraz
Design UFAL 5º período
Apresentação do
Para saber o valor do produto desejos do cliente
produtos de 0 a 5, sendo o
peso correspondente.
logo em seguida estipular um peso de importância para cada um deles Cálculo do Valor desejo/critério 1 2 3 4 5 6 7 8 3/3 4/4 4/4 4/4 3/3 5/5 2/2 4/4 5/10 2/4 3/6 1/2 2/4 2/4 5/10 2/4 4/8 2/4 2/4 4/8 2/4 5/10 2/4 4/8 3/3 3/3 2/2 3/3 3/3 3/3 3/3 4/4 5/10 3/6 3/6 4/8 1/2 3/6 4/8 3/6 2/4 1/2 2/4 3/6 2/4 2/4 3/6 2/4 mesa similar durabilidade (peso 1) espaços internos/ natural (peso 2) desejo/critério 9 10 11 12 13 14 15 16 mesa similar durabilidade (peso 1) espaços internos/ natural (peso 2)
Roger Ferraz
Design UFAL 5º período
Apresentação do
mesa valor preço
1 2 3 4 5 6 7 8 21 12 14 14 11 19 16 16 R$ 3.130,00 R$ 2.528,82 R$ 2.311,00 R$ 2.740,00 R$ 3.790,00 R$ 4.500,00 R$ 4.500,00 R$ 1.100,00
mesa valor preço
9 10 11 12 13 14 15 16 17 11 12 17 9 13 17 14 R$ 2.690,00 R$ 699,00 R$ 1.299,00 R$ 6.750,00 R$ 5.877,00 R$ 7.600,00 R$ 3.510,00 R$ 2.895,00 valor similares preço (R$) 25 20 15 10 5 0 minha mesa
Optamos por atribuir o preço teto de R$ 5.500,00 na mesa de centro, pois esse valor pertence a um espaço de preço pouco explorado no mercado (conforme pode
classe A e B
Para chegarmos no preço de custo do produto é preciso
Roger Ferraz Design UFAL 5º período Cálculo do preço de custo
Preço-teto:
R$5.500,00
menos 25% de impostos: R$ 4.125,00menos 50% de lucro do lojista: R$: 2.062,50
menos R$60,00 de transporte: R$ 2.002,50
menos 40% de lucro da indústria: R$ 1.201,50
Preço de custo:
R$ 1.201,50
Acreditamos que esse valor é mais do que o preço estipulado para venda sofrer uma redução ou a sobra ser investida em outra
Roger Ferraz Design UFAL 5º período Árvore de funções do produto FUNÇÕES principal APOIAR secundária DECORAR secundária TRANSPORTAR Revistas Objetos de decoração e o corpo humano Partes da própria mesa Fixo Móvel
Roger Ferraz Design UFAL 5º período Quadro morfológico funções soluções APOIAR Revistas APOIAR Objetos de decoração APOIAR Corpo Humano TRANSPORTAR Com a estrutura TRANSPORTAR Com a estrutura móvel DECORAR Em base horizontal Em base horizontal superior Base horizontal sem encosto Uso de Rodas na parte inferior Com uso de elementos acessórios Em base diagonal Em base horizontal inferior Base horizontal com encosto Suspendendo em lateral vazada Forma circular para que possa
sair girando Com os elemen-tos estruturais por si só Em varal/ suspensas Em baú sem tampa Base horizontal sem ser acolchoada Desmontando em partes menores Sistema de esteira Combinando duas ou mais matérias-primas distintas Em baú com tampa Base horizontal acolchoada APOIAR Partes da própria mesa Pernas no tampo Pernas e tampo sendo uma peça só Apoio e em uma parte intermediária Sem pernas Arrastando com proteção contra atrito Sem estrutura móvel
Com uma única matéria-prima
Roger Ferraz Design UFAL 5º período Quadro morfológico funções soluções solução 1 APOIAR Revistas APOIAR Objetos de decoração APOIAR Corpo Humano TRANSPORTAR Com a estrutura TRANSPORTAR Com a estrutura móvel DECORAR Em base horizontal
corpo humano, sendo o apoio das revistas feita em base superior, o transporte seria feito apoiando as mãos nas composição Em base horizontal superior Base horizontal resistente Uso de Rodas na parte inferior Com uso de elementos acessórios Em base diagonal Em base horizontal inferior Base horizontal acolchoada Suspendendo em lateral vazada Forma circular para que possa
sair girando Com os elemen-tos estruturais por si só Em varal/ suspensas Em baú sem tampa Base horizontal sem ser acolchoada Desmontando em partes menores Sistema de esteira Combinando duas ou mais matérias-primas distintas Em baú com tampa Não permite sentar APOIAR Partes da própria mesa Pernas no tampo Pernas e tampo sendo uma peça só Apoio e em uma parte intermediária Sem pernas Arrastando com proteção contra atrito Sem estrutura móvel
Com uma única matéria-prima
Roger Ferraz Design UFAL 5º período Quadro morfológico funções soluções solução 2 APOIAR Revistas APOIAR Objetos de decoração APOIAR Corpo Humano TRANSPORTAR Com a estrutura TRANSPORTAR Com a estrutura móvel DECORAR Em base horizontal
decoração. Sendo as revistas posicionadas em comparti-possui pernas e seu transporte é feito arrastando, já que possui proteção inferior contra o atrito prejudicial. É
fabrica-Em base horizontal superior Base horizontal resistente Uso de Rodas na parte inferior Com uso de elementos acessórios Em base diagonal Em base horizontal inferior Base horizontal acolchoada Suspendendo em lateral vazada Forma circular para que possa
sair girando Com os elemen-tos estruturais por si só Em varal/ suspensas Em baú sem tampa Base horizontal sem ser acolchoada Desmontando em partes menores Sistema de esteira Combinando duas ou mais matérias-primas distintas Em baú com tampa Não permite sentar APOIAR Partes da própria mesa Pernas no tampo Pernas e tampo sendo uma peça só Apoio e em uma parte intermediária Sem pernas Arrastando com proteção contra atrito Sem estrutura móvel
Com uma única matéria-prima
Roger Ferraz Design UFAL 5º período Quadro morfológico funções soluções solução 3 APOIAR Revistas APOIAR Objetos de decoração APOIAR Corpo Humano TRANSPORTAR Com a estrutura TRANSPORTAR Com a estrutura móvel DECORAR Em base horizontal
decoração. Sendo as revistas posicionadas em base
inferior. Não permite que se sente nela, não possui pernas e -elementos estrutrais, por si só, já servem de decoração
Em base horizontal superior Base horizontal resistente Uso de Rodas na parte inferior Com uso de elementos acessórios Em base diagonal Em base horizontal inferior Base horizontal acolchoada Suspendendo em lateral vazada Forma circular para que possa
sair girando Com os elemen-tos estruturais por si só Em varal/ suspensas Em baú sem tampa Base horizontal sem ser acolchoada Desmontando em partes menores Sistema de esteira Combinando duas ou mais matérias-primas distintas Em baú com tampa Não permite sentar APOIAR Partes da própria mesa Pernas no tampo Pernas e tampo sendo uma peça só Apoio e em uma parte intermediária Sem pernas Arrastando com proteção contra atrito Sem estrutura móvel
Com uma única matéria-prima
Roger Ferraz Design UFAL 5º período Apresentação dos similares solução 1 alternativa 1 corpo humano, sendo o apoio das revistas feita em base
superior, o transporte seria feito apoiando as mãos nas composição
Roger Ferraz Design UFAL 5º período Apresentação dos similares solução 1 alternativa 2 corpo humano, sendo o apoio das revistas feita em base
superior, o transporte seria feito apoiando as mãos nas composição
Roger Ferraz Design UFAL 5º período Apresentação dos similares solução 1 alternativa 3 corpo humano, sendo o apoio das revistas feita em base
superior, o transporte seria feito apoiando as mãos nas composição
Roger Ferraz Design UFAL 5º período Apresentação dos similares solução 1 alternativa 4 corpo humano, sendo o apoio das revistas feita em base
superior, o transporte seria feito apoiando as mãos nas composição
Roger Ferraz Design UFAL 5º período Apresentação dos similares solução 2 alternativa 1 decoração. Sendo as revistas posicionadas em comparti-possui pernas e seu transporte é feito arrastando, já que possui proteção inferior contra o atrito prejudicial. É
fabri-Roger Ferraz Design UFAL 5º período Apresentação dos similares solução 2 alternativa 2 decoração. Sendo as revistas posicionadas em comparti-possui pernas e seu transporte é feito arrastando, já que possui proteção inferior contra o atrito prejudicial. É
fabri-Roger Ferraz Design UFAL 5º período Apresentação dos similares solução 2 alternativa 3 decoração. Sendo as revistas posicionadas em comparti-possui pernas e seu transporte é feito arrastando, já que possui proteção inferior contra o atrito prejudicial. É
fabri-Roger Ferraz Design UFAL 5º período Apresentação dos similares solução 2 alternativa 4 decoração. Sendo as revistas posicionadas em comparti-possui pernas e seu transporte é feito arrastando, já que possui proteção inferior contra o atrito prejudicial. É
fabri-Roger Ferraz Design UFAL 5º período Apresentação dos similares solução 3 alternativa 1 decoração. Sendo as revistas posicionadas em base inferior. Não permite que se sente nela, não possui pernas e -elementos estrutrais, por si só, já servem de decoração
Roger Ferraz Design UFAL 5º período Apresentação dos similares solução 3 alternativa 2 decoração. Sendo as revistas posicionadas em base inferior. Não permite que se sente nela, não possui pernas e -elementos estrutrais, por si só, já servem de decoração
Roger Ferraz Design UFAL 5º período Apresentação dos similares solução 3 alternativa 3 decoração. Sendo as revistas posicionadas em base inferior. Não permite que se sente nela, não possui pernas e -elementos estrutrais, por si só, já servem de decoração
Roger Ferraz Design UFAL 5º período Apresentação dos similares solução 3 alternativa 4 decoração. Sendo as revistas posicionadas em base inferior. Não permite que se sente nela, não possui pernas e -elementos estrutrais, por si só, já servem de decoração
Roger Ferraz Design UFAL 5º período Escolha da melhor alternativa -nativas anteriormente propos-tas era a melhor, comparamos
cada uma delas com o melhor similar
Selecionamos como melhor similar aquele que possuiu critérios estipulados:
durabili-centro Ângela, do designer Pedro Mendes, foi o que mais pontuou, alcançando 21 dos 25 pontos possíveis
Roger Ferraz
Design UFAL 5º período
Escolha da melhor alternativa
Abaixo encontra-se o quadro comparando cada uma das alternativas rabiscadas com o melhor dos similares
LEGENDA
+1 = melhor
0 = igual
X/Y, onde X é a solução
1e Y é a alternativa
desejo/critério 1/1 1/2 1/3 1/4 2/1 2/2 +1 +1 +1 +1 +1 +1 0 0 0 +1 +1 +1 +1 +1 +1 +1 0 +1 +1 +1 +1 mesa similar durabilidade 0 0 0 total espaços internos/ natural desejo/critério 2/3 2/4 3/1 3/2 3/3 3/4 mesa similar durabilidade +1 0 +1 +1 +1 +1 total espaços internos/ naturalRoger Ferraz
Design UFAL 5º período Desenvolvimento de
novas alternativas
Conforme pode ser visto na tabela anterior, quatro das
melhor similar.
Em assessoramento, juntamente com o professor, opta-mos por escolher dentre estas a alternativa 3 da solu-ção 2.
Reveja sua descrição:
decoração. Sendo as revistas posicionadas em compartimento e seu transporte é feito arrastando, já que possui proteção inferior -prima
Roger Ferraz
Design UFAL 5º período Desenvolvimento de
novas alternativas
Com base na escolha da alternativa anterior, desenvolve-mos 3 novos desenhos para aprimorar o projeto.
-posta perdeu para o melhor similar foi LEVEZA/ESPAÇOS
Escolhemos a alternativa 1, por ser aquela que mais nos agradou esteticamente e por integrar bem o aspecto
natu-ALTERNATIVA 1
Todos os módulos com tampo de madeira e corpo transpar-ente de acrílico
ALTERNATIVA 2
Todos os módulos com tampo de madeira e pernas transpar-entes de acrílico
ALTERNATIVA 3
Todos os módulos com tampo transparente de acrílico e corpo de madeira
Roger Ferraz
Design UFAL 5º período
Desenhos técnicos
Roger Ferraz
Design UFAL 5º período
Desenhos técnicos
Roger Ferraz
Design UFAL 5º período
Representação Tridimensional
Com as medidas do desenho técnico, desenvolvi a mesa de centro em perspectiva digital, criando um pequeno cenário arranjo de módulos e com outros objetos de decoração sobrepostos
Roger Ferraz
Design UFAL 5º período
Representação Tridimensional
Com as medidas do desenho técnico, desenvolvi a mesa de centro em perspectiva digital, criando um pequeno cenário arranjo de módulos e com outros objetos de decoração sobrepostos
Roger Ferraz Design UFAL 5º período
Memorial descritivo
Após todas as fases descritas acima, poderíamos resu-mir a mesa de centro desenvolvida na disciplina como uma peça de contrastes que, no entanto, não agridem e são, até certo ponto, harmônicos.
Ela é feita para ser uma peça vendida em unidades, mas só funciona em sua plenitude quando está ao lado de outras. As melhores composições pedem mais de um módulo, que podem ser sobrepostos e virados ao contrário.
Ela é feita de material bruto e natural que é a madeira, representado pelo MDF revestido, bem como pelo
acríli-co, que é .
Os espaços vazados gerados pela brecha do acrílico, -põem ao tampo de madeira, totalmente preenchido.
A mesa de centro parece atender aos critérios de
durabi -rio brasileiro, a simplicidade e os elementos naturais.
Roger Ferraz Design UFAL 5º período Materiais e Processos de fabricação -rentes: tampo, corpo e proteção contra atrito, sendo fabricadas, respectivamente, de MDF, acrílico e borra-cha.
1. O tampo de MDF
Com espessura de 5 cm, o tampo é revestido com lami-nado que simula os veios da madeira, podendo ser escuro (sugestão: imbuia catedral, Sayerlack) ou claro (sugestão: rovere natural italiano, Sayerlack).
Essa peça de MDF é composta por 3 partes unidas com cola e parafusos. A primeira parte é formada por uma peça circular totalmente preenchida com raio de 20 cm e espessura de 3 cm. A segunda peça é um círculo
peça é similar a primeira, por ser circular e preenchida, sendo, entretanto, num tamanho menor. Seu diâmetro é de 35 cm e sua espessura é de 2 cm.
Essas peças unidas geram um tampo com um corte inferior que servirá de local de encaixe do acrílico. As
uma peça de acrílico de 5 mm. o processo de fabricação do tampo de madeira é simples e pode ser feito por uma marcenaria comum.
Na página seguinte constam os desenhos com as indica-ções de cada uma dessas peças e algumas vistas cota-das.
Roger Ferraz
Design UFAL 5º período
Desenhos técnicos Acima estão as posições das peças na vista lateral do tampo e, logo abaixo, estão as vistas laterais e superiores de cada uma das peças separadamente.
Roger Ferraz Design UFAL 5º período Materiais e Processos de fabricação 2. O corpo de acrílico
passou a ser um material presente nos aprimoramentos da alternativa escolhida.
chapa de acrílico torcida, o encontro das duas extremi-dades seria feito com uma peça de inox e parafusos do tipo serrote. Mas essa intervenção no desenho da peça
corpo unicamente de acrílico.
Além disso, o risco desse procedimento seria maior
-permitindo ser moldado. A temperatura de moldagem recomendada é entre 165º e 190ºC e, após o resfriamen-to, torna-se rígido e mantém a forma que lhe foi dada durante a moldagem. Poderia então, para fabricá-lo, em alta temperatura no interior desse compartimento.
-ra de t-rabalho (-40ºC a 80ºC) e du-rabilidade inigualável mesmo exposta ao tempo (sol, chuva, etc.).
Como situei o meu produto numa faixa de preço eleva-pertence a classe social A e B, o valor de produção pode suportar esse tipo de procedimento.
Roger Ferraz Design UFAL 5º período
Materiais e Processos de fabricação
2. Proteção contra o atrito
Em contato direto com o piso, o atrito do acrílico pode-ria provocar ranhuras no chão e desgastar, também, a peça. Para evitar esse problema pensei em colocar uma borracha transparente em todo o contorno do corpo de
rasgo com um estilete em toda sua extensão.
corpo, essa peça que surgiu por pura necessidade, -renta ser parte do acabamento, omitindo possíveis problemas relacionados ao corte da peça de acrílico.
centro no chão. Quando em choque, a peça não irá
Nas páginas seguintes constam algumas fotos do protó-tipo feito numa escala bastante aproximada a escala real.
Roger Ferraz
Design UFAL 5º período
Protótipo Aqui estão algumas imagens do protótipo desenvolvido.
