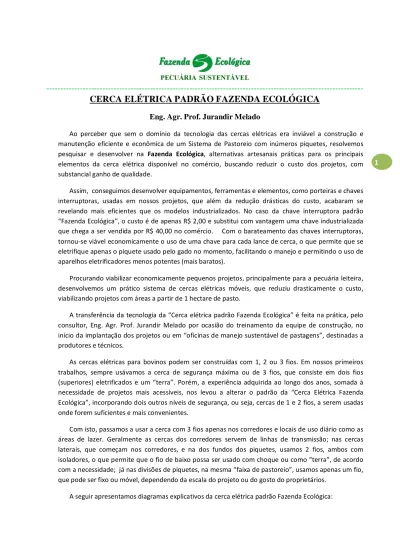

CERCA ELÉTRICA PADRÃO FAZENDA ECOLÓGICA
Eng. Agr. Prof. Jurandir Melado
Ao perceber que sem o domínio da tecnologia das cercas elétricas era inviável a construção e manutenção eficiente e econômica de um Sistema de Pastoreio com inúmeros piquetes, resolvemos pesquisar e desenvolver na Fazenda Ecológica, alternativas artesanais práticas para os principais elementos da cerca elétrica disponível no comércio, buscando reduzir o custo dos projetos, com substancial ganho de qualidade.
Assim, conseguimos desenvolver equipamentos, ferramentas e elementos, como porteiras e chaves interruptoras, usadas em nossos projetos, que além da redução drásticas do custo, acabaram se revelando mais eficientes que os modelos industrializados. No caso da chave interruptora padrão “Fazenda Ecológica”, o custo é de apenas R$ 2,00 e substitui com vantagem uma chave industrializada que chega a ser vendida por R$ 40,00 no comércio. Com o barateamento das chaves interruptoras, tornou-se viável economicamente o uso de uma chave para cada lance de cerca, o que permite que se eletrifique apenas o piquete usado pelo gado no momento, facilitando o manejo e permitindo o uso de aparelhos eletrificadores menos potentes (mais baratos).
Procurando viabilizar economicamente pequenos projetos, principalmente para a pecuária leiteira, desenvolvemos um prático sistema de cercas elétricas móveis, que reduziu drasticamente o custo, viabilizando projetos com áreas a partir de 1 hectare de pasto.
A transferência da tecnologia da “Cerca elétrica padrão Fazenda Ecológica” é feita na prática, pelo consultor, Eng. Agr. Prof. Jurandir Melado por ocasião do treinamento da equipe de construção, no início da implantação dos projetos ou em “oficinas de manejo sustentável de pastagens”, destinadas a produtores e técnicos.
As cercas elétricas para bovinos podem ser construídas com 1, 2 ou 3 fios. Em nossos primeiros trabalhos, sempre usávamos a cerca de segurança máxima ou de 3 fios, que consiste em dois fios (superiores) eletrificados e um “terra”. Porém, a experiência adquirida ao longo dos anos, somada à necessidade de projetos mais acessíveis, nos levou a alterar o padrão da “Cerca Elétrica Fazenda Ecológica”, incorporando dois outros níveis de segurança, ou seja, cercas de 1 e 2 fios, a serem usadas onde forem suficientes e mais convenientes.
Com isto, passamos a usar a cerca com 3 fios apenas nos corredores e locais de uso diário como as áreas de lazer. Geralmente as cercas dos corredores servem de linhas de transmissão; nas cercas laterais, que começam nos corredores, e na dos fundos dos piquetes, usamos 2 fios, ambos com isoladores, o que permite que o fio de baixo possa ser usado com choque ou como “terra”, de acordo com a necessidade; já nas divisões de piquetes, na mesma “faixa de pastoreio”, usamos apenas um fio, que pode ser fixo ou móvel, dependendo da escala do projeto ou do gosto do proprietários.
---
2
1): Esquema de piqueteamento com Cerca Elétrica padrão Fazenda Ecológica, em três níveis de segurança: • Pode se usar “faixas” de até três piquetes ou “fatias”, com uma única saída para o corredor;
• A divisão dos piquetes ou “fatias” em uma mesma faixa, pode ser feita com cerca fixa (com porteira) ou móvel.
--- 2): Esquema da cerca de 3 fios:
1 2 3
C O R R E D O R 1º DIA
2º DIA 3º DIA
CERCA DOS CORREDORES E ÁREAS DE LAZER: 3 F I O S
CERCA DAS FAIXAS : 2 F I O S
CERCA DAS FATIAS: 1 F I O F A I X A 1ª FATIA 2ª FATIA 3ª FATIA ÁREA DE LAZER
1 CERCA DOS CORREDORES E
ÁREAS DE LAZER : 3 FIOS
CHOQUE
CHOQUE
TERRA
90 cm
ISOLADOR DE PARTIDA - CASTANHA POSTE COM ISOLADOR DE LINHA - TUBO
20 m 20 m 20 m 20 m --- ATÉ 300 m --- SOLO Chave Ponte fixa 130 cm 50 cm
---
3
3): Esquema da cerca de 2 fios (sempre com ligação independente à rede com chave interruptora):
---
4): Esquema da cerca com 1 fio, para divisão de faixas em “fatias” ligada à cerca da faixa, com chave ou ponte fixa.
2 CERCA DAS FAIXAS: 2 FIOS
CHOQUE
TERRA / CHOQUE REVERSÍVEL
60 cm
ISOLADOR DE PARTIDA - CASTANHA POSTE COM ISOLADOR DE LINHA - TUBO
20 m 20 m 20 m 20 m --- ATÉ 300 m --- Chave Chave 110 cm SOLO
3 CERCA DAS FATIAS: 1 FIO
CHOQUE 80 cm
ISOLADOR DE PARTIDA - CASTANHA POSTE COM ISOLADOR DE LINHA - TUBO
20 m 20 m 20 m 20 m --- ATÉ 300 m --- SOLO Chave
---
4 Detalhes da cerca elétrica padrão Fazenda Ecológica:
Principais marcas de aparelhos eletrificadores para cercas elétricas. O aparelho deve ser dimensionado para trabalhar com folga de potência
Multipec - Nelore Panther - Speedrite Walmur Terko (com placa solar)
Principais materiais industrializados
Arame galvanizado de 2,1 mm
Isolador de partida tipo Castanha
Isolador de linha tipo tubo Cabo para passagens subterrâneas
Kit Pára – raios Carretilha para cerca móvel Isolador tipo W Isolador tipo parafuso
Voltímetro digital: Precisão de 100 V
Máquina de esticar arame: Placa de advertência: Voltímetro de luzes: menos preciso
---
5 Elementos de sustentação da cerca:
Estaca de lasca comum, funciona como esticador ou estaca de meio de linha.
Estaca serrada de 5 x 6 cm, usada no meio das linhas
Poste de vergalhão de 3/8 “ usados no meio das linhas
Poste de eucalipto tratado. Pode ser usados como esticador ou
estaca em meio de linha
Ferramentas e equipamentos:
Bate estaca, que dispensa buraco, deixando a estaca fixa, sem necessidade de socar a terra, resultando em grande agilidade na implantação da cerca, quando se usa estaca serrada ou vergalhão de ferro.
Bate-estaca para estaca serrada (Fazenda Ecológica): Bate-estaca para poste de ferro (Fazenda Ecológica)
Alicate de Fazendeiro e alicate de eletricista
Conjunto de chaves para emendar e enrolar arame
Máquina de fazer molas modelo Fazenda Ecológica/ Krindger
---
6 Elementos exclusivos, desenvolvidos pela Fazenda Ecológica – Pecuária Sustentável:
Porteira de mola com gancho de duplo engate: Substitui com vantagens econômicas e funcionais os punhos de porteiras existentes no comércio.
Punho da porteira, confeccionado com 5 m de arame próprio para cerca elétrica (Ideal BELGO ELETRIX) e 30 cm de Tubo isolador Isofence 9/16”
Detalhe da mola, da argola para o fio da porteira e do gancho limitador de estiramento da mola.
Porteira de corredor (3 fios) Detalhe do engate eletrizado da porteira
Detalhe da
“dobradiça” com isolador da parteira de molas.
“Chave interruptora de mola com gancho de duplo engate”: confeccionada com 4 m de arame próprio para cerca elétrica e 30 cm de tubo isolador Isofence 9/16”.
Chave curta (Usada quando a rede é a cerca do corredor) Quando desligada, deve ficar apoiada
entre a castanha e o moirão (área isolada).
Chave curta (Usada quando a rede é a
cerca do corredor) Quando ligada, deve ficar apoiada na cerca eletrificada
Chave longa, ligada a uma rede de distribuição aérea.
---
7 Cerca Móvel padrão Fazenda Ecológica : ideal para dividir “faixas” de pastoreio em “fatias”, permitindo dosar a quantidade de pasto em função do número e da necessidade dos animais.
Terminal com isolador e gancho: 1,0 m de arame + 60 cm de Tubo
isolador isofence 7/16”.
Terminal com corrente e chave: 1 m de arame + 25 cm de tubo isofence 9/16” + 1 corrente n. 4
das usadas para cachoro.
Poste de Ferro: 170 m de vergalhão corrugado 3/8” dobrado e 2 isoladores para
poste de ferro.
Terminal com isolador, mola e gancho: 7 m de arame + 60 cm de isolador tubo 7/16
Manutenção da cerca livre de contatos com o capim (limpeza feita pelo gado):
Com o fio debaixo não eletrificado (terra) o gado aprende a comer debaixo da cerca, fazendo automaticamente uma limpeza, dispensando roçadas ou aplicações de herbicidas, para manter a cerca sem contato com a vegetação.
Fio de arame Chave
---
8
www.fazendaecologica.com.br
Escritório (Projetos e outros serviços):
Coordenador Técnico: Eng. Agr. Prof. Jurandir Melado – CREA-MT: 456/D Av. Beira Mar, Ed. Maison Claude Monet – Apto 705
Praia do Morro
29.216-010 – Guarapari – ES
Telefax: (27) 3362-2258 - Cel: (27) 9949-9268 E-Mail: juramel@terra.com.br
Site: www.fazendaecologica.com.br
Campo Experimental – Unidades Demonstrativas abertas à visitação: • UD de Pastoreio Racional Voisin;
• UD de Formação Ecológica de Pastagens no Cerrado; • UD de Pastagem Ecológica;
• UD de Cerca Elétrica padrão Fazenda Ecológica.
Fazenda Ecológica Santa Fé do Moquém – Nossa Senhora do Livramento - MT Rodovia BR 070 – Cuiabá – Cáceres – MT, entrada no Km 576,5
Para visitas à Fazenda Ecológica, entrar em contato com:
Coordenador Operacional: Eng. Judismar Clemente Melado E-mail: fazendaecologica@uol.com.br
judismel@uol.com.br Fone: (65) 9607-9355
---
9
ANEXOS:
1-
Instruções para a confecção de uma máquina de fazer molas;
FERRO SÓLIDO DE
½
” DE 25 cmCANO FERRO GALVANIZADO 1 “ DE 8 cm CANO DE FERRO DE 5/8 ” DE 42 cm
CANO DE FERRO DE 1/2 ” DE 42 cm
FERRO SÓLIDO DE
½
” DE 82 cm CANO FERRO GALVANIZADO DE 3/4 ” DE 30 cmCANO FERRO GALVANIZADO 3/4 “ DE 8 cm
ARUELA DE
½
”ARUELA DE
½
”FERRO SÓLIDO
½
” 15 cmCANO GALVANIZADO 1 “ DE 8 cm CANO GALVANIZADO 3/4 “ DE 8 cm
FENDA DE 4 mm ARUELA DE
½
” PORCA DE½
” FERRO DE½
” 15 cm BARRA DE½
PARAFUSO DE½
” PARAFUSO DE½
”CHAVE PARA GUIAR O ARAME NA MÁQUINA
CHAPA FURADA PARA FIXAÇÃO DA MÁQUINA
8 cm 3,5 cm
CANO DE 5/8 ” 15 cm
DE 1/8 “ DE 6 X 10 cm
MÁQUINA DE CONFECCIONAR MOLAS “FAZENDA ECOLÓGICA / KRINDGES” - DETALHES E MEDIDAS
FURO PARA CONTRAPINO PARA TRAVAR OS CANOS
BUCHA DE CANO PLASTICO ENTRE O CANO DE FERRO E O EIXO
1
www
.fazenda
ecologica
.com
PECUÁRIA SUSTENTÁVEL
PASTOREIO RACIONAL VOISIN – PASTAGEM ECOLÓGICA
Eng. Agr. Jurandir Melado juramel@terra.com.br – (27) 3362-2258
ESQUEMAS DE PROTEÇÃO DE MUDAS ARBÓREAS COM CERCAS ELÉTRICAS TEMPORÁRIAS Eng. Agr. Prof. Jurandir Melado
A arborização das pastagens é um procedimento que já de aceitação universal. Inúmeras são as vantagens e nenhuma desvantagem, quando feita com critérios técnicos.
O Manejo de Pastagem Ecológica que associa o Pastoreio Racional Voisin com a diversificação das forrageiras e uma conveniente arborização, está se firmando como o melhor sistema de manejo de pastagens, pelas vantagens que proporciona em termos funcionais, produtivos, econômicos e ambientais.
Na implantação de um Sistema de Manejo de Pastagem Ecológica sobre pastagens já
formadas, é imprescindível a introdução do componente arbóreo, sendo então necessária a proteção das mudas da ação do gado. Este trabalho tem como finalidade sugerir alternativas de proteção, apresentando diversos esquemas de proteção com utilização de cercas elétricas temporárias.
1
– Proteção para bosques, com cerca temporária em canto de cerca: 1 ou 2 fios unindo as duas estacas mais próximas do canto, formando um triângulo protegido2
– Proteção para bosques, com cercatemporária em meio de cerca: 1 ou 2 fios formando um triângulo protegido com vértice interno em poste temporário. FAZER PLANTIO ADENSADO COM PLANTAS PIONEIRAS E DEFINITIVAS.
3
– Proteção individual, com cerca temporária em canto de cerca: 1 ou 2 fios unindo os fios da cerca, formando um triângulo protegido de lados a partir de 3 m. (Plantio adensado, para permitir a seleção natural)4
– Proteção para faixas de árvores, com cerca temporária de 1 ou 2 fios formando uma faixa protegida paralela à cerca permanente. FAZER PLANTIO ADENSADO COM PLANTAS PIONEIRAS E DEFINITIVAS, para favorecer a competição natural.2
5
– Proteção de faixa no contorno interno do piquete, com cerca temporária de 1 ou 2 fios, formando uma faixa protegida de largura conveniente para uma maislinhas de árvores. 6 – Proteção de bosques internos
no piquete, com contorno de cerca temporária de 1 ou 2 fios ligadas à cerca permanente com uma rede aérea.
7
– Proteção de faixa interna, com cerca temporária de 1 ou 2 fios, iniciando na cerca permanente e formando uma faixa protegida de largura conveniente para uma mais linhas de árvores.8
– Proteção individual em meio de cerca , com cerca temporária de 1 ou 2 fios, iniciando e terminando na cerca permanente, passando por estaca temporária e formando um triângulo protegido. Pode ser tanto próximo a uma estaca quanto entre duas.Recomendações gerais:
As espécies de arbóreas devem preferencialmente ser plantas que não perdem as folhas (Pereniformes), que tenham se possível, diversas funções desejáveis como: (boa sombra, raízes profundas, forrageiras, frutíferas, madeireiras, etc). Na pequena escala devem se dar preferência às frutíferas e leguminosas , como: citrus, manga, jaca, abacate, Jamelão, gliricídia, leucena, Ingá ou qualquer outra que possa sombrear adequadamente a pastagem e também fornecer frutos aproveitáveis; em escala maior, podem-se usar espécies comerciais, como o eucalípto, pinus, grevílea, teca, etc. Em todos os casos, sempre verificando antes a adaptação da espécie às condições regionais de solo e clima.
A arborização não poderá ser excessiva a ponto de prejudicar o desenvolvimento das forrageiras. Será necessária uma observação constante, para verificar a necessidade de raleamento e de podas seletivas (elevação das copas). O plantio adensado (várias mudas próximas) é sempre aconselhável, para estimular a competição natural e obtenção de copas mais verticais. O plantio pode também ser feito com sementes no lugar de mudas. Sempre observando os objetivos de cada caso, A CRIATIVIDADE É PERMITIDA E DESEJÁVEL!!
3
ESQUEMAS DE PROTEÇÃO DE MUDAS ARBÓREAS EM PROJETOS COM CERCAS ELÉTRICAS PADRÃO FAZENDA ECOLÓGICA. 2 1 2 2 2 2 1 1 3 3 3 4 5 6 7 7 1 1 8 8 8
LEGENDA:
Esticador: Estaca intermediária: Estaca temporária: Cerca elétrica temporária 1 ou 2 fios 1 : Proteção para bosques triangulares em vértice de cerca; 2 : Proteção para bosques triangulares em meio de cerca 3: Proteção individual triangular em vértice de cerca; 4: Proteção para faixa ao longo de cerca;5: Proteção para faixa no contorno interno do piquete; 6: Proteção para bosques internos (ligada à cerca por rede aérea); 7: Proteção para faixas internas, ligadas à cerca por um canto; 8: Proteção individual triangular em meio de cerca.
