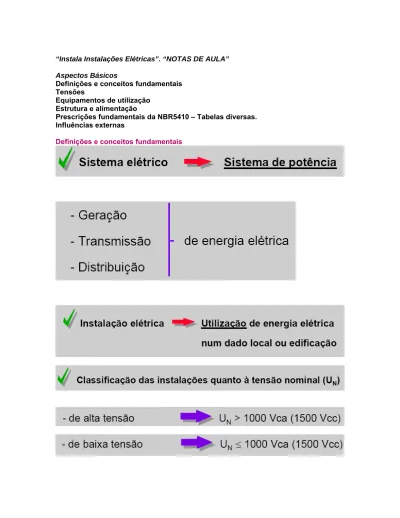

“Instala Instalações Elétricas”. “NOTAS DE AULA” Aspectos Básicos
Definições e conceitos fundamentais Tensões
Equipamentos de utilização Estrutura e alimentação
Prescrições fundamentais da NBR5410 – Tabelas diversas. Influências externas
Componentes (de instalação)
Termo geral que se refere a um equipamento, a uma linha elétrica ou a qualquer outro elemento necessário ao funcionamento da instalação.
Equipamento (elétrico)
Unidade funcional, completa e distinta, que exerce uma ou mais funções elétricas relacionadas com geração, conversão, transmissão, distribuição ou utilização de energia elétrica.
Equipamento (elétrico) - termo inclui:
- Máquinas - Transformadores - Dispositivos - Aparelhos de medição - Equipamentos de utilizaçãoDispositivo (elétrico):
Equipamento destinado a ser ligado a um circuito elétrico, com o objetivo de desempenhar uma ou mais das seguintes funções: proteção, comando, controle, conexão, seccionamento e manobra.
Funções
Manobra:
- Mudança na configuração elétrica de um circuito, feita manual ou automaticamente por dispositivo adequado e destinado a essa finalidade.
Comando:
- Ação humana ou de dispositivo automático, o qual modifica o estado ou a condição de um circuito. Na prática “comando” inclui todas as funções que permitem ao
Usuário intervir voluntariamente num circuito ou num equipamento com a finalidade de mudar a sua configuração.
Proteção:
- Ação automática provocada por dispositivos sensíveis a determinadas condições anormais que ocorrem num circuito, no sentido de evitar danos às pessoas e aos animais e/ou evitar danos a um sistema ou equipamento elétrico.
Seccionar:
- Desligar completamente um dispositivo elétrico ou circuito de outros dispositivos elétricos ou circuitos, provendo afastamentos adequados que assegurem condições de segurança especificadas em relação a quaisquer circuitos vivos.
Controle:
- Ação intencional sobre um sistema, ou num sistema, para alcançar objetivos especificados.
Linha elétrica
Conjunto constituído por um ou mais condutores, com os elementos de sua fixação e suporte e, se for o caso, de proteção mecânica, destinado a transportar energia elétrica ou a transmitir sinais elétricos.
Numa instalação, equipamentos destinados a:
- Alimentação: transformadores, geradores e baterias.
- Manobra, comando e proteção: dispositivos (chaves, disjuntores, dispositivos fusíveis). - Utilização (equipamentos de utilização):
. Industriais e análogos . Não industriais . De iluminação Aparelhos
Equipamentos
- Fixos - Estacionários - Portáteis - ManuaisCaixa de derivação
- Passagem / ligação de condutores - Ligação de dispositivos
Tomadas de corrente
- Ligação de equipamentos de utilização por plugue - De uso específico - TUE
- De uso geral - TUG
Equipamentos de utilização fixos
- Ligação direta pelos condutores do circuito - Ligação a TUE- Caixa de derivação exclusiva (considerada como TUE)
Equipamentos de utilização portáteis / manuais
Portáteis: suportados pelas mãos.
Manuais: Fácil locomoção. Batedeira elétrica, Liquidificador, etc
Quadro de distribuição- QD
Equipamento elétrico destinado a receber energia elétrica, através de uma ou mais alimentações, e a distribuí-la a um ou mais circuitos, desempenhando as funções de proteção, seccionamento, controle e/ou medição.
Quadro de distribuição terminal-QT
Alimenta circuitos terminais.
Em instalação de baixa tensão existem 2 tipos:
- Circuito terminal - alimenta equipamentos de utilização diretamente através de tomadas - Circuito de distribuição - alimenta um ou mais QDs
Potências
Potência instalada (de instalação, parte, conjunto de equipamentos)
Soma das potências nominais dos equipamentos de utilização existentes e/ou previstos.
Correntes, faltas e sobrecorrentes.
Falta elétrica
Contato ou arco acidental entre partes sob potenciais diferentes ou uma da partes pode ser a massa ou terra -
“falta para massa” ou “falta para terra” - Impedância desprezível - “falta direta”
Causa de falta - “falha de isolamento”
Sobrecorrente
Corrente que excede um valor nominal (para condutores esse valor é a “capacidade de condução de corrente”)
Nas instalações BT, sobrecorrente por:Sobrecarga ou por Falta elétrica.
- Corrente de sobrecarga (sem falta)- Corrente de curto-circuito falta direta entre condutores vivos
-
Corrente de fuga
Corrente de condução que devido à isolação imperfeita, percorre caminho diferente do
previsto.
Corrente de fuga (de instalação)
Corrente que, na ausência de falta, flui para a terra ou para elementos condutores estranhos à instalação.
Corrente de projeto (IB) - (de circuito)
Corrente máxima prevista para ser transportada por um circuito durante seu funcionamento normal.
Sobretensões nas instalações
De origem atmosférica - transitória, pela rede de distribuição.
Surto
Onda transitória de tensão, corrente ou potência caracterizada pela elevada taxa de variação e que se propaga ao longo de um sistema elétrico.
Sobretensões, surtos e impulsos.
Sobretensão
Tensão cujo valor de crista é maior do que o valor de crista correspondente à tensão máxima de um sistema ou equipamento
Usualmente - surto = sobretensão transitória (surto atmosférico, surto de manobra) Impulso (de corrente / tensão)
Transitório produzido em laboratório para efeito de ensaios de componentes de uma instalação Formas padronizadas - mais comum é o impulso triangular.
Impulso triangular
Curtos-circuitos típicos
-
Correntes muito elevadas e assimétricas - Valor eficaz da corrente não é constanteIntegral de Joule
I t 2 é uma ferramenta muito útil no trabalho com correntes elevadas e de curta duração.
Choque elétrico
Efeito patofisiológico produzido pela passagem de corrente (corrente de choque) pelo corpo (homem/animal)
Eletrocussão
- Choque elétrico fatalEstudo da proteção contra choques - 3 elementos básicos
- Parte viva- Massa
- Elemento condutor estranho (à instalação)
Parte viva
Parte condutora destinada a ser energizadas em condição de uso normal, incluindo o condutor neutro, mas por convenção, não incluindo o condutor “PEN”.
Massa
Parte condutora que pode ser tocada e que normalmente não é viva mas pode tornar-se viva em condições de falta Invólucro metálico / carcaça
Elemento condutor estranho à instalação
Elemento que não faz parte da instalação elétrica, mas que pode nela introduzir um potencial, geralmente o da terra Pisos / Paredes não isolantes, canalizações metálicas, etc...
Tipos de choques: Direto / Indireto.
Por contato direto contato com partes vivasPor contato indireto contato com massa que ficou sob tensão. Solos
- Materiais isolantes (silicatos, óxidos), sais minerais ionizáveis, água e carbono-Condução por “ionização”.
Resistividade = função (composição, temperatura, umidade).
R=ρ (L / S) Ω
ρ= R (S/L) mm². Ω / m.
Rca = Rcc (1+ys+yp) m Ω/m (resistência num condutor para corrente alternada.
Solos “bons condutores”
ρ= 50 a 100 Ω.m
(cobre recozido a 20ºC - ρ= 17,24 x 10-9 Ω.m)
- Pantanosos, com resíduos vegetais, em fundos de vales, nas margens de rios
Solos “maus condutores”
Arenosos, rochosos, em locais altos sem vegetação.
Aterramento
Ligação intencional com a terra, escoar as correntes indevidas o mais rapidamente
possível para a terra.
Eletrodo de aterramento
Condutor ou conjuntos de condutores enterrados no solo e eletricamente ligados a terra,
para fazer um aterramento.
Equipamentos a motor:
Características
- Potência absorvida determinada pela potência mecânica no eixo.
Estrutura
e
Alimentação
Alimentação de uma Instalação:
Rede pública BT
Rede pública AT com trafo / subestação da concessionária
Rede pública AT com subestação do usuário
Gerador próprio, bateria.
Conexão Elétrica. Ramal de Ligação
Ponto de entrega
Ponto em que o sistema da concessionária e do consumidor está ligado Proteção e Medição REDE PÚBLICA AT / BT Ponto de Ramal de derivação ligação Instalação do consumidor Ramal de Ponto de entrada entrega Entrada consumidora
Tensão de alimentação
- Tensão fase-fase ou fase-neutro no ponto de entrega - Pode ser indicada por “faixa de tensão de alimentação” Classificação IEC (Tensões de designação)
Classificação
- Média tensão não é definida pela IEC
Sistemas ca com 100 V ≤ U ≤ 1000 V
Tensões de designação U (V), Uo/U (V)
Sistemas AC com 100 V ≤ U ≤ 1000 V
Influências Externas: (ver tabelas em anexo)
Classificação / Codificação (2 letras e 1 algarismo)
-
1a Letra - Categoria geral - A, B ou C.
. A - Meio ambiente
. B - Utilização
. C - Construção das edificações
-
2a Letra - Natureza da influência - A, B, C, D , ...
-
Algarismo - Classe da influência - 1, 2, 3, ...
Categoria Descrição Indicaçã
o Tabela da NBR5410 Meio ambiente Temperatura ambiente
Altitude
Presença de água
Presença de corpos sólidos
Presença de substâncias corrosivas ou poluentes Solicitações mecânicas:
- Choques mecânicos - Vibrações
Presença de flora e mofo Presença de fauna
Influências eletromagnéticas, eletroestáticas ou ionizantes Radiações solares Raios AA AC AD AE AF AG AH AK AL AM NA AQ 1 2 3 4 5 6 (a) 6 (b) 7 8 9 10 11 Utilizações Competência das pessoas
Resistência elétrica do corpo humano Contato das pessoas com o potencial local Condições e fuga das pessoas em emergência Natureza das matérias processadas ou armazenadas
BA BB BC BD BE 12 13 14 15 16 Construção das
edificações Materiais de construção Estrutura das edificações CA CB 17 18
Proteção contra contatos diretos
- Isolação das partes vivas
- Barreiras / Invólucros
-
Obstáculos
- Colocação fora de alcance
- Dispositivo DR/AS
Tensões de contato limite (UL)
Natureza da corrente Situação 1 Situação 2
Alternada, 15Hz - 1000Hz 50 25
Contínua sem ondulação 2) 120 60
Aterramento:
Terra de referência - “potencial zero” em todos os pontos
Resistência de aterramento (do eletrodo) - RT = U / I
Condutor – Tabelas em anexo.
Produto metálico, geralmente de forma cilíndrica, em forma de tubo ou com seção
perfilada, de comprimento muito maior do que a maior dimensão transversal,
utilizado para transportar energia elétrica ou transmitir sinais elétricos.
Condutores isolados, cabos uni/multipolares.
Temperatura máxima para serviço contínuo - θz Temperatura de sobrecarga - θs
Temperatura de curto-circuito - θk
Condutores em cobre e alumínio:
Alumínio: uso em linhas de transmissão.
Iz - Função de: corrente nominal dos condutores elétricos, função: - Material (Cu, Al)
- Seção nominal - Isolação (θz)
- Temperatura ambiente (θA)
Restrições ao uso dos condutores em alumínio. Estabelecimentos Estabelecimentos comerciais industriais S ≥ 16 mm2 S ≥ 50 mm2
Alimentação por trafo Locais exclusivamente
ou gerador próprios BD1
Instalação e manutenção por pessoal BA5
Critério da Capacidade de Condução de Corrente. Maneiras de instalar.
9 A1 - condutores isolados em eletroduto de seção circular embutido em parede termicamente isolante;9 A2 - cabo multipolar em eletroduto de seção circular embutido em parede termicamente isolante;
9 B1 - condutores isolados em eletroduto de seção circular sobre parede de madeira; 9 B2 - cabo multipolar em eletroduto de seção circular sobre parede de madeira; 9 C - cabos unipolares ou cabo multipolar sobre parede de madeira;
9 D - cabo multipolar em eletroduto enterrado no solo; 9 E - cabo multipolar ao ar livre;
9 F - cabos unipolares justapostos (na horizontal, na vertical ou em triófilo) ao ar livre; 9 G - cabos unipolares espaçados ao ar livre.
Critério de dimensionamento para circuitos trifásicos a 4 condutores com cargas não lineares - condições preliminares
- Apenas harmônicas de 3a ordem
- Circuitos razoavelmente equilibrados (deseq. < 50%) - SN = SF - 4 condutores carregados
Critério da Queda de Tensão (V/AxKm)
Iluminação adotar ∆V% = 2%
Proteção contra sobrecorrentes
9
Aspectos gerais
9
Integral de Joule
9
Critérios gerais da proteção
9
Proteção contra correntes de sobrecarga
9 Proteção contra correntes de curto-circuito 9 Proteção de condutores em paraleloAspectos Gerais
Causas principais das correntes de sobrecarga
- Má avaliação da simultaneidade de funcionamento dos equipamentos de setor de instalação. - Substituição / inclusão de equipamentos em circuitos
- Motores com sobrecarga
Causas principais das correntes de curto-circuito - Faltas diretas
- Faltas não-diretas (evoluem para faltas diretas) - Erros de ligação
- Ligação de equipamentos em curto
Dispositivos
- Correntes de sobrecarga e de curto-circuito
. Disjuntores (NBR IEC 947-2, NBR IEC 898, NBR 5361) . Dispositivos fusíveis com fusíveis tipo gG (NBR 11840)
. Disjuntores associados a dispositivos fusíveis (NBRIEC 947-2, NBR IEC 898)
Dispositivos
- Correntes de curto-circuito
. Disjuntores (NBR IEC 947-2, NBR IEC 898, NBR 5361
).
. Dispositivos fusíveis com fusíveis Tipo gG, gM e aM Dispositivos- Correntes de curto-circuito
. Disjuntores (NBR IEC 947-2, NBR IEC 898, NBR 5361). . Dispositivos fusíveis com fusíveis Tipo gG, gM e aM
Omissão da proteção possível
- Linha a jusante de troca de seção de natureza, de maneira de instalar ou de constituição
protegida por DP a montante.
- Linha não susceptível de ser percorrida por correntes de sobrecarga, sem derivação /
tomada.
Omissão da proteção recomendada
- Circuitos de excitação de máquinas rotativas
- Circuitos de eletroímãs de levantamento
- Circuitos secundários de TCs
- Circuitos de bombas de incêndio
Corrente de curto mínima presumida
- Expressões de Ikmin válidas para S ≤ 95mm2- Fatores de multiplicação (considerando a reatância X) . 0,90 para 120mm2 . 0,85 para 150mm2 . 0,80 para 185mm2 . 0,75 para 240mm2
