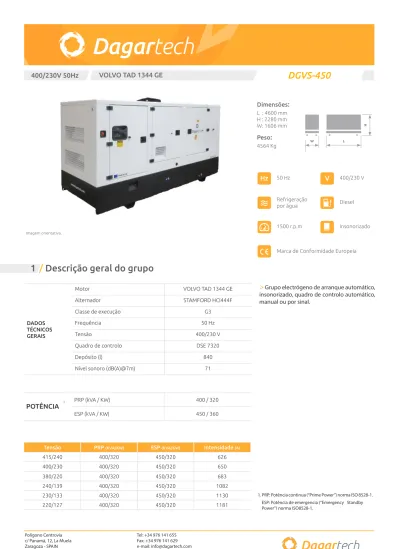

Hz
50 HzV
Refrigeração por água1500 r.p.m
Marca de Conformidade Europeia 400/230 V
Diesel
Tensão PRP (KVA/KW) ESP (KVA/KW) Intensidade (A)
415/240 400/320 450/320 626 400/230 400/320 450/320 650 380/220 400/320 450/320 683 240/139 400/320 450/320 1082 230/133 400/320 450/320 1130 220/127 400/320 450/320 1181
>
Grupo electrógeno de arranque automático,insonorizado, quadro de controlo automático, manual ou por sinal.
1
/
Descrição geral do grupo
POTÊNCIA
PRP (kVA / KW) 400 / 320ESP (kVA / KW) 450 / 360
1
1. PRP: Potência continua (“Prime Power”) norma ISO 8528-1. ESP: Potência de emergencia (“Emergency Standby Power”) norma ISO8528-1.
DADOS TÉCNICOS GERAIS
Motor VOLVO TAD 1344 GE
Alternador STAMFORD HCI444F
Classe de execução G3
Frequência 50 Hz
Tensão 400/230 V
Quadro de controlo DSE 7320
Depósito (l) 840
Nível sonoro (dB(A)@7m) 71
Imagem orientativa. Dimensões: Peso: W L H Insonorizado L : 4600 mm H : 2280 mm W: 1606 mm 4564 Kg
Combustível
Tipo carburante Diesel
Capacidade depósito (L) 840
Sistema de refrigeração
Fluxo ar ventilador (m3/min) 276 Potência consumida ventilador (kW) 10 Capacidade motor + radiador (l) 24
Sistema de lubrificação
Capacidade de óleo total (l) 30
Consumo óleo (l/h) 0,04
Carga Em condições PRP Em condições ESP
l/h Autonomia (h) l/h Autonomia (h)
50% 42,4 20 46,35 18,1
75% 62,6 13,4 69,2 12,1
100% 82,25 10,2 91 9,2
>
Sistema de injecção directa, filtro separador de partículas, original do fabricante.>
Sistema de lubrificação impulsado por bomba accionada pela cambota, filtro na parte superior com cartucho inserido de fluxo total, cárter frontal, originais do fabricante do motor.2.1/ Sistema de alimentação de combus-tível
2.2 / Sistema de refrigeração
2.3 / Sistema de lubrificação
Tabela de consumos
Dados técnicos gerais do motor
Marca/modelo VOLVO TAD 1344 GE
R.P.M. 1500
Potência máxima ESP (kVA) 452
Potência PRP (kVA) 411
Combustivel Diésel
Nº cilindros 6
Cilindrada (c.c.) 12780
Relação de compressão 18:1
Sistema de refrigeração Líquido
Tipo regulador Electrónico EMS2
>
Motor diesel VOLVO PENTA TAD 1344 GE, 6 cilindros em línea, 4 tempos, turbo-alimentado e injecção directa, regulado electronicamente mediante gestão tipo EMS2, cumpre normativa de emissões EU Stage II y TA-luft.2
/
Especificações do
motor
Tipo motor/injecção/aspiração Diesel / directa / turbo-alimentado
>
Refrigeração mediante líquido refrigerante totalmente distribuído em circuito fechado impulsado por uma bomba accionada pelo motor, radiador tropicalizado, originais do fabricante do motor.Sistema arranque eléctrico
N baterias 2
Características bateria 12V 44Ah
Tensão de arranque (V) 12V
Sistema escape
Caudal dos gases de escape (m³/min) 67,5 Tª dos gases de escape (ºC) 465 Diâmetro exterior do escape (mm) 127 Máx. contrapressão admissível (kPa) 10
Dados gerais do alternador
Marca/modelo STAMFORD HCI444F
Nº polos 4
Classe de isolamento H
Nº fios 12
Índice de protecção mecânica IP23 Regulador de tensão (AVR) AS440
Regulação de tensão ±1%
Potência ESP 27ºC (kVA) 450
Potência PRP 40ºC (kVA) 400
Nº fases 3
Factor de potência (cos φ) 0,8 Rendimento a 100% Carga η (%) 93,4 Rendimento a 110% Carga η (%) 92,8
>
Silencioso residencial de atenuação -30dB(A) na saída de gases. Cumpre emissões segundo EU stage II y TA-luft.
Baixa distorção de onda: - THD (100% carga) = 2% - THF < 2%
- Cumple: EN61000-6-3, EN61000-6-2 respecto interferencias de radio.
2.5 / Sistema de arranque
2.6 / Sistema de escape
3
/
Especificações do
alternador
>
Sistema de arranque mediante motor eléctrico, bateria (sem manutenção) com desconectador e alternador de carga accionado pelo motor de arranque (7kW, 24V), elementos originais do fabricante do motor.>
Alternador STAMFORD de 4 polos, brushless,estructura mecânica robusta com fácil acesso a ligações e componentes, isolamento classe H de todos os componentes, 12 fios, passo de bobine 2/3 e AVR autoexcitado.
Protecção com resinas epóxi Premium, as partes de alto voltagem são impregnadas em vazio o que implica sempre um melhor isolamento.
Normas standards que cumpre o alternador: - AS 1359 - IEC 34-1 - BS EN 60034-1 - VDE 0530 - BS 5000 - CAN/CSA-C22.2-100 - NEMA MG1-32
4
/
Especificações da bancada
6
/
Quadro de controlo
Grupo montado sobre bancada electro-soldada em aço de alta resistência com pintura electroestática a pó de epóxi-poliéster. União do conjunto à bancada mediante apoios anti-vibratórios. Depósito de combustível posicionado na própria bancada, munido de detector de nível e instalação de combustível ao motor. Testada em câmara de ambiente salino segundo a norma ASTM B-117-09, resistência 500 h.
Disjuntor de protecção
Fabricante/Modelo Schneider Easypact CVS630F+ETS2.3 630A 4P Quadro de protecção com controlador automático DSE 7320 que permite funcionar em modo manual, automático ou por sinal.
6.1 / Elementos principais de que dispõe o quadro:
- BOTONEIRA DE PARAGEM DE EMERGÊNCIA.
- CARREGADOR DE BATERIA DEEP SEA: DSE 9255 5A, 24V. Desenhado para estar conectado permanentemente à bateria e manter 100% da carga. O carregador passa a modo flutuante quando atinge a carga completa.
- PROTECÇÕES:
Protecção magneto-térmica de 4 polos contra sobrecargas e curto-circuitos. Fusíveis de protecção para o conjunto de controlo.
6.2 / Placa de controlo
Placa de controlo DEEP SEA, DSE 7320 com vigilante de rede, realiza de forma automática a colocação em funcionamento do grupo electrogéneo ao detectar falha no fornecimento eléctrico da rede, parando-o também automaticamente, ao restabelecer-se o fornecimento.
Pode igualmente funcionar em modo manual e por sinal. Permite monitorizar um conjunto alargado de parâmetros do motor, assinalando alertas de informação, estados e alarmes.
O módulo inclui portas de comunicação USB, RS232 e RS485, bem como DSENet® para uma expansão do sistema. Possibilidade de ligação em rede Ethernet (módulo adicional).
Todo o módulo é facilmente configurável mediante PC mediante a utilização do software específico de configuração DSE.
Dispõe de display iluminado LCD de 132x64p com 4 linhas de texto, 5 teclas de navegação pelos diferentes menus, 9 saídas e 8 entradas configuráveis, contadores e alarmes programáveis, leitura e visualização de parâmetros com valores RMS.
>
Ensaios ambientais cumpridos pela placade controlo: -BS EN 61000-6-2 (compatibilidade electromagnética). - BS EN 61000-6-4 (compatibilidade electromagnética) - BS EN 60950 (segurança eléctrica) - BS EN 61000-6-2 (Temperatura) - BS EN 60068-2-6 (Vibração) - BS EN 60068-2-30 (Humidade) - BS EN 60068-2-27 (Choque) Canópia electro-soldada em aço galvanizado de alta resistência com pintura electroestática
a pó de epóxi-poliéster. Insonorização interior mediante revestimento com material atenuador de ruídos. Eficiente silenciador com atenuação -30 dB(A) para a evacuação dos gases ao exterior e tampa de protecção. Testada em câmara de ambiente salino segundo a norma ASTM B-117-09, resistência 720 h. Grau de protecção mecânica IP44.
6.2.1
/
Leituras disponibilizadasTeclado de navegação
Display principal de estado e instrumentação
Transferência à rede principal (modo manual). Led indicador de presença de rede
Transferência ao gerador (modo manual). Led indicador de presença de grupo
4 LED’s indicadores configuráveis Silenciador de alarme Paragem do grupo Arranque motor (modo manual)
Modo manual Modo teste Modo automático
Motor
Velocidade de rotação Tª do líquido refrigerante Pressão de óleo Conta-horas Tensão de bateria Nº de arranques Nível de combustível Consumo de combustível
Gerador
Tensão do gerador (L-N) Tensão do gerador (L-L) Frequência do gerador Intensidade do gerador Factor de potência Carga do gerador (kW, kVA, kWh, kVAh)
Rede
Tensão da rede (L-N) Tensão da rede (L-L) Frequência de rede
Alarme detectado
Falha de arranque Elevada Tª do refrigerante
Baixa pressão de óleo e paragem Baixo nível de combustível Baixo nível do líquido refrigerante Sobrecarga
Alta/Baixa tensão de bateria Falha de carga de bateria Alta/Baixa frequência do gerador Alta/Baixa tensão do gerador Paragem de emergência exterior Sobre-velocidade do motor Intervalo de manutenção
>
A resposta do grupo perante um alarme é totalmente configurável mediante o software DSE 7320./
Comutação
Como opcional, disponibiliza-se quadro de comutação para a inversão rede-grupo.
>
Em seguinda apresenta-se tabela com as diferentes intensidade dos contactores / comutadores dos quadros inversores:- Comutações por contactores de 25-125 A.
- Comutações motorizadas a partir de 125 A (incluído). Quadro de comutação IV polos (A) POTÊNCIA do GRUPO 10 kVA 25 15 kVA 25 25 kVA 40 35 kVA 60 45 kVA 80 50 kVA 80 65 kVA 125 90 kVA 125 110 kVA 160 165 kVA 250 200 kVA 315 220 kVA 315 275 kVA 400 400 kVA 630 450 kVA 630 500 kVA 800 550 kVA 800 650 kVA 1000
Normas
EMPRESA CERTIFICADA SEGUNDO A NORMA ISO 9001:2015.
CONDIÇÕES AMBIENTAIS: NORMA ISO 8528-1:2005: 25ºC, 100kPa e 30% humidade relativa:
PRIME POWER (PRP): Dados de potência eléctrica disponível a carga variável sem limite de horas por ano. É permitida uma sobrecarga de 10% durante 1h de cada 12. Conforme ISO 8528-1:2005.
